E104Kw4/7

hallo alle,

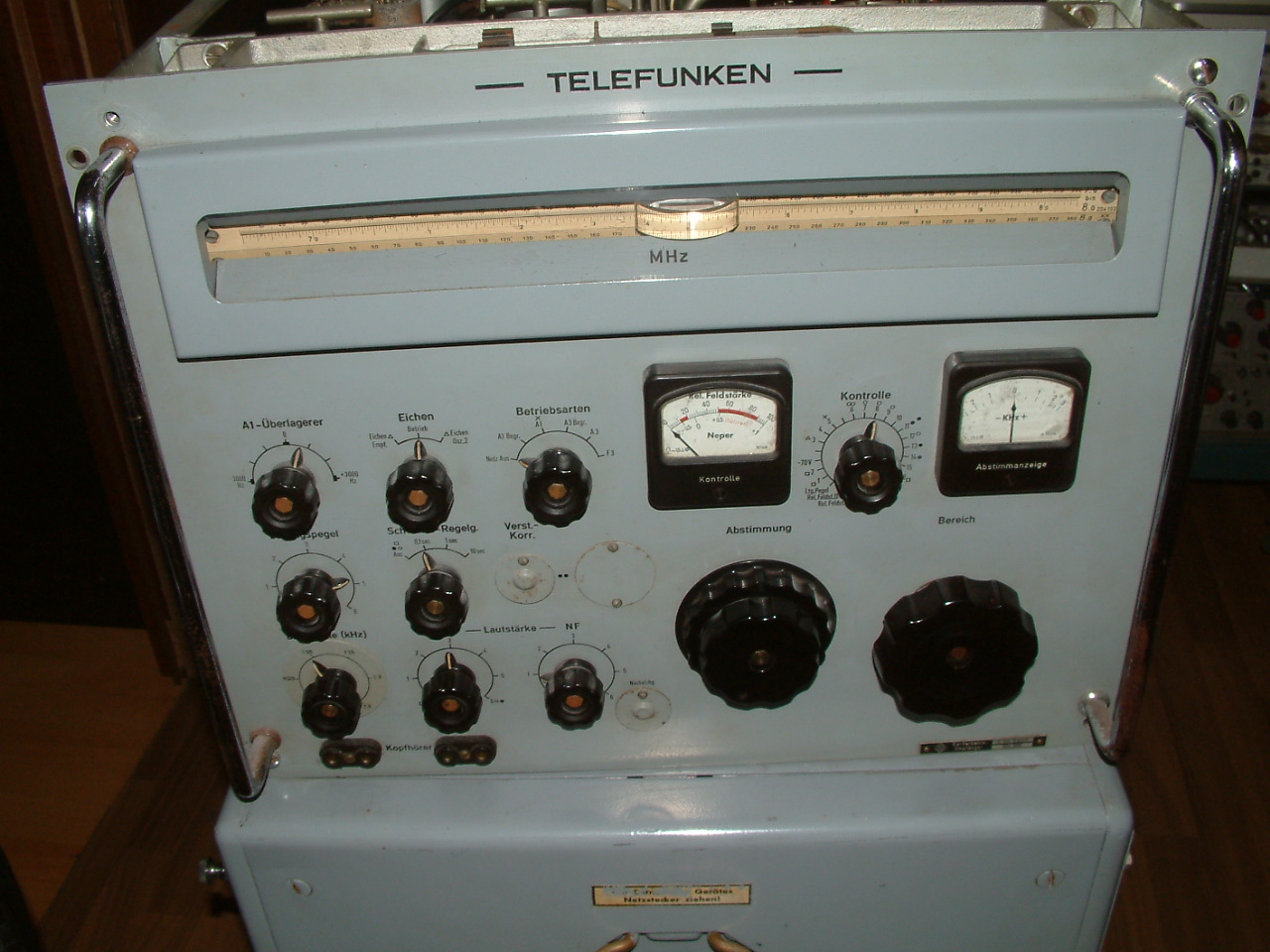

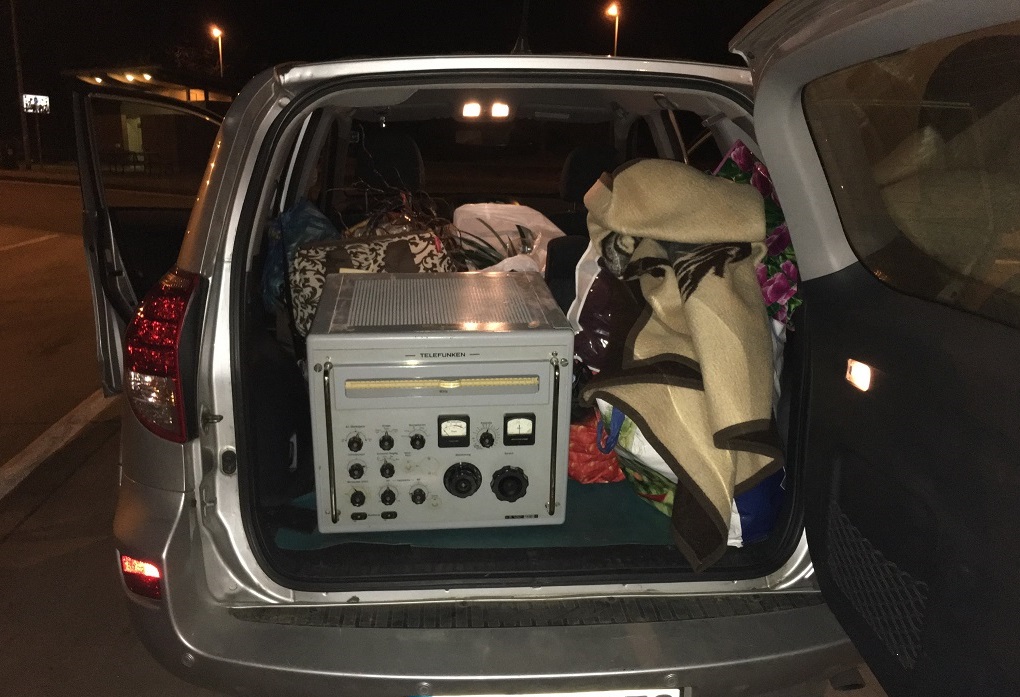

ich restaurier grad ein Telefunken Radio E104Kw4/7
Da es zwei Griffe gehat gehört es zu den portablen Geräten (Kofferradio)
Es betreibt 22 Röhren und empfängt von 1,1 bis 30,1MHz, unterteilt in 17 Bänder (Spulenrevolver).
Das Radio ist ein Doppelsuper mit variabler 1. ZF und fester 2. ZF, es hat 5 Bandbreiten zwischen 100Hz und 6kHz.
Das zugehörige Langwellenradio ist der E108Lw4.

aktuelles Problem: In der 2. ZF fehlt mir das Quarz Q1, vermutlich ist das ein 525kHz.
Reinigungsarbeiten (jede Menge....)
Es wird noch ein Weilchen dauern bis ich mit dem durch bin

lG Martin









Zuletzt bearbeitet am 01.04.18 10:12

Datei-Anhänge
1.jpg 1.jpg (403x)

Mime-Type: image/jpeg, 238 kB

4.JPG 4.JPG (420x)

Mime-Type: image/jpeg, 300 kB

13.JPG 13.JPG (402x)

Mime-Type: image/jpeg, 299 kB

11.JPG 11.JPG (429x)

Mime-Type: image/jpeg, 310 kB

Debo gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
01.04.18 15:58
Antennow

nicht registriert

01.04.18 15:58
Antennow

nicht registriert

Re: E104Kw4/7

Hallo Martin,

interessantes Gerät, hier ist ein hoffentlich nützlicher Link dazu:

http://www.boatanchors.de/index.html?ger...amp;banner.html

Ich glaube, manches Schiff wäre nicht gesunken, wenn es die 3-Zentner-Kiste, diesen Bootsanker, nicht an Bord gehabt hätte :-)

Hast Du wenigstens einen Drehstromanschluß, um den Heizer zu betreiben?

Viel Spass beim Renovieren,

Antennow



bissl Strom braucht der Mensch....... und schöne Musik aus der Zeit der guten alten Radios

Zuletzt bearbeitet am 01.04.18 16:01

01.04.18 19:43
Martin.M

500 und mehr Punkte

01.04.18 19:43
Martin.M

500 und mehr Punkte

Re: E104Kw4/7

der saugt nur 150W, so schlimm ist das garnicht.
lG Martin

01.04.18 23:01
Debo

500 und mehr Punkte

01.04.18 23:01
Debo

500 und mehr Punkte

Re: E104Kw4/7

Hallo Martin,

weiss, das das kein A-scherz ist .

Komisch gell, warum klauen die Leute immer die Quarzes . Ich habe einen Hagenuk UE12 der zwar neu lackiert werden müsste, aber sonst ganz okay ist. Nur da fehlen - leider auch ach du Schreck - alle Quarzes. Naja, mal sehen. Schau mal ob ich ein Bild hier reinstelle, muss ich aber erst machen.

Gruss
Debo

Zuletzt bearbeitet am 01.04.18 23:02

02.04.18 08:50
Martin.M

500 und mehr Punkte

02.04.18 08:50
Martin.M

500 und mehr Punkte

Re: E104Kw4/7

Debo:
Hallo Martin,

weiss, das das kein A-scherz ist .

Hallo Det,
also das mit dem Kofferradio sollte man nicht allzu ernst nehmen
Laut seinem Benutzerhandbuch wiegt das alte Radio 90kg.

Es ist also etwas schwerer als der Nachfolger Kw10, ich vermute bei diesem wurde etwas weniger Guß verarbeitet.
Der Link auf boatanchors.de : da ist etwas interessantes zu lesen, somit wirklich nützlich:
Beim Kw10 der da beschrieben wird enthält die Bandbreitenselektion drei Quarze, beim Lw4 sollen es aber zwei sein.
Es könnte somit sein (deswegen schrieb ich schon "vermutlich"), daß der Q1 der Quarz vom Markengenerator ist, simpler 100kHz
Das stellt sich aber erst raus wenn das Radio Strom bekommt. Derzeit sind noch Reinigungsarbeiten im Gange, diese Magnesiumdosen die der stellenweise hat sind wirklich schlimm oxidiert. Auch die großen Schrauben werden alle mit Messingdrahtbürste maschinell bearbeitet und dann eingeölt wieder eingebaut. Ein mühsames Geschäft is das.
Die Trafos vom Netzteil wurden ausgebaut, entrostet und neu lackiert. Dass der zwei Netztrafos hat wundert mich nicht, er füttert ja auch zehn Lämpchen für seine Skale, das kostet schon etwas Strom. Versilberte Teile: Silberpolitur "Hagerty", mit alter Zahnbürste einrubbeln und nach 1min. mit Fensterreiniger abwaschen.

.. weiter gehts.
danke für das Interesse

lG Martin

Zuletzt bearbeitet am 02.04.18 09:06

02.04.18 10:45
Martin.M

500 und mehr Punkte

02.04.18 10:45
Martin.M

500 und mehr Punkte

Re: E104Kw4/7

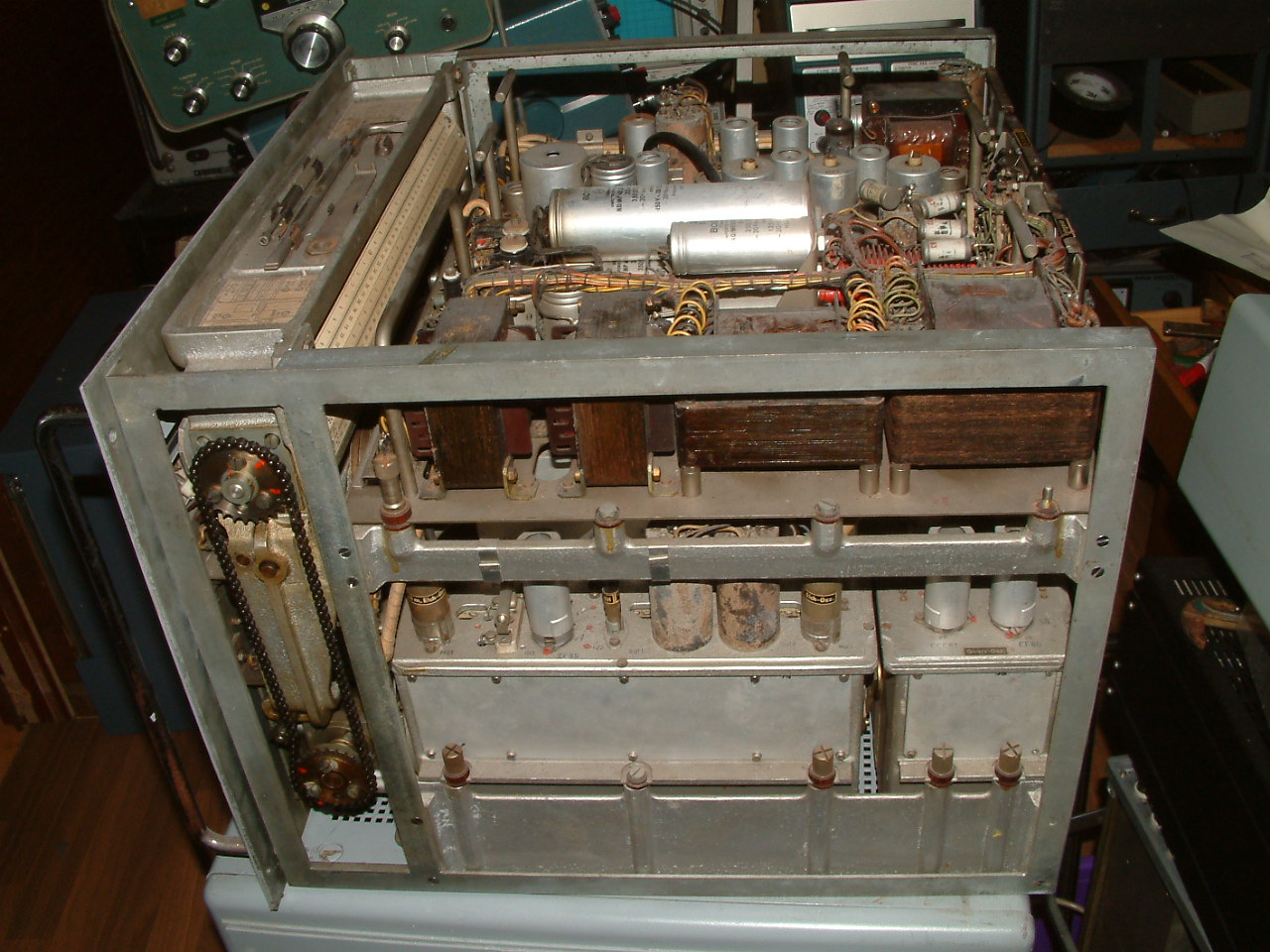

Netzteil, schon besser. Elkos enthält der keine, alles MP.


Die obere Etage ist herausgenommen, freie Bahn für die große Wäsche + ölen




Zuletzt bearbeitet am 02.04.18 10:47

Datei-Anhänge
40.JPG 40.JPG (415x)

Mime-Type: image/jpeg, 298 kB

50.JPG 50.JPG (468x)

Mime-Type: image/jpeg, 306 kB

03.04.18 10:26
Debo

500 und mehr Punkte

03.04.18 10:26
Debo

500 und mehr Punkte

Re: E104Kw4/7

Hallo Martin und alle anderen Interessierten,

ich behalte höchsten die gewichtsschwächeren Brüder dieser Boliden. Der letzte Eingang war dieser Hagenuk Universalempfänger UE12 von 1962.



Der Gehäuselack hat arg gelitten, da wird eine Neulackierung fällig.



Das Innenleben ist ganz okay!



Oben hat allerdings auch jemand die Quarze gemopst!



Auf jeden Fall erhaltenswert dieses Empfängerchen vom alten Marineausrüster Hagenuk/Kiel.

Gruss
Debo

Datei-Anhänge

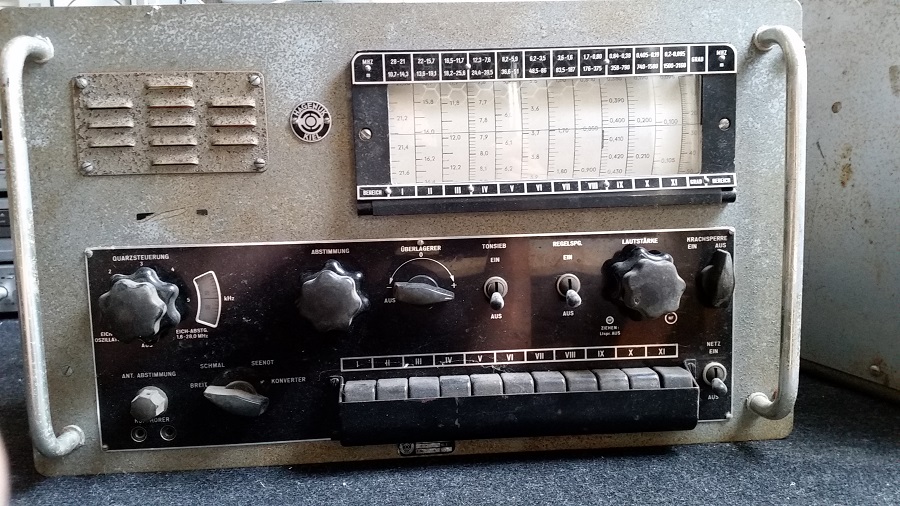

Hagenuk UE12 Frontansicht.jpg Hagenuk UE12 Frontansicht.jpg (495x)

Mime-Type: image/jpeg, 229 kB

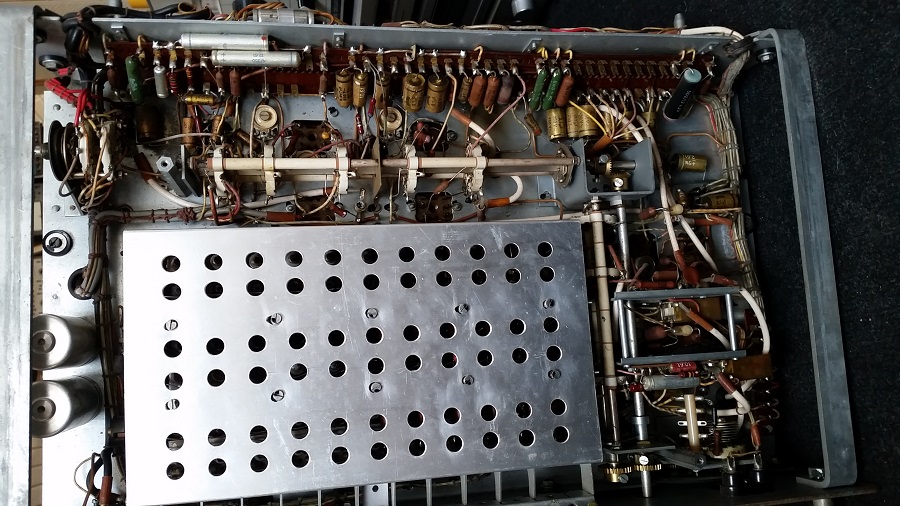

Hagenuk UE12 Chassisverdrahtung.jpg Hagenuk UE12 Chassisverdrahtung.jpg (384x)

Mime-Type: image/jpeg, 226 kB

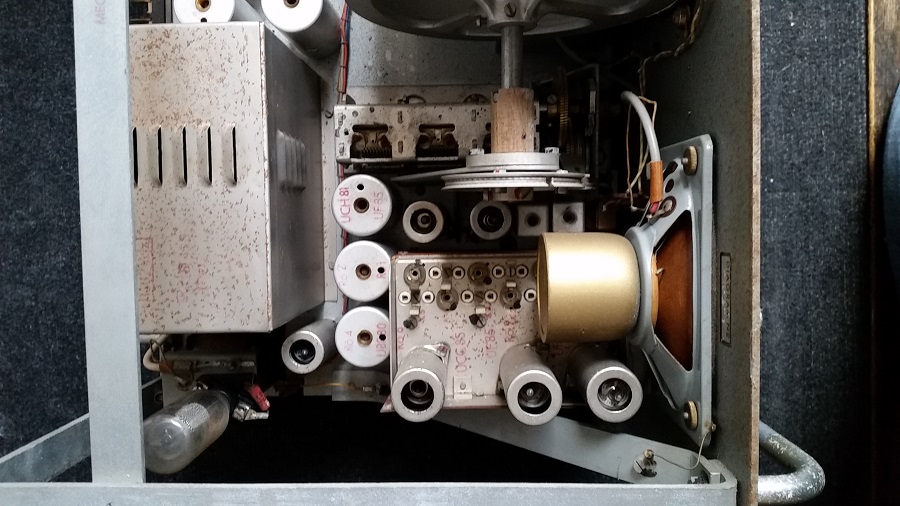

Hagenuk UE12 fehlende Quarze.jpg Hagenuk UE12 fehlende Quarze.jpg (414x)

Mime-Type: image/jpeg, 176 kB

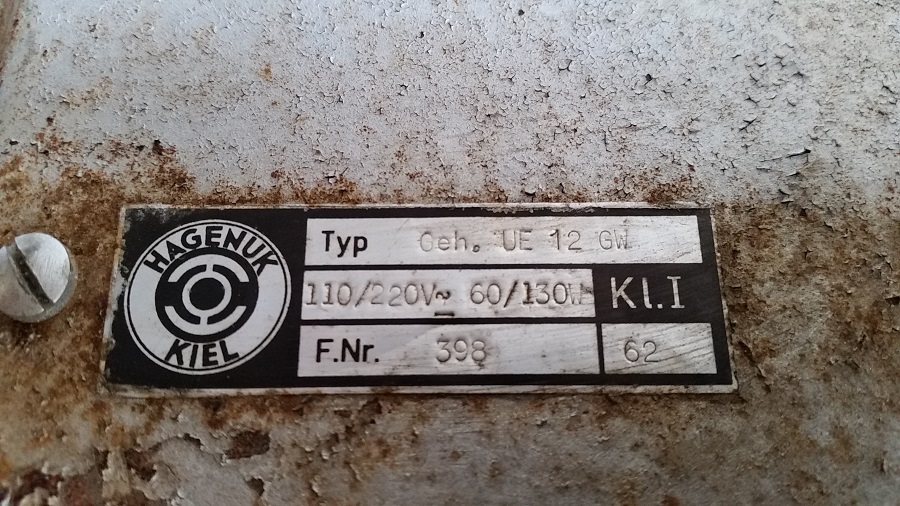

Hagenuk UE12 Typenschild.jpg Hagenuk UE12 Typenschild.jpg (394x)

Mime-Type: image/jpeg, 241 kB

03.04.18 18:39
Martin.M

500 und mehr Punkte

03.04.18 18:39
Martin.M

500 und mehr Punkte

Re: E104Kw4/7

der ist ja goldig.
Hat der eine abgestimmte ZF und legt am ersten Oszillator mit Quarzen die Bänder vor oder sinds nur Festfrequenzen?
Manche Radios hatten ein par Quarzplätzchen für die Lieblingskanäle als Festfrequenz

lG Martin

07.04.18 12:03
Martin.M

500 und mehr Punkte

07.04.18 12:03
Martin.M

500 und mehr Punkte

Re: E104Kw4/7

hier kommt die Diagnose.

Versorgung jetzt OK.
alle 10 Lämpchen sind an.

er braucht par frische Röhren (morgen ist Radiobörse),
ein 525kHz Quarz,
kleine Kurbelachse,
in der ZF1 , V11, zickt ein Kondensator rum, den erwisch ich noch heute,
die beiden Griffstangen vorn müssen neu vercromt werden.

lG Martin

Zuletzt bearbeitet am 07.04.18 12:04

07.04.18 16:33
Debo

500 und mehr Punkte

07.04.18 16:33
Debo

500 und mehr Punkte

Re: E104Kw4/7

Martin.M:
Hat der eine abgestimmte ZF und legt am ersten Oszillator mit Quarzen die Bänder vor oder sinds nur Festfrequenzen?
Manche Radios hatten ein par Quarzplätzchen für die Lieblingskanäle als Festfrequenz

Hallo Martin,

Du ehrlich - keine Ahnung! vor 1-2 Jahren bekommen, weggestellt. Jetzt aber in sichtweise hergeholt und mal reingeschaut. Und dann die fehlenden Quarze entdeckt.
Serviceunterlagen gibt's aber glaub zum runterladen.

Gruss
Det
