Hallo,

gut ist es mit älteren Menschen in einem Haus zu wohnen. Die schmeißen nicht so schnell was weg. So gestern als mein Nachbar seinen Keller entrümpelte. Dabei habe ich ein RFT Stern-Radio Super 875/53 GWU ergattern können. Leider ist das Gerät in einem schlechten Zustand durch die falsche Lagerung.

Röhrenbestückung:

UCH81
UF85
UBF80
UEL51

Ich habe erstmal vorsichtig mit einem Pinsel den Staub der Jahre entfernt. Die erste Prüfung der Gerätes ergab nur ein Paar Auffälligkeiten. Der Lautsprecher ist fast völlig zerissen. Ich habe ihn notdürftig geklebt und mit Papier verstärkt. Bleibt abzuwarten ob das ausreicht und der funktioniert.Das Gehäuse hat einen kleinen Riss an der hinteren Abdeckung. Bei einer der Schiebspulen hatte sich der Ferritstab gelöst, da muss ich mal sehen ob ich die richtige Position finde um ihn zu befestigen. Ein Paar Widerstände sind verfärbt. Skalenglasscheibe fehlt.Die Röhren UCH81,UF85 zeigen kaum Emission auf dem Prüfer. Die UEL51 ist in sehr gutem Zustand. Die UBF80 ist weiß(Luft gezogen).Jetzte muss ich nur noch die fehlenden bzw. verbrauchten Röhren bei mir finden. Also Trenntrafo heraus holen und los gehts. Es scheint so als wenn irgend wer da schonmal eine Reparatur versucht hat. Es gibt auffällig helle Lötstellen und schwarze Pünktchen auf manchen Kondensatoren und Widerständen.


Fragen:

Wer hat Unterlagen(Schaltplan, Abgleichplan) zu diesem Gerät?
Wer kennt diesen Typ und kann Tipps zur Restaurierung geben?
Wer kennt Besonderheiten diese U-Gerätes?

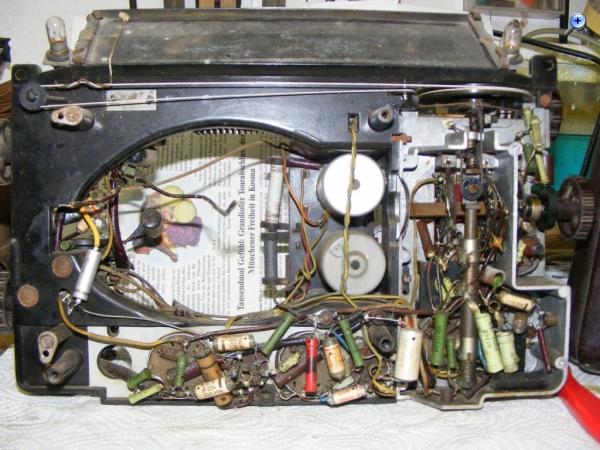

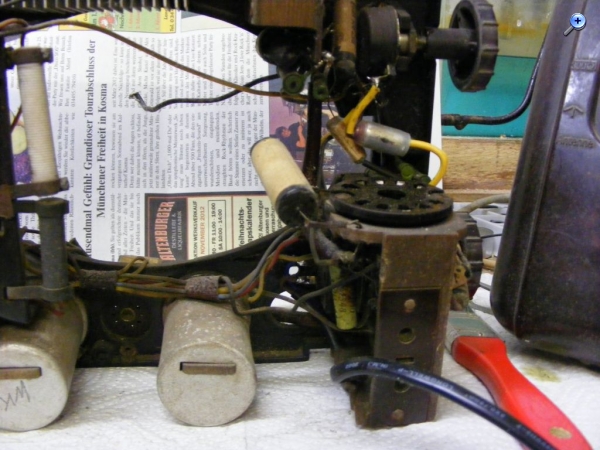

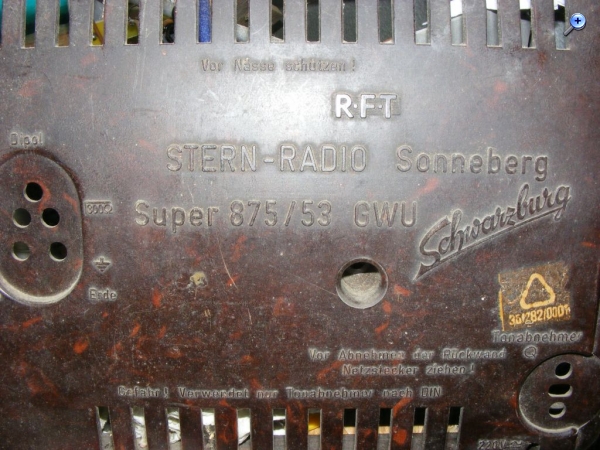

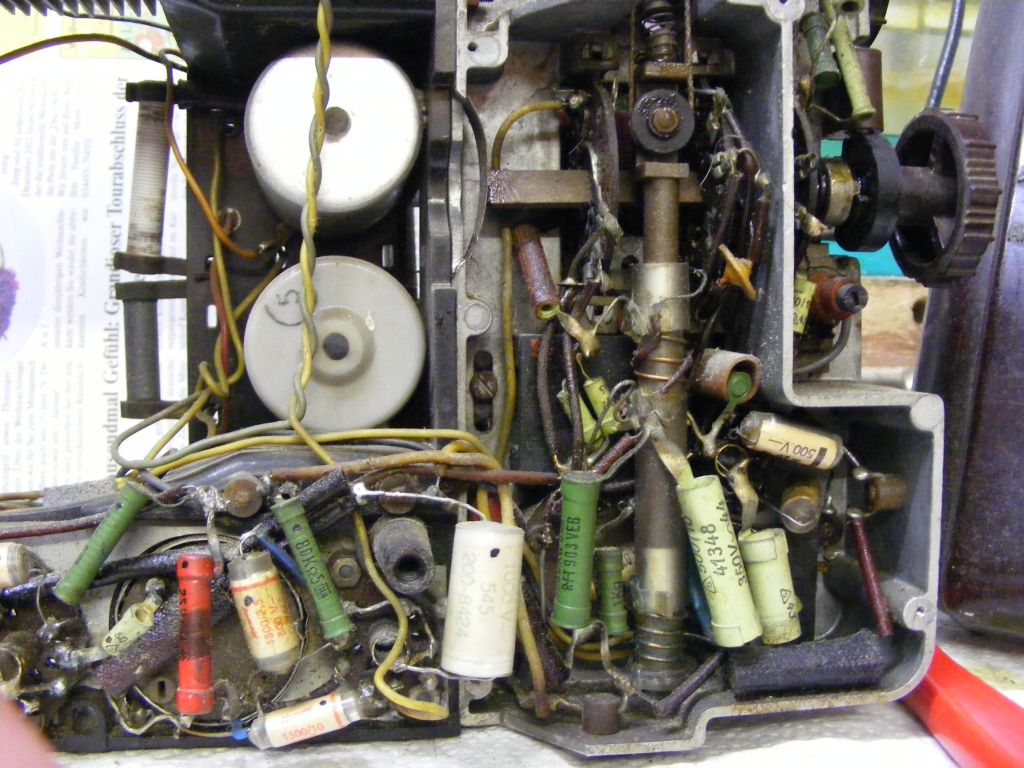

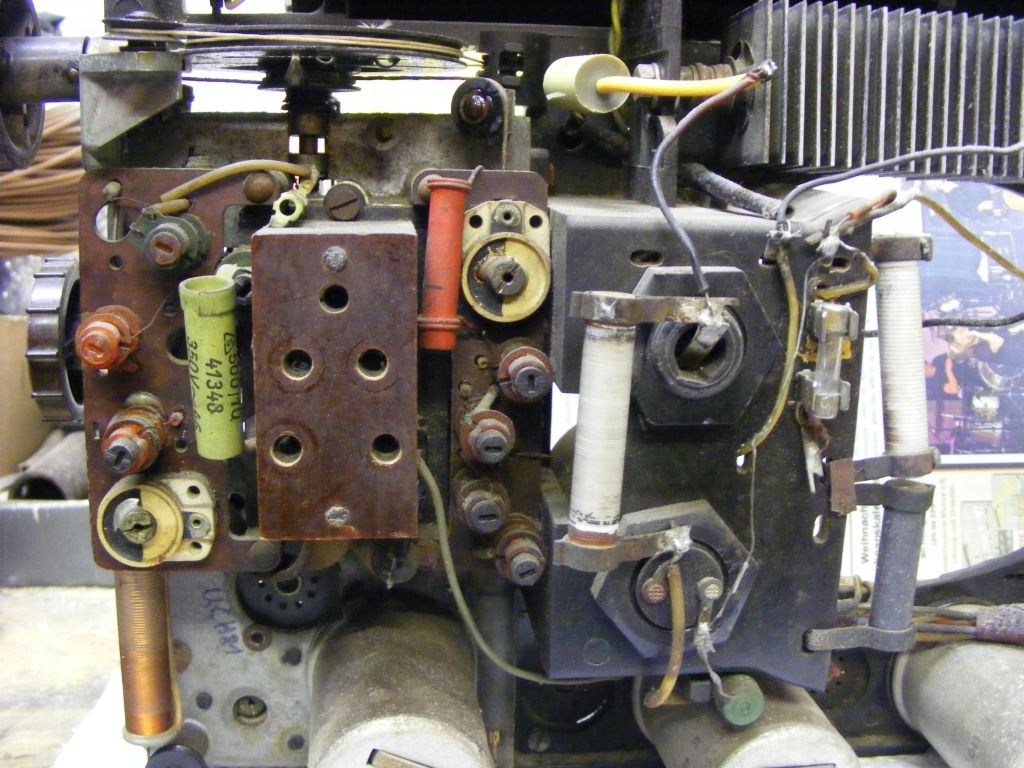

Fotos:

Zuletzt bearbeitet am 25.11.12 11:17

Datei-Anhänge

	Super875.53GWU 001.jpg (376x) Mime-Type: image/jpeg, 183 kB
	Super875.53GWU 002.jpg (344x) Mime-Type: image/jpeg, 172 kB
	Super875.53GWU 004.jpg (355x) Mime-Type: image/jpeg, 162 kB
	Super875.53GWU 005.jpg (324x) Mime-Type: image/jpeg, 144 kB
	Super875.53GWU 006.jpg (370x) Mime-Type: image/jpeg, 157 kB
	Super875.53GWU 007.jpg (312x) Mime-Type: image/jpeg, 138 kB

Noch gefällt der Beitrag keinem Nutzer.

Mit einem Schaltplan zur Schwarzburg kann ich aushelfen, bitte mal per PN eine Mailadresse zusenden. Plan ist leider zu groß für PN.

73 + 55
Ronn

Danke Ronn, ja ich weiß das diese Gerät gefährlich sind. Ich habe jetzt das Radio mit neuen Röhren bestückt. Und am Trenntrafo zum ersten mal eingeschaltet. Ein paar Sender sind zu empfangen. Wenn ich die Klangreglung verändere und die Lautstärke "voll aufdrehe" dann pfeift es ganz ordentlich. Den Fehler werde ich erstmal suchen müssen. Tippe auf Endröhre und die Kondensatoren daran. Erstmal mit dem Plan vertraut machen, und die Spannungen nachmessen.

Hallo Tom,

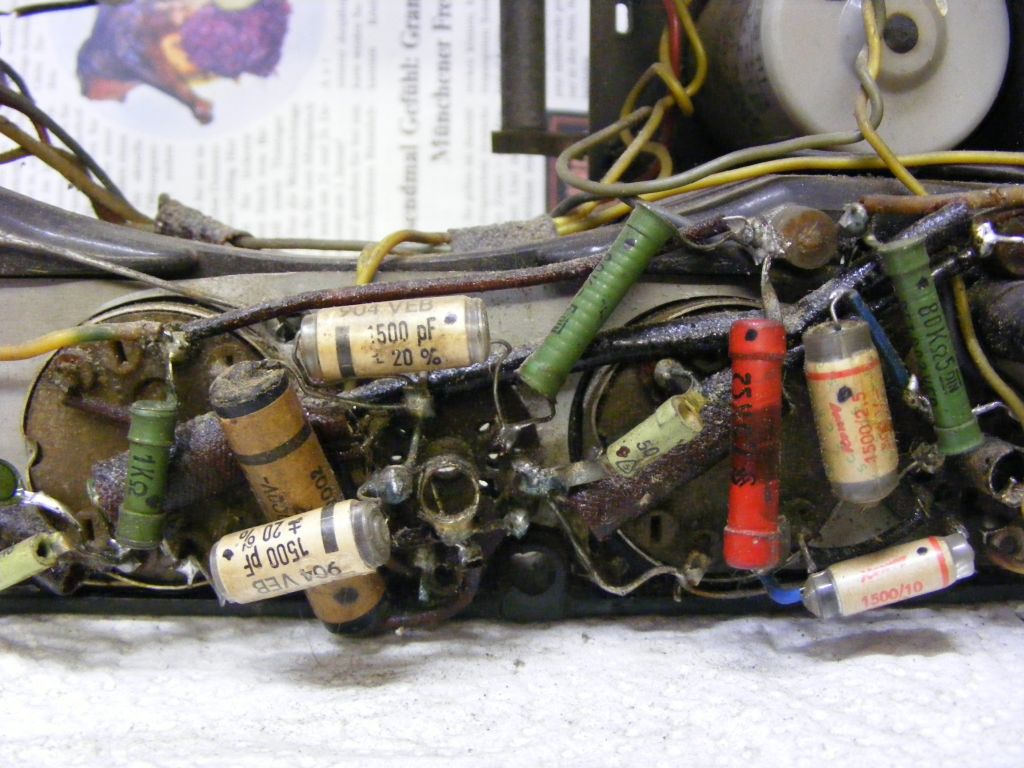

Alle Teer vergossenen Papierkondensatoren sollten raus, wenige Konensatoren sind wie auf den Bildern zu sehen, schon gewechselt.
Die Netzelkos solltest du Formieren, wenn noch möglich ?. Das Pfeifen kommt bestimmt aufgrund der Kapazitätsschwachen (nicht formierten) Elkos.

M.f.G.
harry

Zuletzt bearbeitet am 25.11.12 14:46

Hallo Tom,

die Papier-Cs würde ich alle ausweiden und mit neuem Inhalt versehen.
Der große Elko im Polystyrolgehäuse wird wohl ausgetrocknet sein - der Zweite wurde ja deswegen schon ersetzt - aber den kann man auch leicht mit einem Neueren befüllen.

Es gibt zwei Schaltpläne mit unterschiedlicher Röhrenbestückung. Einmal mit Deiner Bestückung und das andere Mal mit einer UCH81 anstatt der UBF. Womöglich gab es mal einen Lieferengpaß mit den UBF.
Einen Plan der UBF-Variante habe ich aber auch nicht - der würde mich auch mal interessieren.

Vorsicht mit der Skale, die Farbe ist wasserlöslich

Dann viel Erfolg beim Restaurieren.

Viele Grüße
Bernd

Ach so, die schwarzen Punkte sind nicht original drauf - da hat eventuell mal der Vorgänger den Plan abgenommen und um nicht durcheinander zu kommen die gezeichneten Bauelemente mit einem Punkt abgehakt.

Zuletzt bearbeitet am 25.11.12 14:56

Habe nochmal nachgeschaut, aber leider nur den Plan mit einer UCH in der Sammlung gefunden. Eine UBF-Variante ist mir wohl noch nie auf die Werkbank gesprungen.
