Google sei Dank, bin ich hier glandet. Ich bin also Neuling im Forum und auch absoluter Neuling, was die Restaurierung von Audiotechnik angeht. Ich beschäftige mich mit Tontechnik und habe bislang noch keine Geräte geöffnet. Gemeinsam mit einem Kollegen, der die mir fehlende Fachkentnis und die ruhige Hand zum Löten mitbringt, möchte ich nun einen alten Röhrenverstärker mit Tape-Delay wieder in Gang kriegen.
Das Gerät ist ein swissecho deluxe, schätzungsweise aus den 60er Jahren, gebaut in der Schweiz.

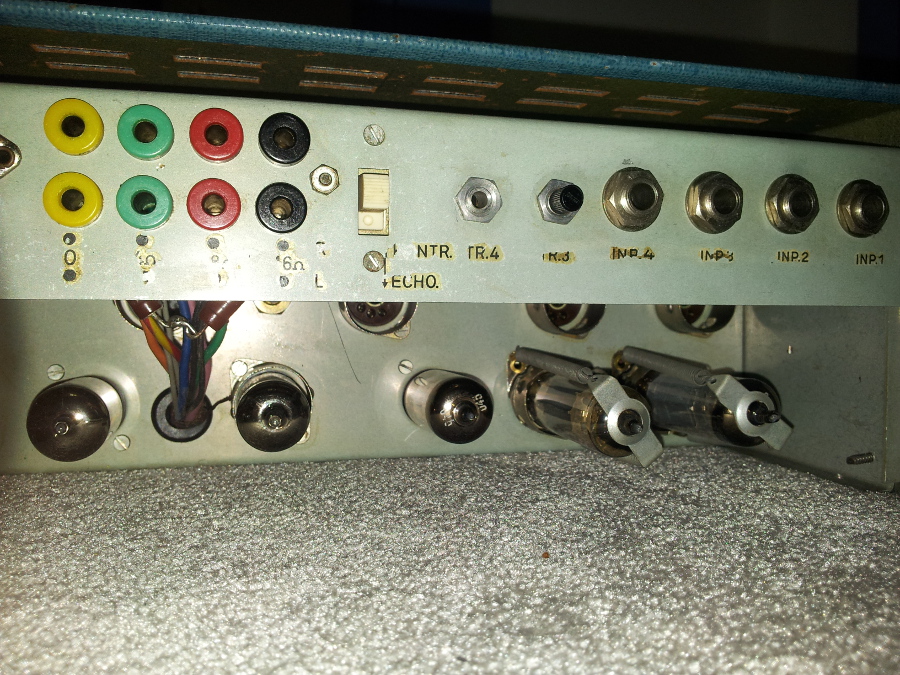

Auf der Rückseite habe ich nun Anschlüsse gefunden, die mir nichts sagen. Die Eingänge sind normale Klinken-Buchsen. Die Ausgänge (nehme ich an) sind zwar ebenfalls rund, jedoch keine Klinken-Buchsen. Kann mir jemand sagen, was das ist und ob ich die - schlussendlich möchte ich das Gerät wirklich nutzen - durch Klinken-Buchsen ersetzen kann? Wenn ich das richtig sehe, standen da mal verschiedene Ohm-Angaben. Was haben die zu bedeuten?
Für jeden Tipp bin ich sehr dankbar und falls die Frage dem ein oder anderen ein Schmunzeln entlockt, weil sie nur von einem absoluten Amateur kommen kann, so ist Schmunzeln natürlich erlaubt ;)
Ach ja, und nebenbei noch: Sollte zufällig jemand ebenfalls noch im Besitz eines swissechos sein, wäre ich sehr dankbar dies zu wissen, denn ich hätte noch die eine oder andere gerätespezifische Frage.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: swissecho deluxe: Was sind das für Anschlüsse?
Hallo Oli,

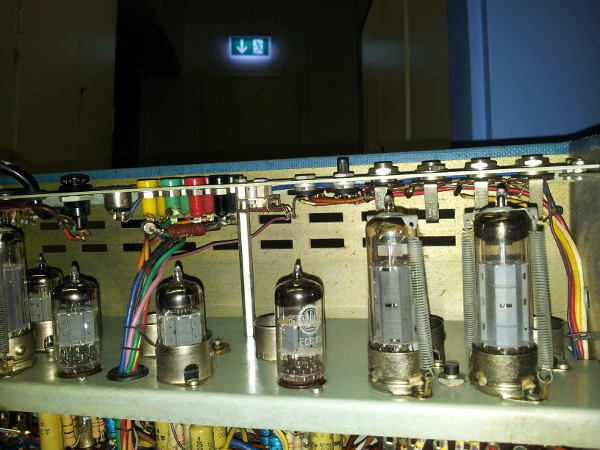

wie Harry schrieb, es handelt sich hier um Buchsen für Lautsprecher. Dafür brauchst Du sogenannte Bananenstecker. Die Buchse, die mit '0' bezeichnet ist, ist der -Anschluss am Lautsprecher. Je nach Impedanz muss der andere +Anschluss an 4,5 oder 6Ohm. Hier gibt es zwei Kanäle (obere und untere Reihe). Wenn ich mir Deine Bilder so anschaue, scheint jedoch ein Kanal nicht mit Röhren bestückt zu sein. Was die Polung der Lautsprecher angeht, wenn Du ihn verkehrt herum anschliesst, kann er kaputt gehen, da die Membrane nach innen gezogen wird. Sollte am Lautsprecher keine Kennzeichnung sein, dann kann man das auch mit einer 1,5V Batterie und einem Widerstand ( oder Fahrradlämpchen) in Reihe geschaltet, testen. Dein Gerät solltest Du nur nicht ohne Lautsprecher betreiben. Das mögen die EL84 (Endstufenröhren) nicht und können kaputt gehen. Übrigens, wie ich in Deinen bildern auch sehen kann, hast Du ein offenes Chassis vor Dir liegen. Das ist nicht ungefährlich. Ich verwende bei meinen Reparaturen immer einen Trenntrafo, oder einen FI-Schutzschalter. Die FI's gibt es als Zwischenstecker und sind nicht seher teuer. Ausserdem, lese Dir doch hier im Forum bitte die mal Sicherheitshinweise durch.
Re: swissecho deluxe: Was sind das für Anschlüsse?
Hallo zusammen
und schon mal ganz herzlichen Dank für die Antworten!
Bananenstecker!!! Ich wusste, ich hab die Buchsen schon mal irgendwo gesehen - das war in Kindertagen im Zusammenhang mit der Modelleisenbahn :)
Norbert, deine Angaben helfen mir schon mal extrem! Und keine Angst, einen Boden fürs Chasis bauen steht auf der to-do-list und ich war auch sehr froh um die Sicherheitshinweise.
Beim Gerät handelt es sich um einen Verstärker, konzipiert für Gitarrenanlagen, mit einem Bandecho. Ich habe mir überlegt, das Tape-Delay auch als Send-Effekt zu nutzen. Nun lese ich, dass das Gerät nicht ohne Lautsprecher betrieben werden darf. Ist das prinzipiell trotzdem möglich, wenn ich die Impendanz der Return-Kanäle weiss? Und finde ich die überhaupt heraus?
Liebe Grüsse Oli
EDIT: Die Frage, wie ich die Impendanz der Return-Kanäle herausfinde, hat sich erledigt.. ein Griff zum Hanbuch, natürlich. Nur steht da 10 Kiloohms. Was bedeutet das für mich?
Re: swissecho deluxe: Was sind das für Anschlüsse?
Hallo Oli,
wenn Du keine Lautsprecher verwenden willst, dann kannst Du ja auch stattdessen Draht-Widerstände mit dem entsprechenden Ohmwert verwenden. Bei diesen (gewickelten) Widerständen musst Du allerdings darauf achten, dass sie die Ausgangsleistung(Watt) Deines Verstärkers auch aushalten. Ausserdem werden die Widerstände sehr warm (und sogar heiss), weshalb man sie auf eine Kühlfläche montieren sollte. Es gibt hier Widerstände die selbst zwei Bohrungen haben, damit man sie auf ein Blech schrauben kann. Diese Widerstände sind jedoch nicht billig. Billiger sind hier Hochlast-Keramik-Widerstände. Hierfür muss man sich aber selbst eine Klemmhalterung basteln.
Re: swissecho deluxe: Was sind das für Anschlüsse?
Zitieren:Bananenstecker!!! Ich wusste, ich hab die Buchsen schon mal irgendwo gesehen - das war in Kindertagen im Zusammenhang mit der Modelleisenbahn :)
Hallo Oli,
die Bananenstecker für Modelleisenbahnen bilden eine eigene Gruppe, da deren Durchmesser i.d.R. 2,4-2,6 mm beträgt ggü. den üblichen 4 mm bei Steckern für Laboranwendung. Somit sind sie auch nicht kompatibel zu den größeren Typen.
