Hallo Norbert, ich versetzte mich jetzt mal in die Gedankengänge eines Musikbox-Konstrukteurs. Eine aufwendige Vorrichtung, Walze mit Stiften, damit nicht gefüllte Plattenfächer nicht abgreifbar sind. Also ich weiß nicht. Eine Musikbox hat voll zu sein, basta.
Es gab Boxen mit verschiedener Plattenzahl. Wem 100 zu groß war, der konnte auf kleinere Boxen ausweichen. Meine Seeburg Consul hat 60 Plätze, gabs auch mit 80 Wenn ich einen Plattenschacht nicht befülle, dann kommt von dort auch keine Platte, keine Platte bedeutet, es kommt auch kein Tonarm. Ja gut, die 20 Pfennig kommen auch nicht mehr.:-) LG Alfred
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

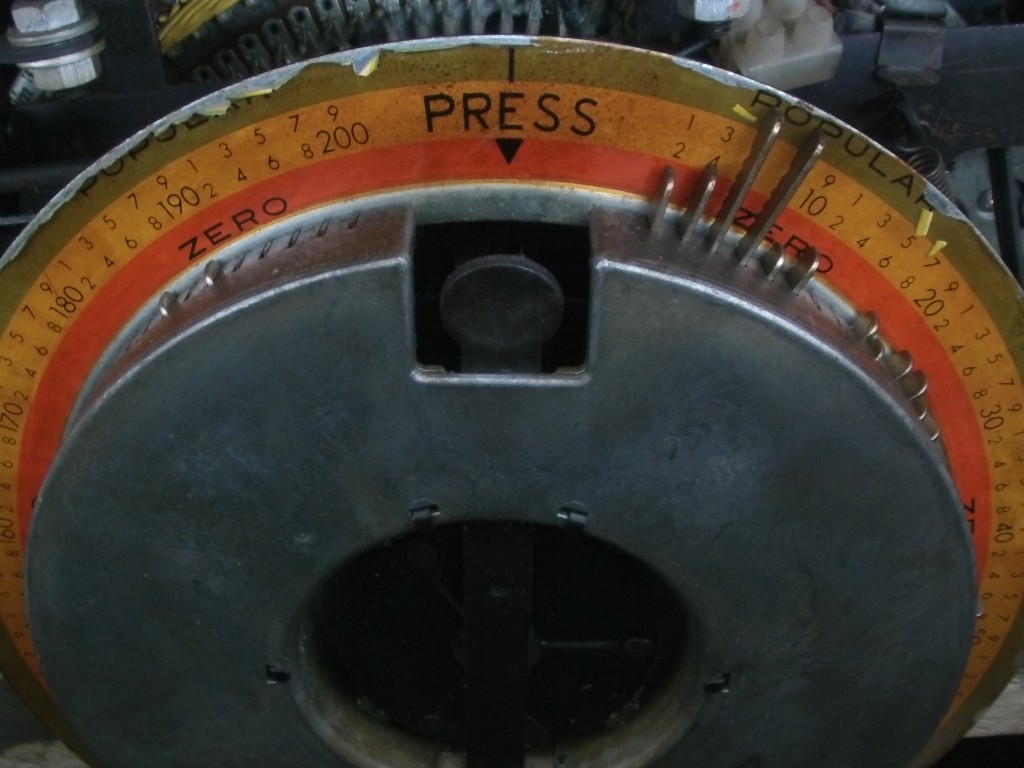

@Rainer Ich habe da zwei Hebel gefunden, mit denen man die Frontseite aufklappen kann (so eine Reparatur ist besser als ein Adventuregame). Man sieht dann eine Scheibe mit der Anzeige der Plattenpositionen. Hier befinden sich, so vermute ich, Sperrmechanismen. An einer Seite (siehe Photo) befindet sich ein Hebel mit der Bezeichnung 'Press'. Ich habe mal gedrückt und schwupps, waren alle Metallstifte verschwunden. In meinem Photo kann man sie noch sehen. Allerdings, jetzt wird jede Platte angefahren. Die Frage ist nur, wie kann man eine Position wieder sperren? Ich bekomme die Stifte nicht mehr raus. Ach ja, was das Groschengrab angeht, ich verwende hier lieber den Freigabe-Schalter.
@Alfred Du hast Recht, da steckt schon eine gewaltige Mechanik drin. In der Rock-Ola sind jetzt auch 200 Platten drin. Man muss sich nur mal vorstellen, wenn eine Platte ca. 2x3 Minuten spielt, dann bedeutet das 1200 Minuten (20 Stunden!) Gesamtspielzeit+ Auflegen+Abnehmen+Plattenwahl.
Wenn ich einen Plattenschacht nicht befülle, dann kommt von dort auch keine Platte, keine Platte bedeutet, es kommt auch kein Tonarm. Bei der Rock-Ola ist das anders. Wenn keine Platte im angewählten Slot steckt, dann will der Tonarm trotzdem auflegen. Das führt dann unweigerlich zum Dauerbetrieb ohne Musik.

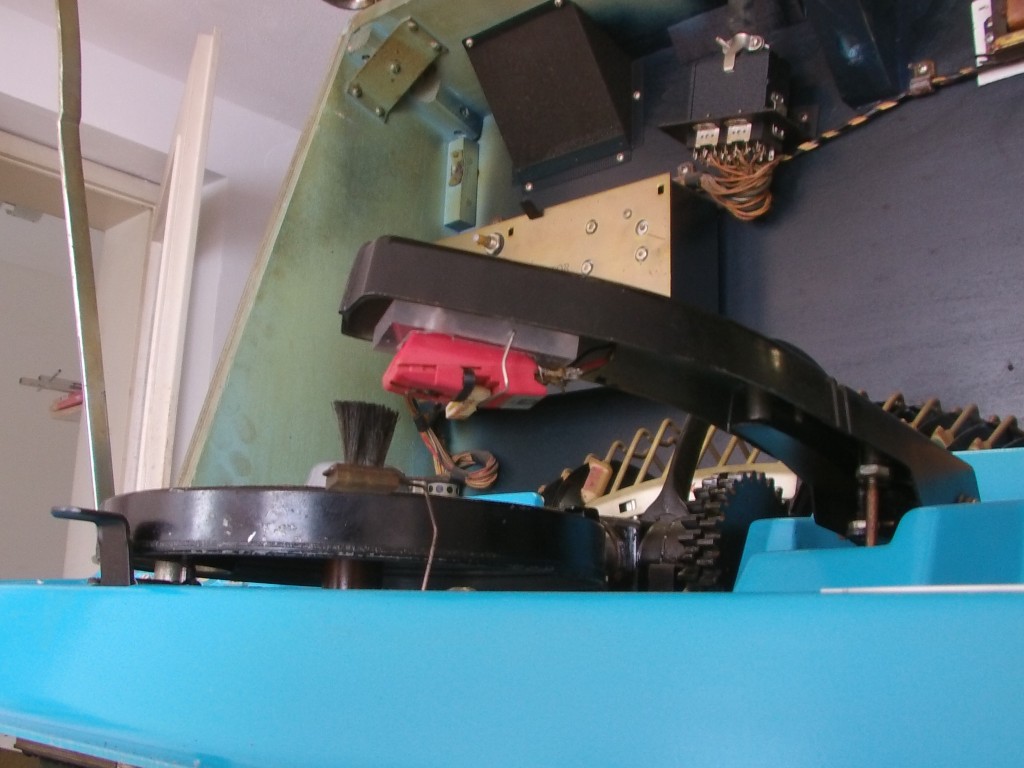

@Alle Ich habe mir jetzt einen Adapter gefrässt, der ein System PE190 aufnehmen kann. Der Klang ist allerdings nicht perfekt, aber ich glaube das liegt am Lautstärkepoti. Ich habe mal ein Poti mit 2x250kOhm eingebaut, aber das scheint kein guter Wert zu sein. Leider sind die Bahnen des originalen Potis total zerstört. Ich habe versucht Teilstrecken zu messen, aber die Werte, die ich bekam sind seltsam. Von einem Anschluss zum ersten Drittelabgriff messe ich ca. 17kOhm. Von hier zum nächsten Drittel messe ich wieder ca. 17kOhm und zum Endanschlag unendlich. Da muss doch was faul sein. Ich glaube, es geht kein Weg daran vorbei, ich muss jetzt doch mal die Signalpegel messen.
Hallo Norbert, weil sonst (fast) nichts los ist, hab ich in den alten Beiträgen gestöbert.
Hier wurde u.a. über die Sperrung nicht befüllter Plattenschächte spekuliert.
NorbertWerner:Man sieht dann eine Scheibe mit der Anzeige der Plattenpositionen. Hier befinden sich, so vermute ich, Sperrmechanismen. An einer Seite (siehe Photo) befindet sich ein Hebel mit der Bezeichnung 'Press'. Ich habe mal gedrückt und schwupps, waren alle Metallstifte verschwunden. In meinem Photo kann man sie noch sehen. Allerdings, jetzt wird jede Platte angefahren. Die Frage ist nur, wie kann man eine Position wieder sperren? Ich bekomme die Stifte nicht mehr raus.
Das letzte Bild von dir zeigt m.M. nach einen Abspiel–Häufigkeitszähler. Du schreibst, "wie bekomme ich die Stifte wieder heraus". Ich vermute sie kommen bei jedem Abspielen ein Stückchen höher. Ich denke, mit der Sperrung von leeren Plattenspeichern hat diese Einrichtung nichts zu tun.
Netten Gruß, Alfred
Nachtrag: Die Beschriftung deutet auch auf die Abspielhäufigkeit hin. "Populär" wenn ganz ausgefahren. Dieses erleichterte dem Automatenaufsteller die Verweildauer der Platten. Vielgespielte blieben in der Box, kaum gespielte Scheiben wurden ersetzt.
darauf wäre ich nicht gekommen, dass man damals schon mechanisch überwacht wurde. Jetzt verstehe ich aber auch warum man mit einem Hebel an dieser Trommel diese Stifte zurücksetzen kann. Ich hatte immer die Befürchtung, dass ich damit etwas gelöscht hatte. Zur Zeit zeigt sich wieder ein altes Problem. Ganz tief im inneren befinden sich drei Kontakte, die über eine Kurvenscheibe geschaltet werden. Diese Kontakte habe ich schon ein paar mal gereinigt, aber das hält nicht lange. Das Problem zeigt sich so, dass die grosse Plattentrommel ständig rotiert und nicht bei der ausgewählten Platte anhält. Leider kann ich kein Photo von den Schaltkontakten machen, da ich zur Zeit im Urlaub (Warzenried) bin. Na ja, spätestens nächstes Jahr geht es in Rente und dann muss ich mich mal darum kümmern. Vielen Dank noch mal für Deine Info.
