Hallo Wolfgang,

ganz herzlichen Dank für das sehr schöne und anschauliche Bild- und Tonmaterial. Von dem gezeigten Zustand ist mein "Trümmerhaufen" allerdings noch meilenweit entfernt. Zwischenzeitlich konnte ich den Röhrensatz auf meinem Röhrenprüfgerät messen. Sie sind alle erfreulicherweise vollkommen intakt. Wenigstens das...

Mechanisch lassen sich zumindest die Teile des Antriebs noch gut bewegen, aber der Gesamtzustand ist - geschmeichelt augedrückt - sch.... sch.... schrottig Besonders die Gummiteile werden mir wohl auch nicht mehr viel Freude bereiten.

Noch habe ich mich nicht getraut, das Ding ans Stromnetz zu hängen. Dazu möchte ich vorher insbesondere ein paar Kondensatoren auf Leckströme untersuchen. Die Erfahrung hat mich gelehrt, dass Kondensatoren aus jener Zeit in diesem Punkt relativ häufig auffällig sind.

Aber gut, schauen wir mal - vielleicht gibt die Maschine ja doch eines schönen Tages wieder Töne von sich...


Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)
http://www.rettet-unsere-radios.de

Hallo Jürgen,

für mechanische Probleme weisst Du ja wo Du mich findest. Gruss Franz

Hallo zusammen,

@Jürgen rf:
nur Mut, die Mechanik kann man gut zerlegen und reinigen, nur aufpassen, dass keines von den kleinen Federchen verschwindet. Wenn die Röhren in Ordnung sind, ist das schon die halbe Miete. Das mit den Kondensatoren ist wahr, lassen sich aber leicht austauschen. Falls Du ein Schaltbild benötigst, lass es mich wissen - auch wenn ich sonst irgendwie helfen kann. Ansonsten gibts auf ami-*(W)* einen Anbieter namens scanwizard, der das komplette Servicemanual in Superqualität zu akzeptablem Preis verkauft.

@Wolfgang2:
Hallo Namensvetter, wenn die Träume soo groß sind, auf ami-*(W)* bietet einer gerade dieses Gerät an - allerdings sind die Versandkosten horrend. Die Kiste wiegt immerhin 17 kg. Auch in Deutschland gab es Hersteller, aber hier hat sich das Band schneller durchgesetzt - war ja auch eine deutsche Entwicklung.
ZumDraht:
Als Drahtmaterial wurden in den 30er Jahren meist Drähte aus Chrom-Mangan-Stahl (15% Cr, 12% Mn) verwendet. Der Durchmesser betrug 0,11 mm für Musik- und 0,22 mm für Sprachaufzeichnungen. Später wurde das Mangan durch Nickel ersetzt (18% Cr, 8% Ni), und es wurden Drähte mit 0,09 mm Durchmesser verwendet. Das ist auch das aktuelle Material bei meiner Maschine.

Beste Grüße
Wolfgang

Hallo Wolfgang,
ja, die Sache mit den Versandkosten, besonders wenn man im Ausland fündig wird, ist schon gemein.
Leider ist mir hier in Deutschland noch keine Quelle für Draht bekannt. Ich habe allerdings noch nicht allzu intensiv gesucht, weil ich ja die 4 Spulen mit dem Gerät habe, was für meine Zwecke völlig ausreicht. Die Idee mit dem Angeldraht ist nicht schlecht, aber vermutlich ist er viel zu dick? Und natürlich muss er gut magnetisierbar sein, und nicht korrosionsanfällig. Leider kenne ich mich, was das Angelmaterial betrifft, überhaupt nicht aus. Gibt es Daten über Legierung und Dicke? (Wieder so viele Fragen...)
Gruß Wolfgang

Hallo Wolfgang

Den Angeldraht gibt es auch soweit ich weiß in sehr dünner Ausführung. Und da man ja bekanntlich im Wasser angelt ist das mit der Korossion kein Thema. Die Legierungen kann man sicher beim Kundendienst des Herstellers erfragen. Du sagst das du 4 Rollen hast. Das Problem ist ja wie du auf deinen Bildern gezeigt hast ein reißen oder verdrillen des Drahtes wodurch er mehr oder weniger Unbrauchbar wird. Und schon sind es nur noch 3 Rollen. Ich hab da mal im Netz schöne Werbung gesehen wo verschiedene Hersteller "ihren" Tondraht feilboten. Vor allem die Dosen in denen er geliefert wurde wahren Sehenswert.

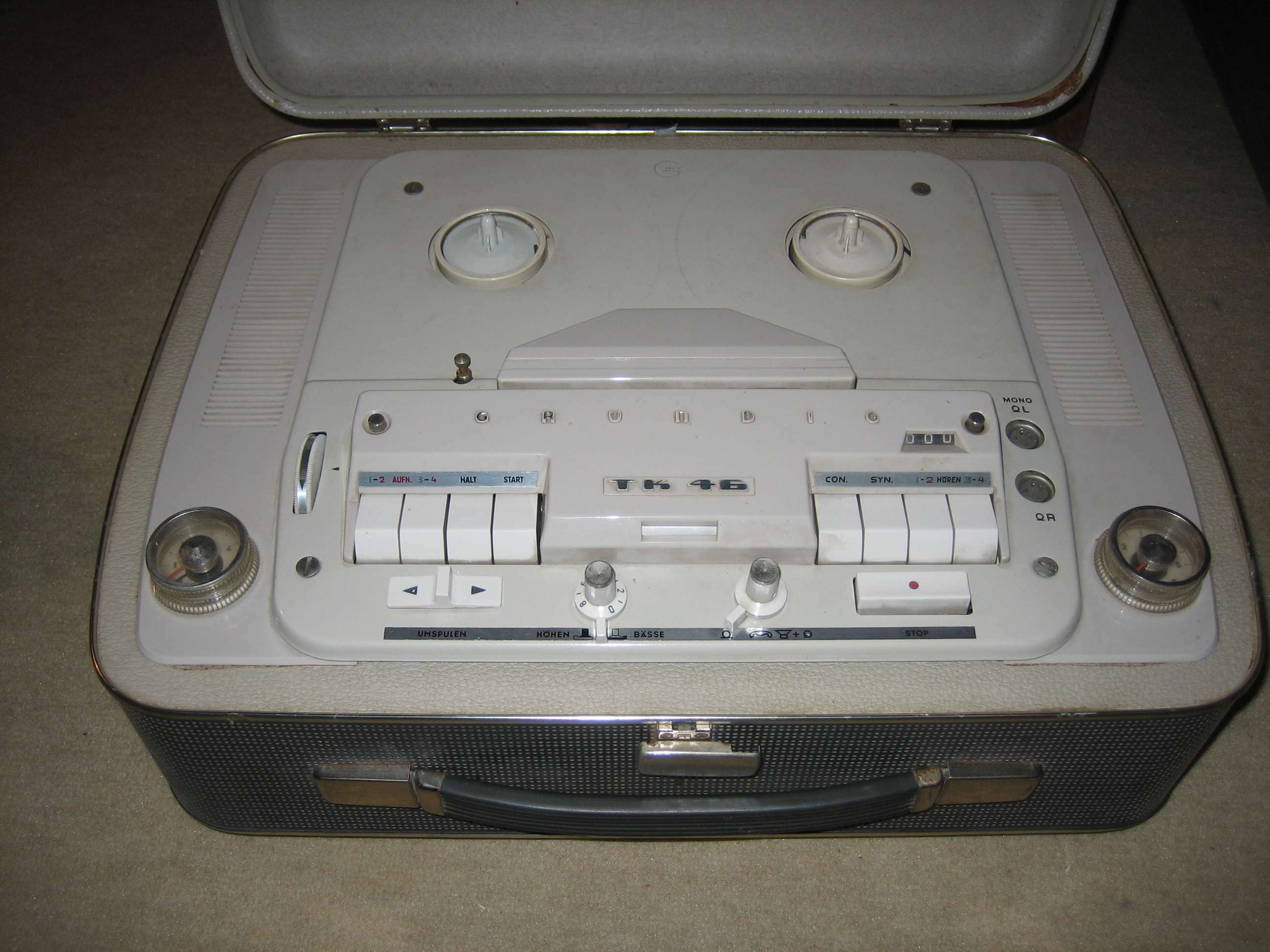

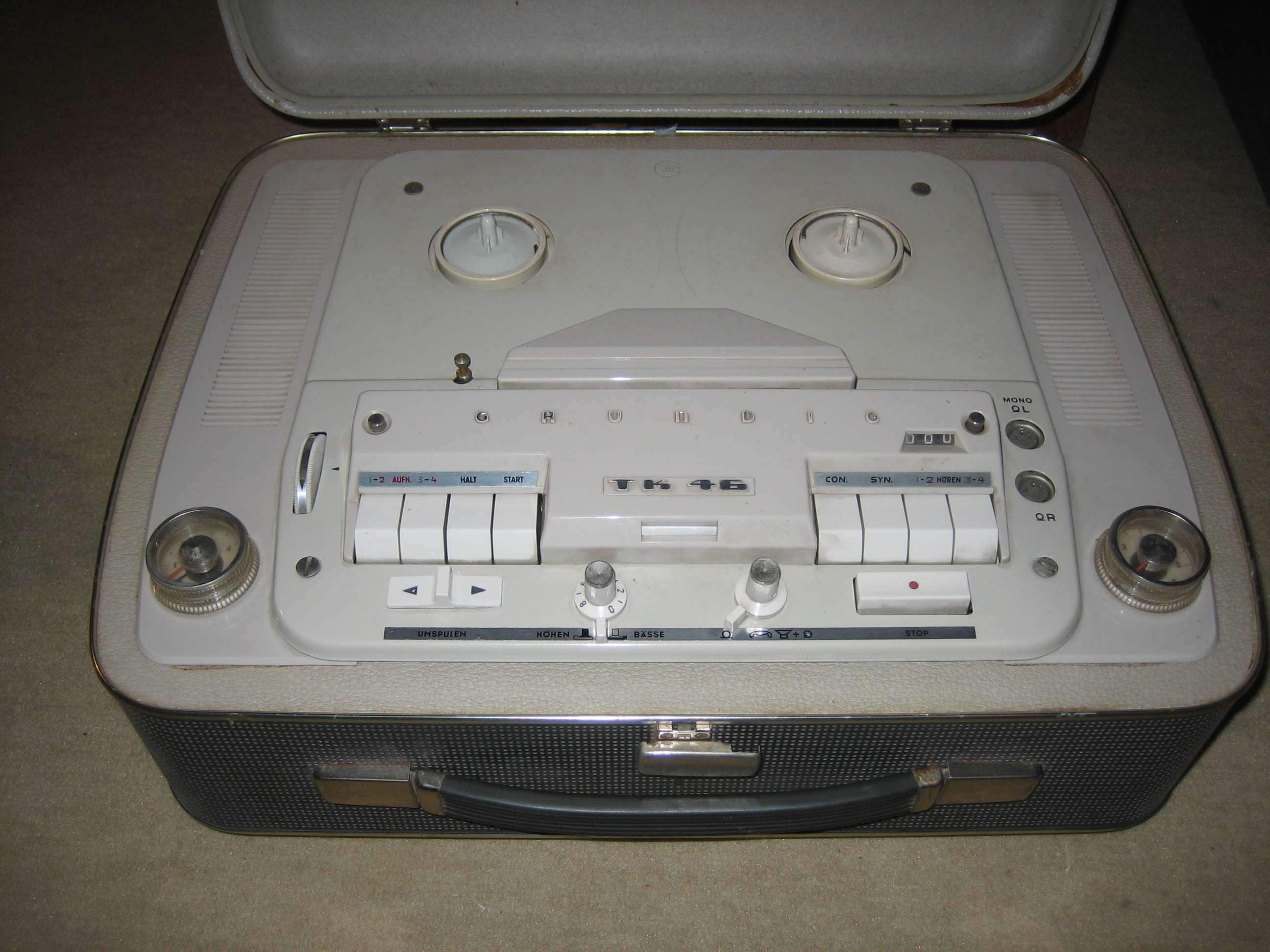

Mit dem Grundig bist du bei mir leider an den falschen geraten. Zweimal TK46 und einmal TK47. Und alle laufen. Wobei mein M97 von Telefunken etwas besser klingt. Ich hab leider über 30 TB's. Nur noch keines mit Draht, aber da bin ich Optimist.

Wolfgang
