JVC UX-T55 Reparatur Kassetten Teil
  •
 1 2
 1 2
10.08.20 20:43
CMElectronics

Einsteiger
10.08.20 20:43
CMElectronics

Einsteiger

 Re: JVC UX-T55 Reparatur Kassetten Teil

I have only seen ONE rubber belt. No second belt was in the enclosure. If a second belt would have been torn apart, it would be laying around in the enclosure somewhere, he?

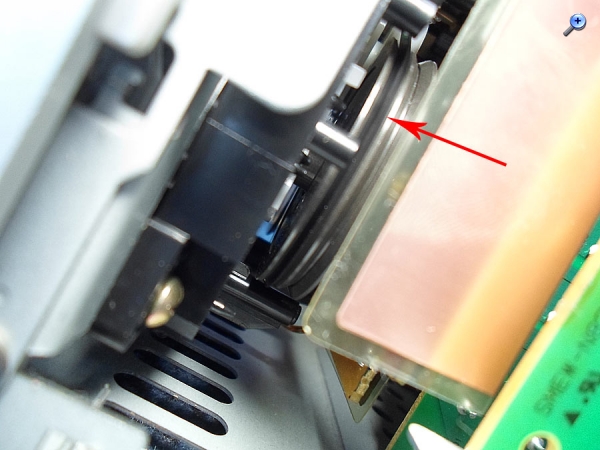

On your pictures, I can spot two parallel belts.
Any idea?
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
15.04.21 20:45
pitinwhv

Einsteiger
15.04.21 20:45
pitinwhv

Einsteiger

 Re: JVC UX-T55 Reparatur Kassetten Teil

CMElectronics:
I have only seen ONE rubber belt. No second belt was in the enclosure. If a second belt would have been torn apart, it would be laying around in the enclosure somewhere, he?
On your pictures, I can spot two parallel belts.
Any idea?

Hello ??
long time ago, hope you reed it anyway.
According to the Service Manual there is only one belt, in the lower way.
Regards PitinWHV.
PS.
Where do you get the spare parts, Roller?

Zuletzt bearbeitet am 15.04.21 20:49
16.04.21 11:10
pitinwhv

Einsteiger
16.04.21 11:10
pitinwhv

Einsteiger

 Re: JVC UX-T55 Reparatur Kassetten Teil

friedrich-kutnik:
Hallo Zusammen,

sehr oft bei alte Tonbandgeräte taucht die gleiche Problem auf - geht die Mechanik nicht mehr. Im 99% liegt das bei ausgetrocknete Druckrollen und ausgedehnte Antriebsriemen.

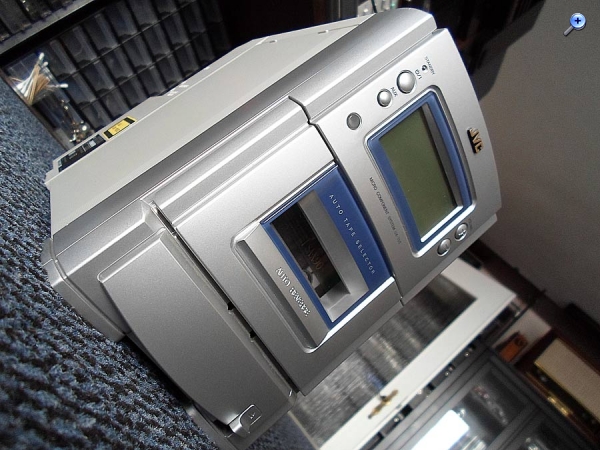

Das war auch genau die Problem bei einem JVC UX-T55, der auf mein Arbeitstisch gelandet hat.







Nach kurzem Untersuchung habe ich festgestellt das die beide Rollen und Riemen sind nicht mehr brauchbar. Die Rollen waren
schon Hard wie Holz und der Riemen hat durchgerutscht und die Mechanik nicht in Bewegung gesetzt.

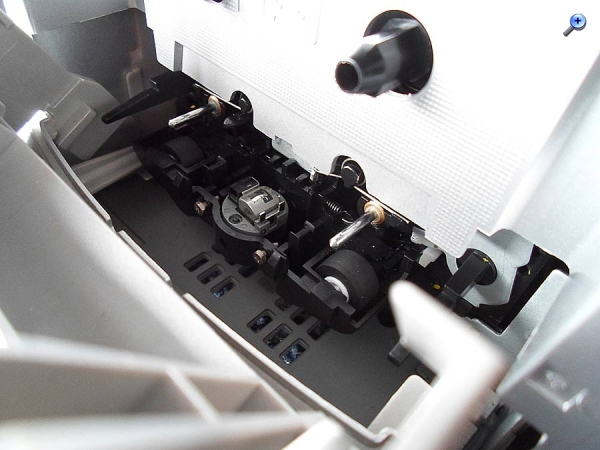

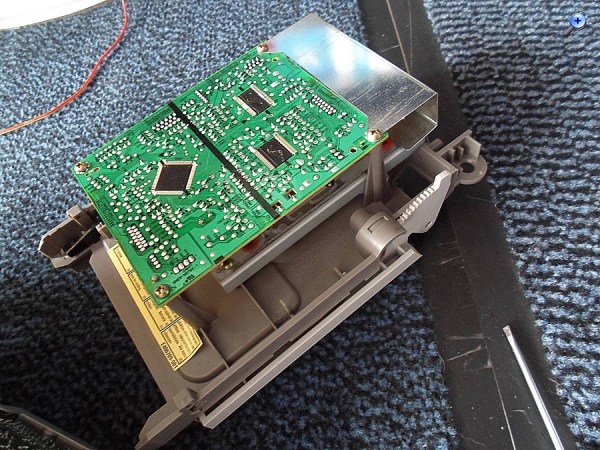

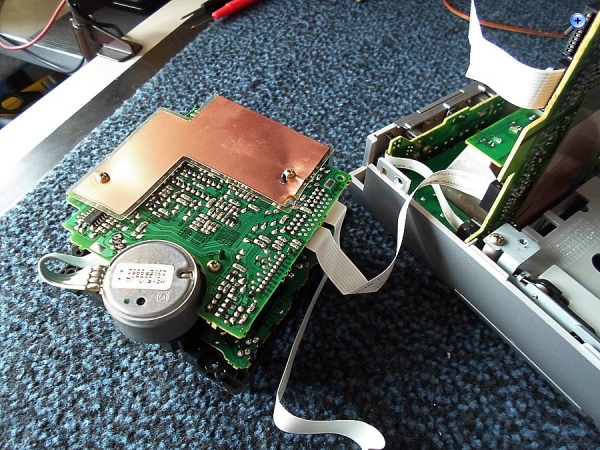

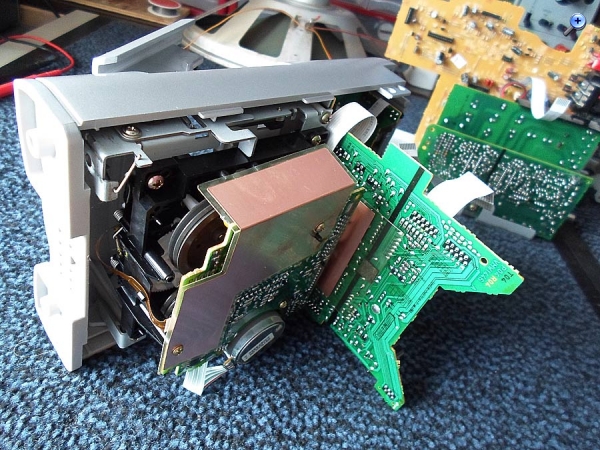

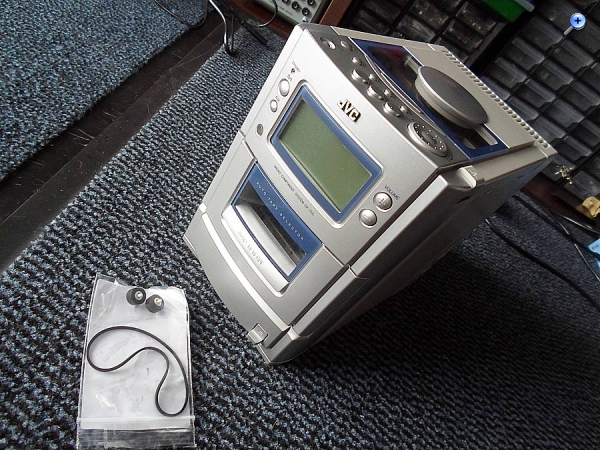

Nach dem die fehlende Teile waren bestellt und angekommen sind, habe ich das Gerät sehr vorsieht auseinander gebaut.





Besondere Stelle, sehr aufmerksam reinschieben.

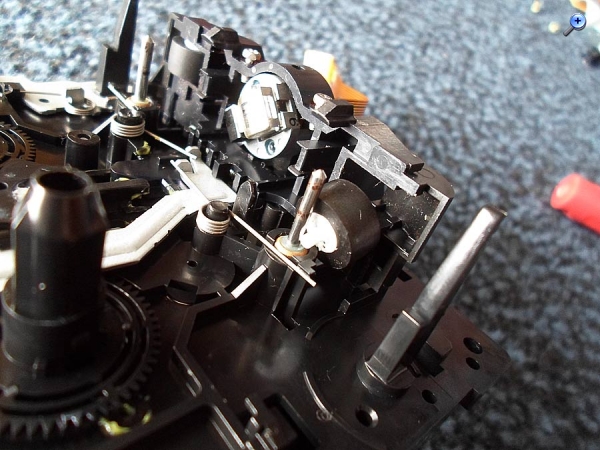

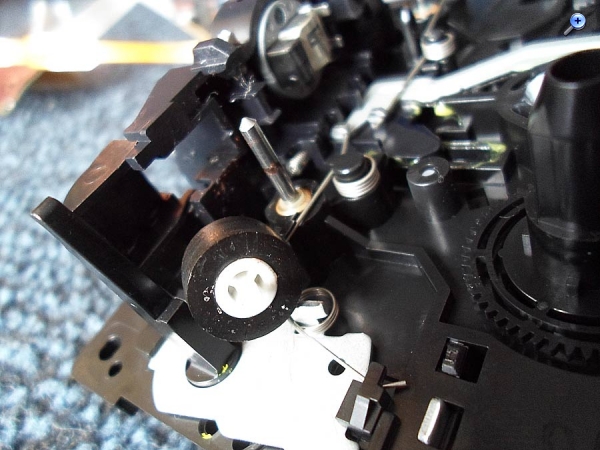

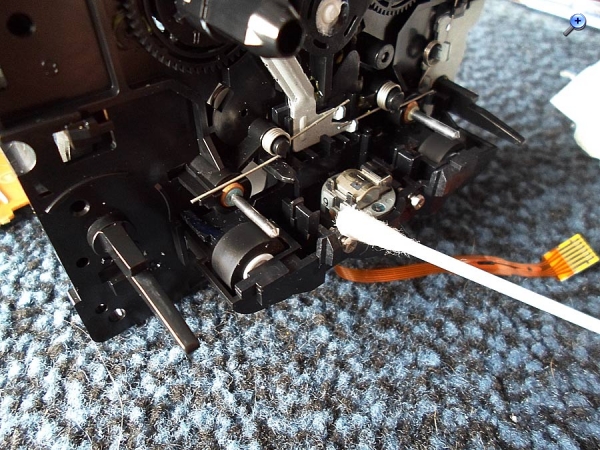

Ziemlich schwer war es zu den Rolle hinzukommen.
Mann muss die ganz vorsieht ausdrucken, und gut aufpassen das die Position von die Kopf ändert sich nicht.

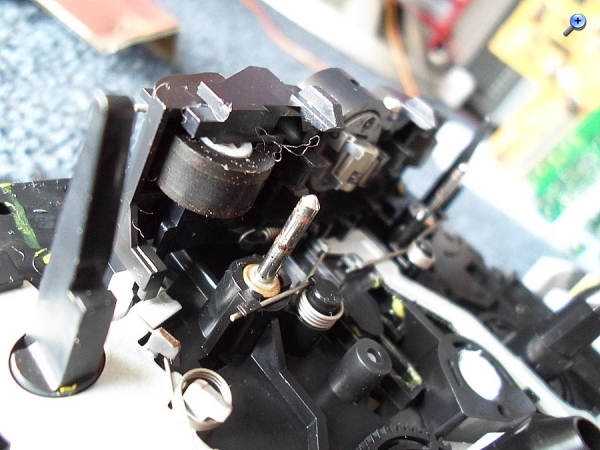

Die beide Wähle waren gut von die sehr harte Beläge befreit.





Die neu Teile waren eingebaut, und damit war alles fertig.










Vielleicht jemand wird das gleiches Gerät reparieren und mein kurzes Bericht wird nützlich sein.


MfG Friedrich



Hallo F,
sehr schöner Bericht, leider gestern erst gelesen.
Bin auch gerade bei der gleichen Aktion. Wie bekommt man die Rollen heraus gedrückt?
Gruß PitinWHV.
