Auch in Stellung Mono 1 ist der Ton wieder sauber.
Die Frontplatte habe ich mit Isopropanol gereinigt und konnte auch den goldenen Lackstift entfernen. (Mit diesem war auf der Frontplatte ein Zeichen gemalt worden). Die Tasten rasten wieder ordentlich ein, auch das Poti funktioniert.
Ein paar Infos über das Gerät konnte ich noch bekommen:
Die Papst Motoren tragen den Aufdruck Nov. 78. Das Problem das der Ton während des Umspulens in Stellung Mono 1 hörbar ist, ist schon seit ca. 1983 da. (laut Vorbesitzer).
Die Nezteil Kondensatoren werde ich demnächst mal tauschen, es sind die alten Rifa Kondensatoren im gelben Plastikgehäuse eingebaut. Außerdem sind die Netzkontrollampe und die VU-Meter Beleuchtung defekt, die Lampe zur autom. Bandabschaltung fehlt. Auch der Zählwerkriemen muss erneuert werden, er ist gerissen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Die ReVox hat immer noch das Problem, das beim Umspulen auf Mono 1 oder auf dem einen Stereokanal der Ton wiedergegeben wird.
Hält man das Tonband vorsichtig mit einem Plastikröhrchen o.ä. etwas vom Tonkopf weg verschwindet der Ton.
Wer hätte Vorschläge, wie ich das Problem beseitigen könnte. Ich benutzte die Maschine zur Zeit nicht, weil der Tonkopf sich beim Umspulen stärker abnutzen könnte.
wenn der Ton hörbar ist, mußt Du die Bandabweiser(Führung) links und hauptsächlich rechts der Tonköpfe justieren. Ist das nicht möglich, hilft nur leise stellen. Wenn der Ton hörbar ist bedeutet es noch nicht, daß das Band den WK berührt. Den vermeintlichen Fehler habe ich auch bei Studiomaschinen, obwohl das Band vorschriftsmäßig abgeschwenkt wird. Bei der A77 hat es mich noch nicht gestört, weil ich sowieso am Mischpult aus dem Kanal gehe. Bei 3-Kopf-Maschinen bleibt beim Umspulen der Wiedergabeverstärker oft in Betrieb. Bei Kombiköpfen ist das nicht unbedingt so.

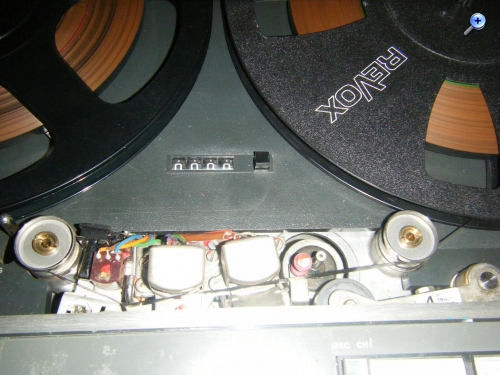

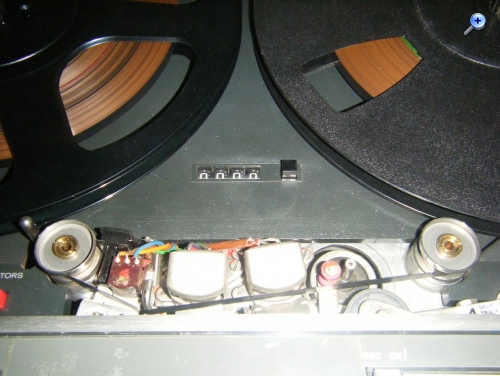

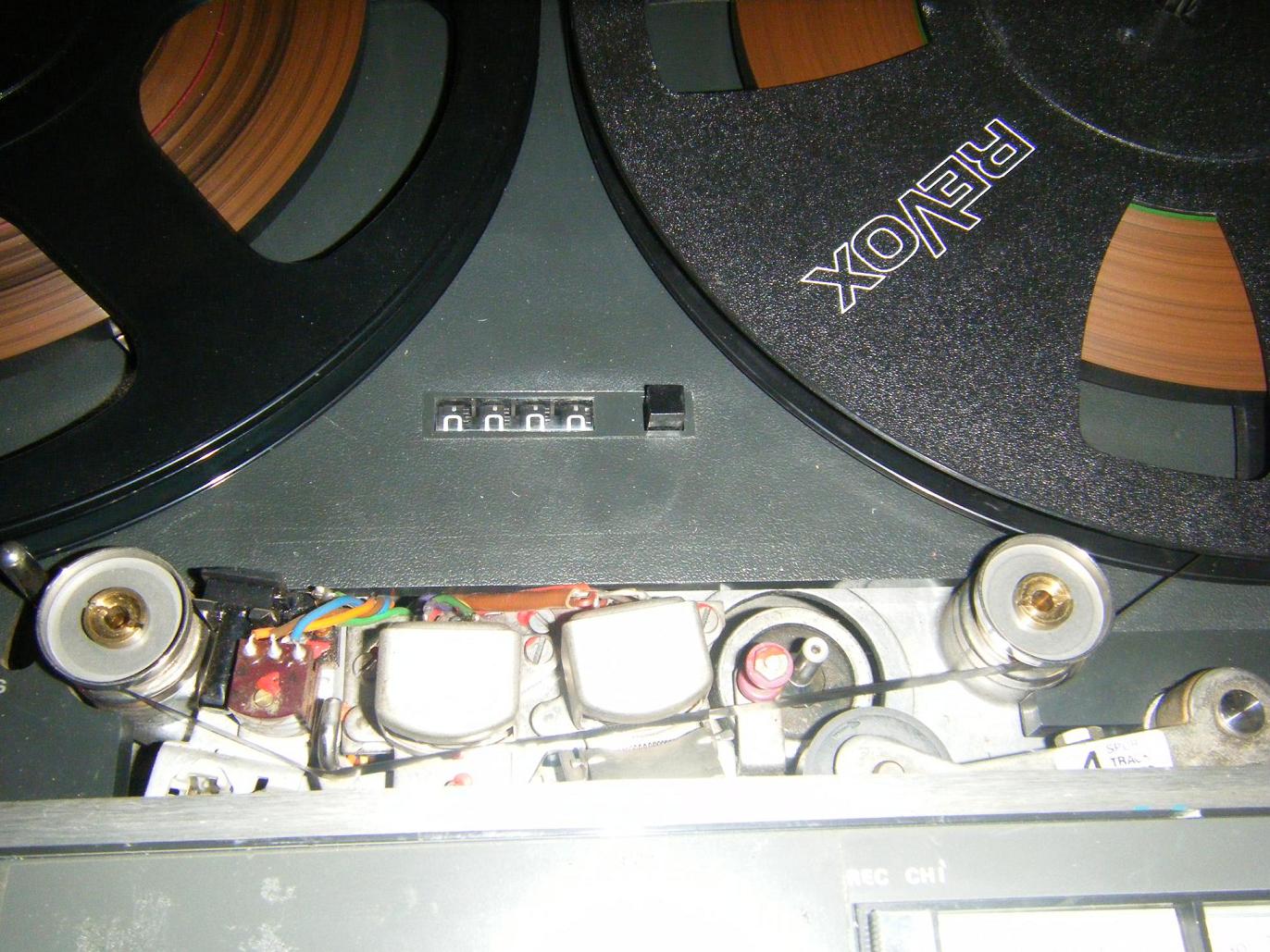

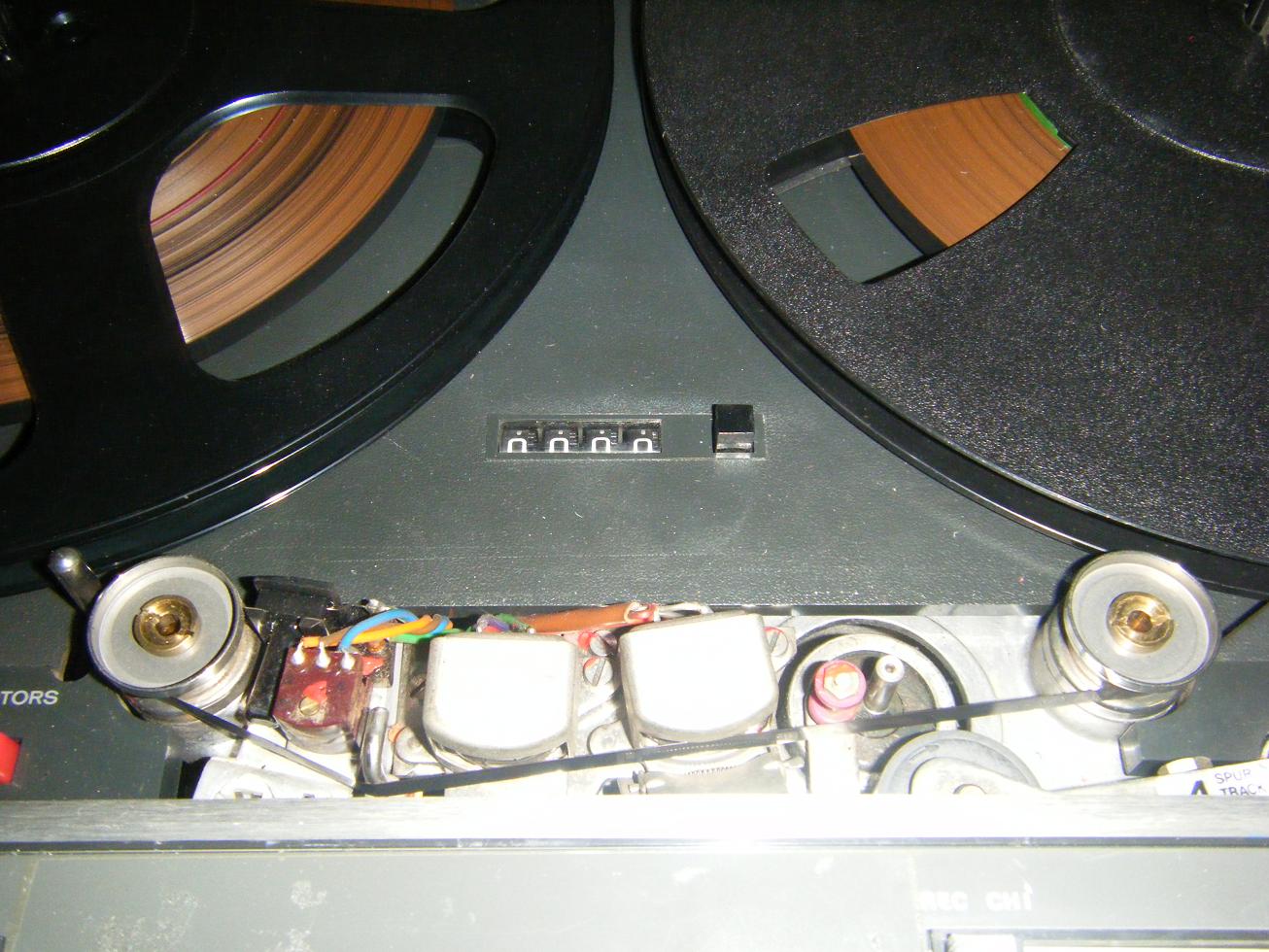

Ich habe mir das Umspulen noch einmal mit Taschenlampen Licht angeschaut und es kommt mir vor, als würde das Band den Kopf tatsächlich nicht berühren.
Man muss genau von der Seite schauen, dann sieht man das zwischen Band und Kopf immer "Luft" ist. Das der Ton hörbar ist stellt kein Problem dar, ich wollte nur nicht das sich die Tonköpfe abnutzen.
Hallo Technikfreund, das war ja auch der Grund für meine Photo-Nachfrage. 1 mm Abstand zum rechten Kopf würde völlig reichen. Was mir bei dem Gerät weniger gefällt, ist dieser "Abstands-Haken", der beim Umspulen das Band links von den Köpfen weghebt. Dieses dünne Konstrukt riecht förmlich nach Bandabrieb. Da gehört im Grunde genommen eine mitlaufende Rolle hin. Vielleicht kann dieser Abweise-Haken in seiner Position feinjustiert werden.
Das Mithören beim Umspulen - wenn das Band nicht direkt auf dem Kopf aufliegt, würde ich auch nicht als tragisch ansehen.
Du hattest gefragt wie der Netz/Geschwindigkeitsschalter abgeht. Der ist wie die anderen Knöpfe nur aufgesteckt. Hab bei meinen beiden A77 den Schraubenzieher zum hebeln nehmen müssen. Wenn du möchtest hab ich die deutsche Serviceanleitung. Mit dem Band was an den Köpfen vorbei läuft würd ich erst mal so lassen und die ganze Führung nach dem SM erst mal einstellen. Was du aber machen solltest sind die Fehlkonstruktionen bei der A77 beseitigen. Das sind erst mal die Lager der Motoren. Die Revox war *(F)*teuer und hat an allen Motoren offene Lager. Bei meinen hab ich die alle gegen geschlossene getauscht. Das geht sehr zügig und verlängert die Lebensdauer der Motoren und der Elektronik. Das nächste ist die Bandführung. Das ist ehrlichgesagt der größte Mist den ich bisher gesehen habe. Auf der linken seite ist ein Kugellager und recht eine Rolle die aber fest ist. Je nach Bandsorte bleibt die Revox beim Umspulen fast stehen, so groß ist der Wiederstand aud der rechten Rolle. Gib die Lagerbezeichnung mal bei *(W)* ein. Da gibts welche wo du die Lager als geschlossene Ausführung im 10er Pack von SKF oder FAG für etwa 20€ bekommst. Die Bandführung gibt es auch als Komplettsatz mit zwei Lagern und neuen Befestigungsstifften für etwa 10€. Danach läuft die A77 wesentlich besser.
Den Netzschalter hatte ich abbekommen. Man muss auf der Unterseite einen Sicherungsring mit dem Schraubendreher lösen. Das deutsche SM nehme ich gerne, in deinem Postfach findest du meine Mail-Adresse.
Diese unschönen dünnen "Abstands-haken" habe ich in vielen Bandgeräten schon öfters gesehen. Eine mitlaufende Rolle würde ich an solchen stellen auch lieber sehen. Stimmt,an solchen Stellen befindet sich oft Bandabrieb. Diese grossen äusseren Bandführen hätte die Leute von Revox echt besser machen können. Verstehe nicht,warum die dort ein starres Teil montiert hatten. Kostengründe? Denke,ein mitlaufendes Teil ist doch schonender als ein starres?
