Ich habe eine ReVox A77 MK IV, 4 Spur in schlechtem Zustand.
Sie ist jedoch Wiedergabe und wahrscheinlich auch Aufnahmefähig. Aufn. noch nicht getestet.
Mängel:
Gehäuse und Frontplatte mit Aufklebern bekebt, wie diese entfernen?
REC Level Regler links ist schief, beide REC Vorwahltasten sind schief, auf die Maschine ist irgendwas mal draufgefallen.
Die VU-Meter sind auch leicht nach innen Gedrückt, sind aber funktionsfähig.
Beim Umspulen kann man leise den Wiedergabeton hören, der Cutter Hebel ist nach links gedrückt. Außerdem berüht das Band beim Umspulen nicht den Tonkopf.
Wo sollte ich am besten anfangen die Maschine zu Reparieren. Wie könnte ich die eingedrückte Schalter/Instrumente erreichen?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Das Tonband kommt anscheinend während des Umspulens immer wieder kurz mit dem rechten Tonkopf in Berührung, es "flattert" sozusagen etwas und dadurch ensteht ein leiser, unterbrochener Wiedergabeton. Wird die Umspulgeschw. höher, verschwindet dieser Ton etwas mehr. Bremmst die Maschine, wird der Ton kurz lauter und ist weg, sobald die Maschine gestoppt hat.
Die Aufkleber an der Frontplatte konnte ich teilweise schon herunterziehen, da der Klebstoff mit den Jahren an Festigkeit verloren hatte. Mit was für einem "Mittelchen" könnte ich die Aufkleber Reste und die noch vorh. Aufkleber auf der Frontplatte entfernen?
Nachtrag: Der Ton während des Umspulens wird nur bei Stereo, Mono 1 oder Mono wiedergegeben. Wenn der Wahlschalter in Stellung Mono 2 steht, ist kein Ton während des Umspulens hörbar.
Bei der A77 musst du auf bestimmte gelbtransparente Folienkondensatoren aufpassen! Die sind für die Wickelmotoren und platzen gerne,wenn noch die Originalen drin sind. Sind 3 oder 4 nebeneinander auf der Motorplatine,weiß es nicht mehr genau. Solche "Dinger" waren meist in deutschen 70er Jahre Geräten wie zb DUAL, als Entstörkondensatoren am Netzeingang angebracht.Steht "RIFA" oder so drauf. Diese Explodieren heute ebenso gerne,und sollten auch sofort ausgetauscht werden!Könnte immerhin im Extremfall zu einem Brand führen! Hatte mal kurz so eine alte A77,da sind mir diese nämlich nach kurzer Zeit geplatzt. Sicherste ist,diese einfach komplett zu ersetzen.

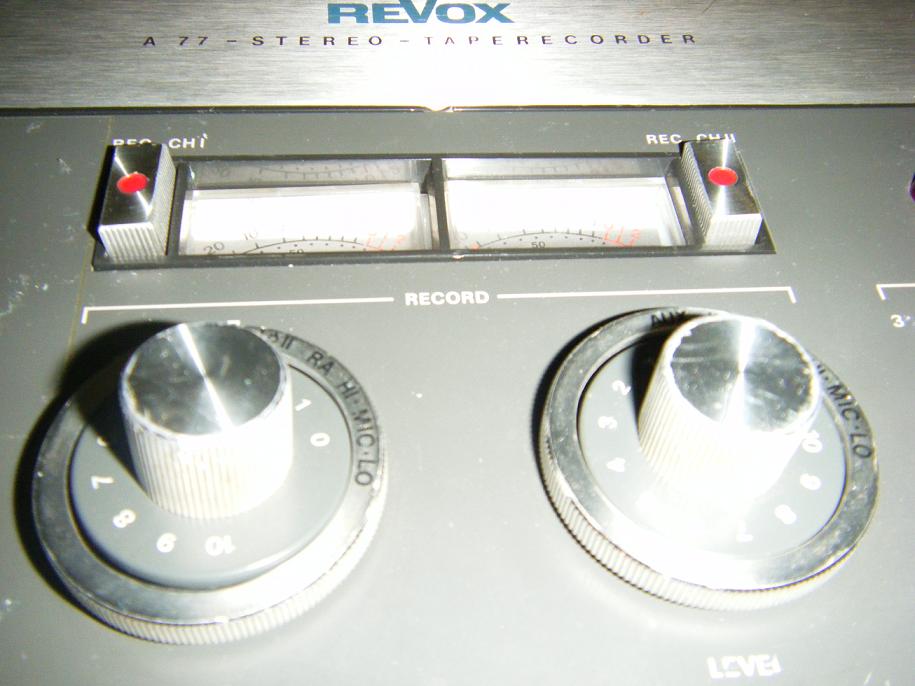

Hier mal ein Foto wo etwas auf die Maschine gefallen ist. Die REC Vorwahltasten, beide VU-Meter (das linke stärker) und der linke Pegelregler wurden eingedrückt, bzw. verbogen.
Wie kann ich am besten an die Schalter kommen, welche Schrauben muss ich lösen um die Abdeckung abzunehmen - was ist hierbei zu beachten?
Nimm die A77 erst mal aus dem Gehäuse. Du must nur die 4 Schrauben auf der Rückseite lösen und dann kommt sie komplett raus. Die Abdeckung um die Wickelteller ist nur gesteckt und kann abgezogen werden. Für die Frontplatte einfach die Knöpfe abziehen und dann links und rechts die Schrauben lösen. Dann geht die auch ab. Wenn die A77 aus dem Gehäuse ist dann ist sie Stromlos. Das heist im Gehäuse sind zwei Metallstifte die am Chassie den Stromkreislauf schließen wenn sie eingebaut ist. Du mußt dann am Chassie zwei Isolierte!!!!!!! Bananenstecker einstecken um sie in ausgebautem Zustand testen zu können. Wenn die Revox läuft laß die Finger von den Einsteckplatienen. Ich hab drei Stück davon. Wenn du da anfängst hast du die A...karte. Das fängt mit den Trimmpotis an. Nix drann machen sonnst geht es dir wie mir. Ich mußte alle tauschen weil die gerne auseinander fallen. Dann sind noch alle Kondensatoren und die kleinen Transistoren fällig. Kurz um du must alle Platienen revidieren damit sie wieder anständig läuft. Wenn du die Platienen dann durch hast kommt noch das Einmessen der Revox. Also tausch nur die Entstörkondensatoren und richte die Instrumente. Sonnst ist das mehr Arbeit wie man sich denken kann. Wenn sie läuft ist es ein tolles Teil. Nur ab einem gewissen alter halt sehr aufwendig sie wieder Optimal herzurichten
nachfolgend findest du die Serviceanleitung (engl.) für das A77, falls sie dir noch nicht vorliegt. Vllt hilft sie dir weiter? wegavision .pytalhost.com/revoxA77s/
Ein weiteres Problem ist das Schleifen des Tonbandes am Tonkopf beim Umspulen.
Außerdem ist der Wiedergabeton auf Mono 1 und dem einen Stereokanal sehr dumpf.
Hoffentlich liegt das an Dreck oder einem magnetisierten Kopf. Werde gleich die Köpfe noch mal reinigen und auch entmagnetisieren. Im Schlimmsten Fall ist dieses Problem schon seit Jahren vorhanden und der Kopf dementsprechend abgenutzt.
Ich habe die Maschine erst seit einer Woche und habe nur einen kurzen Funktionstest gemacht.
@ Klaus: Service Manual habe ich, war mir aber nicht ganz sicher welche Schrauben ich lösen sollte, nicht das irgendwas auseinander fällt.
Die Revox habe ich ausgebaut, die genannten Knöpfe und Potis und VU Meter gerichtet und die Frontplatte wieder aufgebaut. Man sieht den Schaden fast nicht mehr. Den Springring zur Sicherung des Netzschalters hatte ich gefunden. Die Kopfspiegel haben noch etwas Dreck drauf, mal schauen ob der dumpfe Ton daher kommt.
