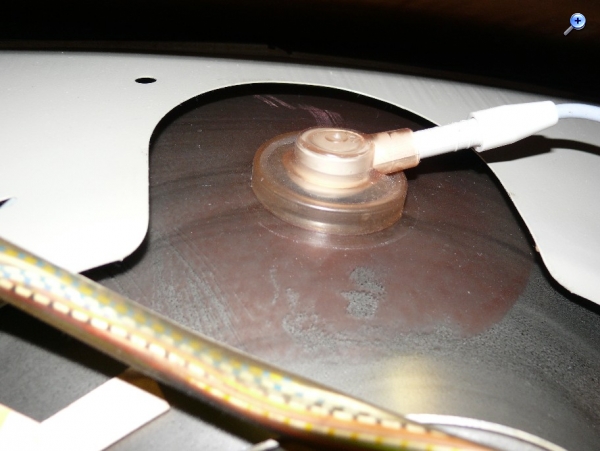

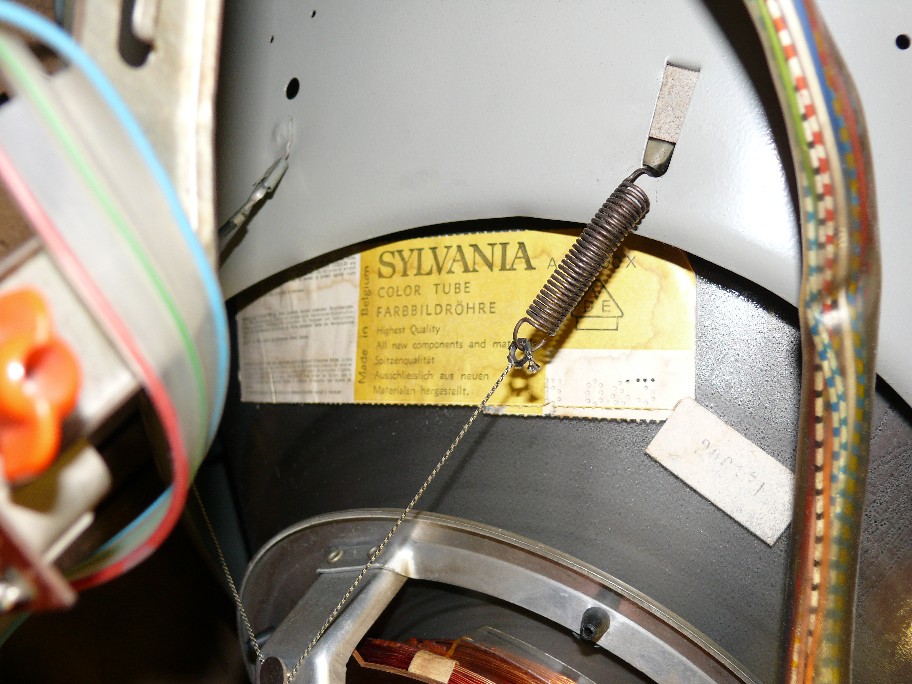

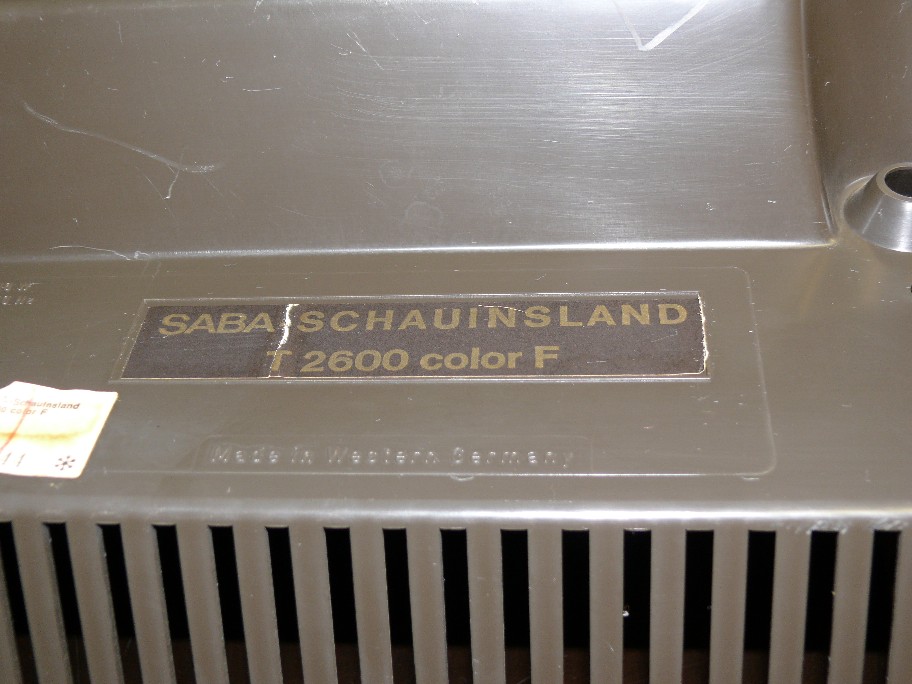

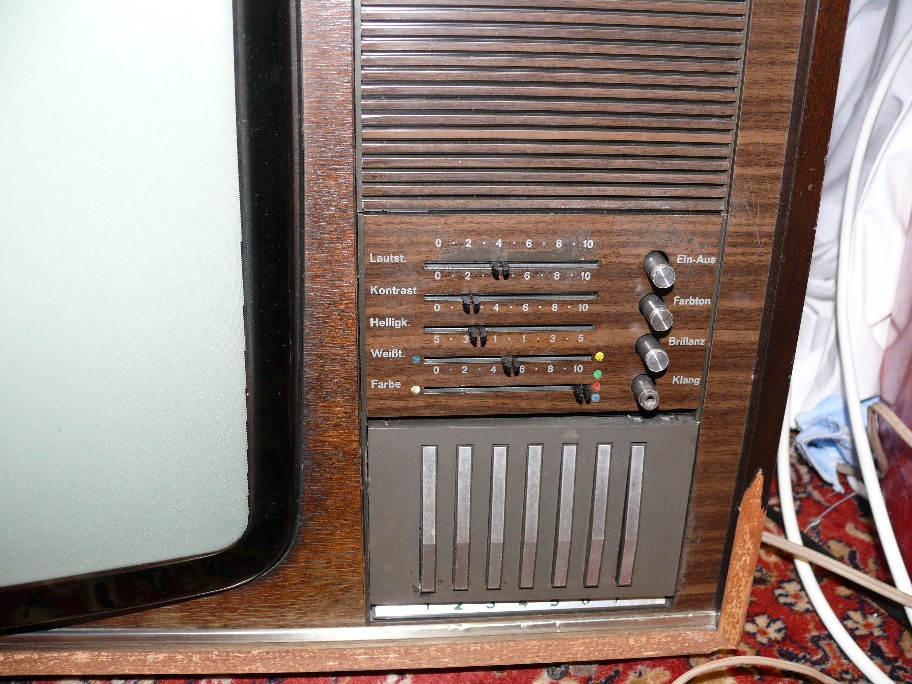

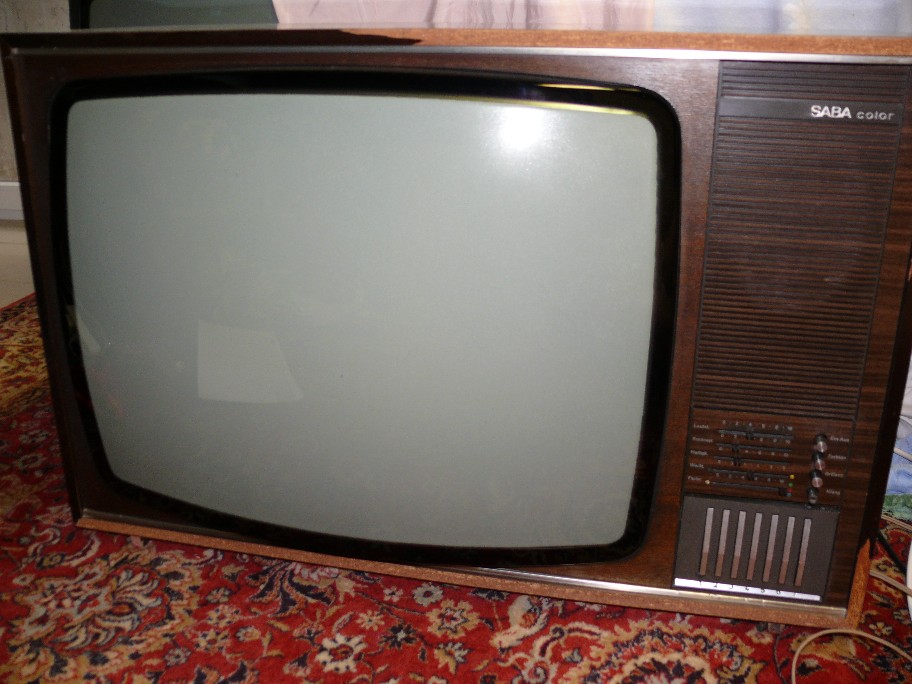

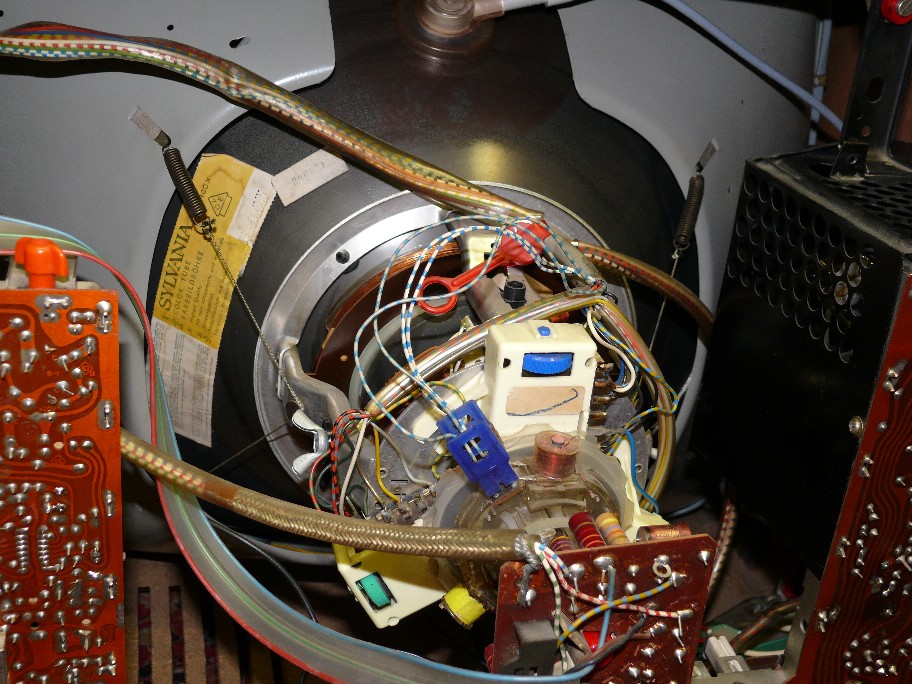

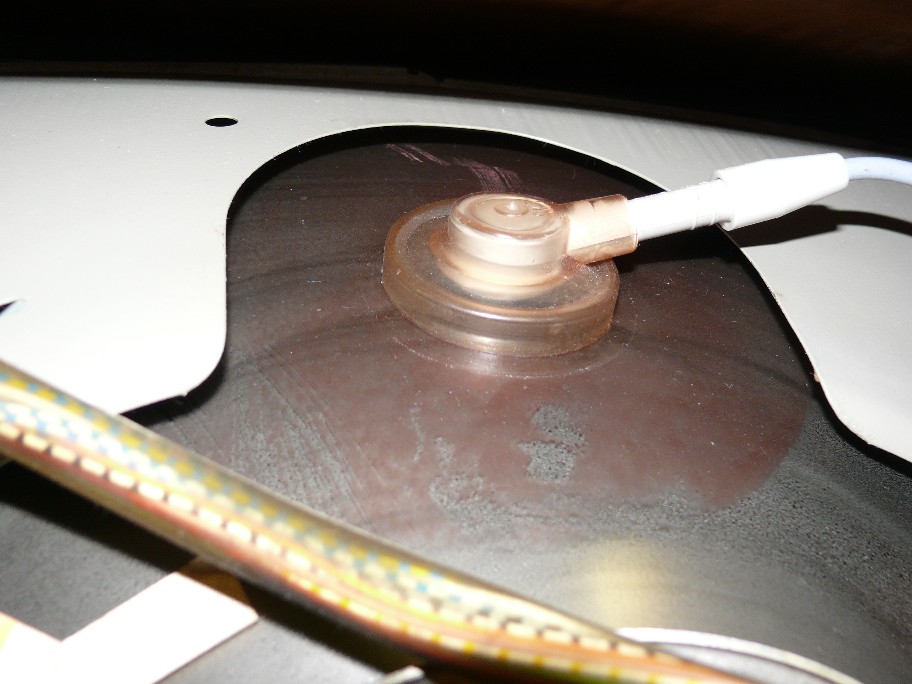

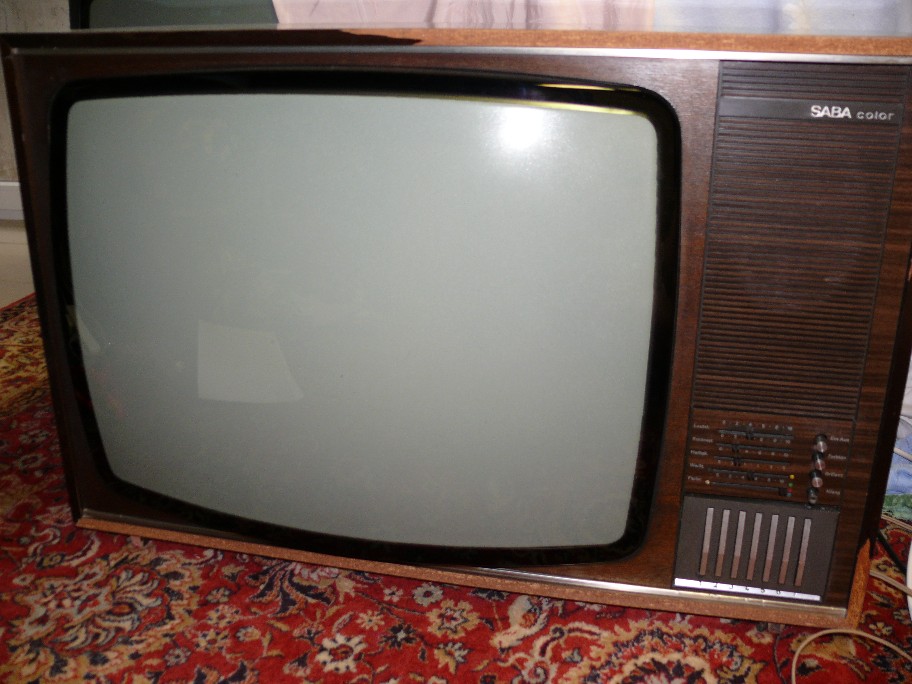

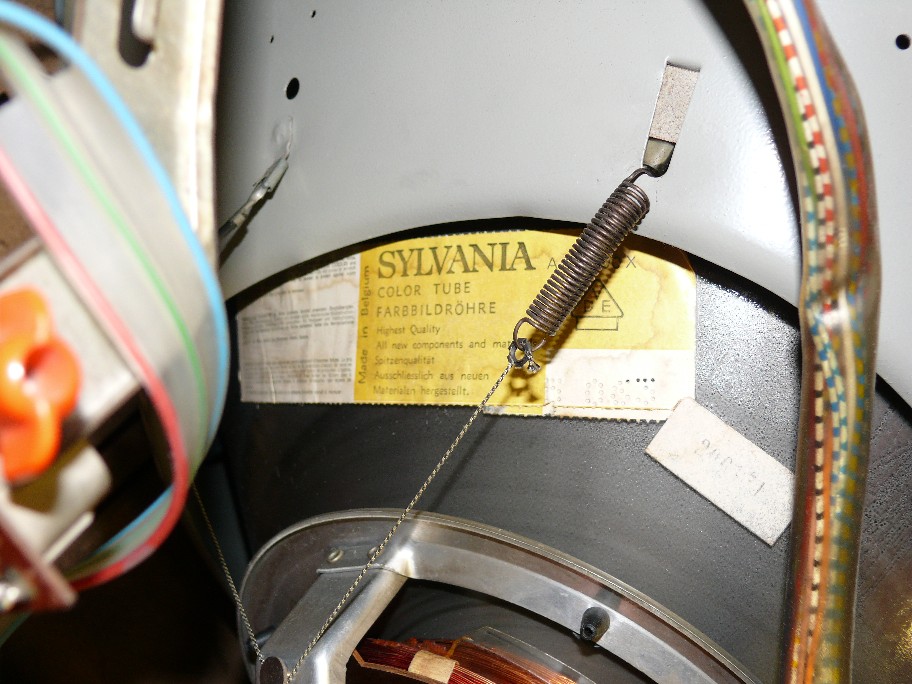

Hallo zusammen, ich möchte Euch mein neues Objekt in meiner Sammlung vorstellen. Saba Schauinsland T2600 color F Bildröhre Sylvania A67-100x Kaskade ist ne TVK32
Die Bildröhre ist noch gut (zwischen 0,9 und 1 mA). Das Gehäuse werde ich wohl einem Schreiner zum überholen geben. Die Kaskade ist leider hinüber (Kurzschluss). Ich habe zum testen ne BG1895 genommen.
Welche Kaskade wäre der richtige, endgültige Ersatz?

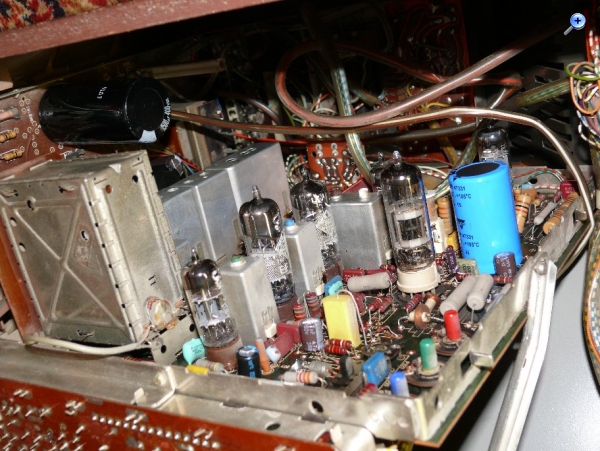

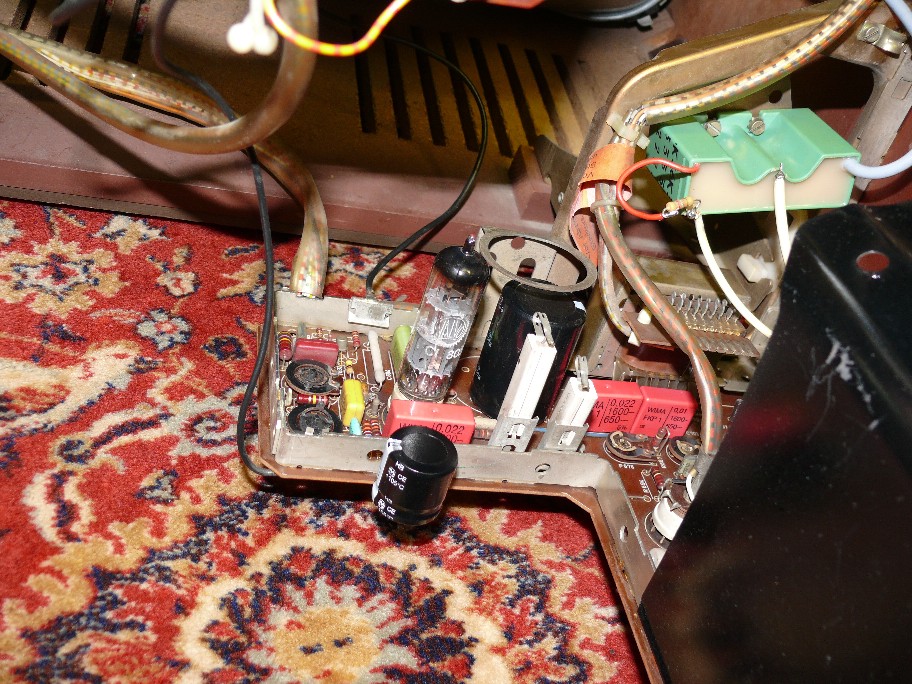

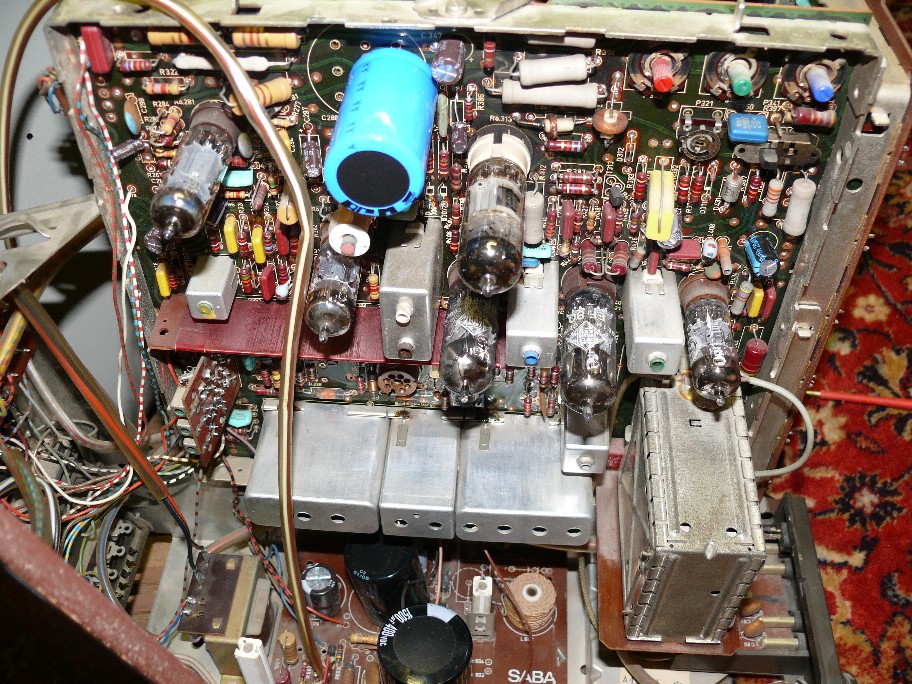

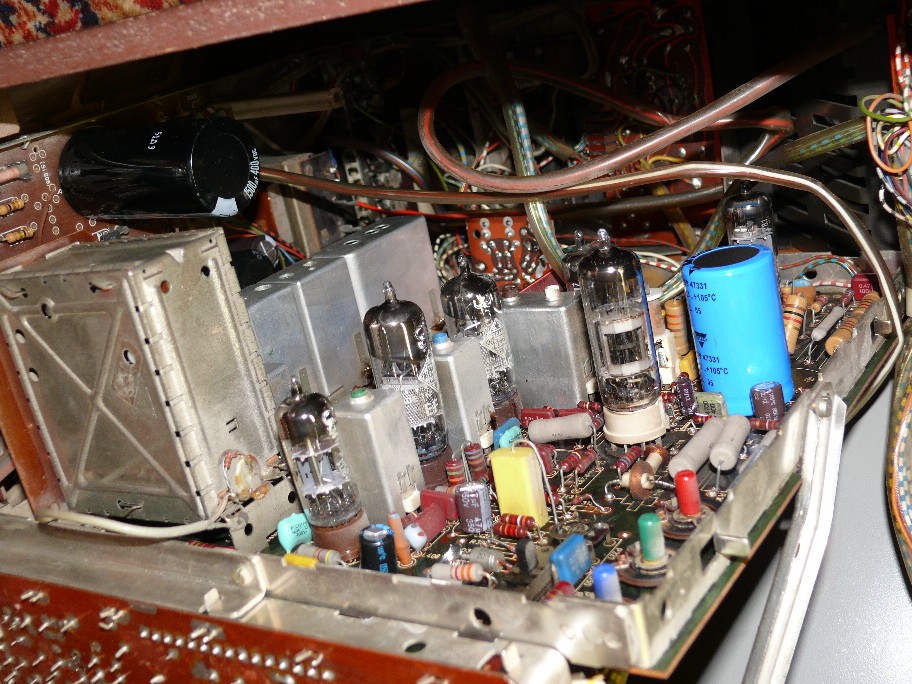

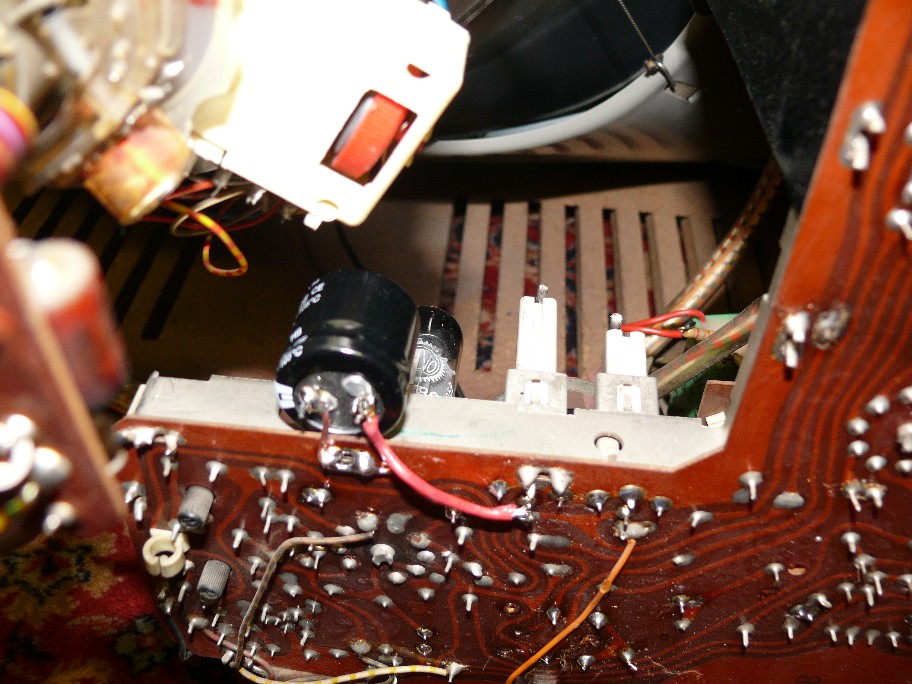

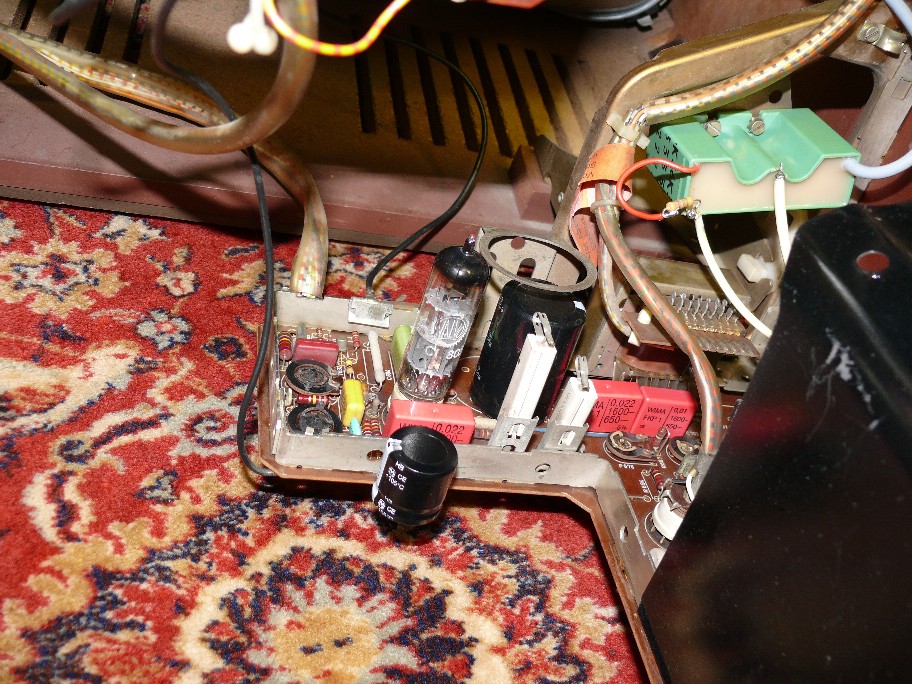

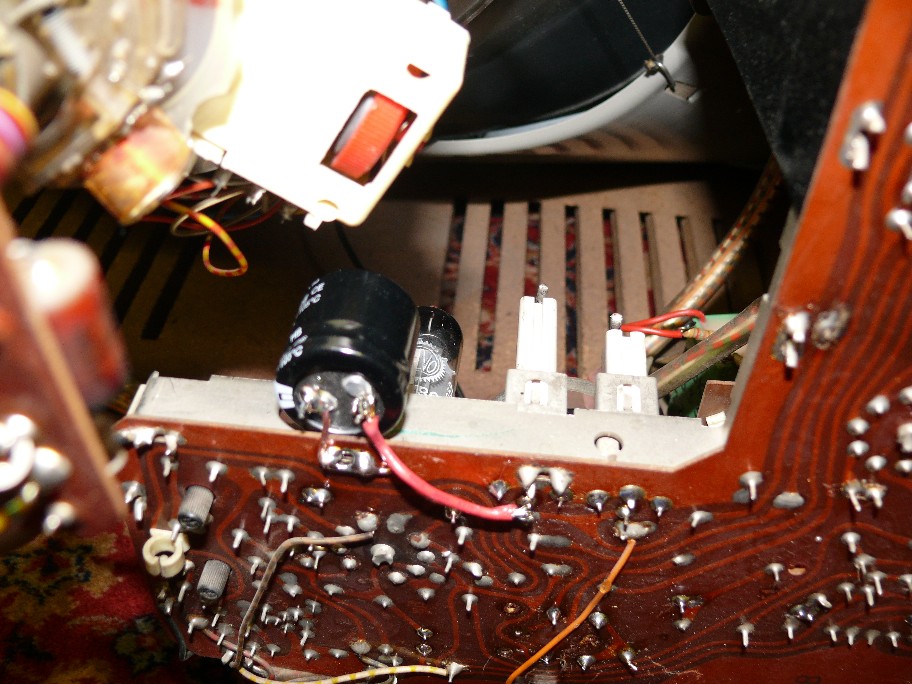

Was haltet Ihr von der Elkokur? Ich weiß, das sieht nicht mehr original aus, aber die originalen Elkos waren leider am auslaufen bzw. hatten Kurzschlüsse.

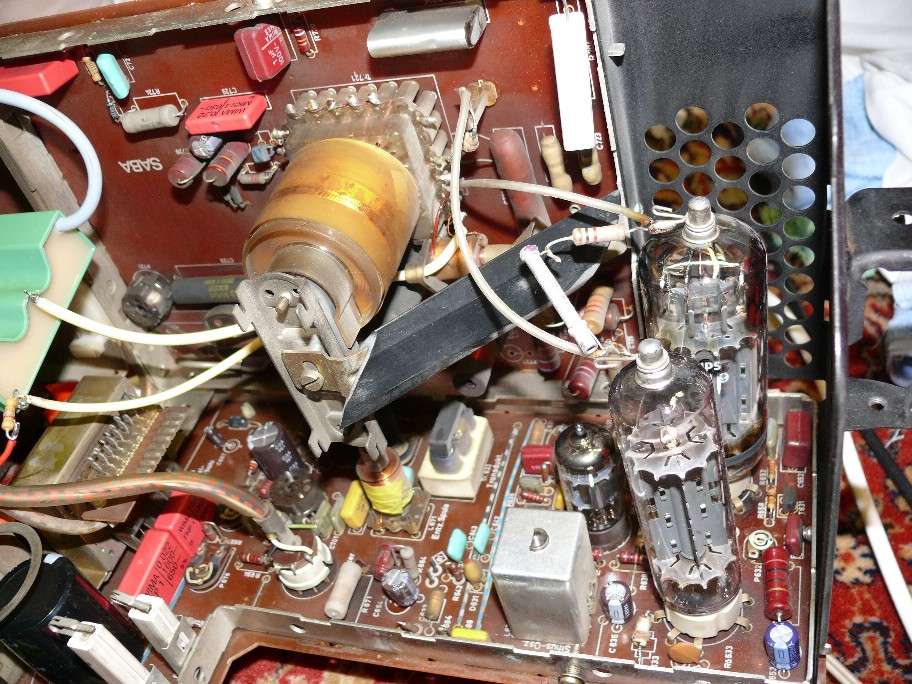

Der Ton kommt nach ca. 10 Sekunden. Die PL519 ist nach ca. 25 Sekunden hochgefahren. Die PY500 braucht fast 1,50 Minuten (auch neue/andere Röhren). Ist das normal? Wenn ich die PY „vorglühe“, dann kommt das Bild innerhalb 25 Sekunden nach dem Kaltstart. Wenn nicht, dann muß man eben 1,5 Minuten warten. Die PY500 liegt doch im Primärstromkreis des Zeilentrafos oder was macht die Röhre genau?
Dann würde ich gerne aus Neugier wissen: Kann man eine PY500 gegen eine Silizium Diode tauschen?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
die Bilder (sehr schön!) erinnern mich ein wenig an den SABA T2280color E, den ich vor ca. 28 Jahren hatte... laaang her
Die PY500 arbeitet als so genannte Boosterdiode (aus dem engl. "to boost"=aufblähen, erhöhen, steigern) und ist ein Bestandteil der Energierückgewinnungsschaltung. Die zurückgewonnene Energie wird dabei im Boosterkondensator zwischengespeichert und dient als eigentliche Betriebsspannung der Zeilenablenkendstufe.
An der Kathode (=Kappenanschluss) entstehen dabei sehr hohe Impulsspannungen von mehreren Kilovolt (Vorsicht!). Eine Siliziumdiode müsste mindestens die gleiche Spannung aushalten und den Innenwiderstand der Röhrendiode aufweisen. Ausserdem müsste ein Ersatzwiderstand die fehlende Röhrenheizung nachbilden.
Moin! Auf meinem Schlachtchassis sitzt eine TVK52, etwas vergleichbares wird es auch tun. Die Anheizzeit ist normal, mit etwas höherem Hezstrom läßt sich das vielleicht beschleunigen. Eine Vergleichsdiode in Silizium kenne ich nur für die PY88. Bei den Elkos sollte man gelegentlich mal nach Originalen suchen. Hast du auch den Graetz? Gruß Gerrit
Hi Jürgen, danke für die Antwort. Na Umbauen möchte und werde ich das Gerät natürlich nicht. Ich frage mich halt nur, wieso die PY so lange braucht bis die kommt. Andere sind auch nicht schneller in dem Gerät. Was meinst Du: Ist mein Vorgehen bei den Elkos OK, oder sollte man mehr auf die Originalität wert legen, als auf die Funktion? Ich meine diese 4 Pott Elkos gibt es ja in der Form nicht mehr. Ich habe bei fast allen Geräten die Elkos getauscht, wegen auslaufen, Kurzschlüssen, starke Erhitzung auch bei langsamen hochfahren. Formatieren ließen sich die Teile nicht mehr oder das hielt nur 2 Tage. Wenn ich Fotos bei anderen Sammlern sehe, ist immer noch die Originalbestückung zu finden. Mache ich da was falsch, bin ich zu ängstlich oder liegt es daran, dass meine Geräte meist 20 und mehr Jahre rumgestanden haben?
Einige schaben die Becherelkos ja aus und basteln neue da rein. Wenn dem so ist, dann hätte ich noch einige zu bieten ;-) !
Hi nein, den hat sich, wie auch die anderen restlichen 7 60ger Jahr Farb TV DER Italiener unter den Nagel gerissen. Aber so einen Graetz habe ich. Mit neuem Zeilentrafo, neuen Elkos und neuwertiger A66-120x Bildröhre.
Moin! Hm, die anderen hab ich gar nicht mitbekommen. Irgendwie endet da kaum noch eine Auktion mit einem alten Farbfernseher, bestimmt 80% werden vorher rausgenommen. Höchstens der K6N im Schrank morgen, allerdings kein Wunder bei einem Startpreis von 700 €. Vielleicht benutzt du die falschen Elkos? 350 V funktioniert meistens, 400 nicht. Gruß Gerrit
Hi DER Italiener, ich betone DER, kauft alles zu Höchstpreisen. Der bietet dermaßen hohe Preise, dass ein normaler Sammler keine Chance mehr hat! Der hat auch die anderen Fernseher so direkt ohne *(W)* Auktion gekauft. Die waren dort nicht mehr gelistet. Der hatte noch einen Saba mit Ultraschallfernbedienung (offenbar das Röhrengrab). Zu den Elkos: Damit habe ich eigentlich keine Probleme. Die Geräte laufen damit ohne Weiteres. Die Frage ging sich mehr darum, ob man lieber auf die Funktion verzichtet, damit innen alles Original aussieht oder wie bei mir funktionsfähig, dafür aber nicht mehr die silbernen Kondensatoren. Siehe Fotos. Bei den Netzelkos mache ich 400-450 Volt rein.
