dieser LCD FS ist nach 5 jährigem Betrieb fehlerhaft geworden. Er produziert kein Bild mehr. Der Empfang scheint aber zu funktionieren da die Programmumschaltung dem Ton nach funktioniert. Es ist so, als wenn jemand das Licht ausgeschaltet hätte. Ich hatte nun laienhaft ein Defekt der Hintergrundbeleuchtung vermutet. Aber wo befindet sich diese ? Hat jemand schon einmal so ein Gerät geöffnet und kann mir Orientierungshilfe geben ? Da ich keinerlei technische Unterlagen besitze, bin ich hilflos....
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Franz.

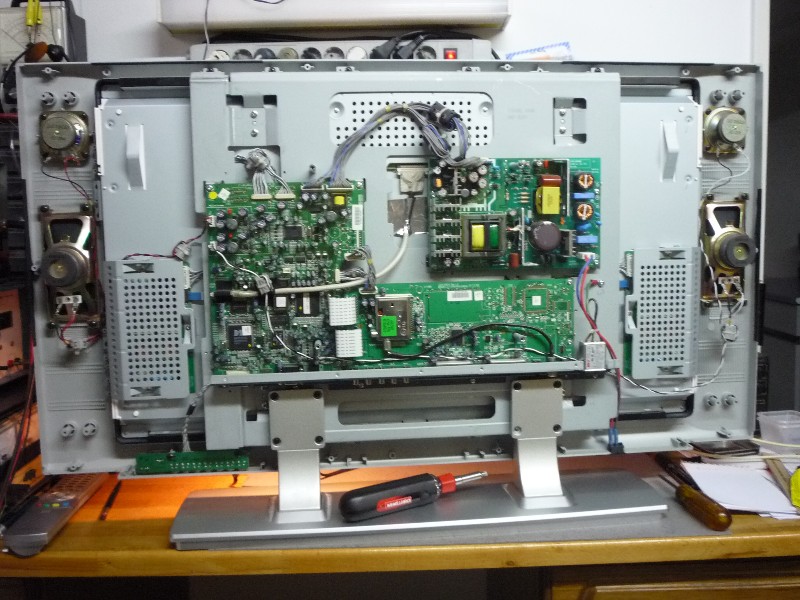

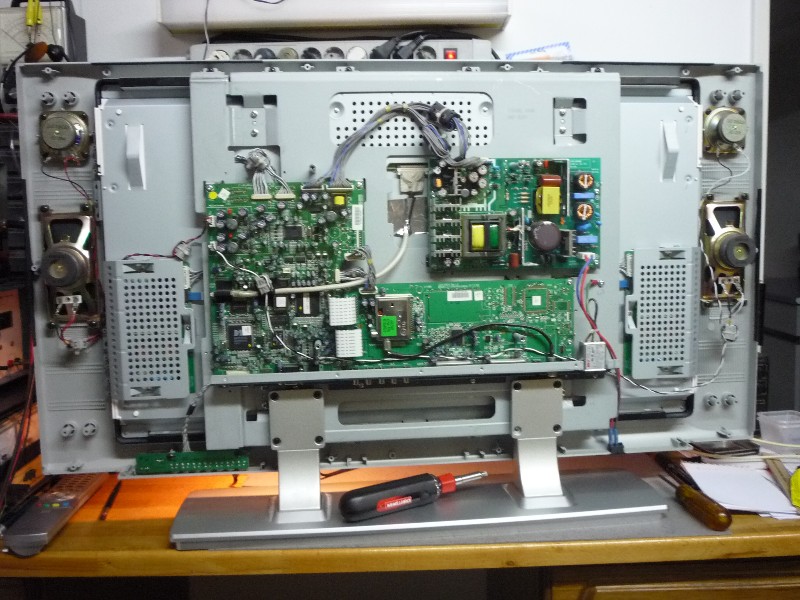

Achte mal beim Einschalten darauf, ob für etwa eine Sekunde nach dem Einschalten die Hintergrundbeleuchtung zu sehen ist. Das müßte auch von hinten rechts oder links unter der Blechverkleidung erkennbar sein. Die Ansteuerung für die Hintergrundbeleuchtung dürfte rechts und links unter den Blechhauben sitzen. Ich vermute, daß eine dieser Inverterplatinen fehlerhaft ist. Wenn Du die Platinen ausgegraben hast, gebe bitte alles, was sich darauf an Nummern finden läßt, an. Ansonsten kannst Du mit einem Ohmmeter die Wicklungswiderstände der kleinen Trafos auf den Platinen messen. Sollte bei einem Trafo ein extremer Unterschied auftreten, so ist dieser Trafo defekt.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´

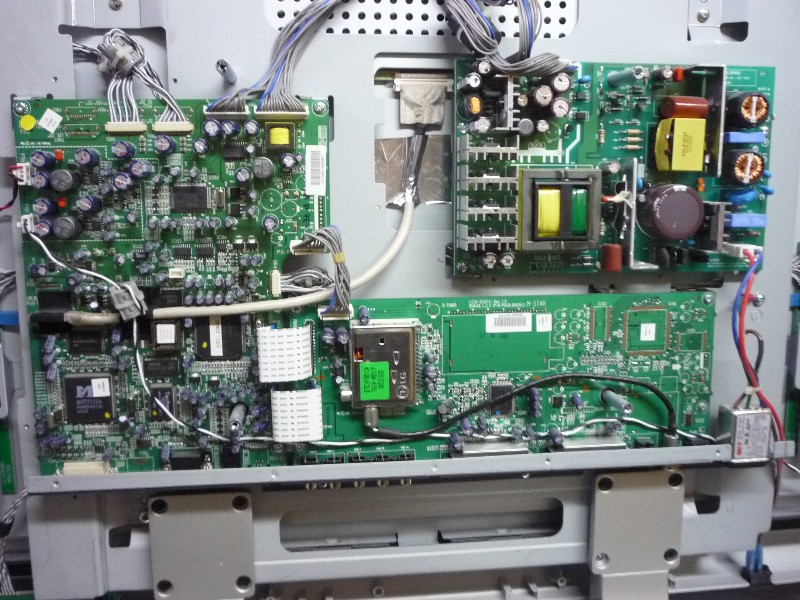

Hallo Wolle, erst mal danke, ich habe die 4 Trafos sozusagen blind ohmisch durch gemessen und keinen Unterschied feststellen können. Optisch sehen sie alle gut aus. Die Platinen tragen folg Aufschriften: Links ( von hinten gesehen ) LG - Philips LCD 6632 L - 0189A LC 320 W01 Master
Rechts LG - Philips LCD 6632 L - 0190A LC 320 W01 Slave
Beide haben einen Rev. Stand KLS -EE 32 P-M Rev. 1.2
An beiden Platinen kommt ein dünnes einadriges Kabel mit High Voltage Warnung raus, welches in den Schirm verschwindet. Ich nehme an, damit werden die Leuchtstoff Hintergrund Röhren gespeist. Wie hoch ist denn die zu erwartende Spannung und wie wird sie gemessen ? Der linke Eingang gegen den rechten ?
Jetzt, beim Einschalten tut sich nichts, kein kurzes Leuchten. Allerdings erinnere ic h mich, dass beim initialen Auftreten des Fehlers dieses kurze Leuchten beim 2. Einschalt Versuch einmal aufgetreten ist. Ich habe zwischenzeitlich erfahren, dass es für dieses Gerät keine Ersatzteile mehr gäbe. Zumin. behauptet das die frühere Service Hotline. Allerdings ist das ein offensichtlichs Philips Produkt und könnte auch in anderen Geräten verbaut worden sein ? Liebe Grüsse Franz
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Franz.
Die Spannung für die CCFL- Röhren liegt etwa zwischen 600 und 800 Volt. Ich habe diese Spannung aber nie gemessen. Die Überwachungsschaltung im Inverterbaustein fragt das Zünden der Leuchtstoffröhren ab und schaltet im Fehlerfall innerhalb einer Sekunde die Spannungserzeugung ab. Deshalb ist nur ein kurzes Aufleuchten zu sehen. Überprüfe bitte die Elkos auf den Platinen. Bei Kapazitätsverlust kommt es ebenfalls zum Schutzbetrieb, oder der Inverter läuft erst gar nicht an. Grundsätzlich sind die Boards noch zu bekommen.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Wolle, ich werde die Elkos soweit das im eingeb. Zustand u. o. Schaltbild möglich ist, versuchen zu messen. Aber es gibt gute Kunde. Ich habe bei einem Internet Händler diese beiden Platinen "als neu" erworben. Der Preis von 45 € liess mich das Risiko eingehen.. Wenn sie da sind, werde ich vom Fortgang berichten. Nochmals herzlichen Dank für Deine Unterstützung.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Wolle, ich habe nun die jeweils 4 Elko pro Platine im eingebauten Zustand gemessen. Es gibt natürlich unsinnige Werte, aber diese sind mit über 900 uF bei allen gleich . Da ich die Schaltung nicht kenne, kann ich so allenfalls einen Kurzschluss ausschliessen .
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Franz.
Schaltpläne sind mit dem Aufkommen der Flachmänner aus der Mode gekommen. Meine erste Etfahrung war die Information "Schaltungen ohne Netzteil". Dreimal darf man raten, was häufig kaputt geht. Der Gipfel war das Netzteil eines ehemaligen großen deutschen Herstellers. An Hand der Bestellnummer ein neues Netzteil besorgt, Ergebnis nix geht. Das ganze zurückgeschickt und ein anderes Netzteil bekommen, auch hier keine Funktion. Optisch waren die Netzteile nicht zu unterscheiden. Der Hintergrund waren Unterschiede in der Bestückung mit Hühnerfutter (SMD- Teile) und damit verbunden Unterschiede in der Ausgangsspannung Ustandby. Das Originalnetzteil arbeitete mit 5 Volt, der Ersatz mit 3,3 Volt. Schöne neue Welt! Zu dem Problem gab es übrigens einen Kollegentip, der den Ersatz des Mainboards empfahl. Das geht natürlich auch, nur wurde hier die Ursache nicht erkannt. Ich hoffe nur, daß die CCFL- Röhren bei dir ok sind. Aber da wissen wir nach dem Platinentausch mehr.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo Wolle, ich weiss nicht welche Lebensdauer diese CCFL Röhren haben sollen. Ich habe mal überschlagen, diese müssten so um die 7,5 TStd Betriebszeit haben. Es könnte demnach schon sein, dass hin sind. Wenn dem so wäre , und/oder wenn die neuen Platinen die Sache nicht beheben, wird der FS gemüllt. Ich hatte noch nie so ein Gerät von innen gesehen und bin einfach neugierig.
Wenn die Platinen da sind berichte ich vom Fortgang.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Franz:Ich hatte noch nie so ein Gerät von innen gesehen und bin einfach neugierig.
Hallo zusammen,
auch ich staune immer wieder, wie wenig in den heutigen Geräten ggü. den ersten TV-Röhrengeräten eingebaut ist. Wenn man die Entwicklungsgeschichte betrachtet, lässt sich ein erstaunlicher Wandel feststellen. Und last not least wurde alles immer billiger, bezogen auf die Einkommen.
Re: koreanischer LCD Fernseher Viewpia HD ready 32 ´
Hallo klaus.
Täusche Dich da mal nicht, was die Anzahl der Bauelemente angeht. Ein Widerstand ist ein Schnipsel von 1,5 X 3 mm, ein Keramikkondensator ist kaum viel größer. Was das heißt, merkst Du spätestens bei einer Reparatur auf Komponentenebene. Ein Fernsehgerät der sechziger Jahre ließ sich schaltungsmäßig noch auf einem Blatt Din A4 darstellen. Heute hast Du Fibeln mit vielen Seiten und läufst auch dabei Gefahr, Augenkrebs zu kriegen.
