Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf
  •
 1 2
 1 2
10.09.10 17:03
Klarzeichner

WGF-Nutzer Stufe 3

10.09.10 17:03
Klarzeichner

WGF-Nutzer Stufe 3

Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf

Hallo tigermund, hallo Wolle,

erstmal vielen Dank für die ausführlichen Antworten.
Das heißt also, der Empfang des Westfernsehens war von "oben" verpönt, dennoch gab es Geräte, die eigens für den Empfang des Westfernsehens in Farbe ausgerüstet waren. Merkwürdig eigentlich.

Merkwürdig auch: Der erste Color in der DDR, der color 20 war doch seiner Zeit als Volltransistorgerät weit voraus, dagegen waren die Geräte der 80er Jahre weit dem Weststandard hinterher: Die Inline-Röhre war bei uns schon ab Ende 1975 eingeführt worden. Ich hatte mal einen 1981er DDR-Color vor Jahren auf dem Arbeitstisch. Typ weiß ich nicht mehr. Was mich positiv überrascht hat, war der vorbildliche Aufbau, bilderbuchmäßig. Gewundert hat mich dagegen die sehr rundliche 61cm-Deltaröhre, die eine Seitenkrümmung hatte wie bei uns die 63er Deltaröhre Ende der 60er. Das Bild war aber gut. Mehr Erfahrung mit ostdeutschen Fernsehern habe ich leider nicht. Ich hätte gern einen Rafena Stadio 2 oder 102, die finde ich besonders vom Design ganz toll. Aber immer wenn so was in der Bucht ist, steht das Ding irgendwo im tiefsten Osten, wo ich kaum, jedenfalls nicht mit dem Auto vorbeikomme.

Und speziell an tigermund: Mit Luxusgerät meinte ich eben ein Modell der obersten Preis- und Ausstattungsklasse. Dass die Dinger bei euch immer superteuer waren ist mir bewusst. Andererseits: Als meine Eltern 1975 den ersten Farbfernseher kauften (wir sind etwa gleich alt, ich war gerado eingeschult), hat der Nordmende 2000 Mark gekostet. Die hat mein Vater auch nicht aus dem Ärmel geschüttelt, bestimmt nicht. (Es gab sogar Streit mit meiner Mutter, die strikt gegen die Anschaffung war, weil der alte Schwarzweiße noch lief). Das war eine fette Anschaffung und der Apparat wurde erst nach über 15 Jahren ersetzt (und gehört heute natürlich zu meiner Sammlung). Das Gerät war übrigens heruntergesetzt von 2498,- auf 2000, weil es ein ausgelaufenes Modell war: Mit Deltaröhre :-)

Gruß vom Klarzeichner

!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
19.09.10 01:09
tigermundm

WGF-Einsteiger

19.09.10 01:09
tigermundm

WGF-Einsteiger

Frage zum AV(K)-Modul, Colormat 4506(A) Baujahr Mai 1987 RFT DDR

Liebe Forumer, hallo Wolle und Jürgen rf,

endlich ist es so weit!
Am Dienstag, 14. Sep. kam endlich mein Packet mit meinem ersehnten AVK – Modul 1204.28-25.00 zur Nachrüstung einer Scartbuchse für mein Fernsehgerät Colormat 4506A.
Meine zwei Fragen habe ich an den Schluss meines Beitrags gestellt. Für Eure Hilfe wäre ich sehr Dankbar
Lieber Jürgen jetzt kann ich doch originale Bauteile verwenden und ein Nachbau des Bausteins bleibt mir erspart, da hätte ich bestimmt weitere Tipps von Dir gebraucht.
Lieber Wolle, danke noch einmal für den Hinweis dass es sich um einen seriösen Anbieter handelt.

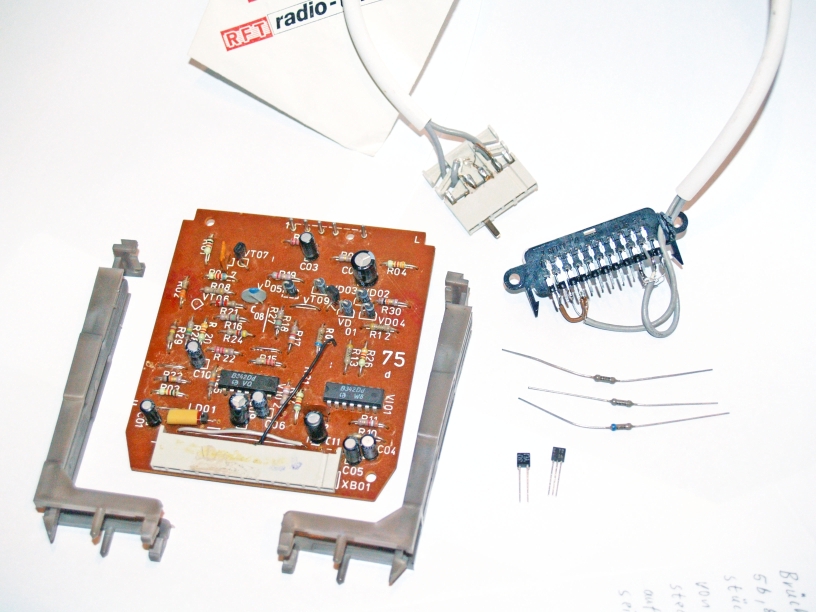

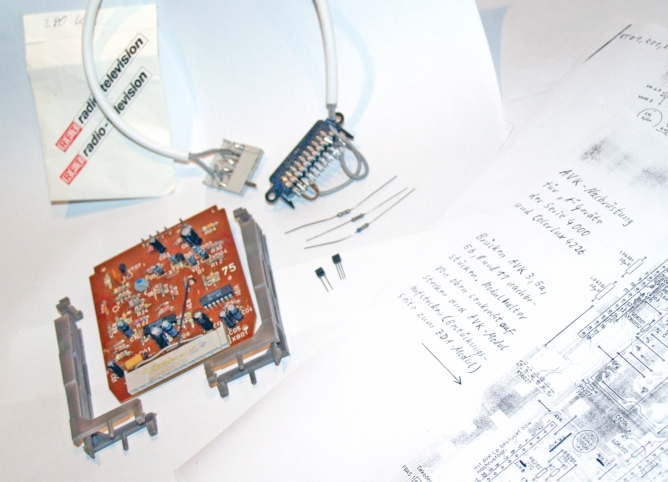

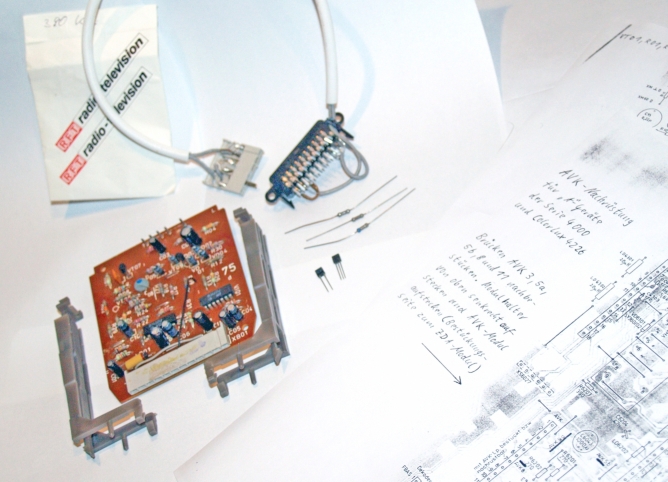

Alle Bauteile mit Einbauanleitung, Scartbuchse und Halterung sind sachgemäß, ordentlich, sogar mit Luftpolstern verpackt, schnell bei mir daheim angekommen.







Da ich mit dem Elektronik Hobby erst angefangen habe, standen mir natürlich die Haare zu Berge, als ich in der mitgelieferten Einbauanleitung las, das ich für den Einbau des
AVK – Moduls 1204.28-25.00 zur Nachrüstung einer Scartbuchse für das Fernsehgerät Colormat 4506A, mehrere Lötarbeiten an den unterschiedlichsten Modulen durchzuführen habe. Na ja, wird schon schief gehen sagte ich mir und machte mich sogleich ans Werk. Zuerst nahm ich mir die Speicher-Leiterplatte 7251.01-40.00 vor.

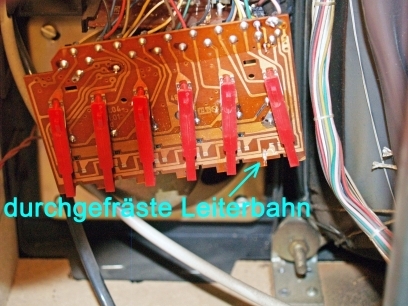

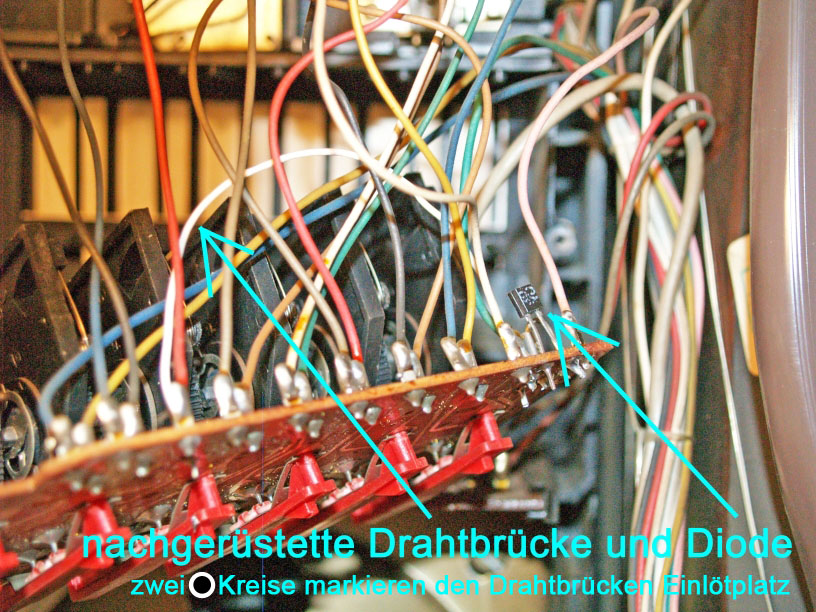

Wie man sieht fräste ich den in der Einbauanleitung beschriebenen Leiterzug durch. Na und danach lötete ich die mitgelieferte Diode VD SAY 30 ein. Die nach zu bestückende Brücke fertigte ich aus Schaltdraht an und fand auch sofort die Lötplätze, die durch zwei weise Kreise auf der Speicher-LP gekennzeichnet sind. Geschafft! Also alles wieder zusammenbauen.

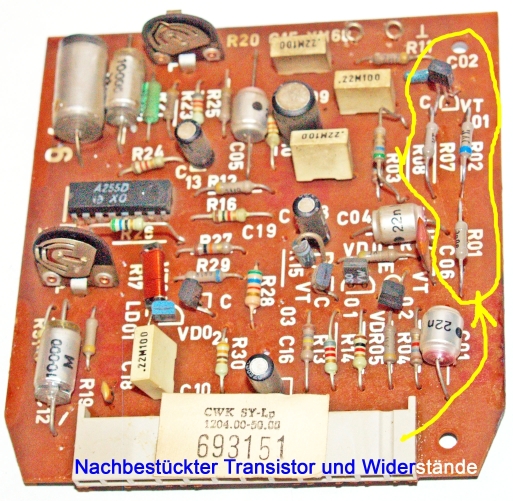

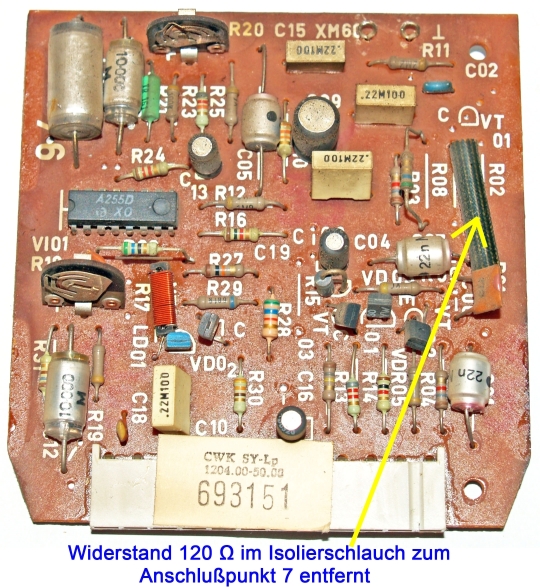

Nun zum SY-Modul 1204.23-50.00. Alle nach zu bestückenden Bauelemente sind in der Einbauanleitung sehr gut beschrieben worden und somit eine Erleichterung für mich.

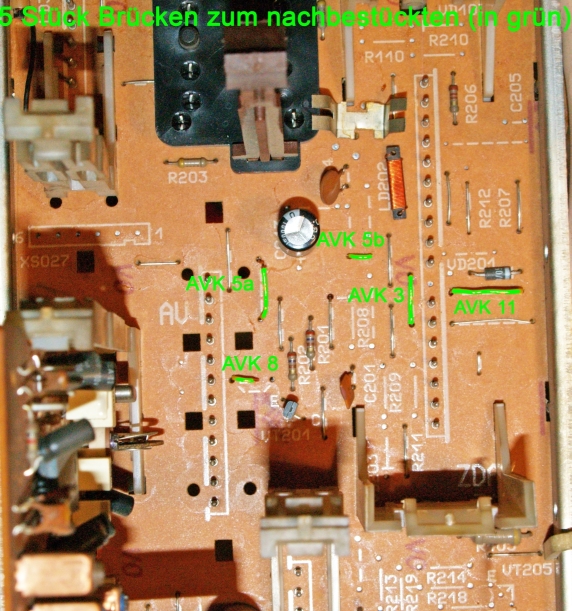

Jetzt ging’s ans Chassis. Meins hat die Leiterplatten Nummer 1204.60-21.01 und soweit wie ich sehen konnte ist das gleich dem Chassis mit der Leiterplatten Nummer 1204.28-25.00 von der Service Anleitung Ausgabe H 9 für Colormat 4506 A, Colormat 4510 A und Colormat 4610 A vom VEB Fernsehgerätewerk „Friedrich Engels“

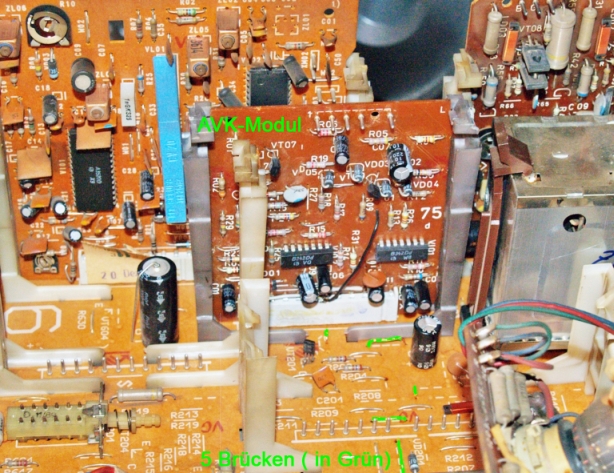

Soweit so gut, nun konnte ich die mitgelieferten Plastik-Leiterplatten-Modul-Halterungen auf den, für das AVK – Modul vorgesehenen Chassis Steckplatz hinein klicken, um das AVK – Modul 1204.28-25.00 mit seiner 12poligen Buchse XB7501 auf den 12poligen
AVK Chassis - Steckplatz aufzustecken.

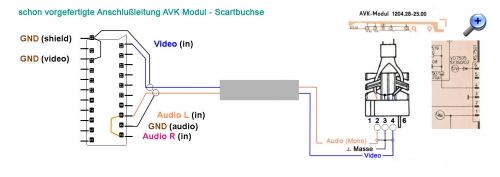

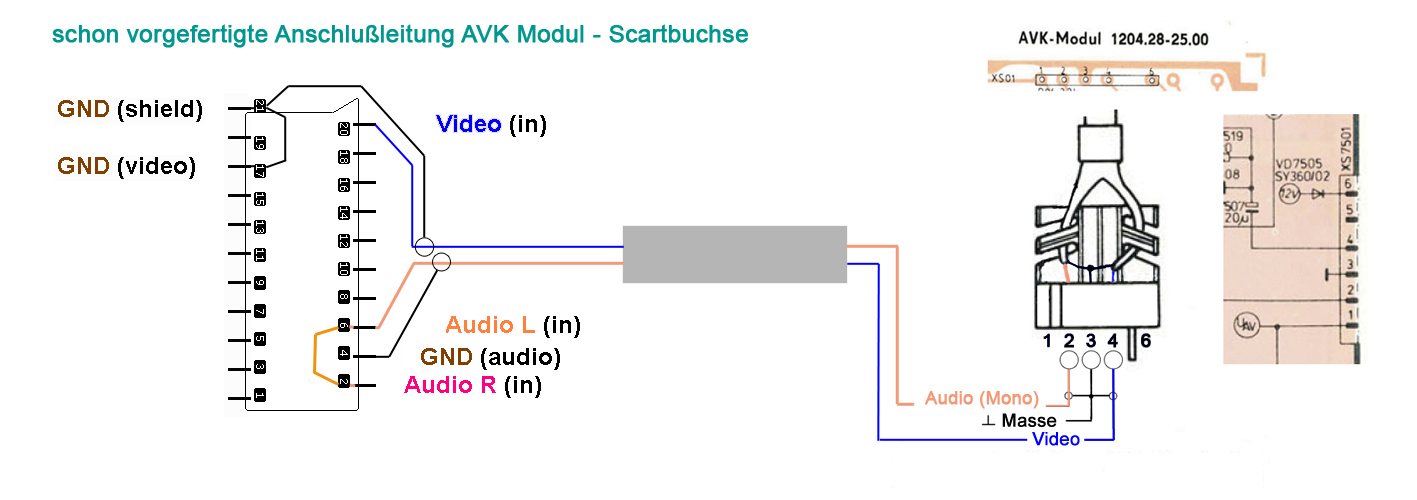

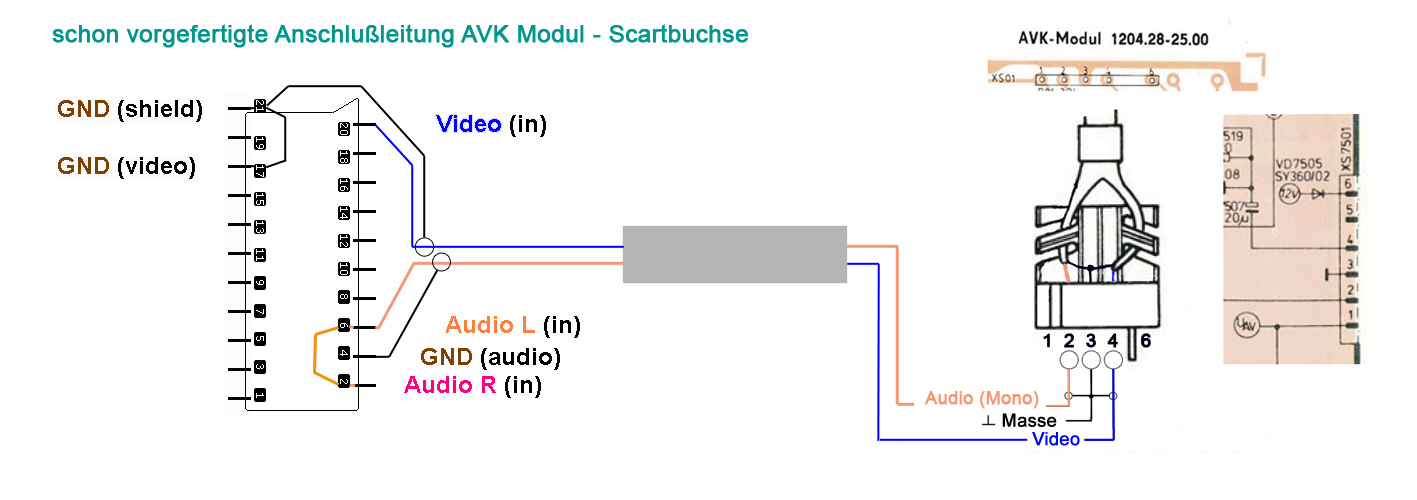

Die Anschlussleitung die das AVK-Modul mit der Scartbuchse verbindet kam schon vorgefertigt mit dem Packet, somit brauchte ich nur noch diese Verbindung herstellen.

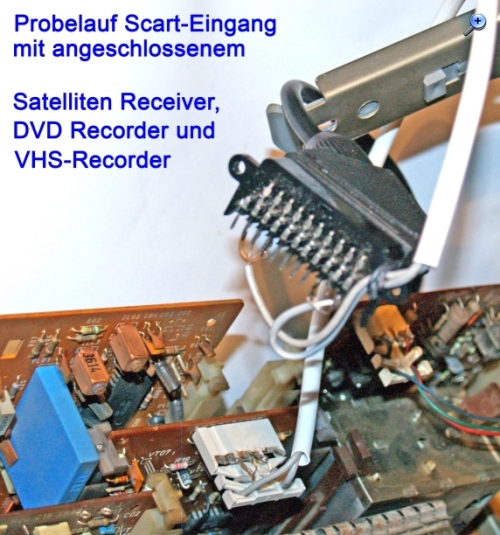

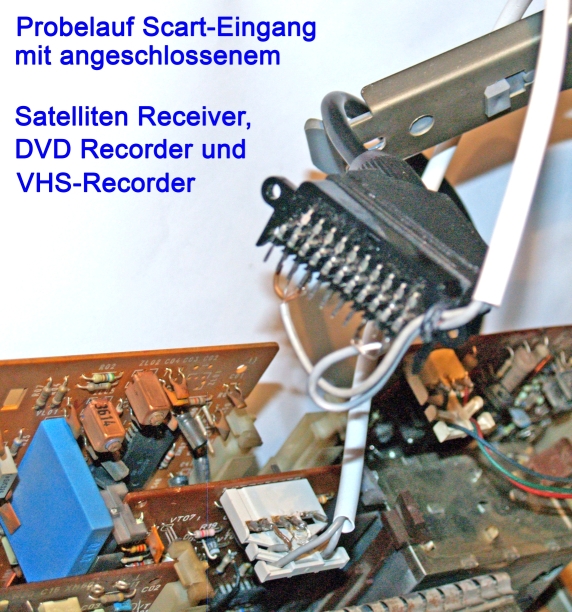

Jetzt steht einem Probelauf nichts mehr im Wege. Schnell die neue Scartbuchse am Colormat 4506 A mit einem Scart Verbindungskabel und dem Scart Ausgang des Satelliten Receiver verbunden.

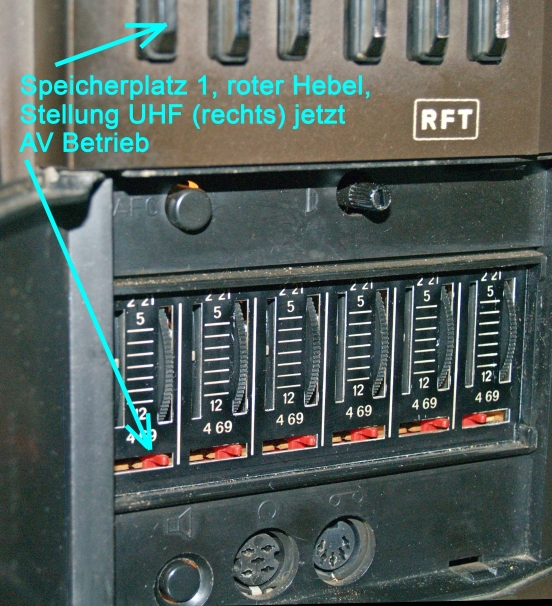

Speicherplatztaste 1 an den Tasten zur Programmumschaltung, an der Frontseite des Colormat 4506 A gedrückt und roten Bereichswahlschalter in Stellung UHF ganz nach rechts. Alle Geräte eingeschalten und oh Freude, supi Fernsehbild.





Meine 1. Frage an Euch Profis, da ich auf diesem Gebiet ein Anfänger bin:

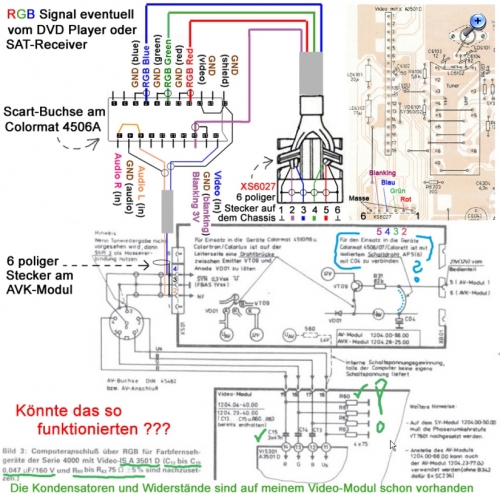

Mein LG RH188H DVD Recorder besitzt einen analogen Komponenten – Ausgang, der
die Y Pb Pr-farbkodierten Videodaten über drei getrennte Cinch-Buchsen ausgibt.
Und da wie ich gelesen habe, Component Video unter den analogen Übertragungsvarianten neben Progressive RGB die geeignetste analoge Verbindungs- und Signalform zur Übertragung von Videodaten vom DVD-Player oder DVB-Empfänger zum Anzeigegerät darstellt, wollte ich Euch fragen ob ich diesen Übertragungsweg eventuell mit dem Colormat 4506 A auch nutzen kann?

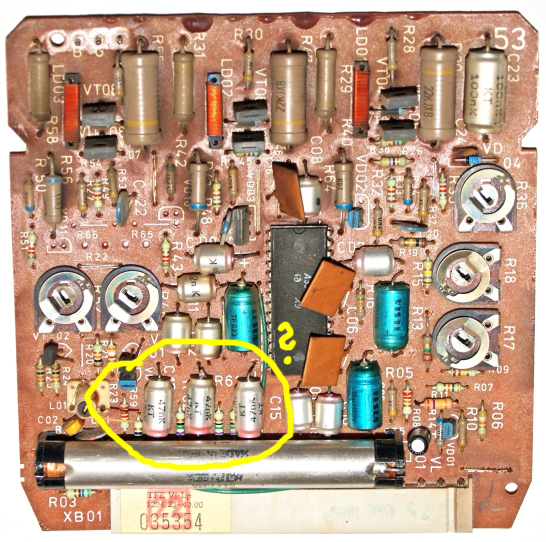

Mir ist bei meinem Video-Modul mit dem Integrierten Schaltkreis A 3501 D, des Colormat 4506 A aufgefallen, dass die Kondensatoren C13 bis C15 mit 47nF/160V und die Wiederstände R60 bis R63 mit 75 Ohm für einen Computeranschluss über RGB schon enthalten sind.

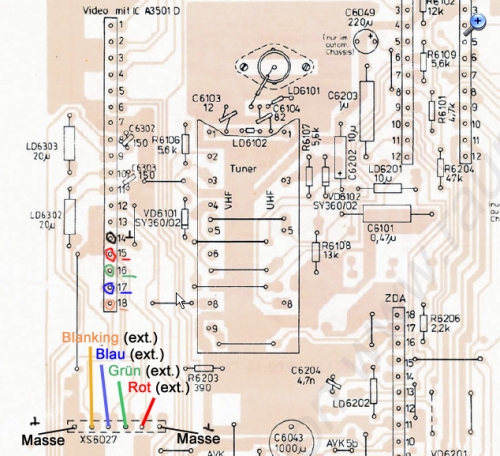

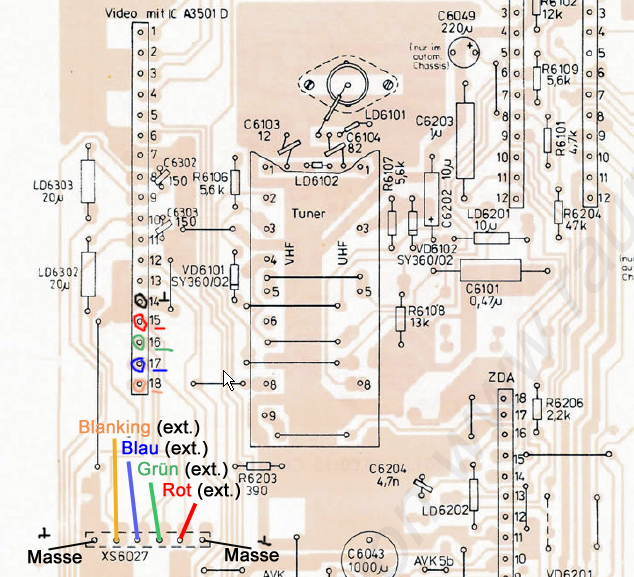

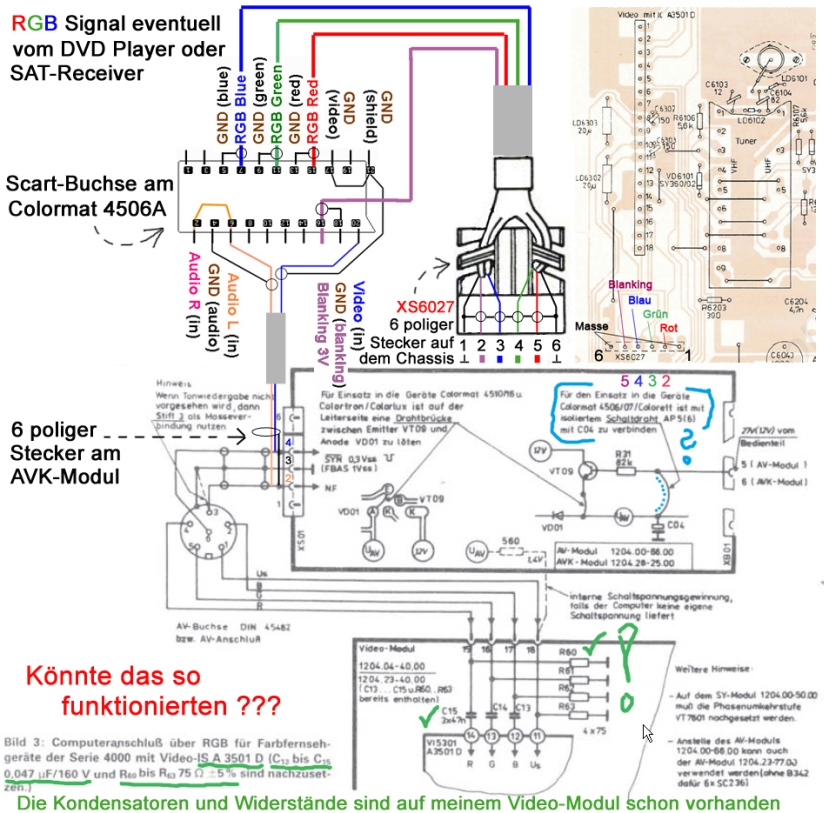

Könnte ich da nicht theoretisch über den Steckplatz XS6027 ein
RGB-Signal direkt oder auch über den Scart-Anschluss anlegen.



... nächster Abschnitt folgt! ...

Zuletzt bearbeitet am 19.09.10 15:14

Datei-Anhänge
01 luftig verpackt.JPG 01 luftig verpackt.JPG (350x)

Mime-Type: image/jpeg, 122 kB

02 Packet Inhalt AVK Modul.JPG 02 Packet Inhalt AVK Modul.JPG (429x)

Mime-Type: image/jpeg, 282 kB

03 Packet Inhalt AVK Modul.JPG 03 Packet Inhalt AVK Modul.JPG (326x)

Mime-Type: image/jpeg, 221 kB

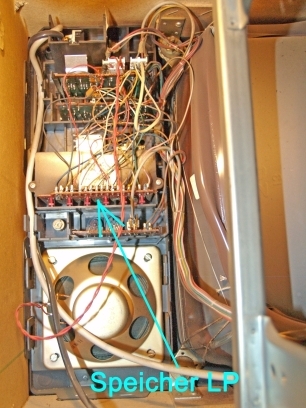

04 Speicher LP.JPG 04 Speicher LP.JPG (324x)

Mime-Type: image/jpeg, 140 kB

05 unterbrechen der Leiterbahn.JPG 05 unterbrechen der Leiterbahn.JPG (328x)

Mime-Type: image/jpeg, 142 kB

06 nachgerüstette Brücke und Diode.JPG 06 nachgerüstette Brücke und Diode.JPG (369x)

Mime-Type: image/jpeg, 213 kB

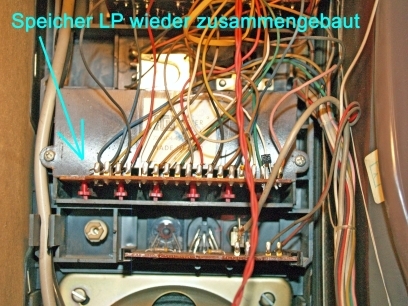

07 zusammengebaute Speicher LP.JPG 07 zusammengebaute Speicher LP.JPG (309x)

Mime-Type: image/jpeg, 155 kB

08 SY-Modul vorher.JPG 08 SY-Modul vorher.JPG (374x)

Mime-Type: image/jpeg, 322 kB

09 SY-Modul danach.JPG 09 SY-Modul danach.JPG (346x)

Mime-Type: image/jpeg, 275 kB

10 Chassis Brücken 5 Stück.JPG 10 Chassis Brücken 5 Stück.JPG (349x)

Mime-Type: image/jpeg, 352 kB

11 AVK Modul auf seinem Chassis Steckplatz.JPG 11 AVK Modul auf seinem Chassis Steckplatz.JPG (336x)

Mime-Type: image/jpeg, 311 kB

12 Skizze AV Anschlußleitung - Scartbuchse.jpg 12 Skizze AV Anschlußleitung - Scartbuchse.jpg (408x)

Mime-Type: image/jpeg, 188 kB

13 vorgefertigte AV Anschlußleitung - Scartbuchse.jpg 13 vorgefertigte AV Anschlußleitung - Scartbuchse.jpg (306x)

Mime-Type: image/jpeg, 53 kB

14 Test Scart-Anschluß.JPG 14 Test Scart-Anschluß.JPG (416x)

Mime-Type: image/jpeg, 324 kB

15 AV-Betrieb Stellung UHF (rechts).JPG 15 AV-Betrieb Stellung UHF (rechts).JPG (593x)

Mime-Type: image/jpeg, 330 kB

16 RGB Anschluss Nachrüstung C47nF u. R75Ohm am Videomodul m. A 3501 D.jpg 16 RGB Anschluss Nachrüstung C47nF u. R75Ohm am Videomodul m. A 3501 D.jpg (451x)

Mime-Type: image/jpeg, 389 kB

17 Frage RGB Skizze.jpg 17 Frage RGB Skizze.jpg (386x)

Mime-Type: image/jpeg, 391 kB

18 Frage RGB Steckplatz XS6027.jpg 18 Frage RGB Steckplatz XS6027.jpg (357x)

Mime-Type: image/jpeg, 356 kB

19.09.10 01:17
tigermundm

WGF-Einsteiger

19.09.10 01:17
tigermundm

WGF-Einsteiger

Frage zum AV(K)-Modul, Colormat 4506(A) Baujahr Mai 1987 RFT DDR

... Fortsetzung ...

Nun habe ich gelesen, das das analoge Component Video YPbPr-Signal nichts mit dem RGB-Signal gemein hat, da beim RGB-Signal die Farben jeweils in einem eigenen Kanal übertragen beziehungsweise gespeichert werden und das das bei Component Video benutzte YPbPr-Signal aus dem Helligkeitssignal "Y" sowie den Farbabweichungssignalen "Pb" für die Abweichung von Grau auf einer Blau-Gelb-Skala sowie "Pr" für die Abweichung von Grau auf einer Rot-Türkis-Skala besteht. Und das das Synchronisationssignal keine eigene Leitung benötigt, sondern im Helligkeitssignal "Y" enthalten ist.

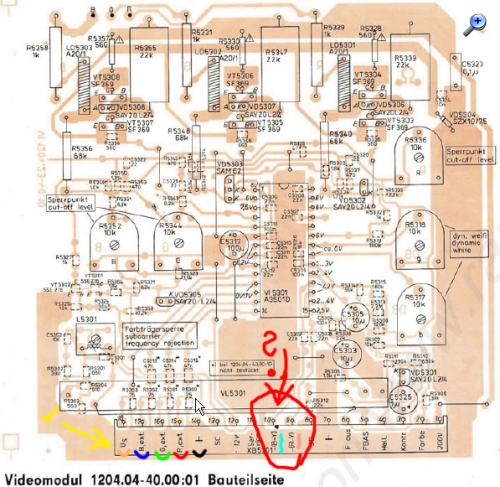

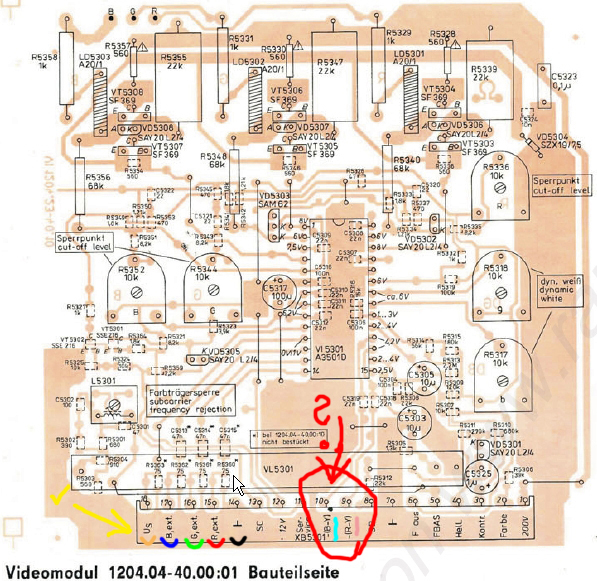

Na ja da hatte ich mir so gedacht, das man eventuell etwas mit dem
Video-Modul Steckplatz 10 (B-Y = Blau – Helligkeitssignal) und 9 (R-Y = Rot – Helligkeitssignal) anfangen könnte?
Oder liege ich da total falsch?



Meine 2. Frage an Euch:
Mir ist beim Lesen im Internet über den Colormat 4506A folgendes Zitat aufgefallen:
… „Die Dinger sind zäh wie Schuhsohle, wenn man die 3 bekannten Lötstellen (Horiz. Brückenspule, Netzteil, Zeilentrafo) nachlötet“ …
Nun war ich etwas verwirrt über die Zahl 3, da derjenige offensichtlich vier Bereiche zum Nachlöten benannt hat. Liege ich mit meiner Vermutung richtig, dass es sich um nachfolgende Bauteile handelt?

1. (Horiz.) LD6602 Spule für horizontale Linearität
2. Brückenspule LD6604
3. Netzteil T6020
4. Zeilentrafo T6602

Und sind nur die Lötaugen der Bauteile gemeint oder der gesamte Bereich ringsherum?

Ich danke Euch jetzt schon für Eure Hilfe
Mit lieben Grüßen
Marcus

Zuletzt bearbeitet am 19.09.10 14:58

Datei-Anhänge
19 Frage RGB Anschluss Video-Modul (B-Y) (R-Y).jpg 19 Frage RGB Anschluss Video-Modul (B-Y) (R-Y).jpg (431x)

Mime-Type: image/jpeg, 369 kB

20.09.10 20:44
Wolle

WGF-Premiumnutzer

20.09.10 20:44
Wolle

WGF-Premiumnutzer

Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf

Hallo Marcus.

Die kritischen Lötstellen betreffen den Zeilentrafo, den Trafo für das Schaltnetzteil und die Spulen im horizontalen Ablenkkreis. Die Ursache für das Reißen der Lötverbindung sind zu sparsamer Einsatz von Lötzinn und mechanisches Schwingen der Bauelemente. Es sollte auch die Qualität der Lötstellen von Kondensatoren im Ablenkteil kontrolliert werden. Auch hier treten gern Rißstellen auf.
Die drei Eingangspins am RGB- Modul köännen zum Anschluß eines Computers mit entsprechendem Interface oder zur Ansteuerung durch einen Videotextdecoder verwendet werden. Eine Verwendung zur Bilddarstellung ist nicht möglich.
Die Eingänge R-Y und B-Y werden vom Farbdecoder angesteuert. Eine Ansteuerung aus einer Signalquelle ist damit nicht möglich, da das Synchronsignal für das SY- Modul fehlen würde und der TDA3501 mit dem Signal nichts anfangen könnte. Damit bleibt es bei einer Ansteuerung durch ein FBAS- Signal.

Mit vielen Grüßen.
Wolle

20.09.10 21:06
roehrenfreak

nicht registriert

20.09.10 21:06
roehrenfreak

nicht registriert

Re: Colormat 4506(A) Baujahr Mai 1987 RFT DDR, Reparatur Hilferuf

Hallo Marcus,

erst einmal beglückwünsche ich Dich zu der offenbar problemlos gelungenen Modifikation Deines RFT-Farbfernsehers und wünsche Dir viele ungetrübte Betriebsstunden mit diesem wohl sehr gut durchkonstruierten Gerät. Respekt, dass Du Dich an diese, recht anspruchsvolle Aufgabe heran getraut hast und alles auf Anhieb funktioniert. Das lässt eine saubere, systematische Arbeitsweise vermuten, der genau richtige Weg in solchen Fällen. Gut gemacht - weiter so!

Den Erläuterungen von Wolle habe ich nichts weiter hinzu zu fügen - die Aussagen sind völlig präzise und richtig.

Freundliche Grüsse,
Jürgen rf

Noli turbare circulos meos (Störe meine KREISE nicht! - Archimedes)
