Habe mir inzwischen den Plan mal angesehen, glaube aber nicht daß ich da mit dem Umstricken richtig klar komme. wenn mir da noch mal jemand helfen kann?
Grüße, Thorsten
...wenn das Dampfradio seinem Namen alle Ehre macht, könnte es an der 10A Sicherung liegen...
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Was ist eigentlich bei dem Originaltrafo defekt, Primärwickel oder Hochspannungswickel? Im Zweifelsfall kann der Hochspannungswickel nach dem Zerlegen des Trafos ausgebaut werden. Wenn sich ohne Hochspannungswickel die richtige Boosterspannung einstellt und an der Anode der PL36 Funken gezogen werden können, ist der Primärwickel in Ordnung.
Danke für Deine Antwort. Damit müssen wir wohl die Polarität der Spannungen von den Hilfswicklungen erraten, weil in meiner Schaltung keine Oszillogramme angegeben sind. Läßt sich ein ÜHA73 mechanisch unterbringen? Der Trafo ist zwar steckbar ausgeführt, müßte sich notfalls aber auch einlöten lassen. Auch ein Nachwickeln wäre grundsätzlich möglich, allerdings kenne ich hierzu Deine Voraussetzungen nicht. Die hohen Impulsspannungen stellen hier einige Anforderungen hinsichtlich Isolation.
...nein Nachwickeln wird bei mir nichts. Kein Material und keine ausreichende Kentnisse vorhanden. Mechanisch ist es kein Problem den ZTR in der alten Halterung unterzubringen.
Grüße, Thorsten
...wenn das Dampfradio seinem Namen alle Ehre macht, könnte es an der 10A Sicherung liegen...

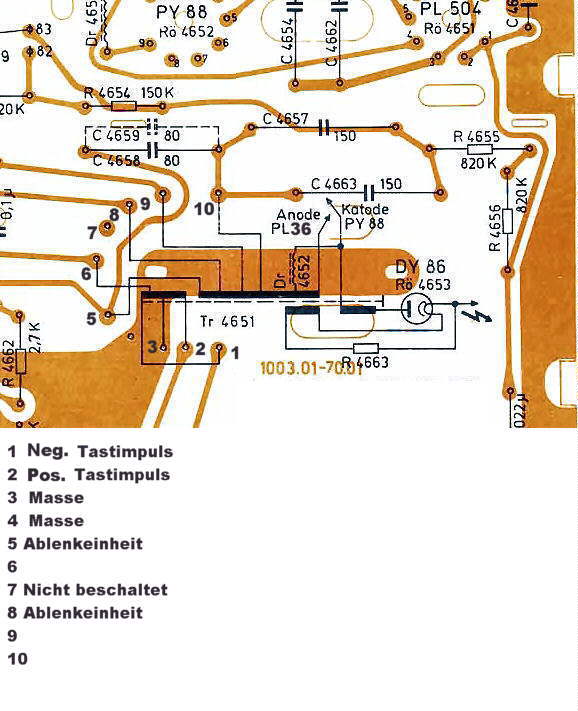

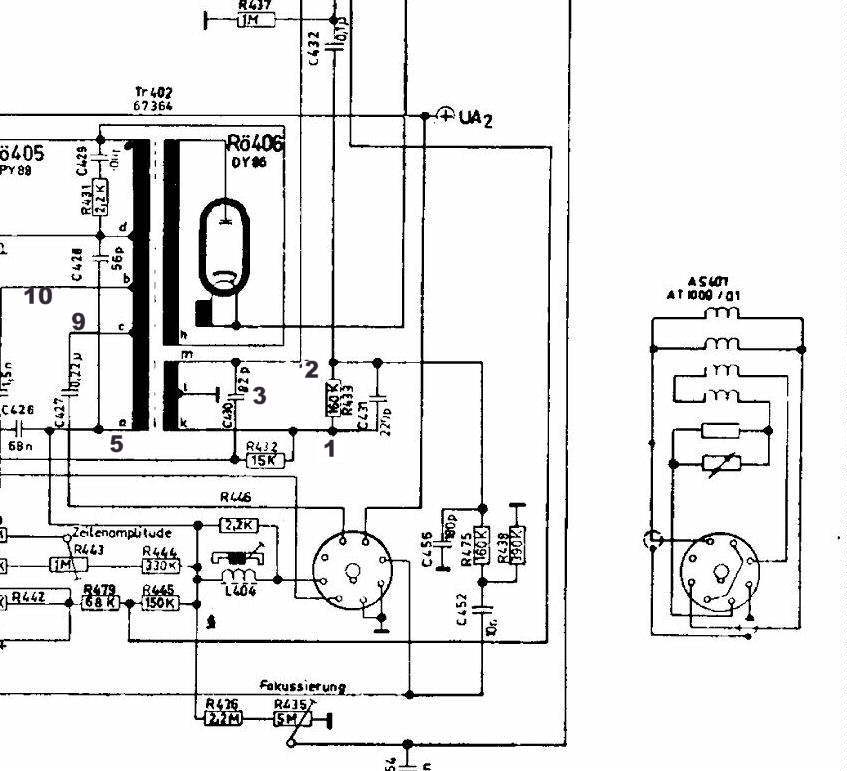

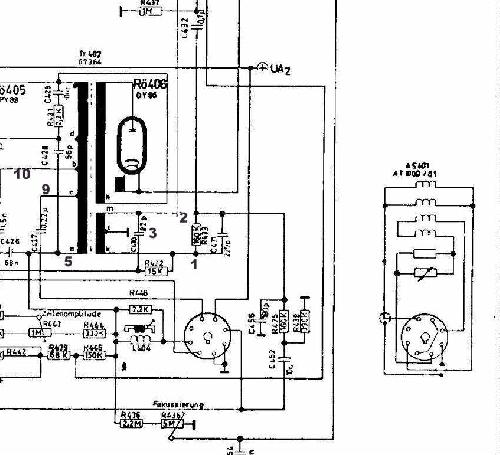

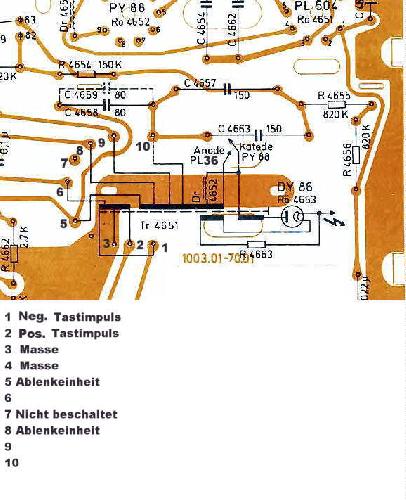

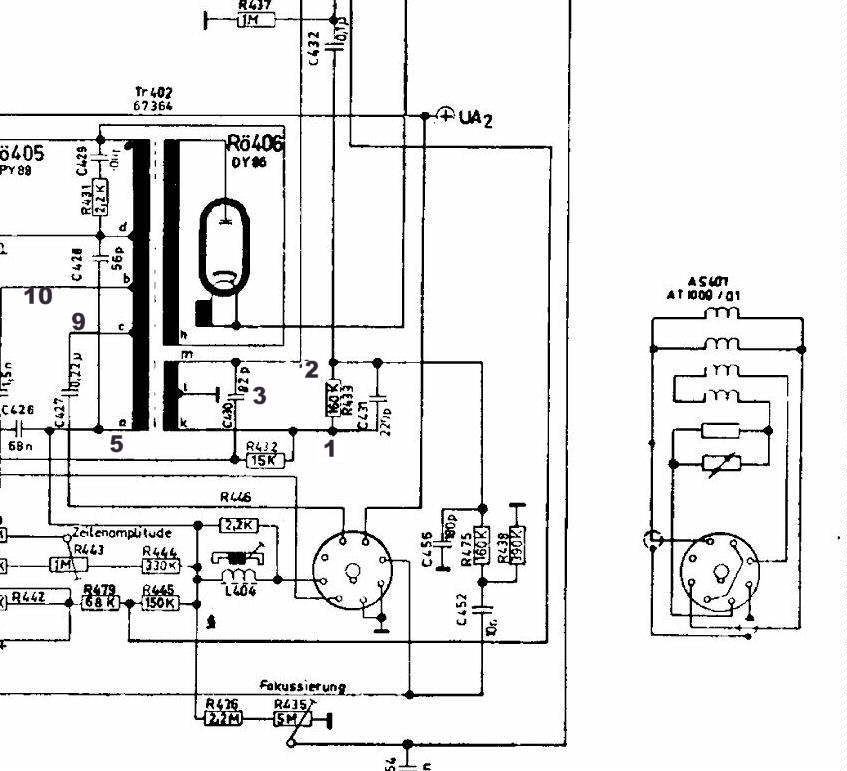

Im Anhang findest Du einen Auszug der Unteransicht des Zeilentrafos ÜHA73 und einen Teilausschnitt der Horizontalablenkung des Gerätes F261. In beiden Darstellungen sind die Anschlüsse mit Ziffern bezeichnet. Die Anschlußklips für die Boosterdiode und für die Endstufe sind nicht bezeichnet, weil sie eindeutig sind. Schau Dir bitte die Zeichnungen an und überprüfe sie an Hand Deiner Unterlagen.
Habe mich jetzt am ZTR versucht, klappte leider nicht so richtig, bekam zu Gezzerre auf´s Bild, was sich auch nicht einstellen ließ. Aber immerhin war wieder leben drinn. Kann das sein, daß die Belegung nicht ganz passt? Beim UEHA73 hängen PY88 und Hochspannungswickel zusammen und beim Graetz hängen PL36 und Hochspannungswickel zusammen.
Schöne Grüße, Thorsten
...wenn das Dampfradio seinem Namen alle Ehre macht, könnte es an der 10A Sicherung liegen...
