sei doch bitte so nett und setze Dich mit mir einmal telefonisch in Verbindung, meine Nummer hast Du ja. Diese Woche habe ich Frühdienst, momentan auch noch ansprechbar...
Freundliche Grüsse, Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Also meine Befürchtung ,dass es die Bildröhre ist, hat sich leider bewahrheitet.Ich klopfte vorsichtig am Hals wo das System sitzt und nach einigen Klopfern machte es zipp und es war ein helles Bild zu sehen. Nach Korrekturen an der Bildgeometrie ist das Bild recht passabel.Auch der Nachtleuchtfleck ist nun verschwunden.Ich vermute einen internen Schluss zwischen den Gittern oder zur Kathode. Ich werde das Gerät nochmal weiter beobachten.Vielleicht habe ich durch das Klopfen den Feinschluss beseitigt.Halte ich aber für unwahrscheinlich.Es ist sicher nur eine Frage der Zeit bis der Fehler wieder auftreten wird. Da das Gerät sowieso nicht regelmäßig benutzt werden soll und nur mal zu Demozwecken für Neugierige eingeschaltet wird,belasse ich es erstmal dabei.Eine passende Röhre zu finden ist wohl sehr schwierig. Danke auf jeden Fall nochmal für die Antworten und die Hinweise hier im Forum.
schaue Dir bitte die Fassung der BR einmal genauer an. Es war gar nicht selten, daß es dort Probleme wie schwächelnde Kontakte und Überschläge gab. Meines Wissens hat Graetz Valvo-Bildröhren in diesen Geräten verbaut und die galten als fast unverwüstlich.
Freundliche Grüsse, Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)
bei einem f-k Schluß hilft ein spezieller Heiztrafo für die Bildröhre - die Sekundärwicklung muß aber kapazitätsarm gegenüber Kern und Primärwicklung sein , also dicke Isolation zum Kern und getrennte Wickelkammer . Möglich ist auch eine Speisung mit einer gesonderten Wicklung vom Zeilentrafo. Dann ist der Schluß belanglos.
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Die Fassung werd ich mir nochmal genauer aunschauen.Diese Problemtaik kenne ich von Grundig Geräten der 90er. Werde das Gerät mal einem Dauertest unterziehen und schauen wie es läuft.
Das mit dem getrennt Heizen ist natürlich eine klevere Lösung.Werde das wenn nötig mal ausprobieren.Vielen Dank nochmal.
Ich warte nun sehnsüchtig auf meinen UHF Konverter,dass ich dem Gerät endlich die passenden Signale zuführen kann.Freu mich wie n kleines Schlukind
zu bedenken ist auch , daß Farbbilder auf der SW-Röhre sowieso mit geringerem Kontrast wiedergegeben werden - die SW-Sendungen und Filme wurden von haus aus mit mehr Kontrast versehen.
Viele Grüße Bernd
.... und vergessen Sie nicht Ihre Antenne zu erden !
Moin! Mit den meisten Bildröhrenmeßgeräten kann man auch Schlüsse aus Bildröhren ausbrennen - oder die Röhre ganz ruinieren... Allerdings - Die Röhre ist sowieso kaputt. Zur Not kann man auch einen 50µF/350V Elko aufladen und damit den Schluß herausbrennen. Dieser Tip aber nur als letztes Mittel und auf eigenes Risiko. Welche Röhre steckt da denn drin? Nebenbei: wenn man etwas mehr mit alten Fernsehern bastelt, lohnt sich die Anschaffung von einem Testbildgenerator und einem Bildröhrenmeßgerät. Es muß ja nicht gleich ein Müter sein. Gruß Gerrit PS: kann ich bitte den Schaltplan zugemailt bekommen?
Da is ne AW43-80 drinnen. Ja,das mit dem Ausbrennen hab ich auch schon mal gehört.Da der Schluss aber nun erstmal verschwunden ist,versuch ich das eher nicht.Falls der Fehler wieder auftritt werd ich nochmal darauf zurückkommen.Das Risiko die Röhre ganz zu himmeln ist doch sehr groß. Aber vielen Dank für den Tipp
habe mir das Schaltbild einmal genauer angesehen. Für den von Dir geschilderten Fehler kämen ausser Problemen mit der BR-Fassung auch die Video-Endröhre Rö205 (PL83) oder die "Schwarzwert-Klemmschaltung" in Kombination mit der Rücklauf-Austastung um die Diode Gl403 (OA161) und C224 in Frage. Sollte der Fehler wieder auftreten solltest Du dort ggf. auch einmal nachschauen.
Ach - und noch etwas: Wie ist es um die Gesundheit von C431, 8µF/550V bestellt? Der war in den Geräten ständig defekt!
Freundliche Grüsse, Jürgen rf
Jeder Mensch kann irren, nur der Tor wird im Irrtum verharren (Cicero)

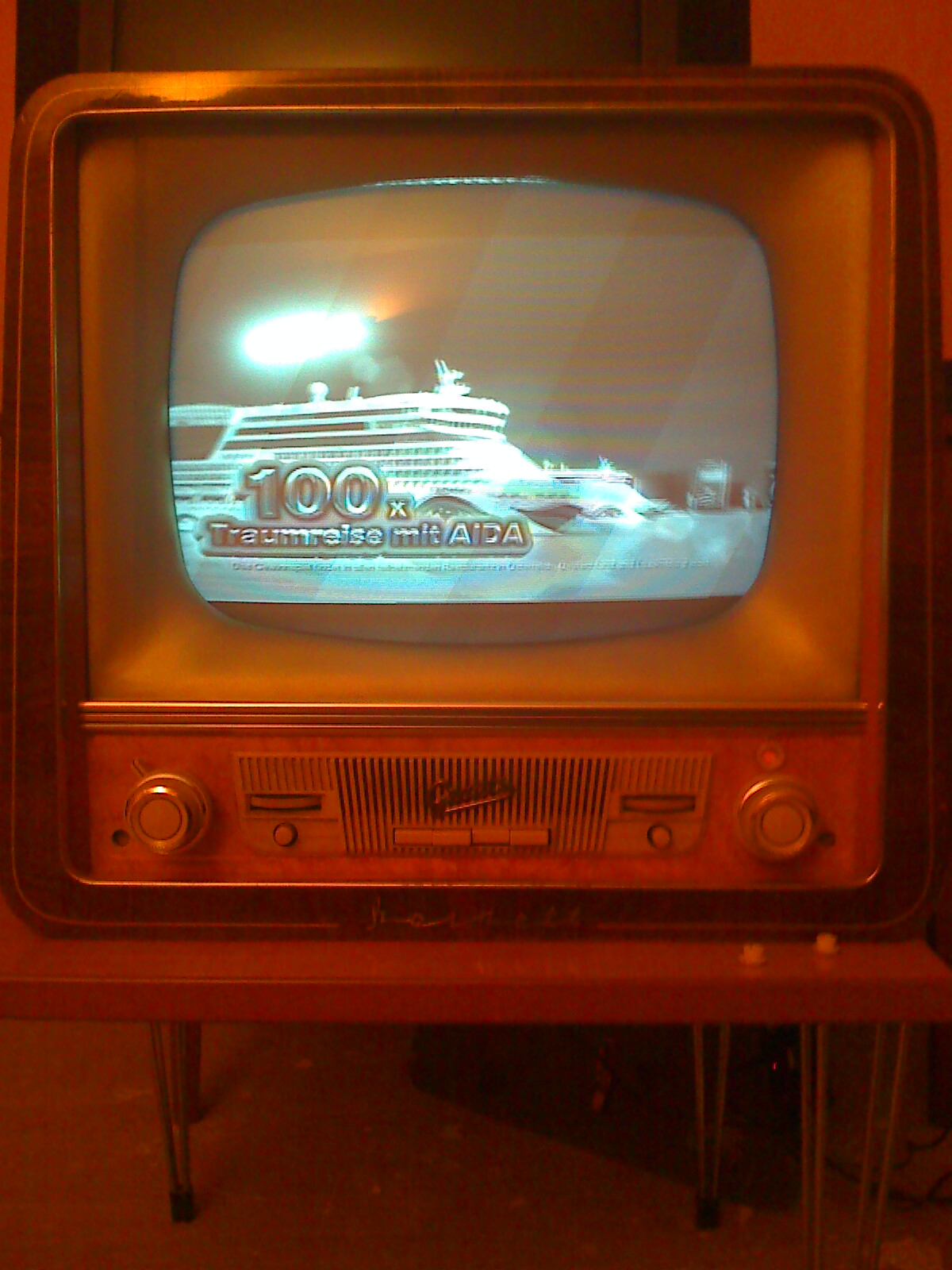

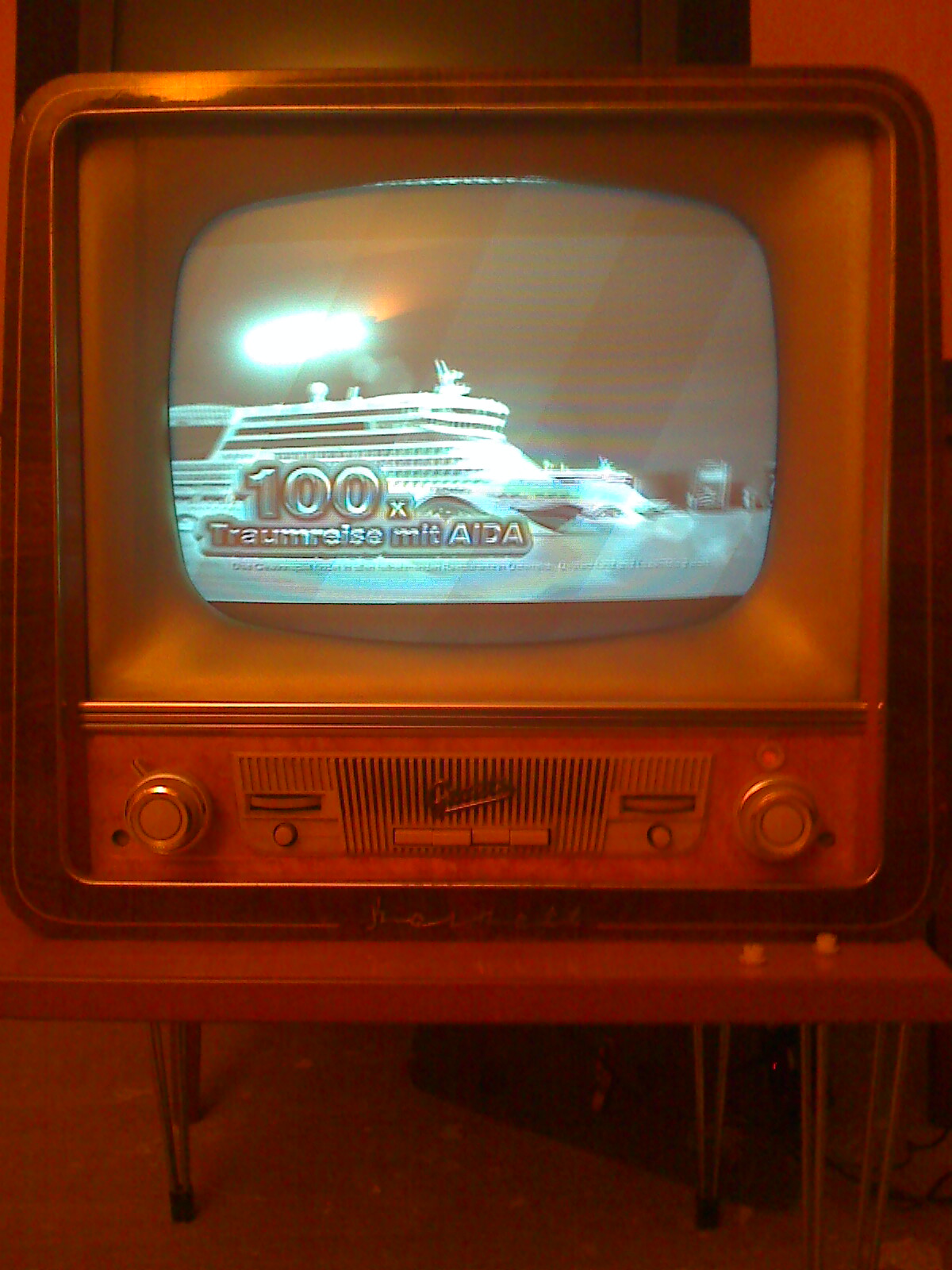

Also das Gerät lief nun einige Zeit Probe und der Fehler trat nicht mehr auf.Entweder war es wohl ein Kontaktproblem an der BR Fassung oder ein Feinschluss,der durch das Klopfen beseitigt wurde. Nun habe ich noch ein zweites Exemplar dieses Gerätes rumstehen und habe diesen ebenfalls zum Laufen bekommen. Dank der netten Hilfe von Jürgen(Röhrenfreak) mit seine professionellen Werkzeugausstattung haben wir in einer "langen" Nacht bei beiden Geräten die Bildgeometrie wieder richtig eingestellt. Die Bildqualität ist für das Alter der Geräte sehr gut,die Bildröhren haben noch richtig gut Emission. Vielen herzlichen Dank nochmal an Jürgen.Es war eine lange aber lehrreiche und lustige"Bastelnacht". Es wurden zu später Stunde noch alte Schlager aus den 50er/60ern aufgelegt was für Nostalgie pur sorgte. Als Anhang noch ein Bild vom funktionstüchtigen Graetz Kornett.
