Hallo zusammen, ich habe folgendes Problem mit meinem Saba Schauinsland T2600 color F: beim Einschalten kommt nach kurzer Zeit der Ton, wenn dann die Zeilenendröhren durchgeheizt sind, fällt der Ton aus und das Gerät rauscht nur noch. Auf dem Bildschirm ist nur ein Grauschleier zu sehen. Helligkeitsregler funktioniert. Klemme ich die PL509 und die PY500A ab, sodass der Zeilentrafo aus bleibt, bleibt der Ton erhalten. Ich habe die Kaskade bereits zum Testen abgelötet, ohne Erfolg.
Dieses Problem kam schleichend und wurde immer schlimmer. Anfangs kam der Grauschleier kurz (mit Ton), nach kurzer Laufzeit lief er problemlos. Dann war der Grauschleier ohne Ton (Rauschen), nach kurzer Laufzeit (ca. 1min) wieder alles i.O. Selbst nach einer Stunde ausgeschaltet und wieder ein -> läuft super
Schaltet man das Gerät aus, kommt kurz das Bild mit Farbe und der Ton!
Ich habe es mit „Klopfen“ versucht die Platinen abgetastet und abgedrückt Nachgelötet..... Durchgemessen.... Masseverbindungen gecheckt eine niedrigerer Betriesspannung ändert auch nichts. ...ohne Erfolg!
Ich finde den Fehler einfach nicht. Laut Plan hat der Zeilentrafo nichts mit dem Tuner oder dem ZF Teil zu tun. Die Spannungen aus dem Netzteil sind stabil und sofort da. Die Elkos sind mittlerweile alle erneuert. Tantal Kondensatoren sind größten Teils erneuert -> durch Elkos
Die Kondensatoren um den Zeilentrafo habe ich durch FKP-1 erneuert.
Alles ohne Erfolg.
Es riecht nichts, er braucht nicht ungewöhnlich viel Strom. Der Zeilentrafo bleibt eigentlich kühl....
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

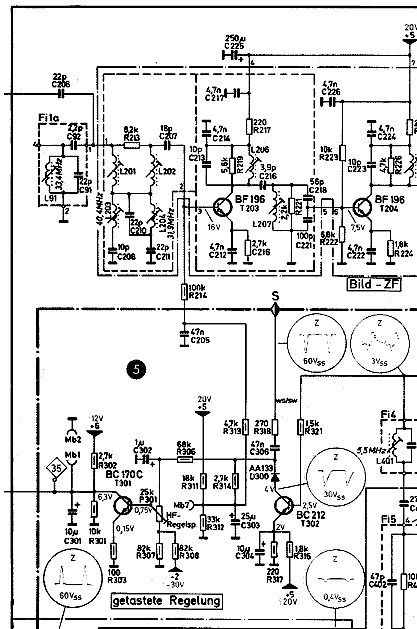

Schau Dir bitte mal die getastete Regelung, bestehend aus den Transistoren T301 und T302, genauer an. Hier auch auf hochohmig gewordene Widerstände achten.
Hi Wolle, danke für die schnelle Antwort. Mit dem Tipp hast Du ins Schwarze getroffen. Löte ich C306 aus oder T302 kommt der Ton. Bild keins. Reagiert auch auf keinen der Bildregler und hat Rücklaufstreifen. Bauteile sind leider (soweit ich es messen konnte) ganz. (in der getasteten Regelung).
Die Fehlersuche ist nicht so einfach. Kontrolliere die angegebenen Spannungen in der getasteten Regelung. Wahrscheinlich liegt die Basisspannung für den ersten Transistor in der Bild- ZF so niedrig (oder hoch), daß dieser keinen Arbeitspunkt hat.
Wenn sich keine Anhaltspunkte ergeben, würde ich einen probeweisen Ersatz der Transistoren in der Regelschaltung vorschlagen.
Über den Widerstand R321 kommt das FBAS- Signal an die Taststufe. Das zweite Signal ist der negative Rückschlagimpuls 60Vss vom Zeilentrafo, Den Widerstand R214 abzulöten ist nicht sinnvoll. Damit fehlt an der ersten Stufe der Bild- ZF die Basisspannung und es kommt kein Signal mehr. Den Wert des eingebauten Widerstandes R214 nehmen wir hin, da das Gerät damit funktioniert hat. Hier kann die Angabe im Schaltplan falsch sein. 100 kOhm erscheinen mir zu hoch. Wie hoch sind die Spannungen am Emitter, am Kollektor und an der Basis der Transistoren T302 und T301?
