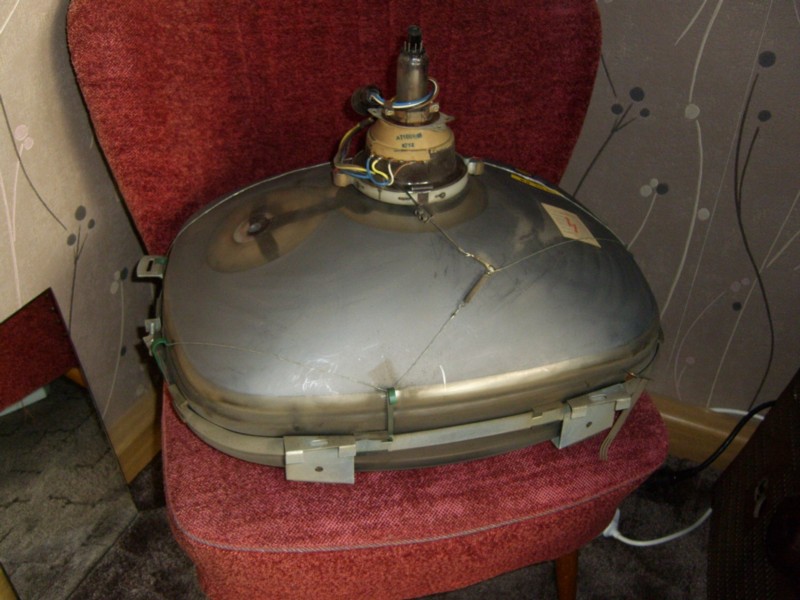

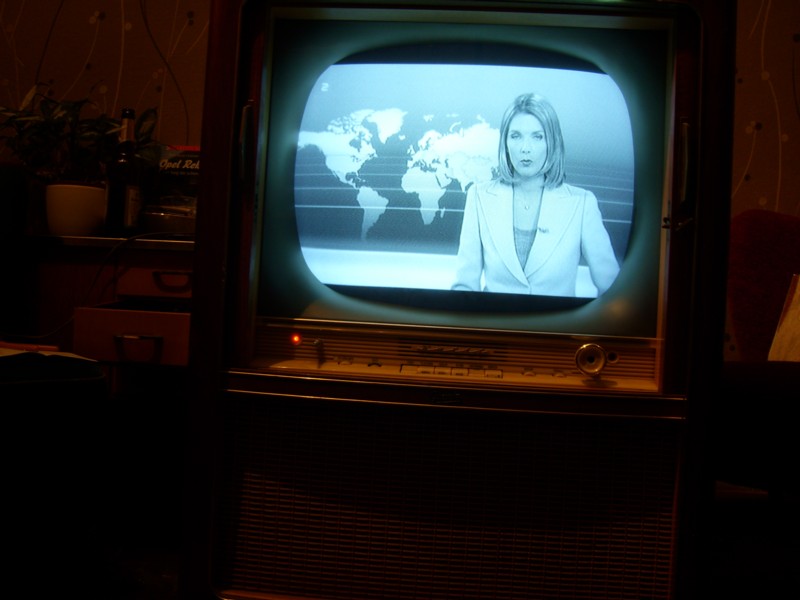

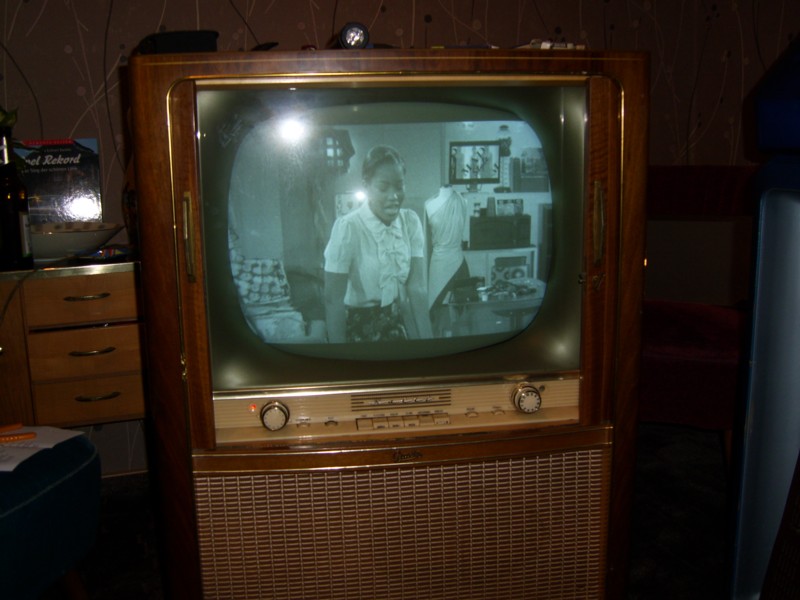

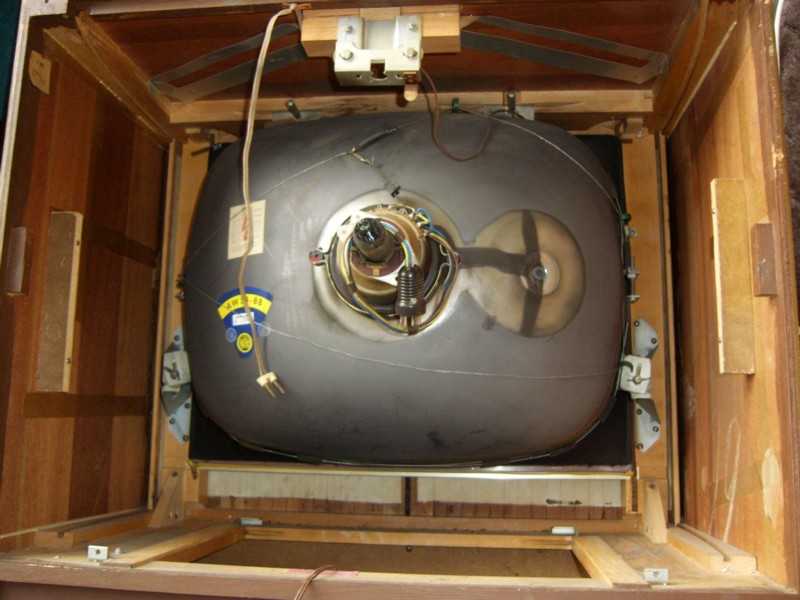

vor ca. 6 Wochen habe ich bei *(W)* einen Graetz Fernseher aus den 50er Jahren ersteigert. In der Artikelbeschreibung wurde darauf hingewiesen dass der FS noch eingeschränkt läuft. Auf Grund dessen habe ich darauf geboten und den Zuschlag bekommen. Das Gerät konnte in einer alteingesessenen Gaststätte abgeholt werden. Der erste Eindruck war sehr positiv. Der Verkäufer erzählte, dass es nur gelegentlich genutzt wurde und in den 70er Jahren auf dem Dachboden eingelagert wurde. Bis auf einige minimale Macken war das Gehäuse in Top Zustand. Am nächsten Tag wurde mal an getestet wie der FS läuft. Bis auf einen Bildkippfehler war soweit nichts festzustellen. Die Bildröhre hatte noch volle Helligkeit und Kontrast. Ursprünglich wollte ich nur ein altes Gehäuse um einen Flachbildschirm darin einzubauen aber dafür war es zu schade. Also wurde eine Liste mit den zu ersetzenden Kondensatoren gemacht. Nachdem ich alle Kondensatoren gewechselt hatte, lief das Gerät wieder. Ein paar Kleinigkeiten mussten noch gerichtet werden, das übliche halt. Das Gerät ist sogar schon mit einem UHF Tuner nachgerüstet worden. So kann ich einen Videorekorder anschließen und ein paar Folgen Stahlnetz schauen. Eine passende Kabel Fernbedienung von Graetz habe ich auch in der Bucht bekommen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo Guenter Ich hab eine Kubatruhe mir SW Fernseher. Mein Sony im Wohnzimmer hat ein saugutes Bild, aber Die Tür mit den sieben Schlössern kann der lange nicht so gut wie die Kubatruhe. Das hat einfach was alte Filme auf einem SW Fernseher zu sehen.
Hallo Günni An meine Kuba häng ich meinen DVD Player drann. Geht ohne Probleme. Ich hab mir nur ein Antennenkabel gemacht wo die alten Stecker drann sind. Ein Bild von meiner Truhe müßte hier im Forum sein.
Sehr schön das du den Fernseher restauriert hast und ihn nicht "verbastelt" hast. Ich besitze auch 2 Graetz Tv/Radio Schränke,aber das Modell "Kurfürst".Diese,und nochn paar andere Radios und auch 2-3 Musikschränke müssten aber noch elektrisch restauriert werden.Hoffe das klappt irgendwann endlich mal,wenn da nicht die Zeit dafür so rar wäre... Besonders gefällt mir das Zimmer im 50er Jahre Stil wo der Fernseher auf den Fotos steht! Wirklich toll! Hätte ich auch gern! Obwohl,Wohnung eigentlich groß genug,bzw separates Zimmer,aber zuviele Geräte vorhanden die den Platz dafür nehmen.Und trennen kann ich mich meistens nur schwer von etwas. Aber dieses "leiden" ist ja bestimmt unter gleichgesinnten gut bekannt!
dieses Graetz-Chassis habe ich irgendwie "geliebt" - war es doch so herrlich einfach zu reparieren. Und es ist ein Zeugnis der damaligen hohen Ingenieurskunst. Richtig gut durchdacht, robust, servicefreundlich und zuverlässig, zumindest für damalige Massstäbe! Einzig nervig fand ich, dass man die Drahtenden der Bauteile mehrfach um die Lötösen "reingefrickelt" hatte, was den sauberen Austausch ohne Beschädigung an den 4+1-Lötleisten erschwerte.
Tipp: Den 8µF/550Volt-Elko für die Vertikaloszillator-Versorgung unbedingt im Auge behalten. Der ist meist defekt (Kapazitätsverlust weil ausgetrocknet).

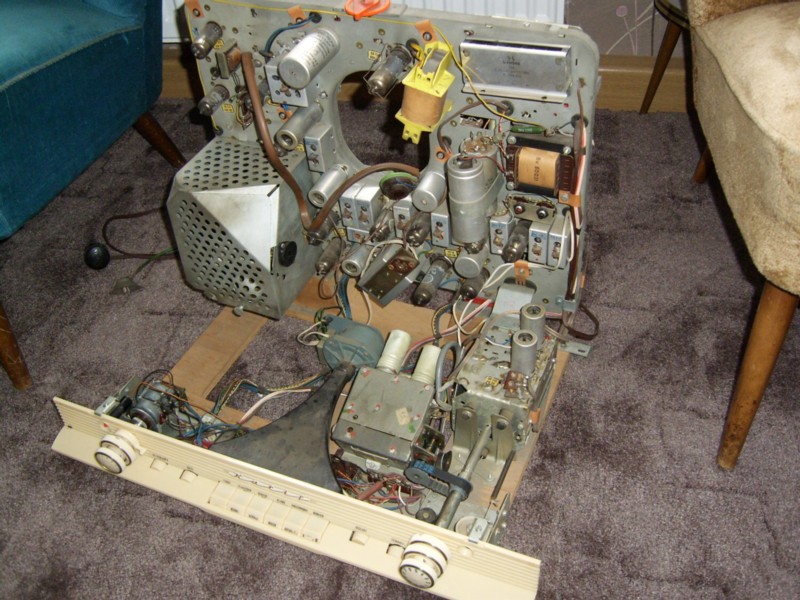

eine kleine Warnung noch, nachdem ich deine Chassis-Bilder gesehen habe: Im rechten unteren Bereich entdecke ich einige WIMA DUROLIT-Kondensatoren, das sind die tranparent vergosssenen mit Goldfolie und roter Schrift: Die hast du doch nicht etwa eingebaut? Bitte, rauswerfen!!! Die Dinger galten noch vor 20 Jahren als langlebig und zuverlässig, sind sie aber nicht! Die machen gerne mal aus einer Laune heraus Null Ohm! Das sind Zeitbomben für den (in diesem Chassis ohnehin anfälligen) Zeilentrafo, gerade als Booster-C. Tu dir und deinem schönen Kalifen den Gefallen.
PS: Bist du Olympia-Rekord-Fahrer?
Und hallo Jürgen:
Ja, irgendwie hassliebe ich das Chassis auch. Über die immer kaputten Dominit-Elkos im Netzteil und die schwächlichen ZTRs muss man hinwegsehen... Eigentlich mag ich das Chassis nicht, ich habe das aber als Landgraf 167, Burggraf 301 und Reichsgraf 361. Also habe ich es scheinbar doch gern oder? Ich weiss es nicht...
Hallo zusammen Alfred fragt wie man das macht? Na ganz einfach. Erstens die richtige Frau finden oder was ganz schwierig ist die die man hat davon überzeugen. Na und dann suchen finden und sammeln. Aber das größte Problem ist einfach der Platz. Ich hab zwei Fernsetruhen und werd sie wohl in der nächsten zeit abgeben. So schön wie sie sind, der Platzbedarf ist einfach zu heftig. Der Kalif von Günni ist da schon wesentlich besser. Der nimmt kaum Platz in anspruch und ist auch in einer Mietwohnung noch ohne Probleme unterzubringen. Die kleinen Probleme die ihr da beschreibt sind doch sicher mit den heutigen Ersatzteilen in den Griff zu bekommen. Die zweite meiner Truhen ist übrigens eine Maharani. Da muß der Fernseher noch repariert werden. Da trau ich mich aber nicht ran, und die die ich kenne haben leider von diesen Geräten keine Ahnung mehr. Aber wie dem auch sei, alte Filme auf SW Fernsehern zu sehen macht einfach Spaß. Da kommen die Filme ganz ander rüber wie auf modernen Geräten. Da kann man nur hoffen das es noch lange "Verrückte" gibt die sich um diese Schätze kümmern.
Klarzeichner: eine kleine Warnung noch, nachdem ich deine Chassis-Bilder gesehen habe: Im rechten unteren Bereich entdecke ich einige WIMA DUROLIT-Kondensatoren, das sind die tranparent vergosssenen mit Goldfolie und roter Schrift: Die hast du doch nicht etwa eingebaut? Bitte, rauswerfen!!! Die Dinger galten noch vor 20 Jahren als langlebig und zuverlässig, sind sie aber nicht! Die machen gerne mal aus einer Laune heraus Null Ohm! Das sind Zeitbomben für den (in diesem Chassis ohnehin anfälligen) Zeilentrafo, gerade als Booster-C. Tu dir und deinem schönen Kalifen den Gefallen.
PS: Bist du Olympia-Rekord-Fahrer?
Liebe Grüße vom Klarzeichner
Hallo,
danke für den Tipp. Die WIMA DUROLIT-Kondensatoren werde ich mir dann noch anschauen. Im Moment weiss ich nicht welche Du meinst.
