Hab schon einige Jahre einen Sachsenwerk Rembrandt zur Deko zu stehen.
Ein einfach schönes Teil. Optisch noch einem Radio sehr ähnlich mit seiner Stofffront...
Jedenfalls habe ich damals nach einem ersten Test nur eine helle Röhre gehabt ohne irgendwelchen Empfang.
Hab nun vor kurzem den Kasten doch noch einmal mit Antenne versorgt (AnalogKabel-TV) und siehe da mit den richtigen Einstellungen fand sich Leben im Gerät.
Sauberer UKW-Empfang und auch TV.

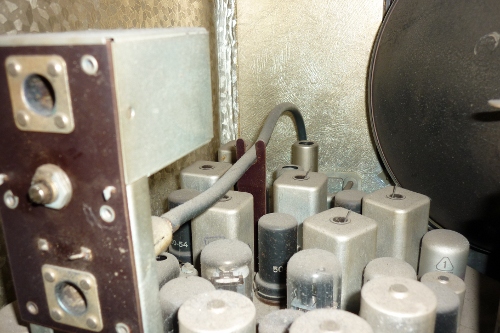

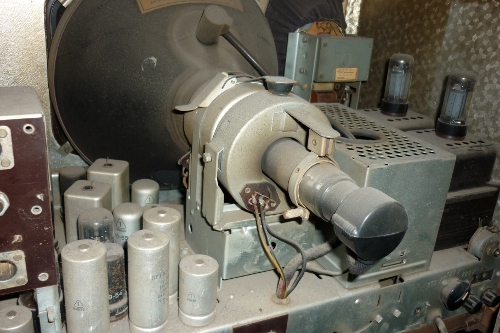

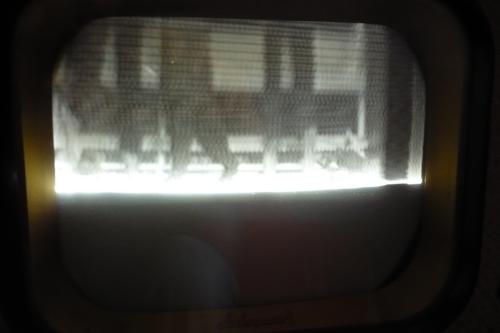

Allerdings will das Bild nicht recht stabil werden. Es flimmert unruhig und lässt sich nicht auf die volle Höhe strecken. (Jedenfalls nicht mit den Stellknöpfen auf der Rückseite.
Ich hab euch mal ein Bild angehangen. Vielleicht hat ja spontan jemand ne Idee, woran es technisch klemmt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Eines dieser Geräte war mein erster Empfänger, dazu gab es ja noch Rubens und Cranach.
So genau habe ich es nicht mehr im Kopf. Aber schau mal nach ob die Horizontalentstufe eine ECL 82 hat. Wenn ja, schau Dir mal den Katodenwiderstand an, ist der verfärbt? Sorry, nur nach Gedächtnis, könnte ein 1,6 kOhm- Teil sein. Falls Du das Chassis erwischt hast wo die arme ECF82 als Röhre herhalten muß, hilft nur eine Umkostruktion, das wurde schon zu Produktionszeiten in der " Radio und Fernsehtechnik" erläutert. DIe Anodenverlustleistung der ECF ist der Aufgabe leider auf Dauer nicht gewachsen. Das Phänomen ist bekannt. Es beginnt damit daß die Leute uaf dem Bildschirm einen langen Oberkörper und kurze Beine bekommen. Leider habe ich die Schaltpläne nicht mehr, aber das bekommen wir schon hin.
Nach dem Schirmbild sieht es aus als würde die Vertikalablenkung nicht richtig arbeiten. Ich würde erstmal alle Kondensatoren der Vertikalablenkung erneuern. Allerdings bin ich kein Rembrand Spezialist, und weis aus dem Stegreif nicht welche das alles sind. Aber ich würde darauf tippen, das er danach wieder läuft.
Grüsse walter
Meine Heizung hat einen Wirkungsgrad von 100%, sie macht Bilder,ton und hält die Bude warm. Philips K6 Chassis, 27 Röhren,380 W Leistungsaufnahme.

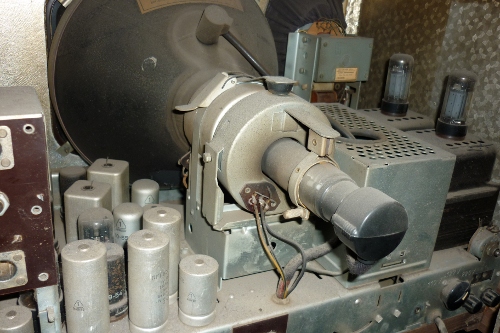

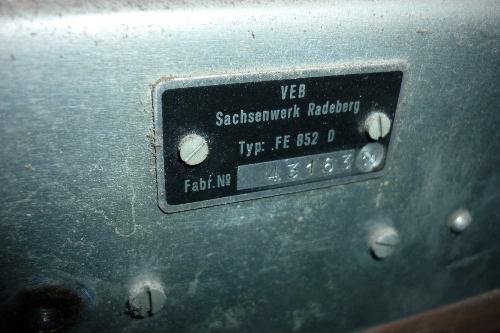

Die Schaltungen und die Serviceunterlage zum Rembrand sind im Raupenhaus zu finden. Sollte die Typenbezeichnung noch einen Buchstaben enthalten, wäre es wichtig, diesen zu wissen. Ansonsten könnten die Kondensatoren im Gegenkopplungsnetzwerk der Vertikalablenkung fehlerhaft sein. Nach meiner Meinung wäre hier Ersatz durch Neuteile anzuraten.

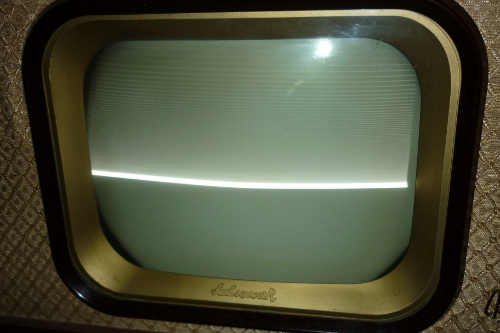

auf deinem letzten 001 (waagerechter Strich) ist der Ausfall der Vertikalablenkung zu erkennen. Du solltest die Helligkeit reduzieren, damit sich der Strahl nicht einbrennt. Anschließend kannst du anhand des Schaltplanes versuchen, in dieser Stufe den Fehler zu lokalisieren, indem du die Angaben mit deinem gemessenen Gerät vergleichst. So sollte sich der Fehle eingrenzen lassen. Versuchsweise kannst du auch die entsprechende Röhre (PCL...?) probeweise austauschen.
