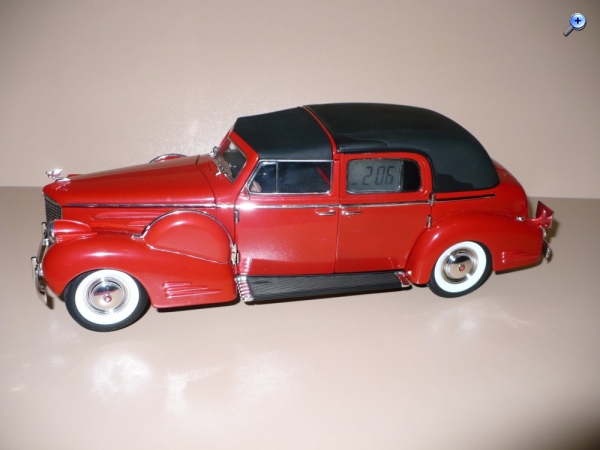

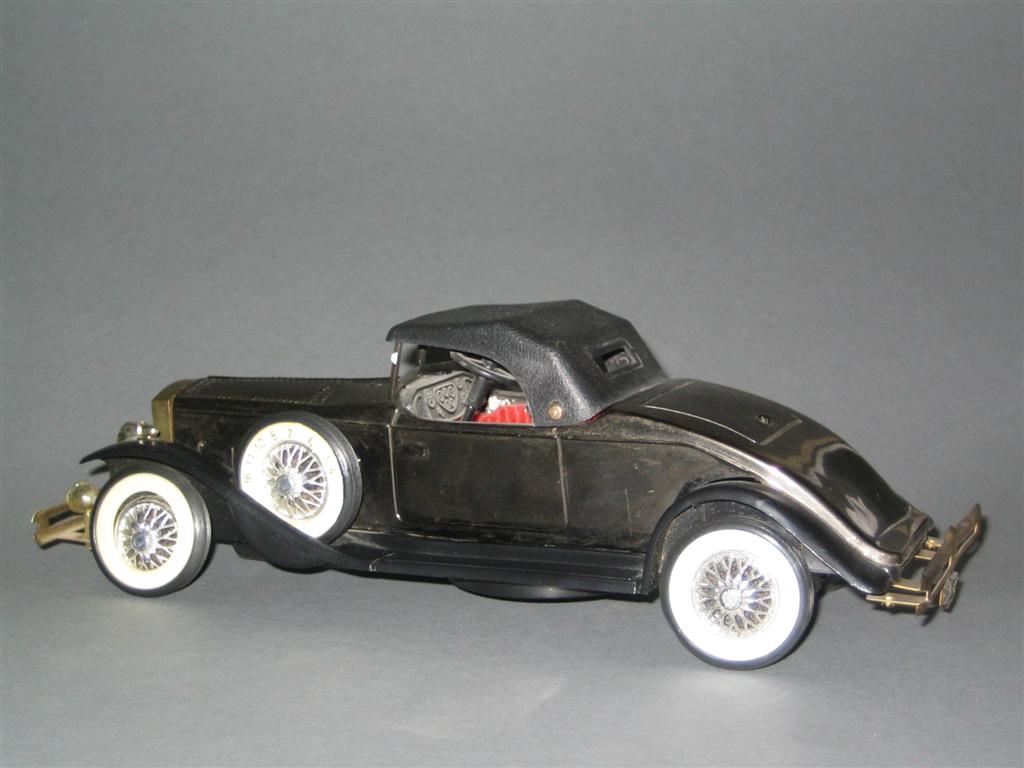

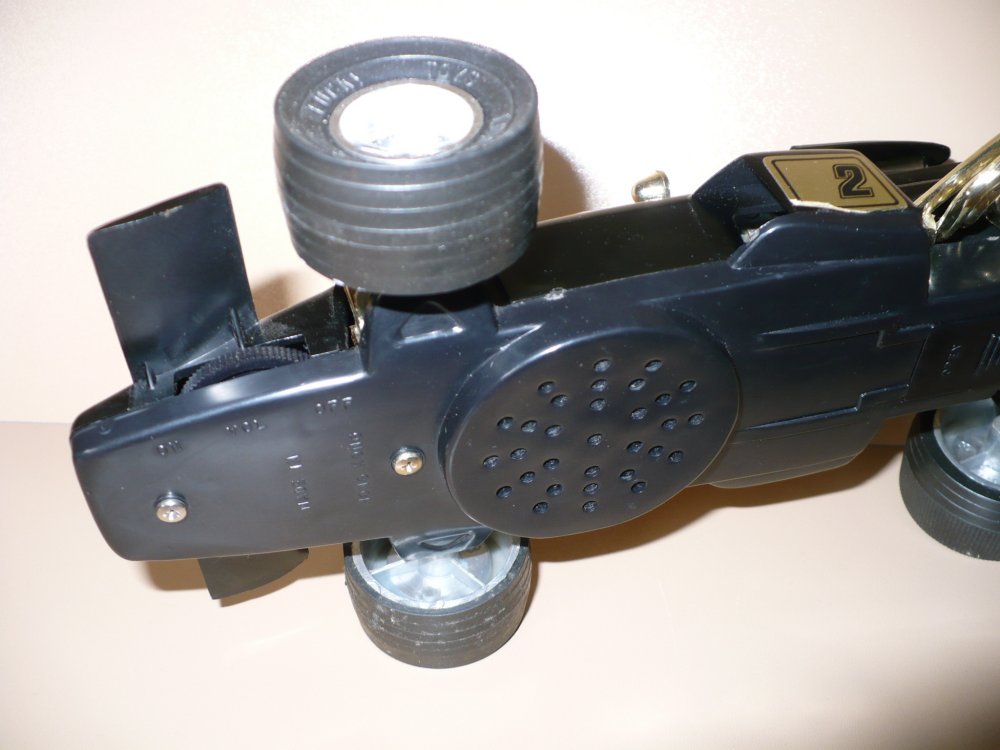

nachfolgend seht ihr ein als Oldtimerfahrzeug getarntes AM-Radio. Es empfängt Mittelwelle und wird von einer 9V-Blockbatterie versorgt. Die beiden auf den Kotflügeln positionierten Ersatzräder dienen zur Einstellung von An/Aus/Lautstärke sowie der Sender. Der eingebaute Lautsprecher strahlt nach unten ab. Als Spielzeug ist das Modell kaum geeignet, da es sehr schlecht rollt und zudem recht filigran wirkt; die Empfangsleistung ist dürftig. Das Herstellungsland ist mit Hong Kong angegeben.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
14.03.10 16:30
roehrenfreak
nicht registriert
14.03.10 16:30
roehrenfreak
nicht registriert
Re: Oldtimer-Radio (AM)
Hallo Klaus,
na das nenne ich mal innovatives Design. Goldig! Kann man etwas zur Schaltung sagen (Superhet, Audion?)

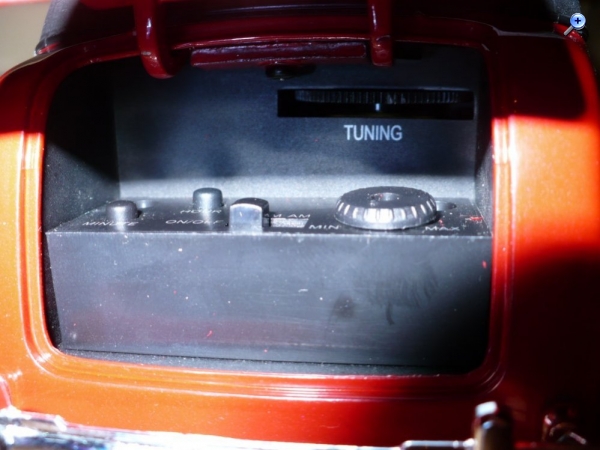

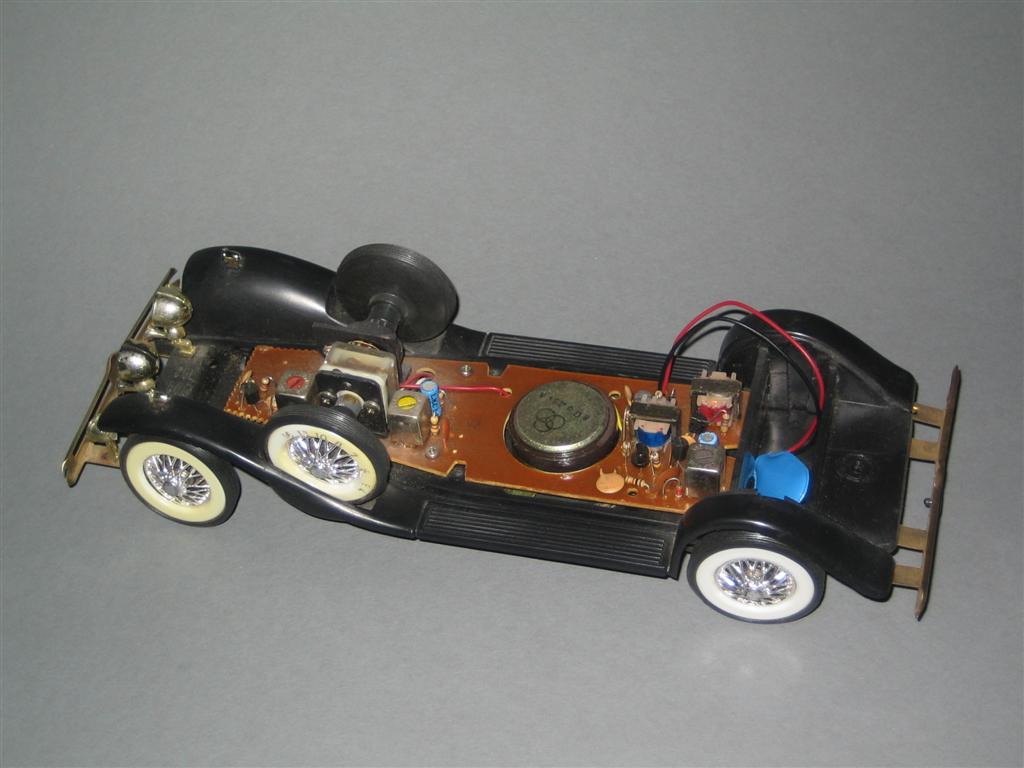

zur Beantwortung deiner Frage - und weil ich es auch gerne wissen wollte - habe ich das Modell auseinander geschraubt: Es sieht nach einem Super aus. Jetzt kann man auf der rechten Seite auch den 2. Einstellknopf erkennen, der beim ersten Foto durch das Oberteil verdeckt war.
ja, stimmt. Ein "normaler" einfacher Superhet mit einer ZF-Stufe, in herkömmlicher Transistor-Technik mit trafogekoppelter NF-Endstufe. Das ist vermutlich so eine 5-Transistor-Standard-Schaltung, wie sie etwa in den 70ern bereits weite Verbreitung gefunden hatte. Die meisten (billigen) Taschenradios waren auch so konzipiert.
