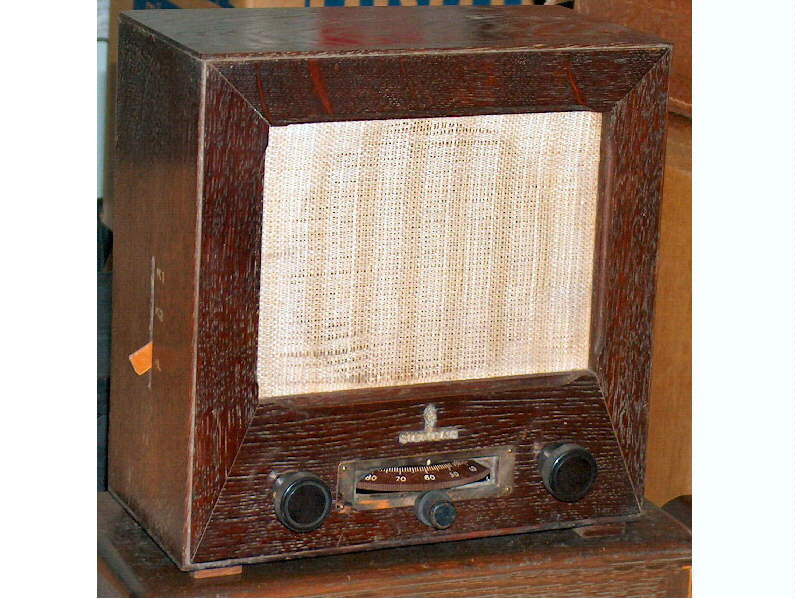

Der Deutsche Kleinempfänger DKE ist ein unerschöpfliches Thema. Hier einmal kurz vorgestellt eine Nachkriegsfertigung im Holzgehäuse mit einigen interessanten Details. An der Frontseite des Gerätes fällt ein unterhalb des Abstimmrades montierter Knopf auf. Diese Abstimmungshilfe ist auch bei einigen DKEs im Bakelitgehäuse zu finden. Bei diesem Gerät ist er notwendig, weil es neben Mittel- und Langwelle auch zwei Kurzwellenbereiche hat. Diese werden mit dem seitlich erkennbaren Hebelschalter umgeschaltet. Die Röhrenbestückung mit VCL11 und VY2 ist Standard. Gefertigt wurde dieser Empfänger mit der Bezeichnung "Kleinempfänger SKE-H" etwa 1946 und zeigt den Versuch, den klassischen DKE38 aufzuwerten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Hallo, der Feineinstellknopf wurde auch als Zubehör angeboten, ebenfalls der KW-Konverter, der auf die Fassung der VCL11 gesteckt wurde. Bei dem abgebildeten Gerät könnte u.U. dieser Adapter genutzt worden sein?
Ich meine den hier:
MFG Rainer
Möge die Welle mit uns sein und kein Mögel-Dellinger-Effekt auftreten.
Bisher war mir nicht bekannt, daß der Feinabstimmungsknopf als Zubehör angeboten wurde. Danke für die nun gestopfte Wissenslücke. Das im Bild dargestellte Gerät wurde in dieser Form gebaut und nach meiner Kenntnis zwischen 1945 und 1947 angeboten. Die Schaltung findest Du im Lange/ Nowitsch. Mit dem an der linken Gehäuseseite befindlichen Schalter werden Kurzwelle 1 von 5,45 bis 9,67MHz und Kurzwelle 2 von 9,37 MHz bis 15,38 MHz umgeschaltet.
