Ich habe einen DKE38b. Ich habe 10x9 Volt Blockbatterien zusammengeschlossen und einen 2 Volt Bleiakku gekauft. Ich habe diese Kabel am DKE: Anode - Akku + Akku - Anode + 90 V Anode + 6 V
Was schließe ich denn wie an? Sollte ich nach dem anschließen/einschalten auch ohne Antenne usw. wenigstens rauschen hören können oder ist der Radio dann defekt?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

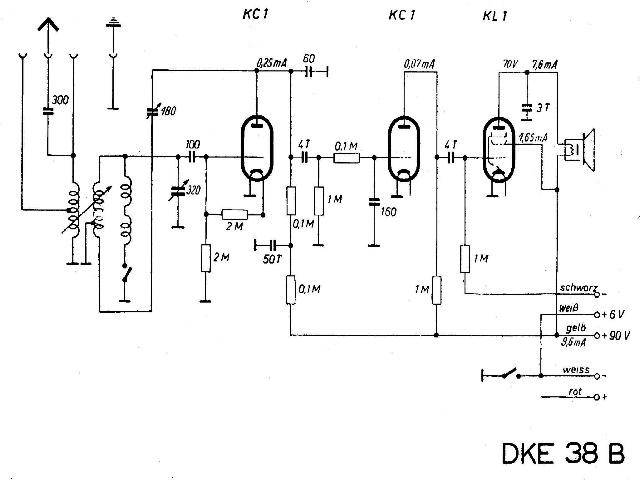

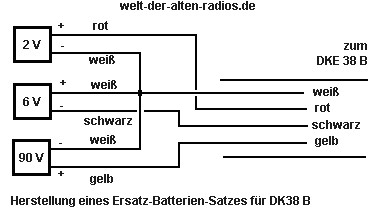

Na ja, dann bastel Dir doch aus vier 1,5Volt Mono- oder Babyzellen Deine 6Volt. Das Anstecken dann wie auf dem Bild gezeigt. Alle drei Minuspole der Batterien gehen auf den weißen Draht, +2Volt auf rot und +90Volt auf gelb, -6Volt auf schwarz. Viele Grüße aus Loccum, Wolfgang.
Habe alles angeschlossen und kann leider nichts hören. Sollte man denn ohne Antenne auch ein Rauschen hören oder brauche ich unbedingt eine Antenne? Werde mir in den nächsten Tagen ein Strommessgerät kaufen. Was kann ich damit mal testen? Würde gerne mal sehen ob der Strom am Kleinempfänger ankommt. Was muss ich da tun?
Ein versehentlicher Falschanschluß der Heizspannung an mehr als 2 Volt der K-Röhren an rot + ZERSTÖRT sofort die Heizfäden der drei seltenen und teuren K-Röhren!
Du benötigst 3 Spannungen:
Anodenspannung: 90 Volt Gitter1-Spannung für KL1: 6 Volt Heizspannung (Akku?): 2 Volt.

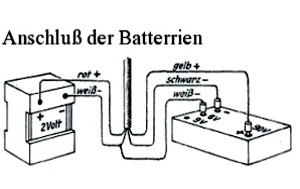

Aufbau-Skizze: Unbedingt auf die Polarität der Batterien achten. Die 6 Volt-Batterie liegt "andersrum". Angaben ohne Gewähr.
Vielen Dank für deine genaue Antwort. Habe die Kabel alle genau so angeschlossen doch der Radio tut leider nichts. Röhren glühen glaube ich auch wenn ich durch die Schwärze fast nichts durchsehe. Habe im Kompendium die Reparaturtipps durchgelesen. Wie überprüfe ich denn ob die Netzelkos 4 µF defekt sind?
die Heizfäden sind bei der KC1 und KL1 hinter der Verspiegelung nur sehr schwer zu erkennen (schwaches rotes Glimmen). Das geht zumeist nur im absolut dunklen Zimmer mit einem kleinen Umlenkspiegel. Die Röhren werden auch nicht heiss, sondern nach 30 Minunten vielleicht handwarm. Du kannst also eine Handwärmeprobe nach 30 Minuten Betrieb versuchen.
Am Besten ist es zuerst zu prüfen, ob Du das Glimmen aller drei Röhren beobachten kannst. Es ist leider wahrscheinlich, dass Heizfäden unterbrochen sind. Du weißt ja nicht, was Vorbesitzer alles mit dem Gerät gemacht haben.
Eigentlich müssen die Heizfäden mit einem Ohmmeter getestet werden. Allerdings muss ein Ohmmeter verwendet werden, welches nicht mehr als 2 Volt Prüfspannung abgibt.
Vielleicht kann das Jemand mit Sachkenntnis für Dich übernehmen. In welcher Region wohnst Du? Vielleicht liest hier ein Nutzer des WGF mit, der in Deiner Region lebt und Ihr könnt Euch dann absprechen.
Die Frage nach den Elkos erübrigt sich, da dieses Gerät solche Elkos nicht hat.
Auch kann der Ein/Aus-Schalter defekt sein, sonst möchte ich jetzt keine weiteren Fehler-Vermutungen äußern.
Schritt für Schritt: Sind die Heizfäden der drei Röhren ok? Das ist die wichtige Frage, die ZUERST geklärt werden muss.

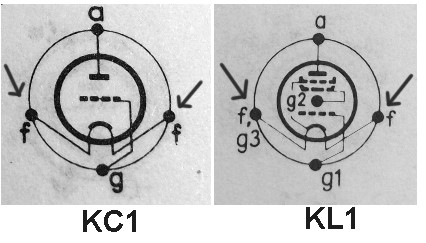

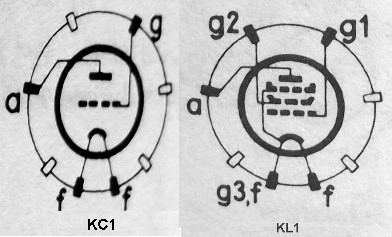

Sockel-Bild der KC1 und KL1: (Man betrachtet die Röhre von unten und ermittelt GENAU die Lage der Röhren-Anschluss-Stifte, die Stifte haben unterschiedliche Abstände, um unvertauschbar zu sein.)
