Der Radio läuft gerade und ich werde nach 30 Minuten dann schauen ob die Röhren wärmer geworden sind. Meinen Sie ein Widerstandsmessgerät? Also ein Multimeter das den Widerstand messen kann würde hier helfen?

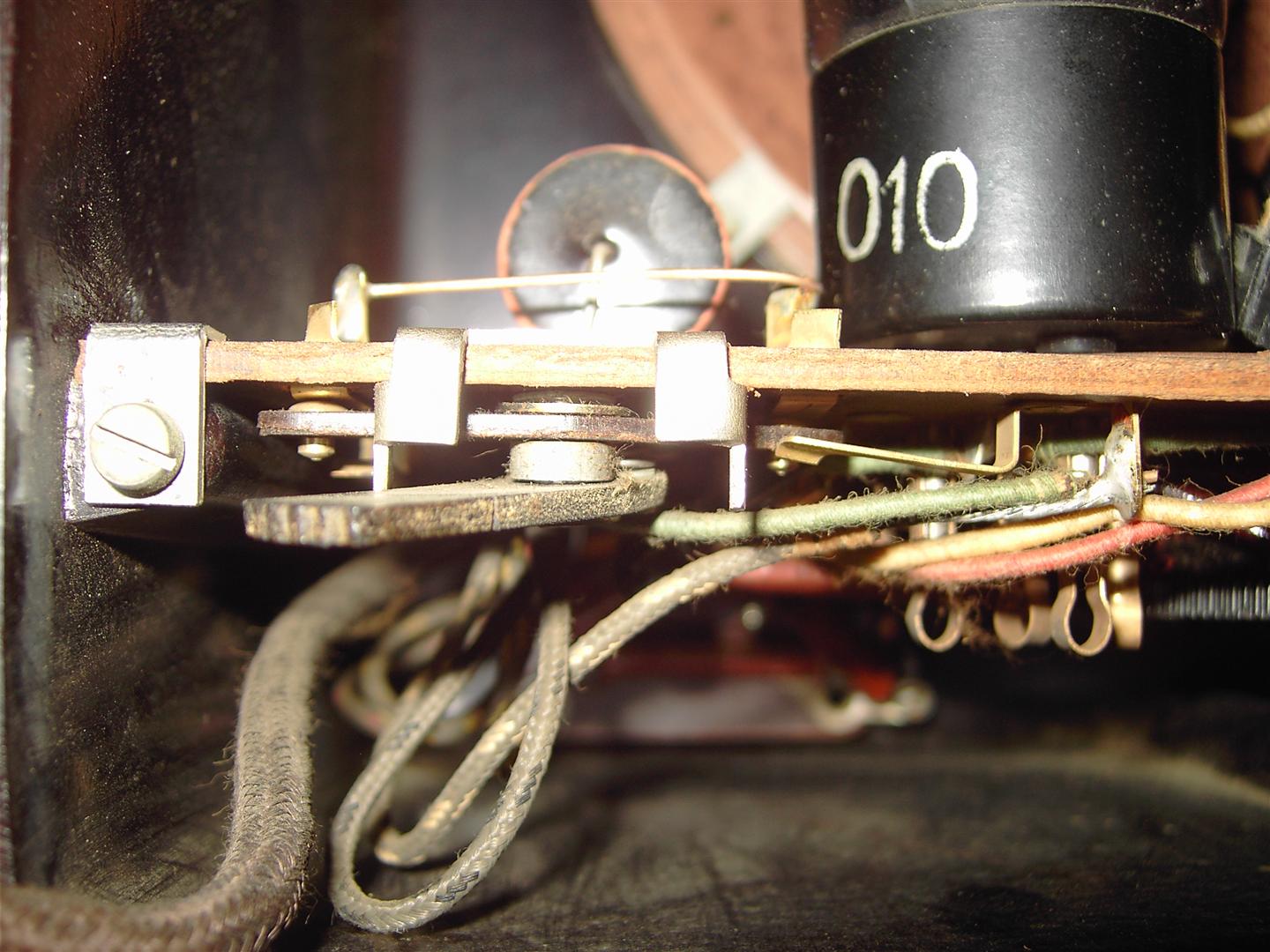

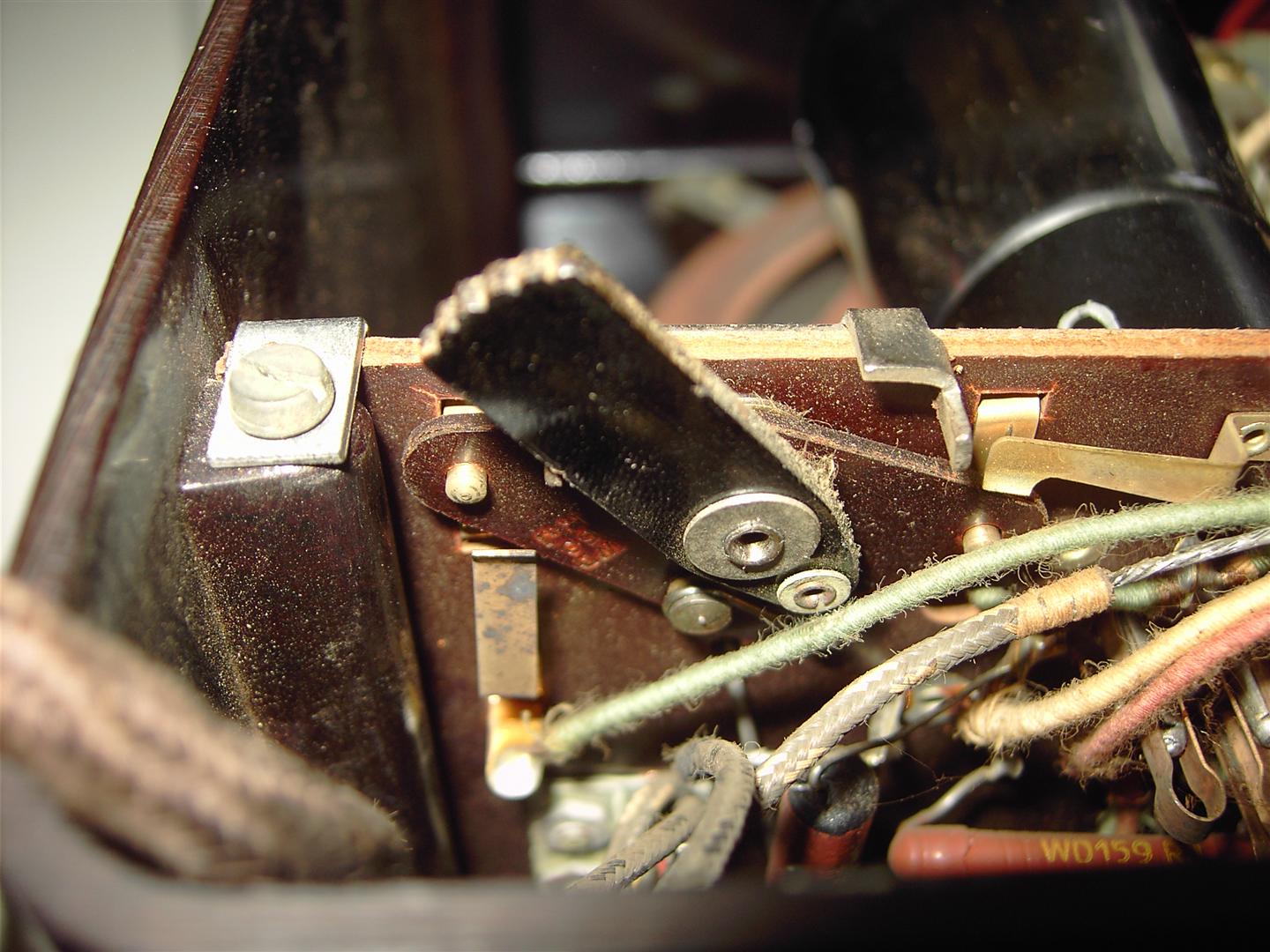

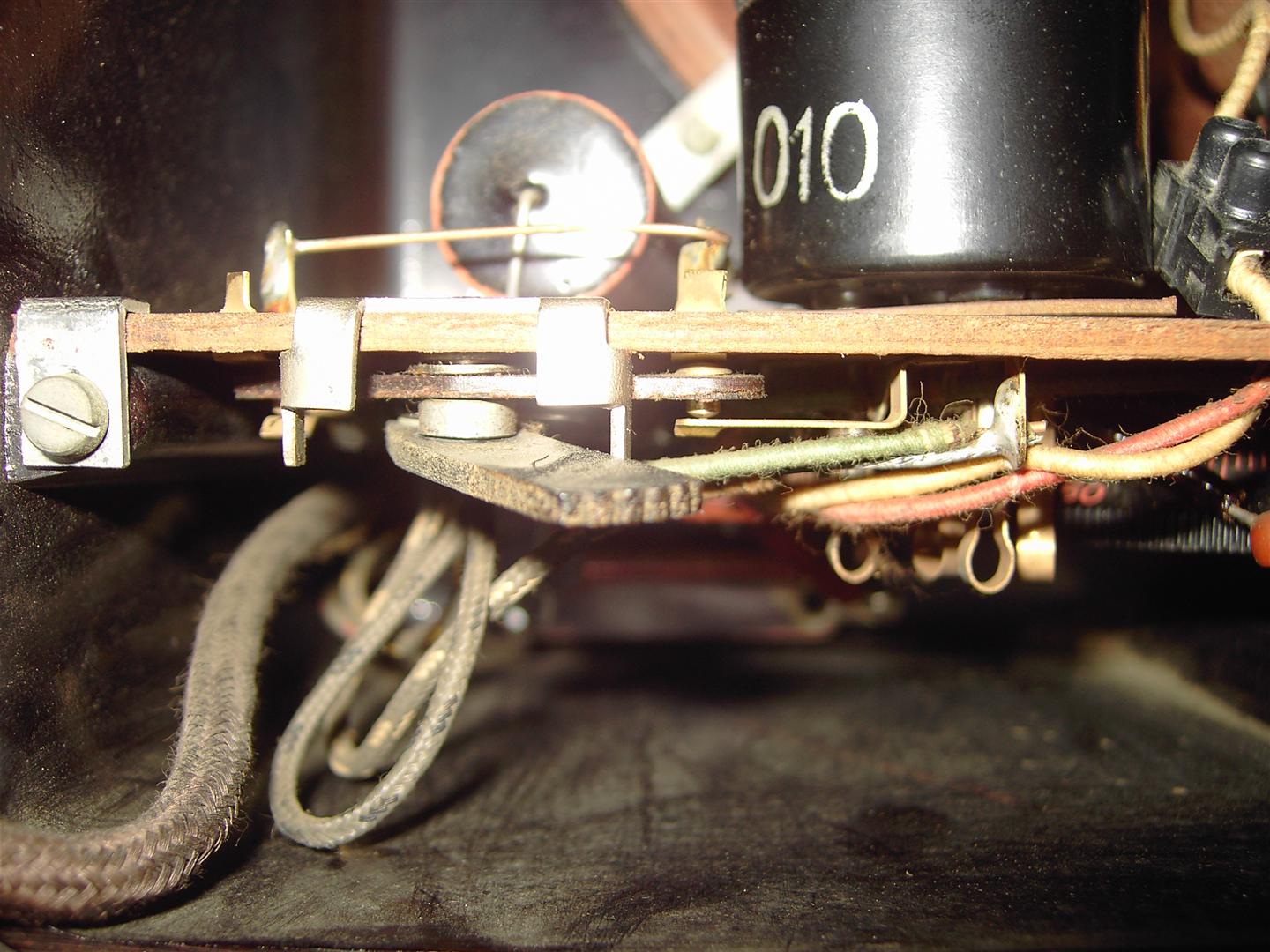

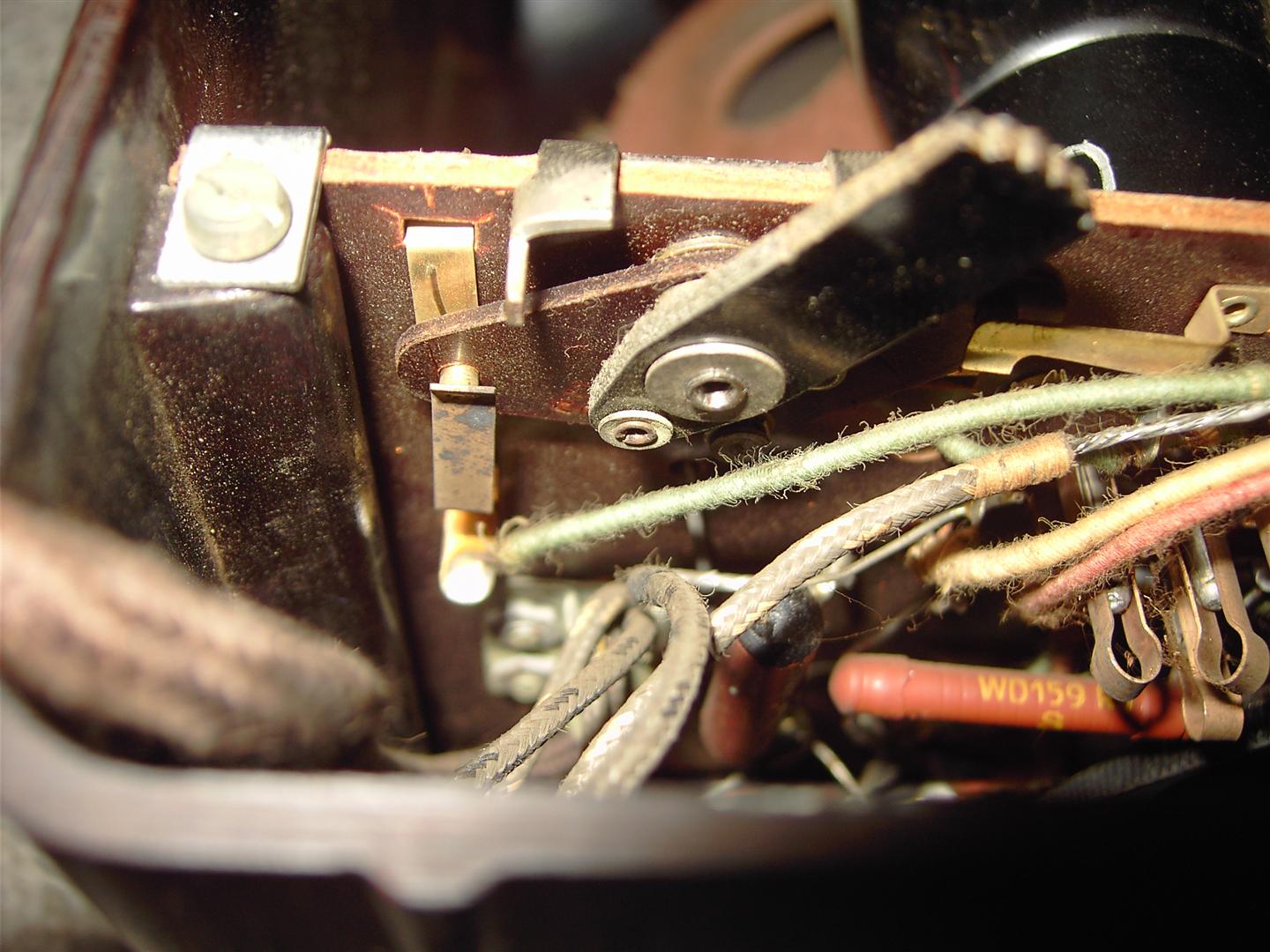

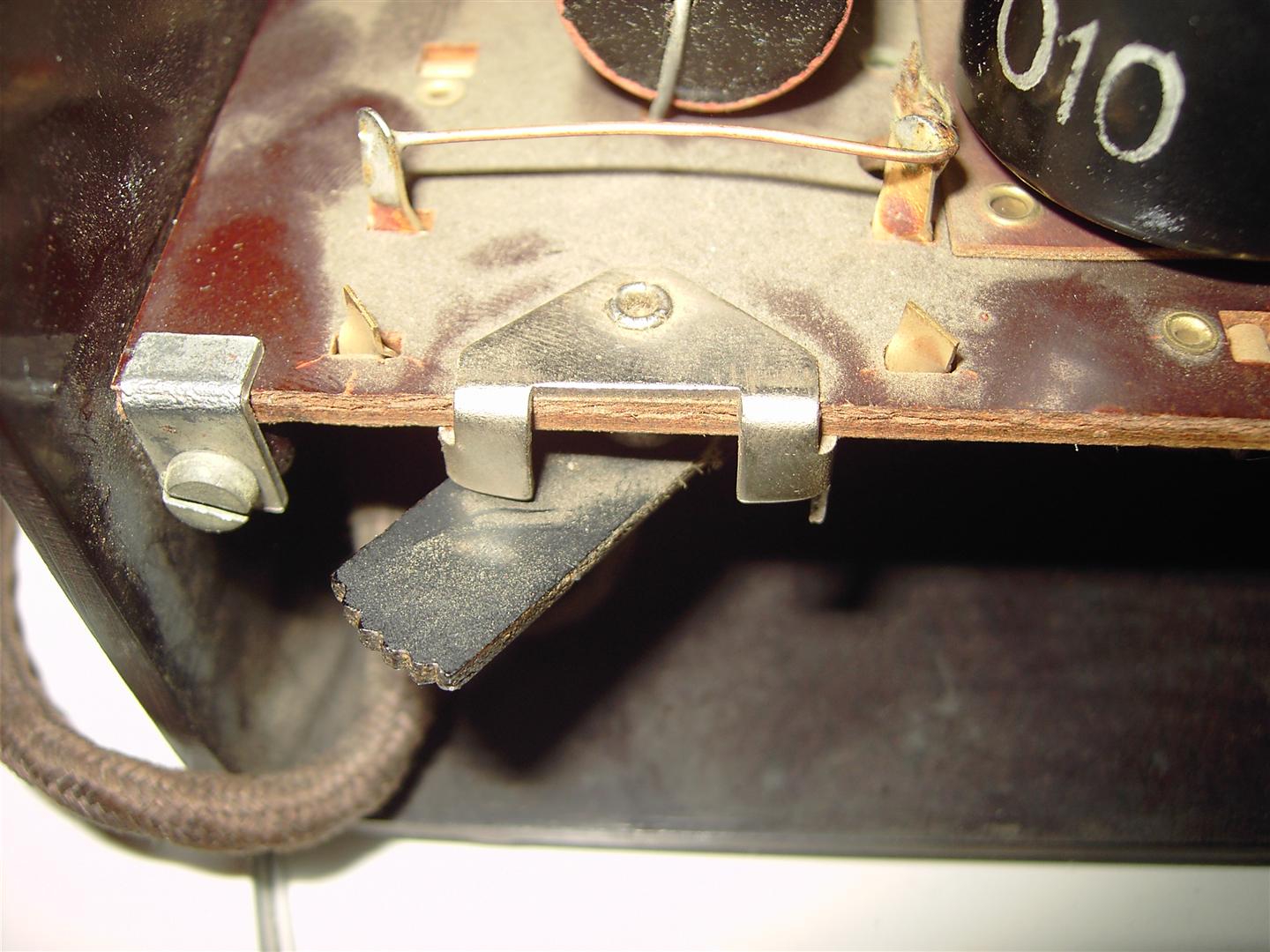

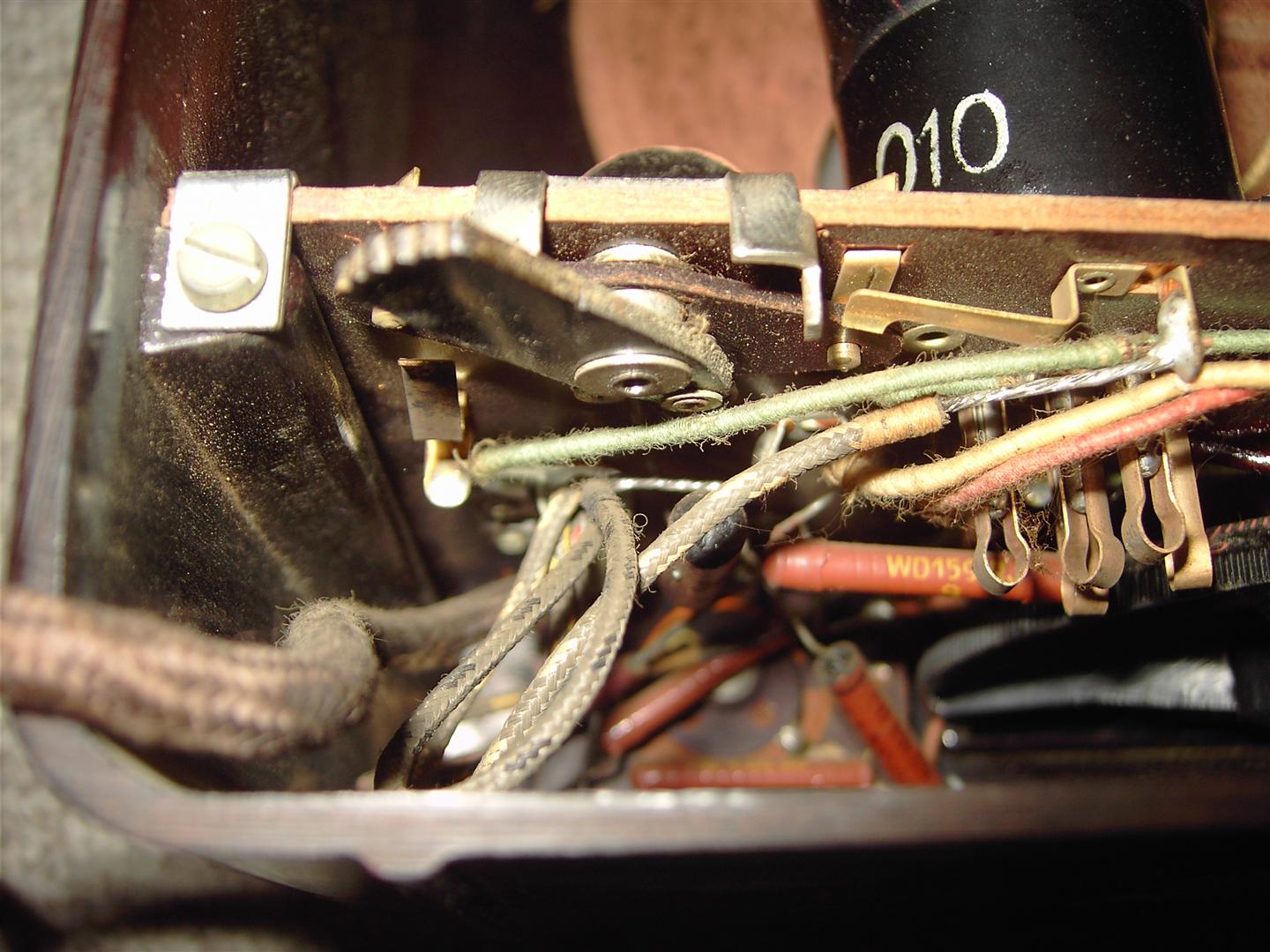

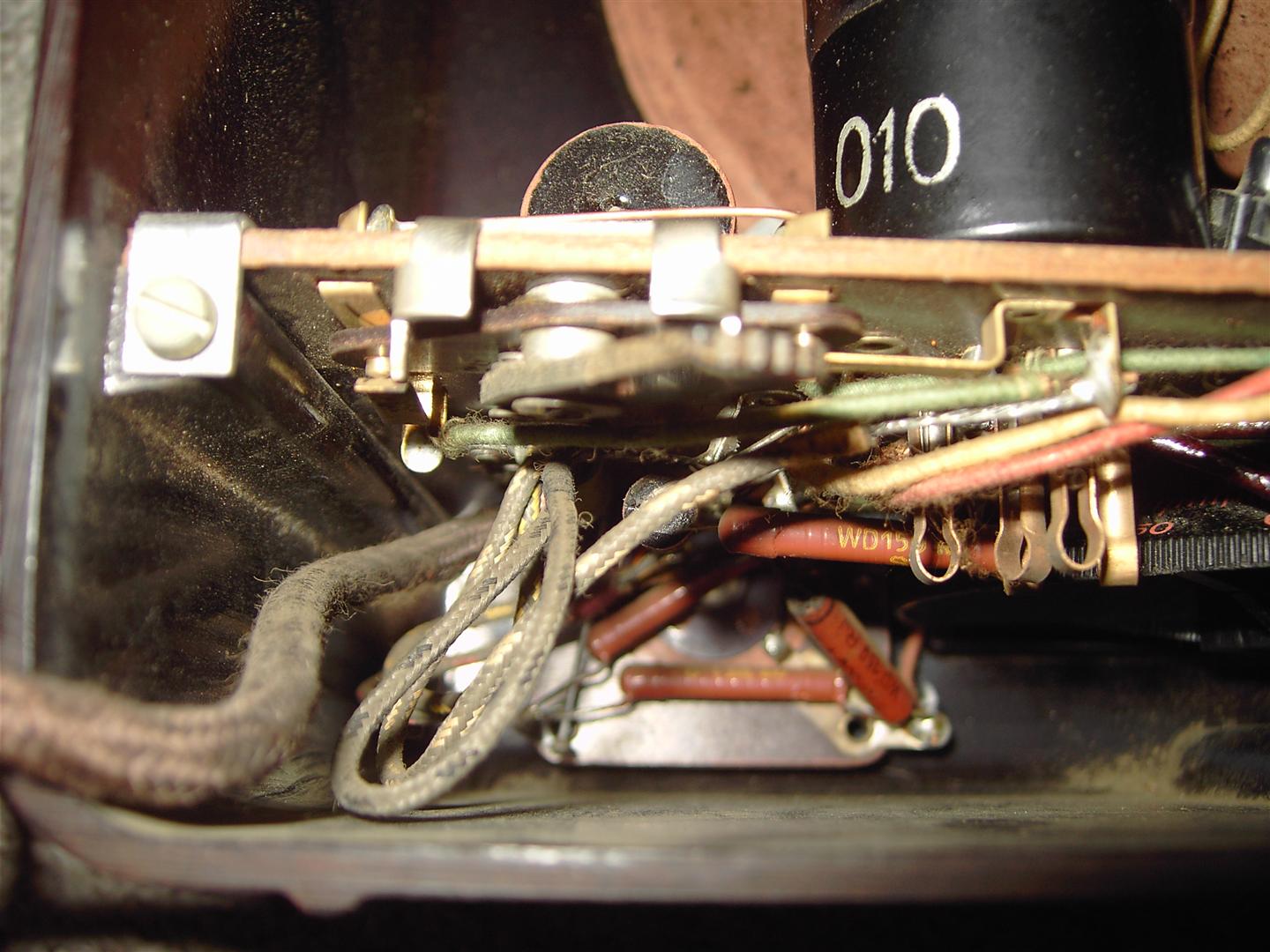

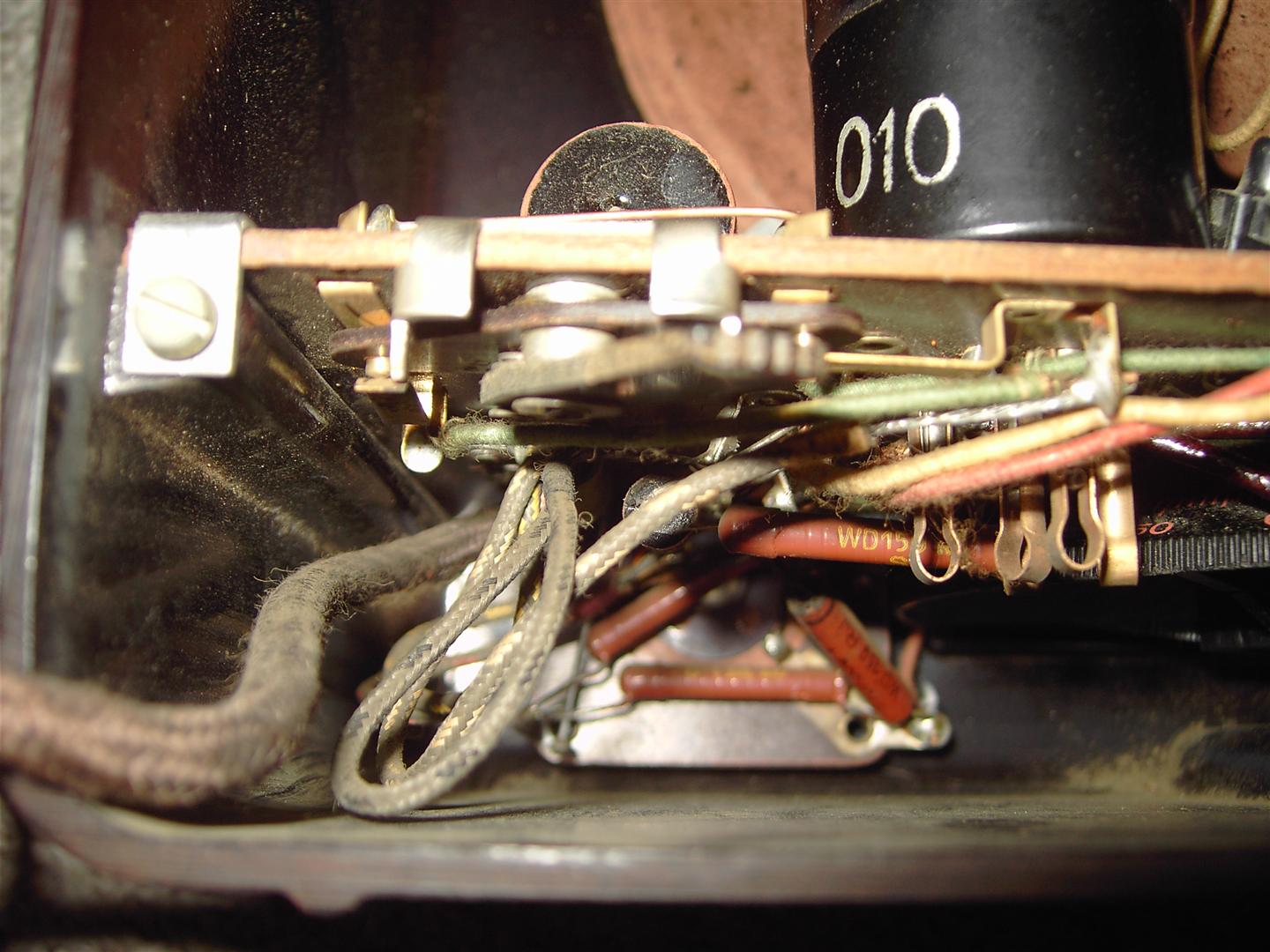

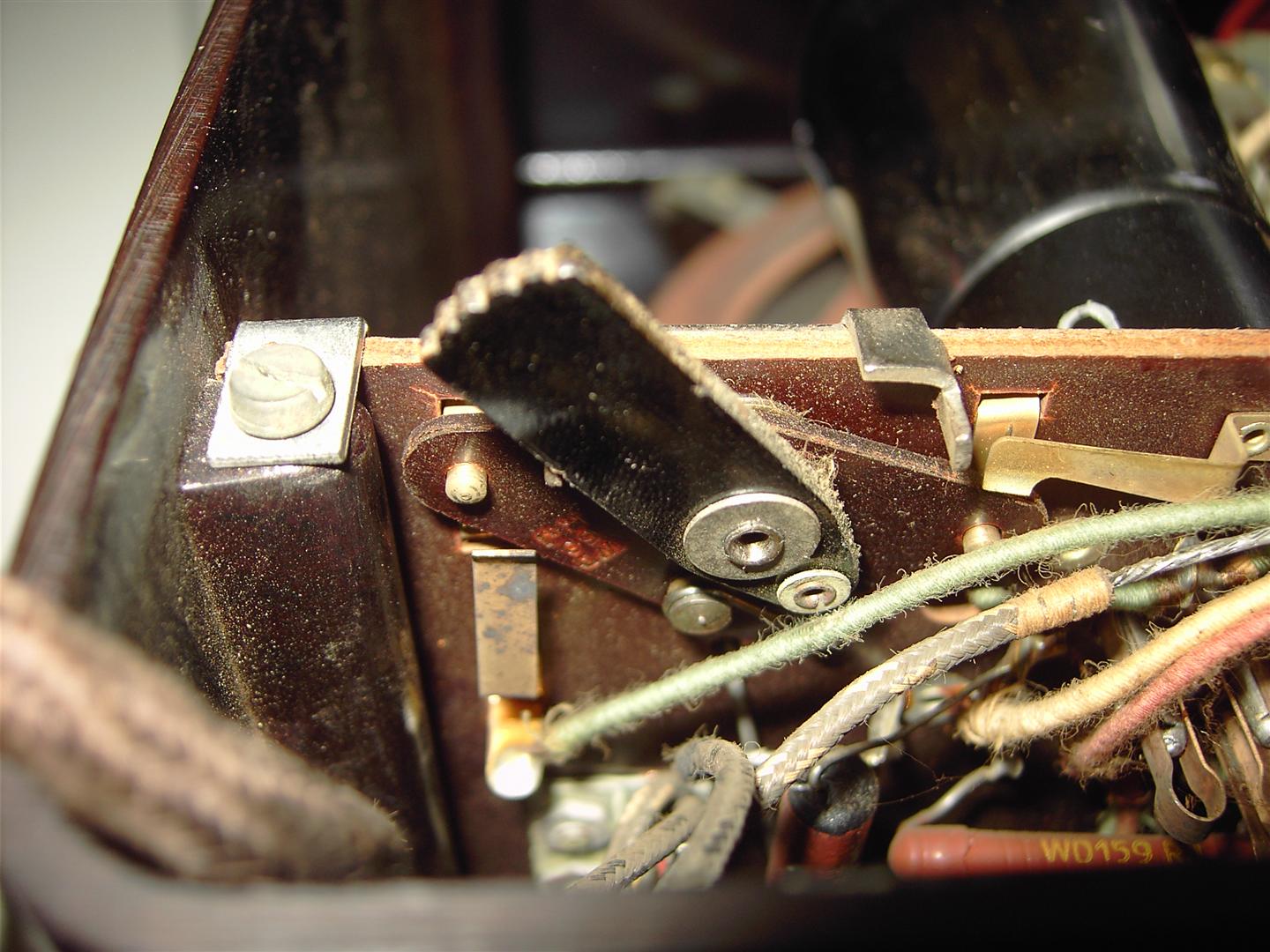

Anbei Fotos des Ein/Aus Schalters. Kann man durch die Fotos sagen ob er defekt ist? Also die Metallkontakte berührt er beim Einschalten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
der Schalter sieht ok aus. Ja mit Ohmn-Meter ist ein Widerstandsmessgerät gemeint. Viele moderne und alte Vielfachinstrumente verfügen über einige Ohm-Bereiche. Einen mittleren Ohm-Bereich auswählen und dann kurz (ca. 1 Sek) messen. Es kommt hier nur auf eine Art Durchgangsprüfung an. Jedenfalls sollte der Zeiger beim Berühren der Heizkontakte ausschlagen. Der resultierende Ohm-Wert ist nicht so wichtig. Alle drei Röhren sollten mit dem Ohmmeter einen Ausschlag kleiner unendlich haben.
Ist eine Röhre also extrem hochohmig, wird sie höchstwarscheinlich defekt sein.
Habe jetzt an den Röhren gemessen und ausschlagen tun alle. Bin ein wenig verwirrt, habe den Multimeter erst seit heute und die Röhren schlagen sehr unterschiedlich aus, wird der Wert nach Zeit immer weniger? Habe jetzt bei der ganz rechten Kc1 Röhre folgende Höchstmaße aufgeschrieben. Gemessen mit 20 MegaOhm: 16 200 Kiloohm: 118 20 Kiloohm: 3,8 2000: 458
Ich kann leider mit den Werten überhaupt nichts anfangen weil sie so unterschiedlich sind. Was wären denn Hochohmige Werte? Habe aber den Radio noch dazu 30 Minuten laufen lassen und die Röhren sind nicht wärmer geworden. Also sind wohl die Röhren defekt?! Würden die zwei anderen Röhren immer glühen auch wenn einer der drei defekt wäre? Welche sollte ich also zu erst austauschen? Sind halt recht teuer deswegen würde ich gerne mal die wichtigste kaufen und dann sehen ob die zwei anderen funktionieren aber wenn alle drei voneinander getrennt glühen dann sind wohl alle drei defekt weil eben alle nach dem 30 Minuten Test kalt waren.

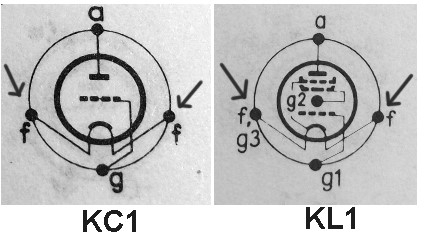

Fehlerteufel auf dem Video: Das linke Sockelschaltbild der KC1 ist von Stiften her zwar richtig (auch die Heizfäden). Das Innenleben aber ist von der KL1, sorry. So muss es richtig aussehen:
Die Sache mit der LEICHTEN Erwärmung der Röhre nach einiger Zeit ist nicht ganz sicher, die Erwärmung ist nur gering. Ich habe das nur für den Fall vorgeschlagen, wo kein Röhrenprüfgerät oder kein Ohmmeter vorhanden ist.
Die Sicht-Glühprobe der Heizfäden im Gerät geht NUR bei VÖLLIGER Dunkelheit im Zimmer und einem kleinen Umlankspiegel mit dem man von unten versucht in die Röhre zu blicken.
Bitte noch keine TEUEREN Röhren kaufen. Erst die Ohmmessung machen!
Wow, ich bin wirklich verblüfft wie gut Sie mir da helfen wollen Laut der Ohmmessung wie im Video sind bei mir alle drei Röhren in Ordnung. Der Ohmmeter schlägt auch nur da aus wo er soll. Wenn der Ein/Aus Schalter funktioniert und die Röhren in Ordnung sind was könnte es dann denn noch sein? Bei meinen Bildern links von der Röhre auf der 010 steht ist doch auch so ein roter Elko?!
Prima Video von Dir Rainer. Nur vielleicht noch eine kleine Warnung, bei Benutzung eines Analog Ohmmeters bitte auf die max. Messpannung achten. Wenn im Messgerät eine höhere Spannung als 2 V verwendet wird, könnte die Röhre durchbrennen. Bei den einfachen Taschenohmmetern wie ich auch 2 habe, wird nur EINE 1,5 V Batterie verwendet da kann nichts passieren mit K Röhren.
Ein versehentlicher Falschanschluß der Heizspannung an mehr als 2 Volt der K-Röhren an rot + ZERSTÖRT sofort die Heizfäden der drei seltenen und teuren K-Röhren!
und ....
Eigentlich müssen die Heizfäden mit einem Ohmmeter getestet werden. Allerdings muss ein Ohmmeter verwendet werden, welches nicht mehr als 2 Volt Prüfspannung abgibt.
Ich wollte eigentlich nur für den unerfahrenen Bastler, der vielleicht ein altes Ohmmeter benutzt einen sicheren Hinweis geben wie er auf Nummer sicher geht. Wenn nur EINE 1,5 Volt Batterie im Gerät ist kann nichts schiefgehen. Nicht jeder liest sich alles genau durch. Aber Vorsicht, es gibt auch runde Batterien mit mehr als 1,5 Volt.
Hallo Reinhardt, um deine Frage beantworten zu können, habe ich es mit 2 Digitalmultimetern ausgemessen, beide beinhalten eine 9 V Batterie, ein Multimeter habe ich auf Gleichsspannungsmessung und das andere Gerät in Megaohm, Kiloohm und Ohm Stellung durchgeschalten, in den erstgenannten Stellungen zeigte der Spannungsmesser mV Werte (also gefahrlos) und in der Ohmstellung schon gefährliche 3,4 V an. Also Achtung !!! M.f.G. harry
