Hallo zusammen, Ich stelle hier gerade die Bestellungen zusammen und bin am 100pF Kondensator der RC Kombination in der Gitterkappe der AF7 hängen geblieben. Ich scheitere gerade daran herasuzufinden, wie hoch dessen Spannungsfestigkeit gewählt werden muss... Kann mir bitte jemand helfen?
PS: bin ich mit 1W Widerständen auf der sicheren Seite, oder reichen da auch nur 0,5W?
für die Gitterkombi an der AF7 genügt ein relativ kleiner Kondensator von 63Volt vollkommen aus. Die zu erwartende Richtspannung am Steuergitter beträgt ja nur wenige Millivolt.
Zu den Widerständen wäre zu sagen, dass es natürlich in erster Linie von der Belastung (P=U * I) abhängt, zum anderen auch von der zulässigen Kappenspannung der Widerstände. Die heutigen Widerstände mit 1/2 oder 1/4 Watt Belastbarkeit "vertragen" zum Teil nur 100V von Kappe zu Kappe. Wenn die Betriebsparameter unter den zulässigen Werten bleiben, spricht also nichts gegen die Verwendung von den kleineren Widerstandstypen.
Hallo Jürgen, Dankeschön für die Aufklärung! Mir kribbelt es schon richtig in den Fingern, wenn ich an das kommende WE denke (nein, ich habe nicht die hand an der Stromleitung )

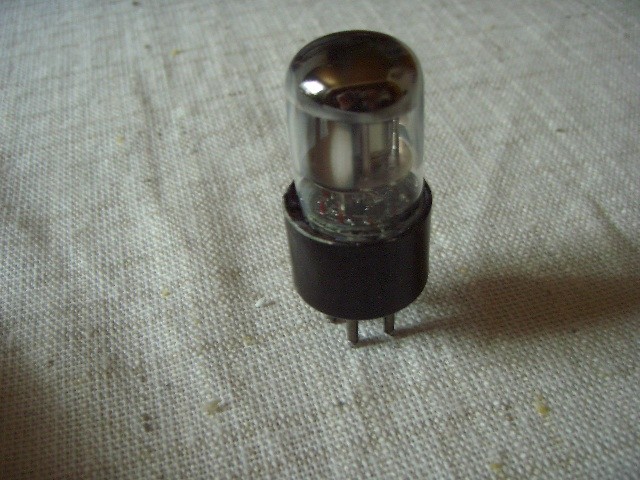

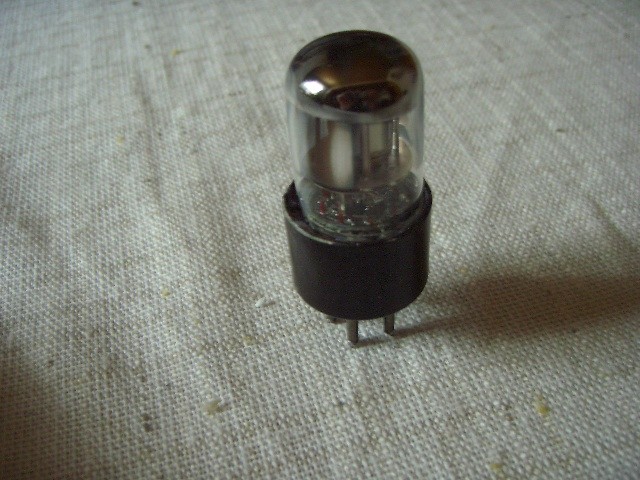

es gibt da für Dich eine sehr preisgünstige Alternative zur teuren RES 164. Man kann eine Russenröhre umsockeln. Hast Du evtl. einen alten Röhrensockel, wie z. B. von der REN 904? Sieh Dir mal das Bild an, ob Dir solch eine Röhre als Ersatz zusagt.
Hallo, Andreas! Ja auf die Idee eine andere umgesockelte Röhre zu nutzen bin ich gestern auch gekommen, als ich bei W*sten einen solchen Bausatz für gerade mal 11€ gefunden hatte. Die REN904 möchte ich dafür nicht zerstückeln, maximal noch die AF7, denn die wird eh ausgetauscht. ob ich mir nun Graphitlack hole und mir dann viel Spaß beim Lackieren bereite, oder gleich eine neue AF7 für reichlich das gleiche Geld, ist eigentlich egal... Ich habe mich für die AF7 entschieden.
Ich habe heute beim Physiklehrer Etwas schuhmacherfaden abgestaubt. Sehr stabil und auch schwarz. Allerdings bereitet es mir Sorgen, das dieser mit Bitumen oder Teer getränkt ist. Das verklebt sicher mit der Zeit.
