Hallo Herrmann und alle Interessierten,

Dein Hinweis auf die Übertrager interessiert bestimmt alle hier im Forum. Ich hatte ja bei meinem Umbau ohnehin gehofft, daß ich mal einen passenden Trafo finde und könnte mühelos auf REN 904 zurückbauen, weil ich ja die Röhrenfassung nicht gewechselt habe.
Jetzt solltest Du uns den Trafo mal zeigen und auch verraten, wo man diesen beziehen kann.

Ich hatte zunächst mit einigen handelsüblichen Kleintrafos experimentiert, war aber nicht zufriedenstellend.

Deine Bedenken wegen des fehlenden Luftspaltes sollten bei den geringen zu transformierenden Wechselspannungen keine bemerkbaren Verzerrungen bewirken.

Noch ein Hinweis zu Ersatzröhren: recherchiert mal die amerikanischen Röhren mit 600 mA Serienheizung (analog unserer P-Röhren, doch 600 mA wegen der geringen Netzspannung von 110 V in USA).
Da gibt es eine gute Auswahl mit Heizspannungen unter 4 Volt. Es gibt Trioden und Pentoden, sogar welche, die eine RES164 ersetzen können.

Sei gegrüßt,

Rainer

Hallo Rainer,

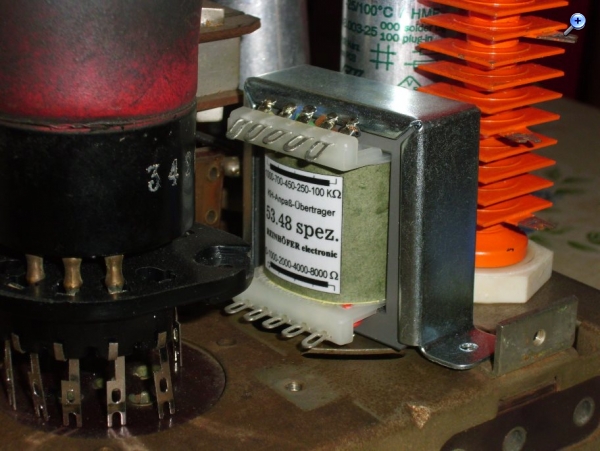

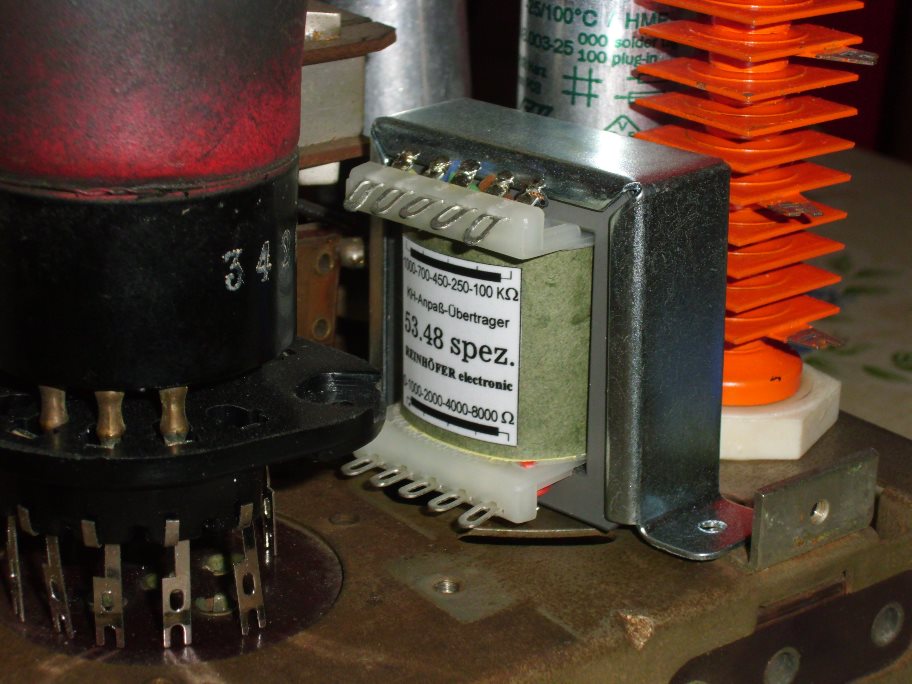

da im Forum kommerzielle Links untersagt sind, poste ich mal ein Bild von dem guten Stück. Die Suchbegriffe nannte ich ja auch schon.

Übrigens, der Aufkleber, der das Anschlußschema zeigen soll, ist 180° verdreht aufgeklebt, wie ich über die Gleichstromwiderstandsmessung der Wicklungen herausfand. Also Obacht.

Die 100k-Anzapfung könnte man übrigens für ein Pentoden-Audion verwenden, das ergibt immerhin noch eine 3,33-fache Aufwärtstransformation zur 1M-Wicklung.

Gruß
Herrmann

Zuletzt bearbeitet am 26.11.15 10:22

Datei-Anhänge


Hallo Rainer,

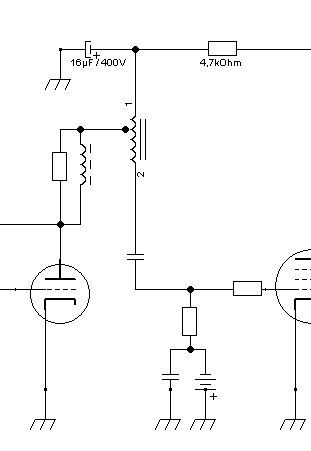

über mein Projekt werde ich demnächst einen eigenen Thread aufmachen. Hier noch mal ein Schaltungsausschnitt mit der Spartrafokopplung. Sie gleicht bauteilemäßig der (LC-)Drosselkopplung. Die Gitterbatterie soll hier bitte nicht irritieren, entscheidend ist, daß der Gitterableitwiderstand der Endröhre nicht vergessen wird.

Gruß
Herrmann
