Hallo Rainer!

Erstmal danke für deine schnelle Antwort!

Zu den Sicherheitshinweise: Hab sie mindestens 3 mal gelesen, mir ist es schon klar dass es beim Basteln hohe Spanungen entstehen die für einen Bastler gefährlich werden könnten! Mit den Telefonapparate hatte ich bisher diese Problematik nicht!

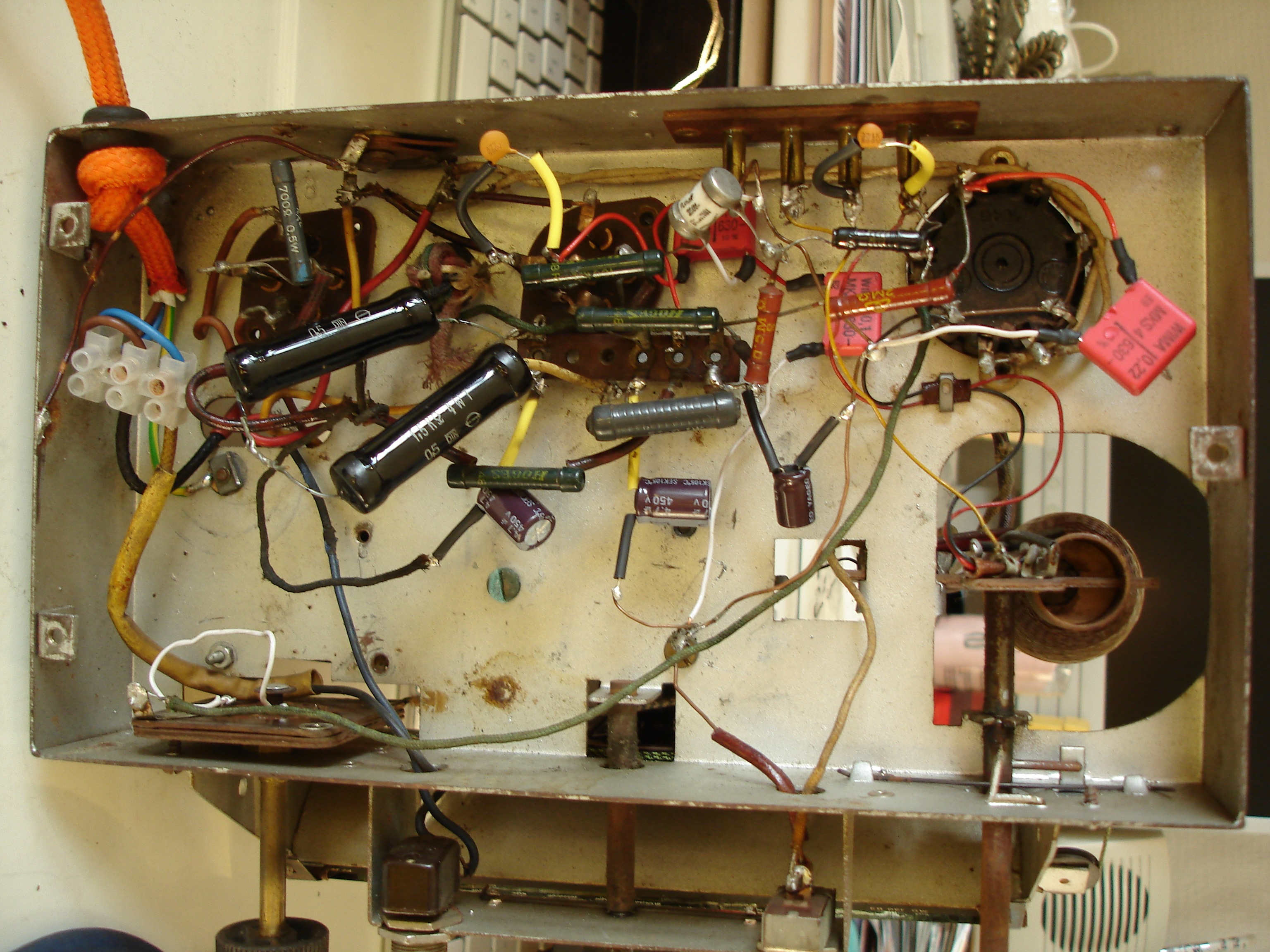

Zu deinem nächsten Hinweis: Ich hätte es etwas deutllicher schreiben müssen ; In meinem "Werkstatt" ist natürlich ein Messgerät - Multimeter vorhanden da ich bisher alte Telefonapparate gebastelt habe. Mit diesem Messgerät hab in den letzten 3 Wochen nach dem Schaltplan alles gemessen und wo nötig Komponenten ausgewechselt. (Fast alle Elkos - die Widerstände waren in Ordnung). Die einzige Sache die nicht messen kann - die Röhre da über keinen Röhrentester verfüge!

Den Lautsprecher hab bereits mit einer Batterie getestet - (knackt fleißig) auch mit dem Messgerät ob vielleicht die Kabel zercknickt wären - alles in Ordnung.

Andere Ideen ? Deswegen sage ich bin mit meinem Latein am Ende

Ein schönes Wochenende und bis bald!


Herzliche Grüße,

Sirilos

Hallo zusammen!

Heute musste leider den ganzen Tag arbeiten, war ständig unterwegs... Erst spät am Abend hatte etwas Zeit für mein Hobby und hab eine interessante Entdeckung gemacht: In dem Schaltplan bei der RES164 sieht man einen 100 Widerstand - bei meinem VE hat er bereits den Geist aufgegeben:( Heute ist Samstag, muss leider bis Montag warten um den kleinen Freund wieder zu kaufen.

Da der Widerstand kaputt ist, traue es mir nicht mehr den Stecker in die Steckdose einzusetzen, hab Angst davon dass die Röhre versagen. Hoffentlich ist meine neue RES164 immer noch in Ordnung da auf dem Sockel den 100Ohm kaputten Widerstand entdeckt habe.

Bei den anderen Widerstände hab mich sehr oft gefragt ob lieber alles austauschen soll. Die Kondesatoren sind alle in Ordnung (Hab 90% alles getauscht).

Hier eine mini Liste mit den Widerstände - die Frage "To austauschen" oder "to nicht austauschen?" (So und überhaupt "To be or not to be??)
2MOhm Widerstand - Messgerät zeigt 1703MOhm
0,5Mohm - Gerät zeigt 0,633 MOhm
55KOhm - Gerät zeit 58,3KOhm
40KOhm - 44,8KOhm - irgendwie diesen letzten Widerstand finde nicht in dem Schaltplan - verbasteltes Objekt.

Auf dem Röhrensockel von der RGN 1064 hängt normalerweise ein 450Ohm Widerstand - da habe ich einen mit 700Ohm (Messgerät zeigt 787Ohm - soll auch ausgetauscht werden? )

@Lieber Heinz, muss erstmal den kaputten Widerstand kaufen und löten. Ich berichte hier von Sollwerte sobald die Sache erledigt sein sollte.
Dieser Nickname ist von mir frei erfunden worden, eine Mischung aus meinen Familien - und Vorname beide auf ein Wort zusammengesetzt. Im Hintergrund stand keine Gedanke bzgl Siri oder so... Ich fand deine Kommentare sehr interessant- hab nie so gedacht!

Ich bedanke mich bei Euch für die Tipps und die nette Hilfe - werde mich sehr bald melden!

Einen schönen Sonntag und viel Spaß beim Basteln!!

Herzliche Grüße,

Sirilos

Hallo zusammen,

umgebaute Geräte können zur Verzweiflung treiben. Alles oder auch nur eine Verschaltung können Ursache für Fehlfunktionen sein.

Es wurde schon gesagt. Extreme Überprüfung jeder elektrischen Verbindung ist notwendig, ebenso Bauteileprüfung. Das ist umständlich, aber zwingend.

Einen Sofort-Tipp, wie R xxx wird defekt sein, kann es so nicht geben. Dafür stecken zu viele Unwägbarkeiten in dem umgebauten Gerät.

Erst, wenn sicher ist, dass das originale Schaltbild im Gerät aktiv ist, kann man sich vernünftiger weise an Fehler heranmachen.

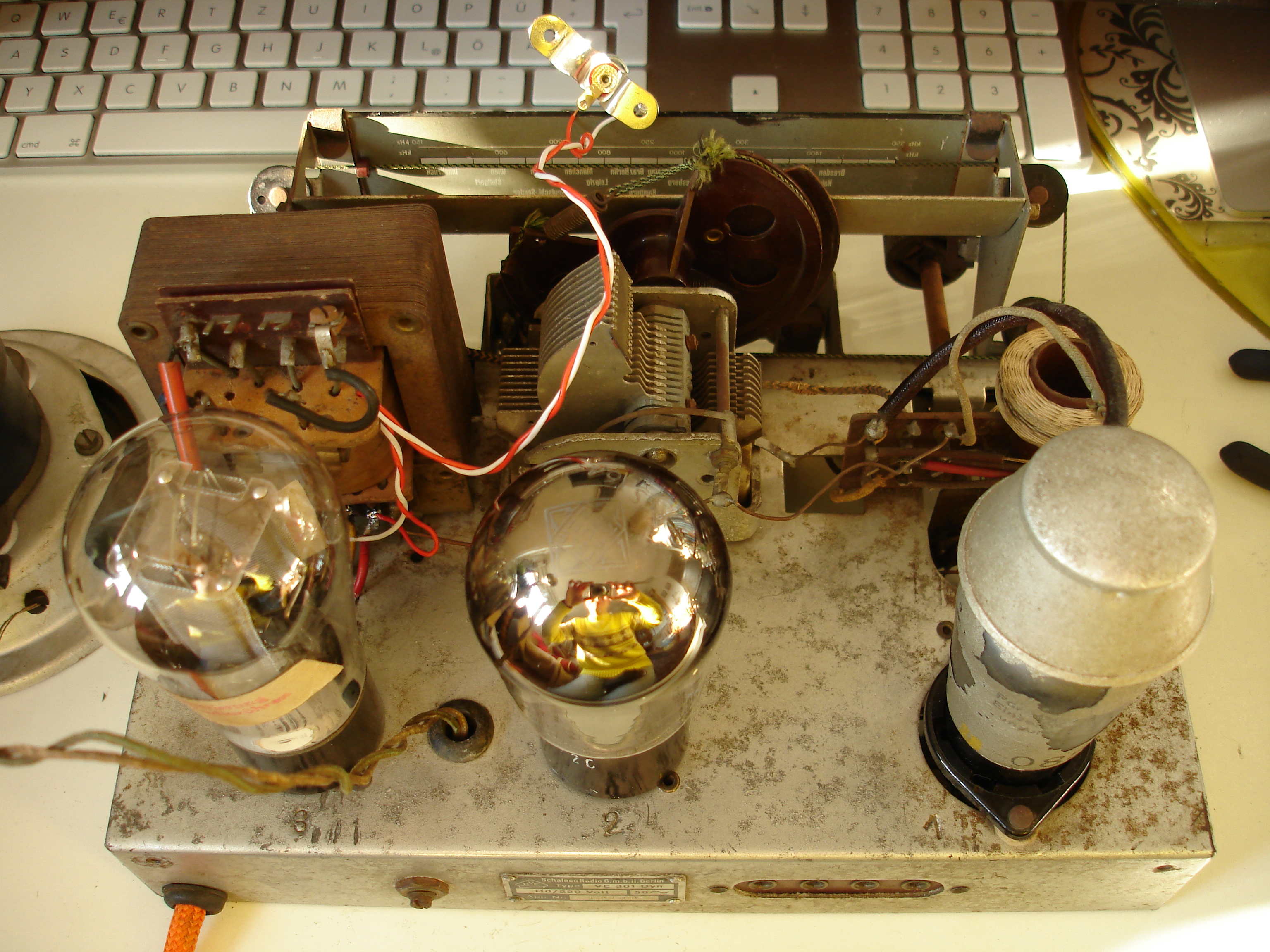

Sehe ich da wirklich einen elektrodynamischen Lautsprecher? Der originale VE301 dyn W (ich gehe von diesem Modell aus) hat nämlich einen solchen Lautsprecher, der über eine Feldspule verfügt, die auch gleichzeitig Siebdrossel ist. Lediglich der VE301 dyn GW hat einen permanentdynamischen Lautsprecher. Sollte es aber ein permanentdynamischer Lautsprecher (Umbau) sein, müsste die Feldspule/Siebdrossel durch einen Widerstand 5 k Ohm (3-4 Watt) ersetzt worden sein.

Schaltbild VE301 dyn W:
http://www.welt-der-alten-radios.de/files/s301wdyn.jpg

Gruß von Haus zu Haus
Rainer (Forumbetreiber)

"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"
Als MP3-Datei: http://www.welt-der-alten-radios.de/files/auf-dem-strahl.mp3

Hi,

schön, dass du noch da bist (-;

Die Konensatoren passen von der Kapazität her. Ist die Spannungsfestigkeit denn auch mind. 500 V eingehalten = Wie du siehst sind am Anfang kurzzeitig sehr hohe Spannungen im Gerät. Das müssen die Kondensatoren vertragen. Sollten das 450V Versionen sein ist das mehr als Knapp.
Da du vermutlich keine anderen hast könntest du solange das Radio nicht richtig funktioniert eine Vorschaltlampe benutzen. Das würde einen gewissen Schutz bieten.

Das hier :'In dem Schaltplan hängt ein 0.1 MOhm Widerstand (= 100Kohm) am Sockel vom RES164. (Am Schirmgitter?) Diesen Widerstand habe ich schon mit einem 100Ohm - 5 Watt ersetzt. '

macht mir Sorgen. Du ersetzt einen 100 kOhm Widerstand durch einen 100 Ohm Widerstand. das solltest du schleunigst ändern da du ansonsten die RES164 überlastest.

Nun zum Lautsprecher:

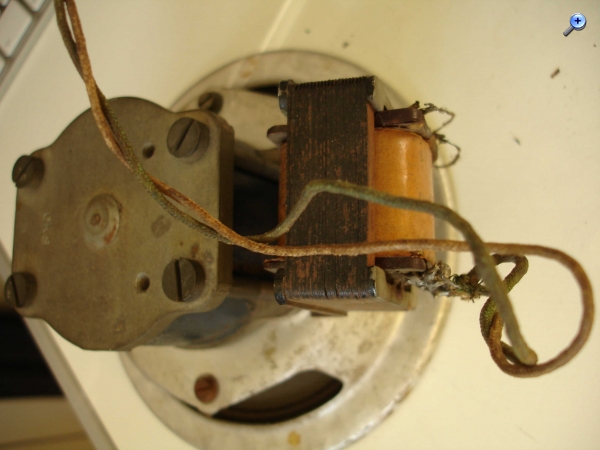

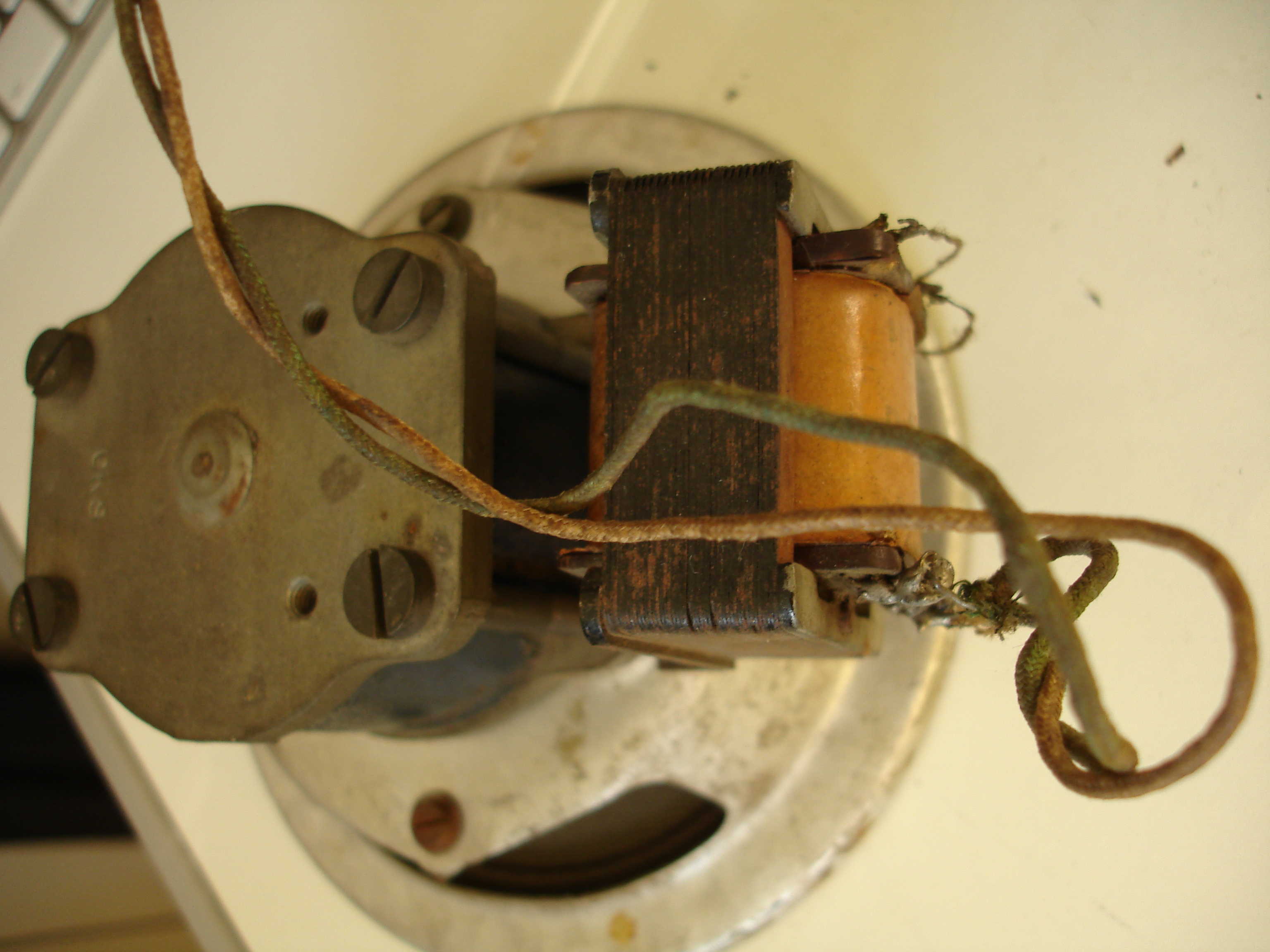

Das scheint eun Lautsprecher mit Dauermagnet zu sein. Zumindest sehe ich nur zwei Anschlüsse zum AÜ des Lautsprechers. Wenn dem so ist fehlt die Feldspule um Netzteil. Diese siebt normalerweise auch die Betriebspannung und dient durch ihren Wicklungswiderstand auch als Vorwiderstand.
Diese muss man dann durch entsprechende Widerstände ersetzen (Den Wert habe ich gerade nicht parat. Sollte aber zu finden sein.). Ansonsten ist die Betriebsspannung viel zu hoch und auch dürfte das Radio sehr laut brummen.

Gruß
Oliver
