Honigwaben-Spulen, Flachspulen: Manuelle Wickelvorrichtungen zu verkaufen - Die Teile sind verkauft!
Hallo zusammen,
heute etwas für Spezialisten – ich biete an:

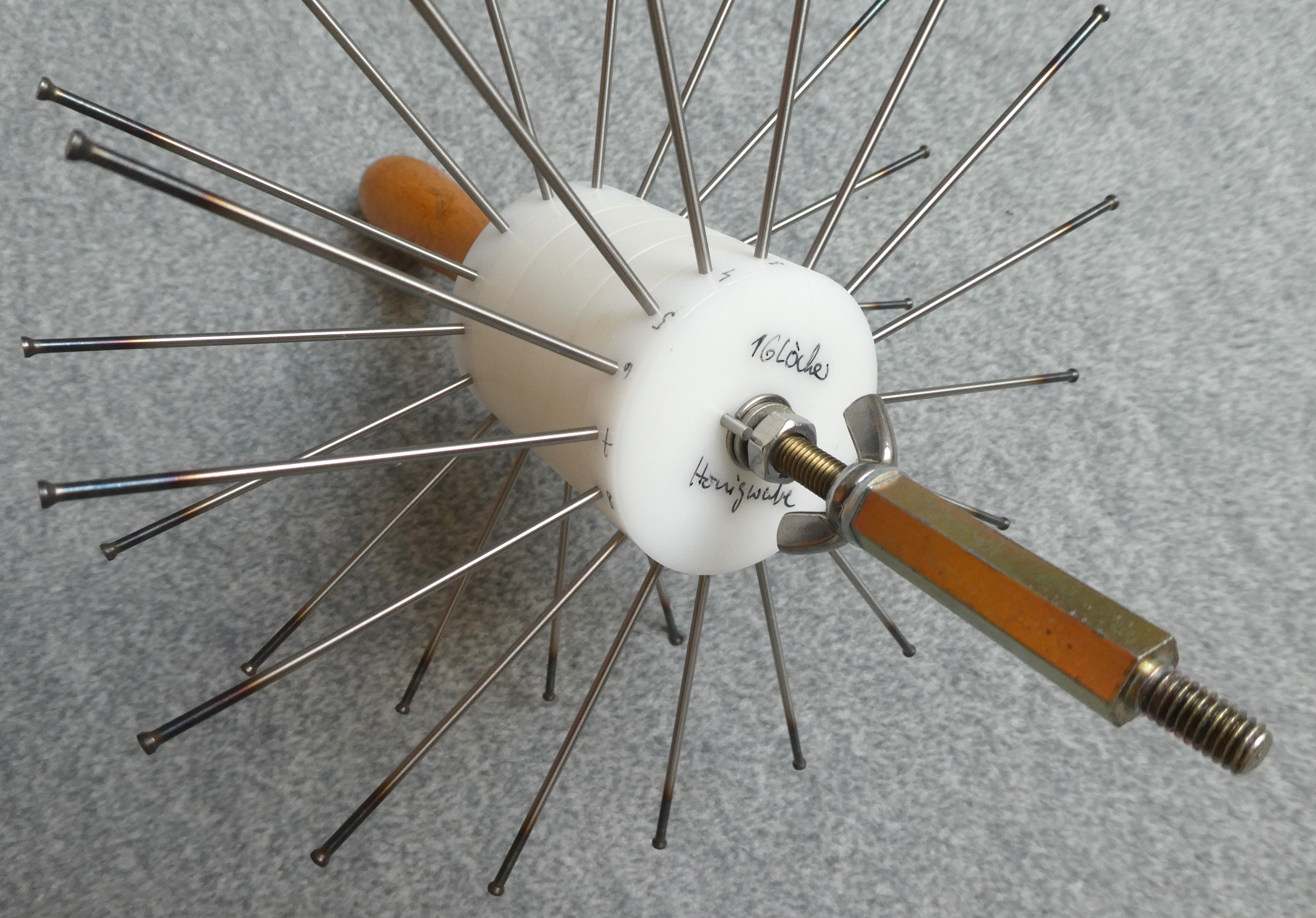

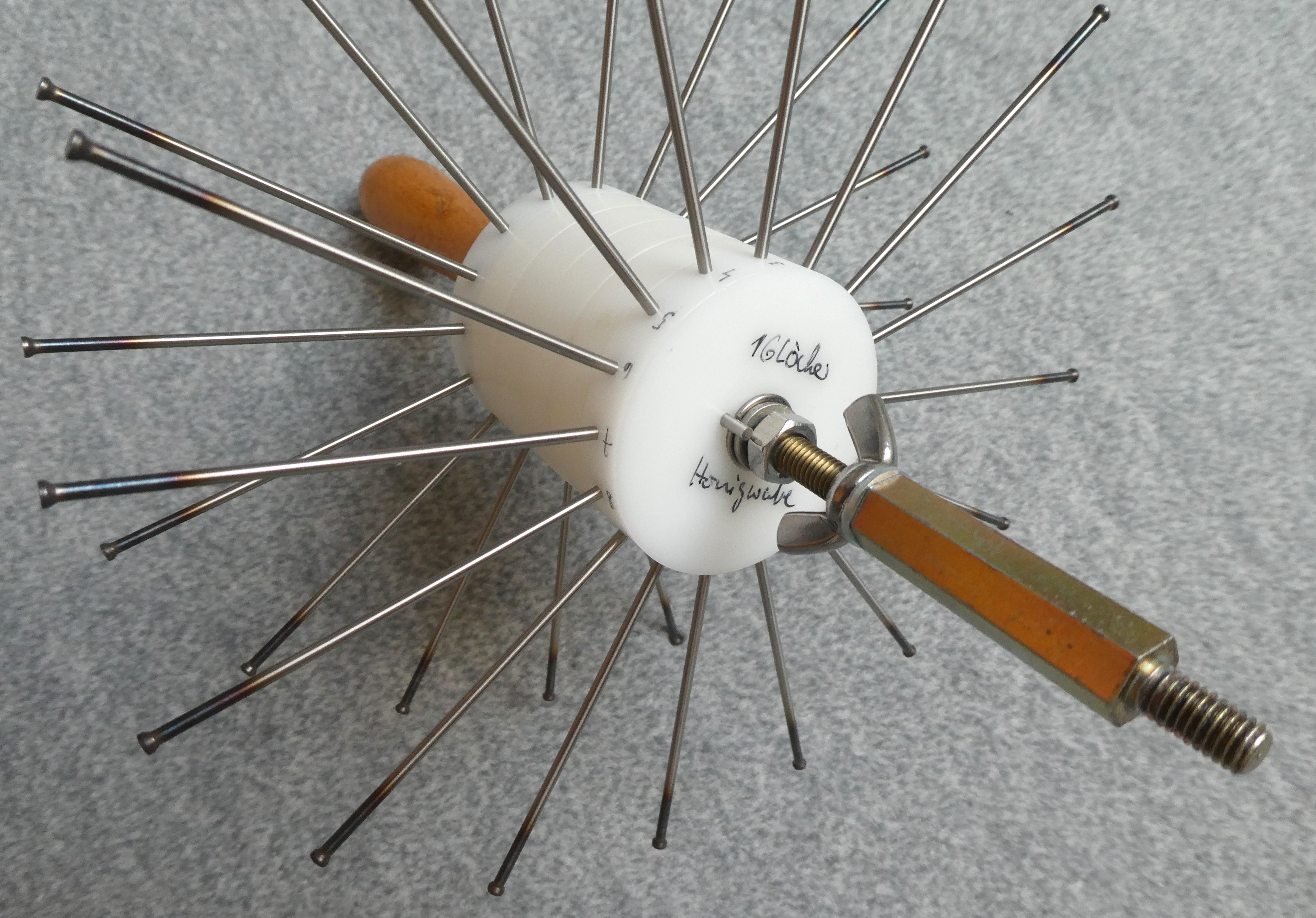

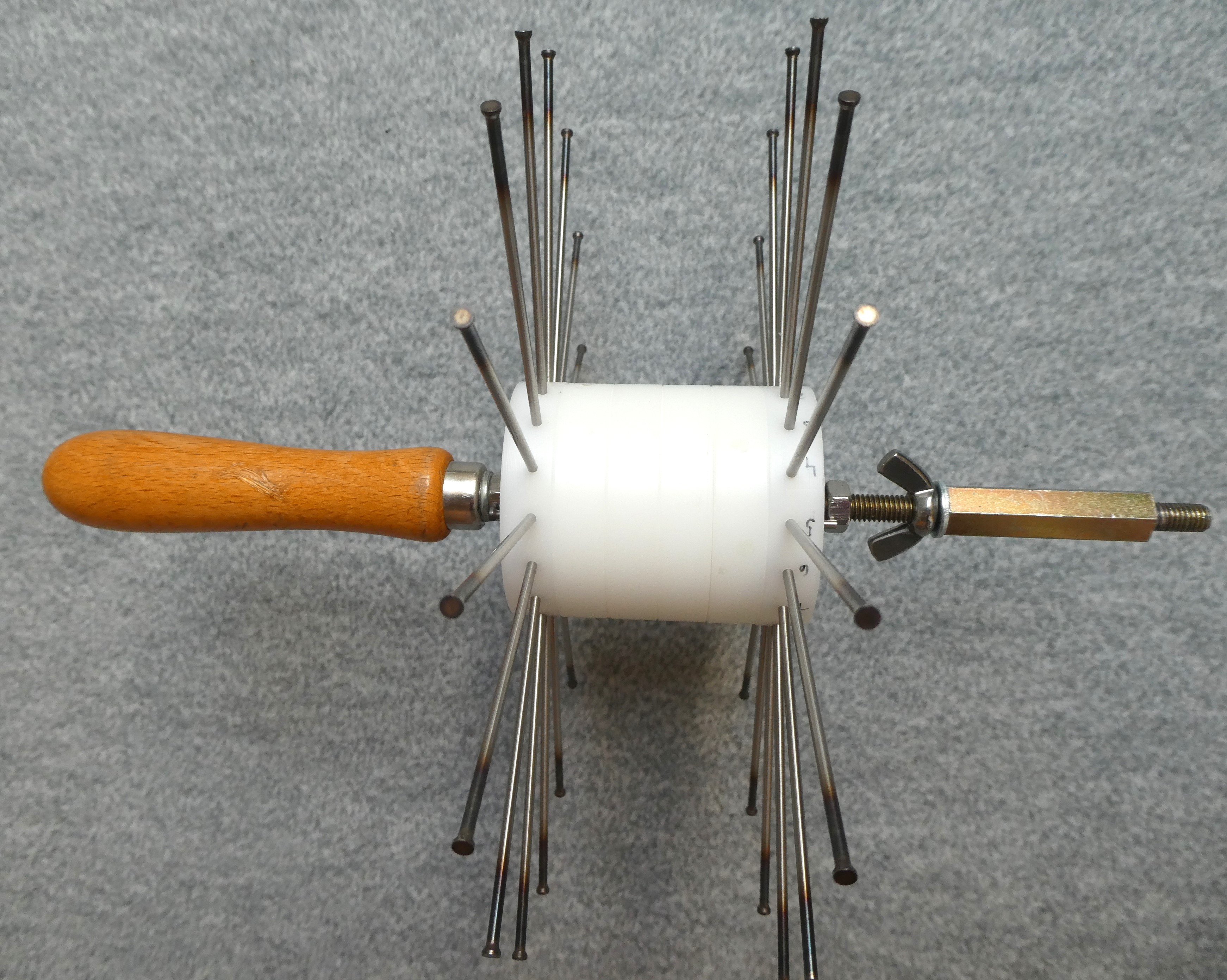

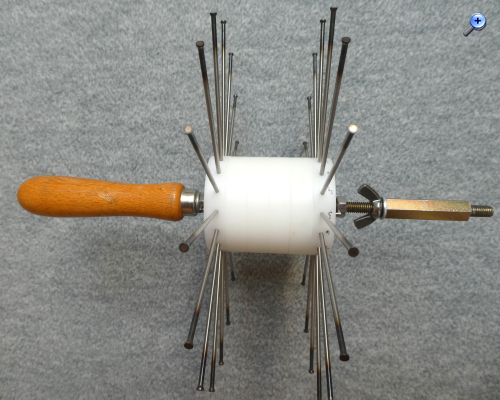

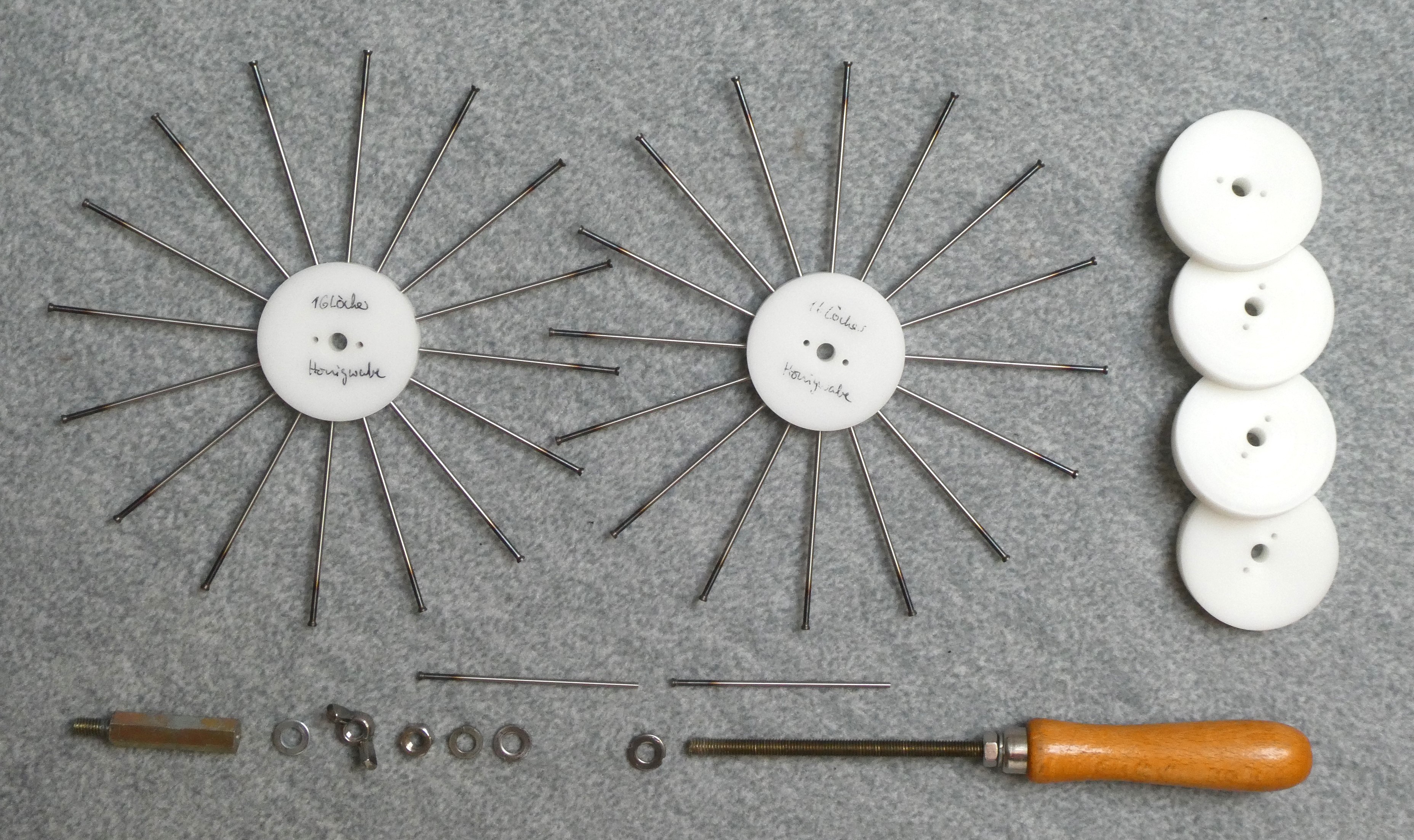

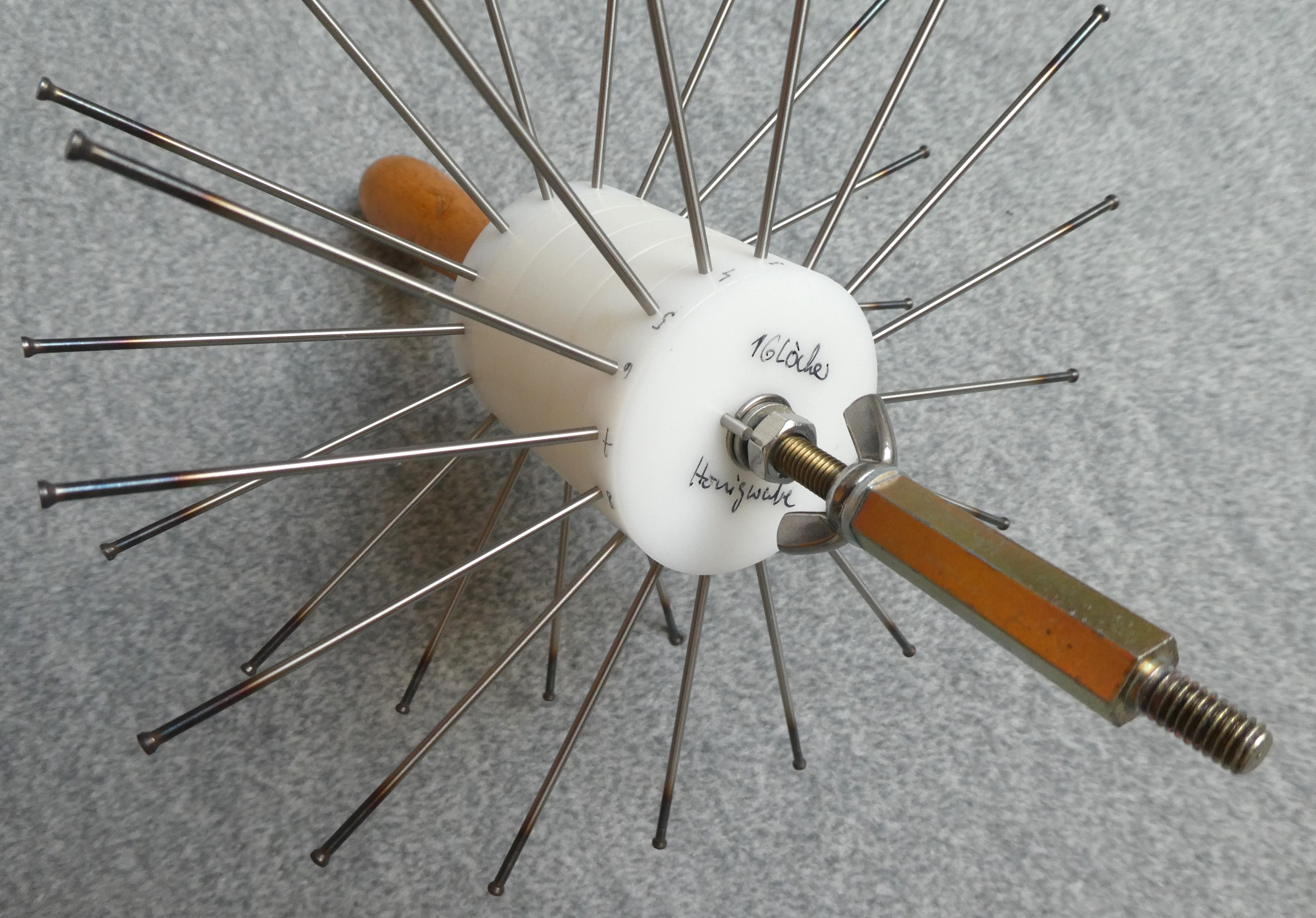

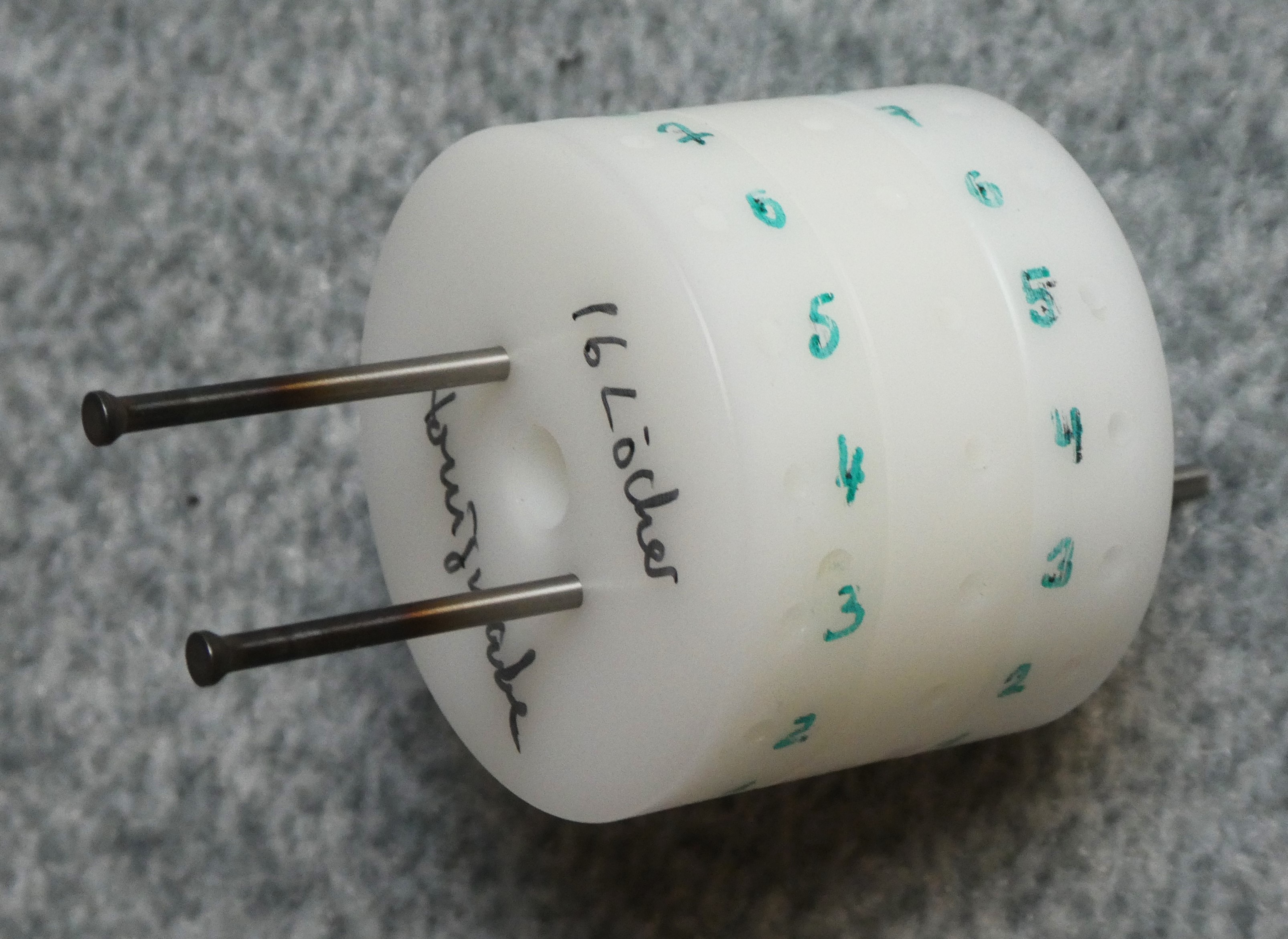

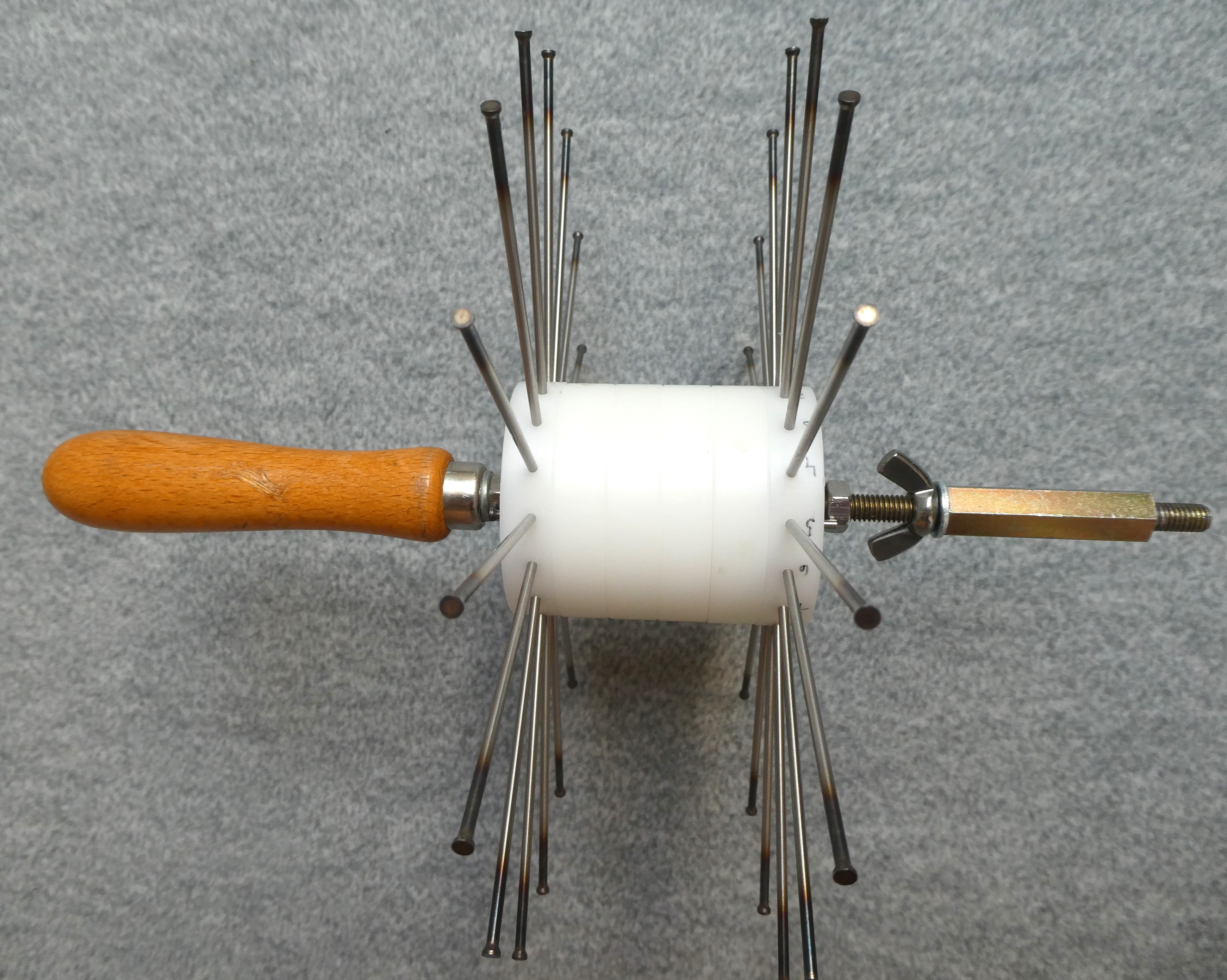

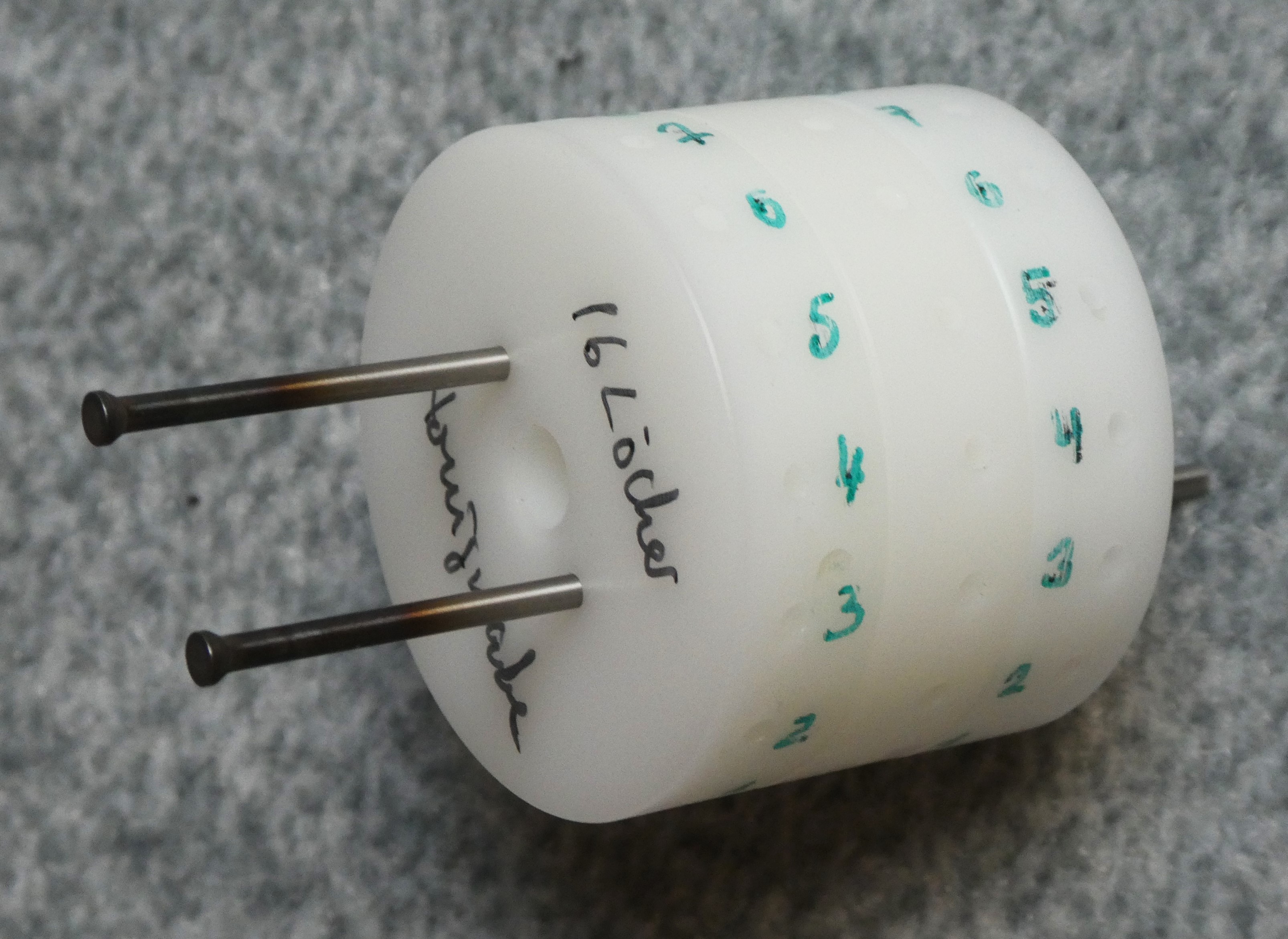

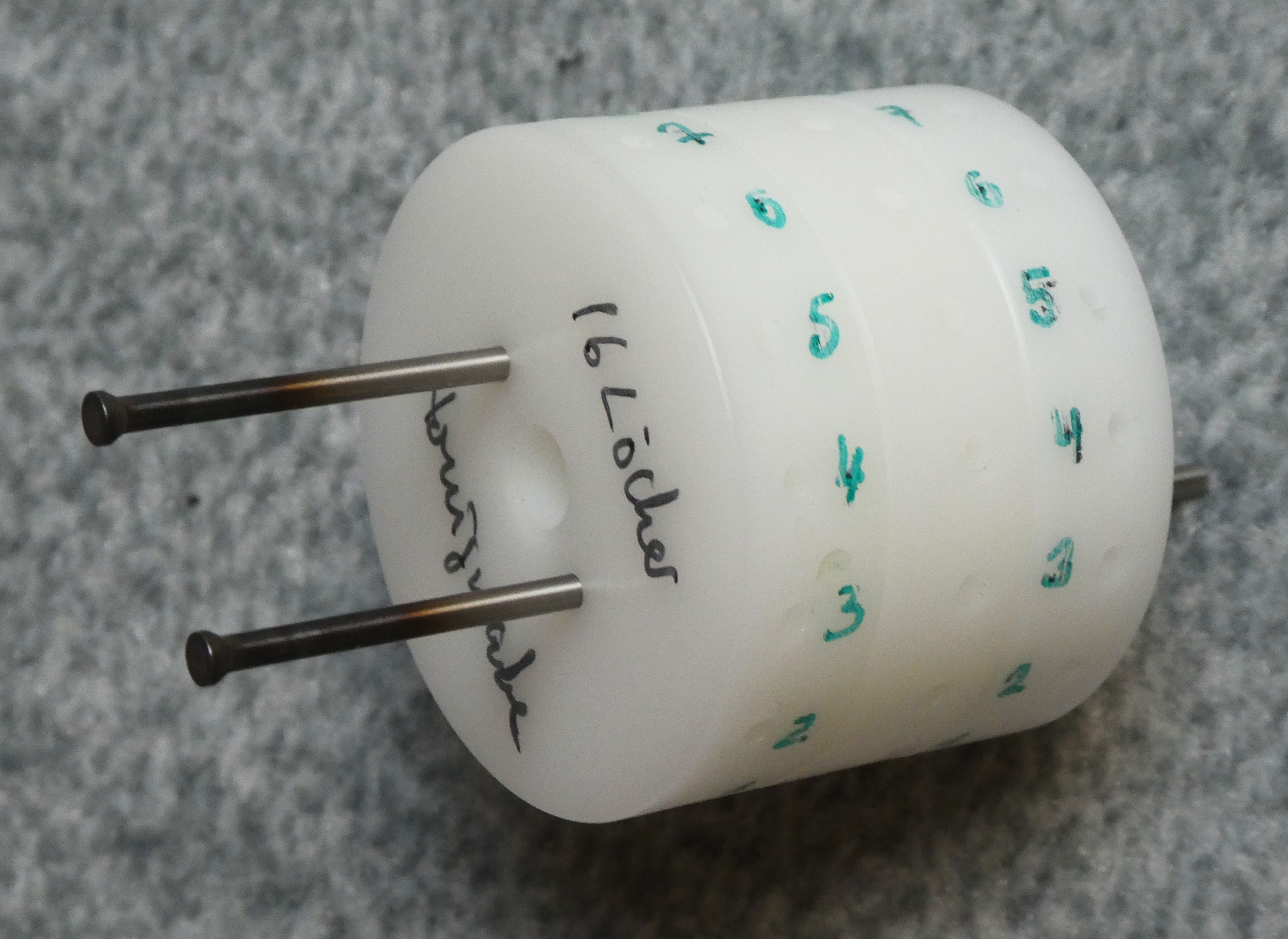

1. Manuelle Wickelvorrichtung für Honigwaben-Spulen, Innendurchmesser 50 mm, Außendurchmesser maximal 170 mm, Spulenlänge wahlweise 10/20/30/40/50 mm, bestehend aus zwei Stirnplatten mit je 16 Löchern und vier Zwischenplatten je 10 mm aus Hart-PE, 32 steckbare Lochnadeln 2 x 70 mm aus gehärtetem Stahl, zwei weitere steckbare Lochnadeln zur axialen Zentrierung
2. Manuelle Wickelvorrichtung für Honigwaben-Spulen, Innendurchmesser 40 mm, Außendurchmesser maximal 170 mm, Spulenlänge wahlweise 15/25 mm, bestehend aus zwei Stirnplatten mit je 16 Löchern und einer Zwischenplatte 10 mm aus Hart-PE, 32 steckbare Lochnadeln 2 x 70 mm aus gehärtetem Stahl, zwei weitere steckbare Lochnadeln zur axialen Zentrierung

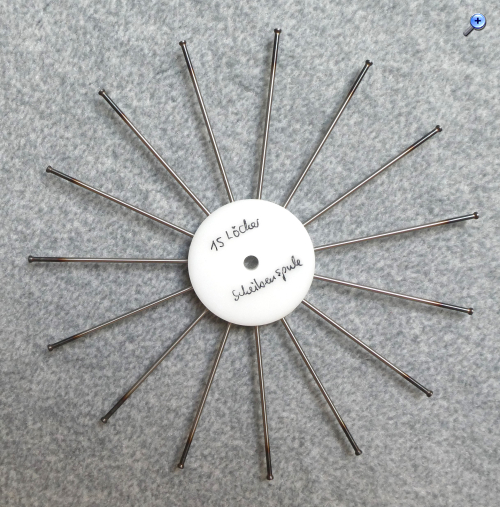

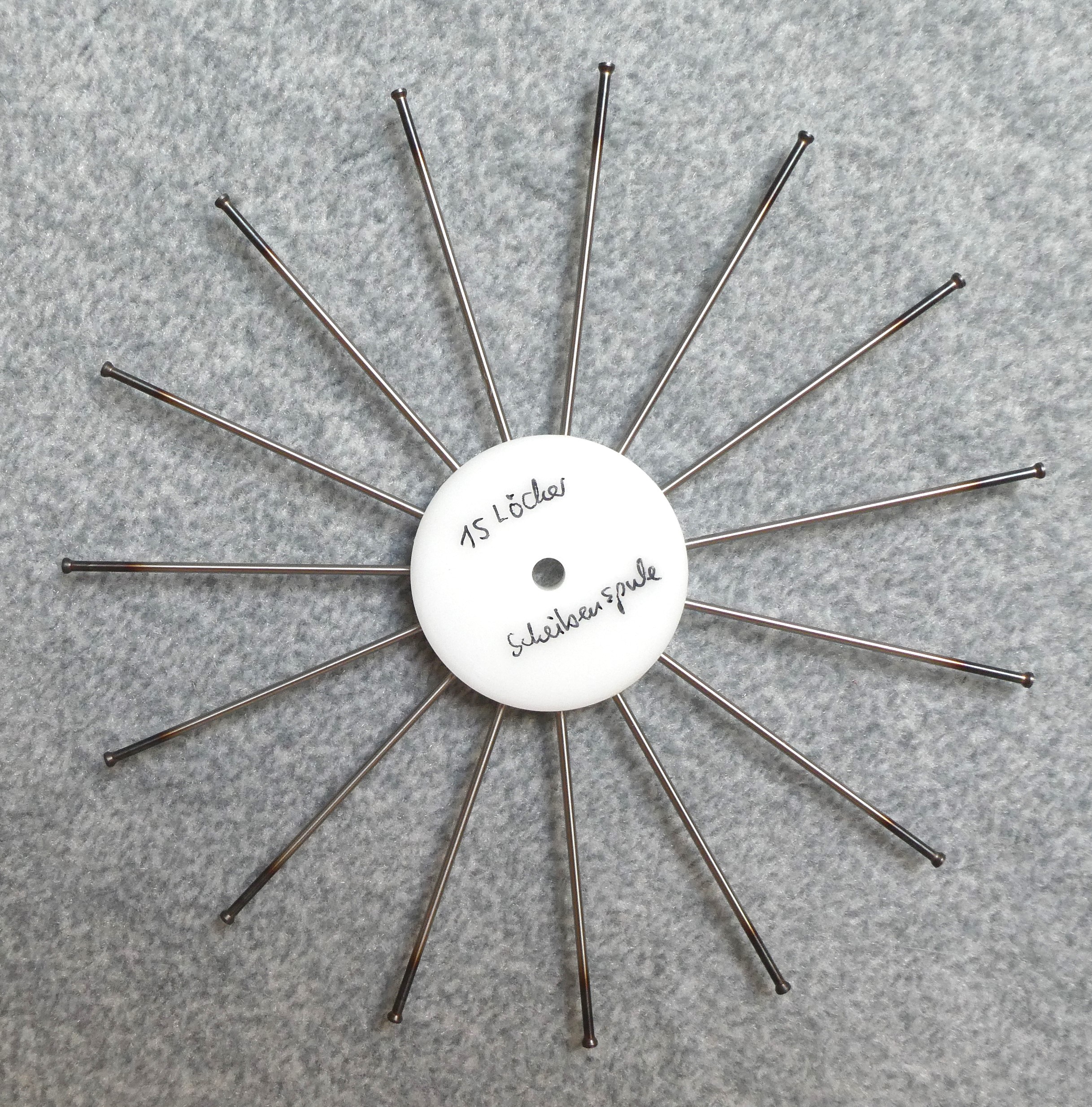

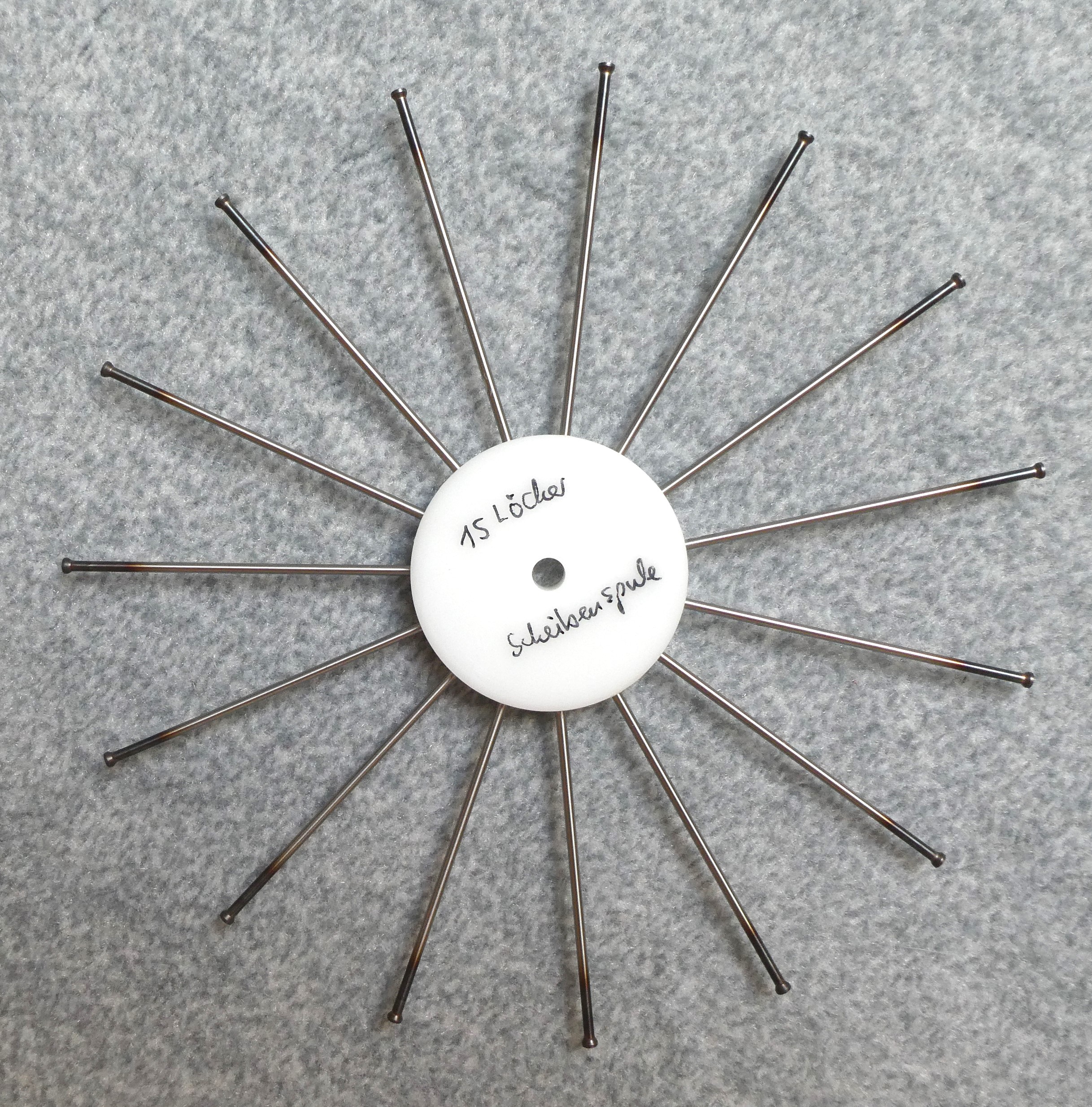

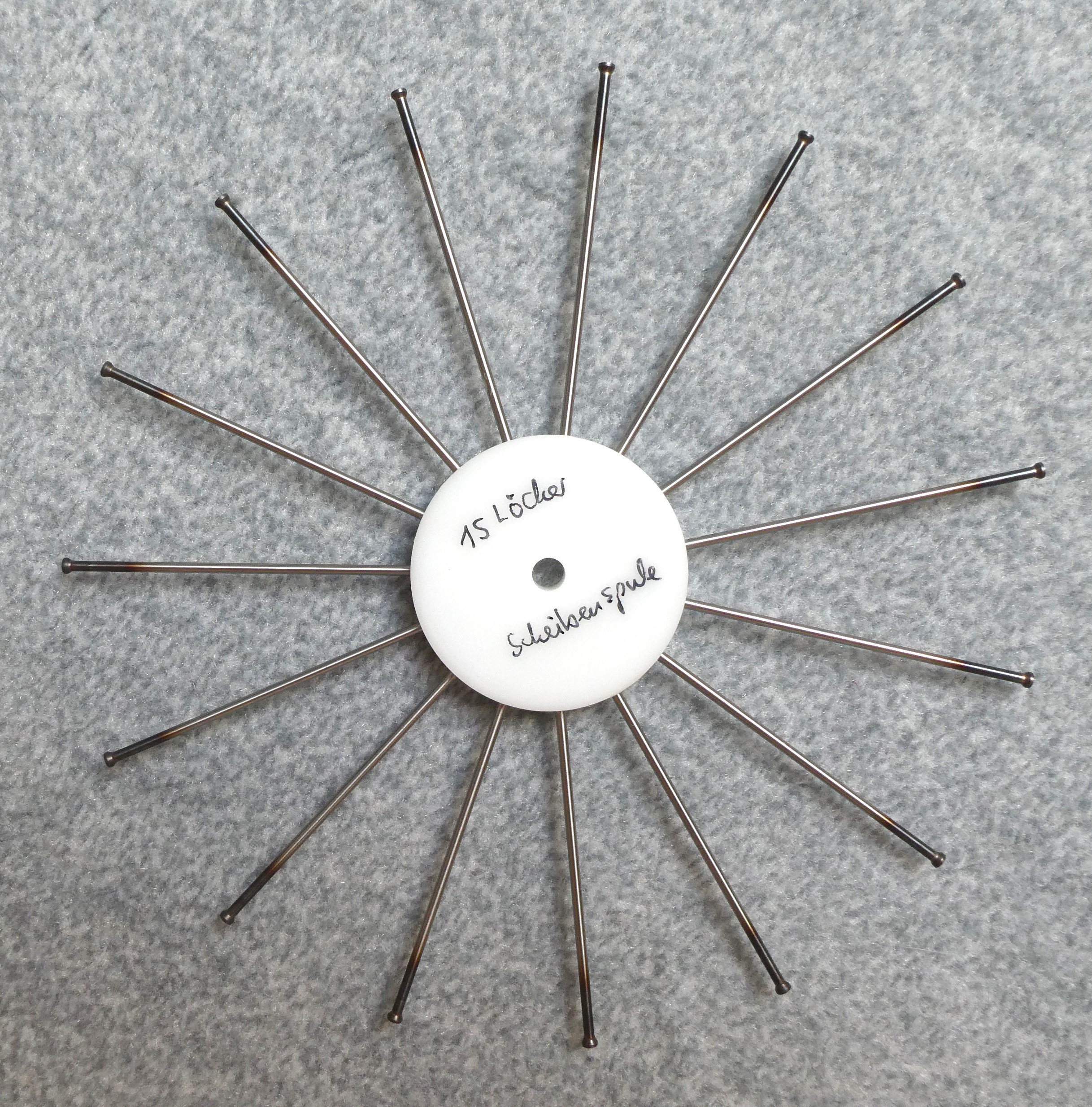

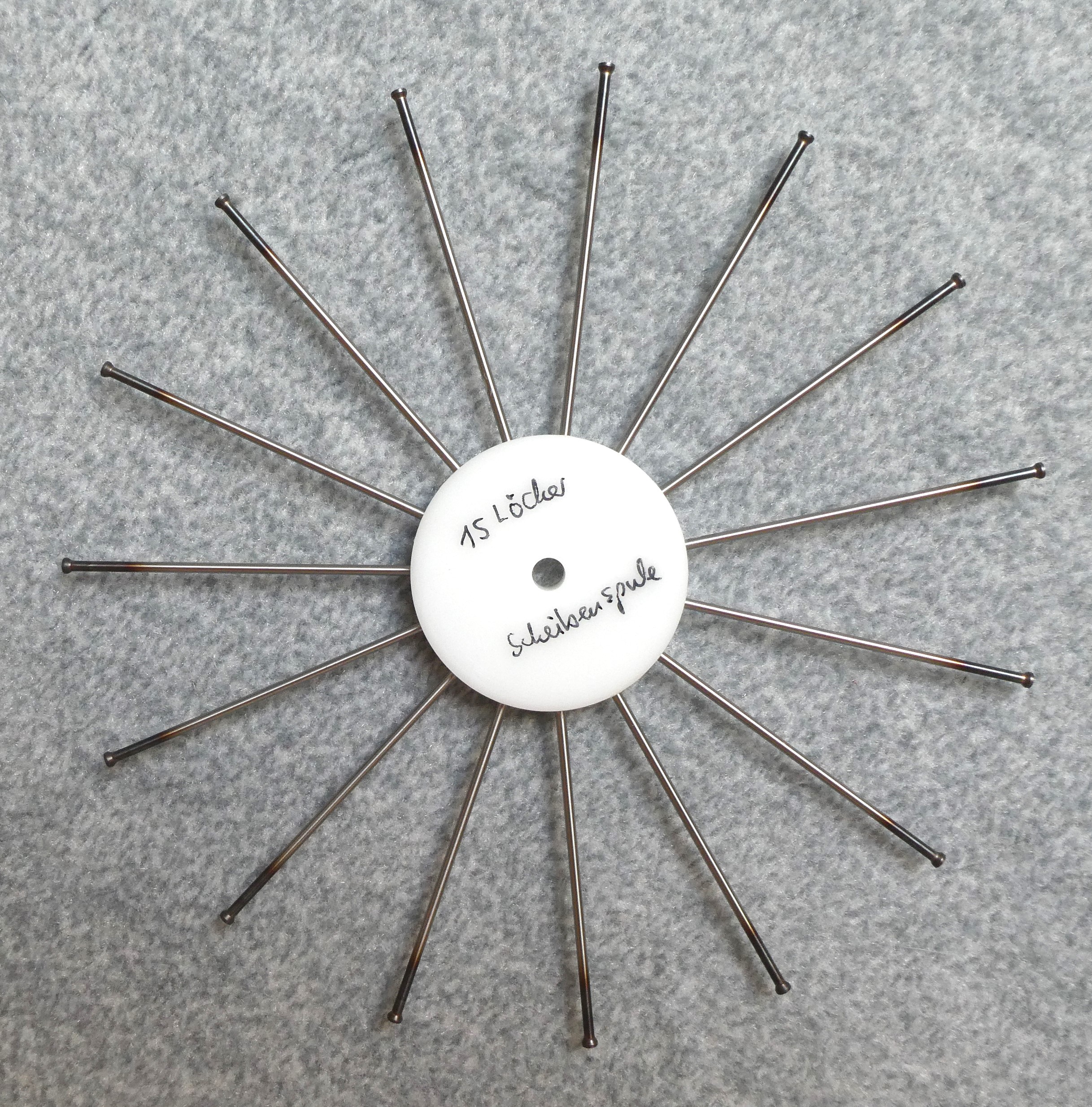

3. Manuelle Wickelvorrichtung für Flachspulen, Innendurchmesser 50 mm, Außendurchmesser maximal 170 mm, bestehend aus einer Zentralplatte mit 15 Löchern aus Hart-PE, 15 steckbare Lochnadeln 2 x 70 mm aus gehärtetem Stahl
4. Gemeinsam für 1-3: zentrales Handstück mit M6-Gewindestange Messing, Muttern, Scheiben, Federringe, M6-Gewindehülse mit Konter-Flügelmutter zum Einspannen in den Schraubstock
Insgesamt werden 51 Lochnadeln mitgeliefert. Die Teile wurden in einer Lehrwerkstatt gefertigt und sind von hoher Präzision. Spulen unterschiedlicher Bauform und Größe wurden erfolgreich in verschiedenen Projekten eingesetzt; ein Beispiel für eine Honigwabenspule findet sich auf meiner Seite www.qrz.com/db/dk1is , 6. Bild von oben, dort die Antennen-Verlängerungsspule für LF.
Spulen mit Innendurchmesser 50 mm passen auf die grauen 50-mm-Abflussrohre; Honigwaben-Spulen lassen sich radial luftkühlen, wenn man zwei Rohrstücke als Halterung beidseitig nur wenig in die Spule einführt und sie mit einem Lüfter unter Überdruck setzt. Meine LF-Spule veträgt damit 5 A Dauerstrom auf 136 kHz (Litzenmaterial 270 x 0,04 CuLSS).

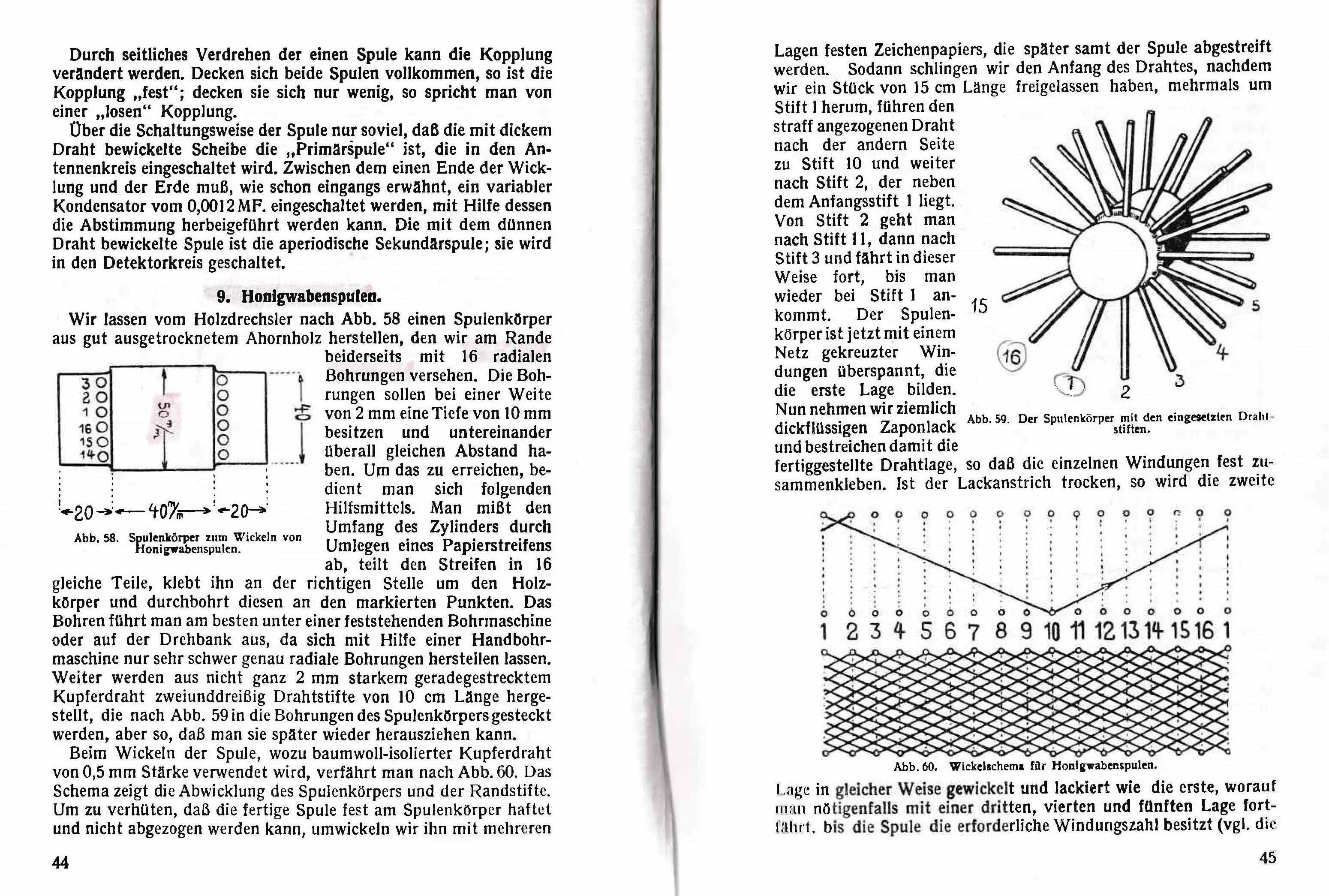

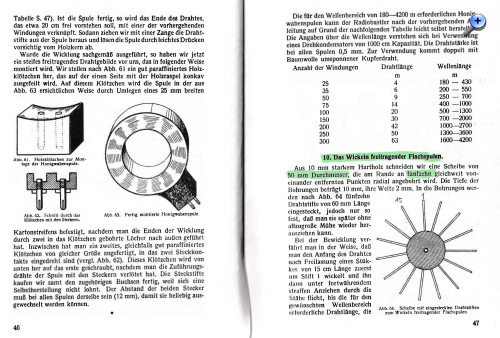

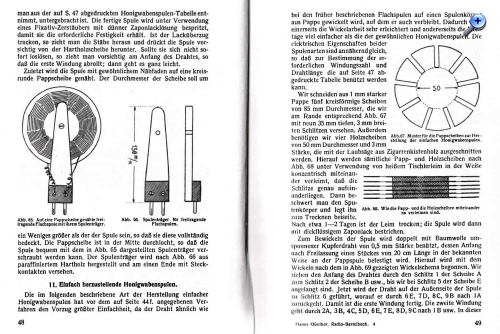

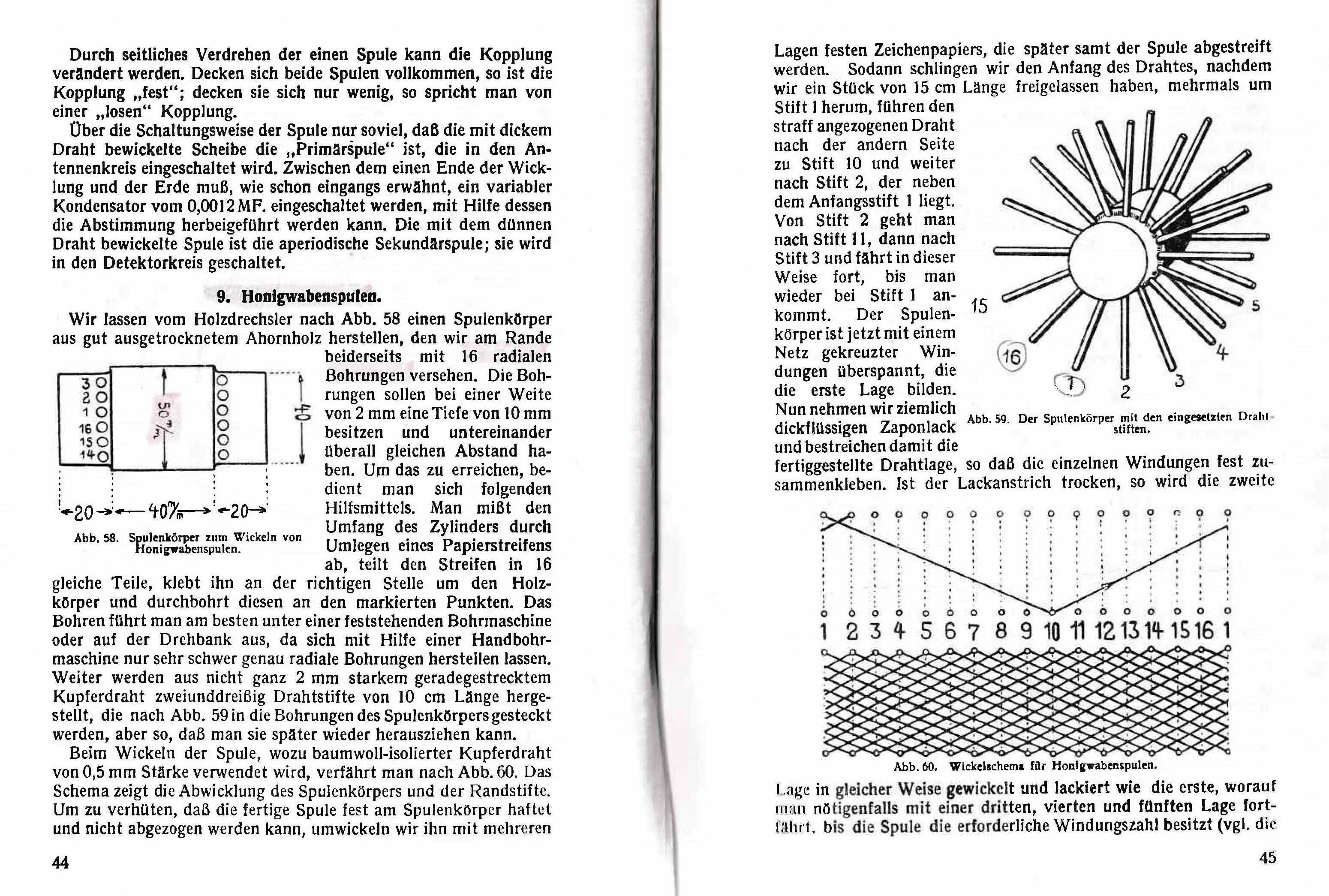

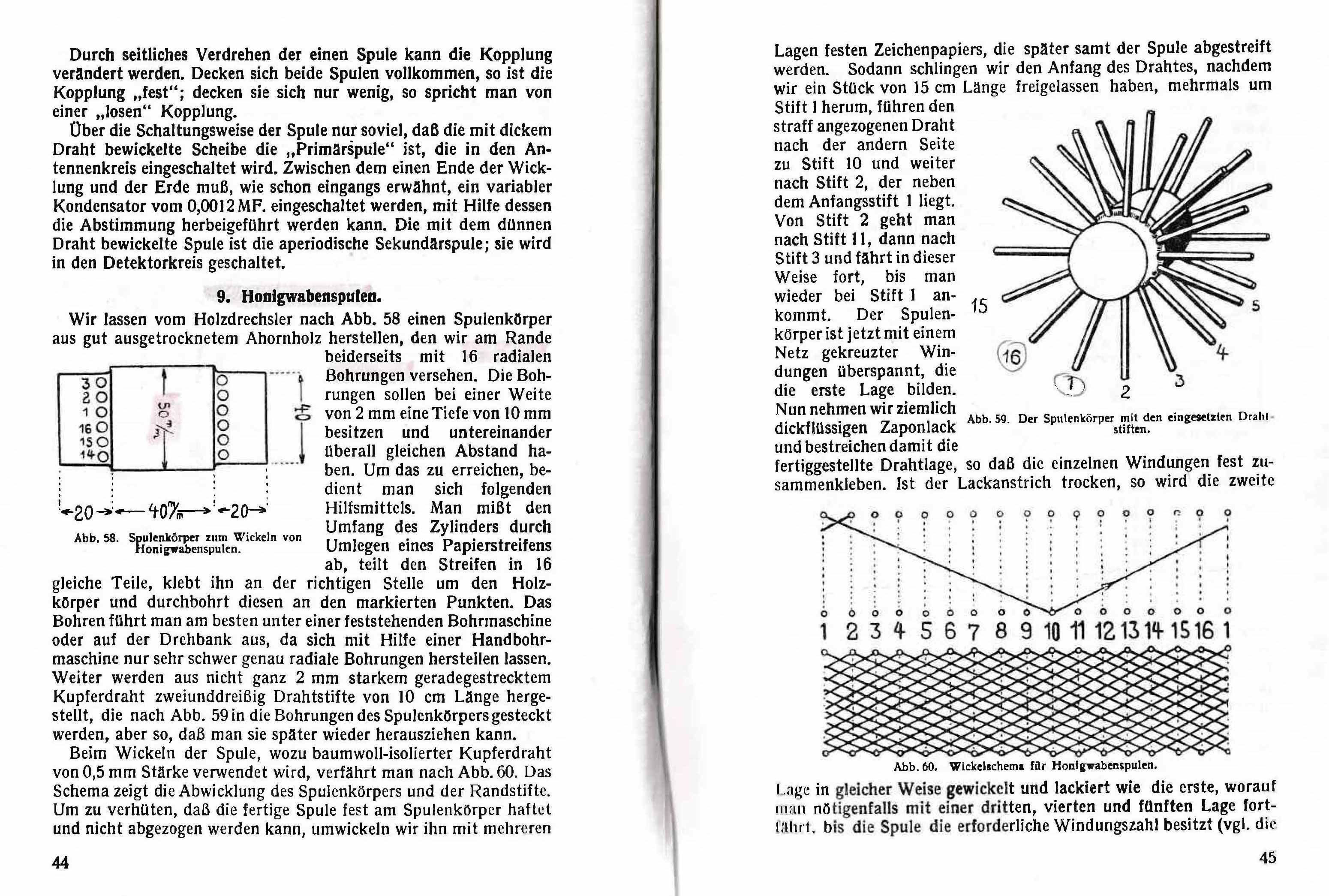

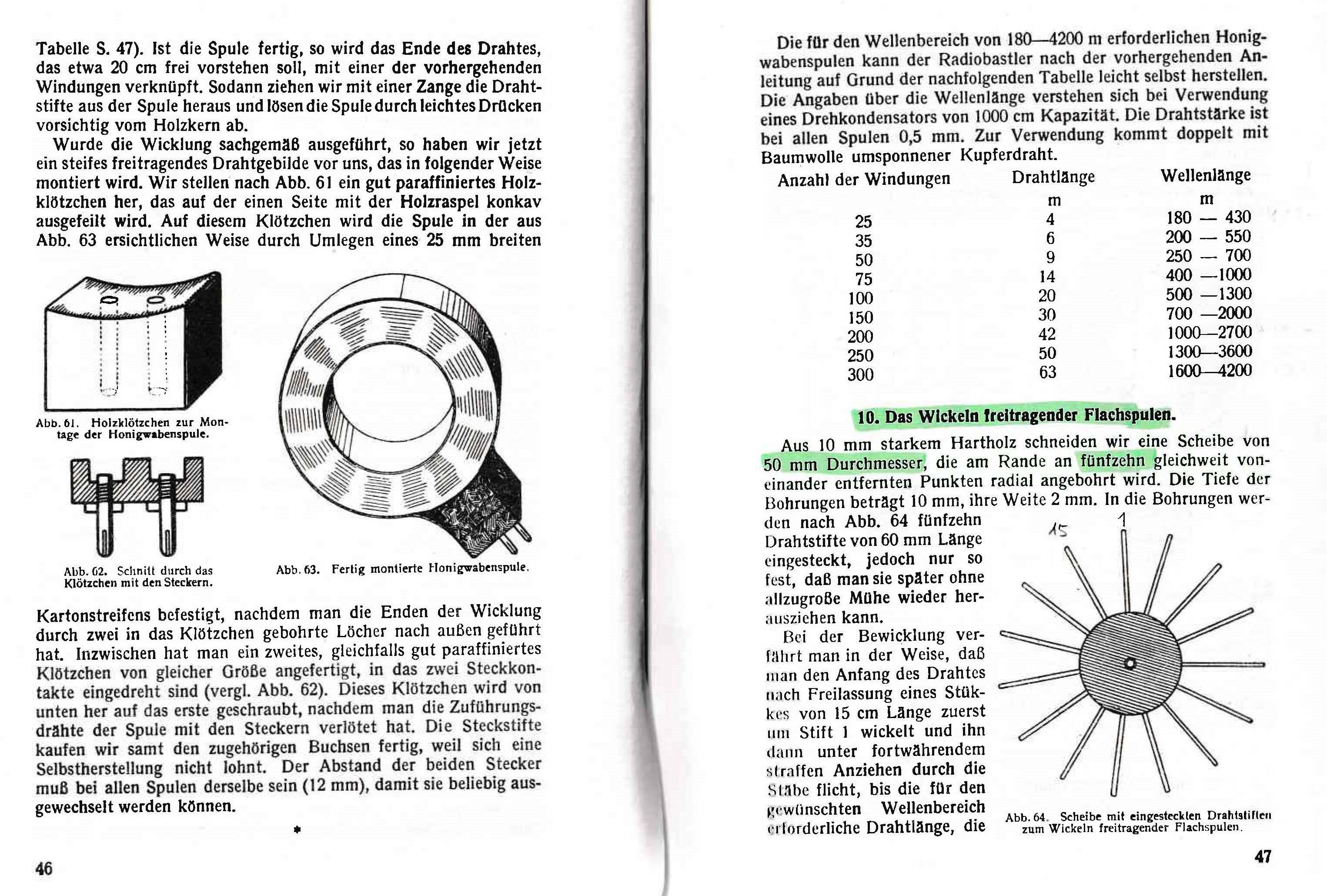

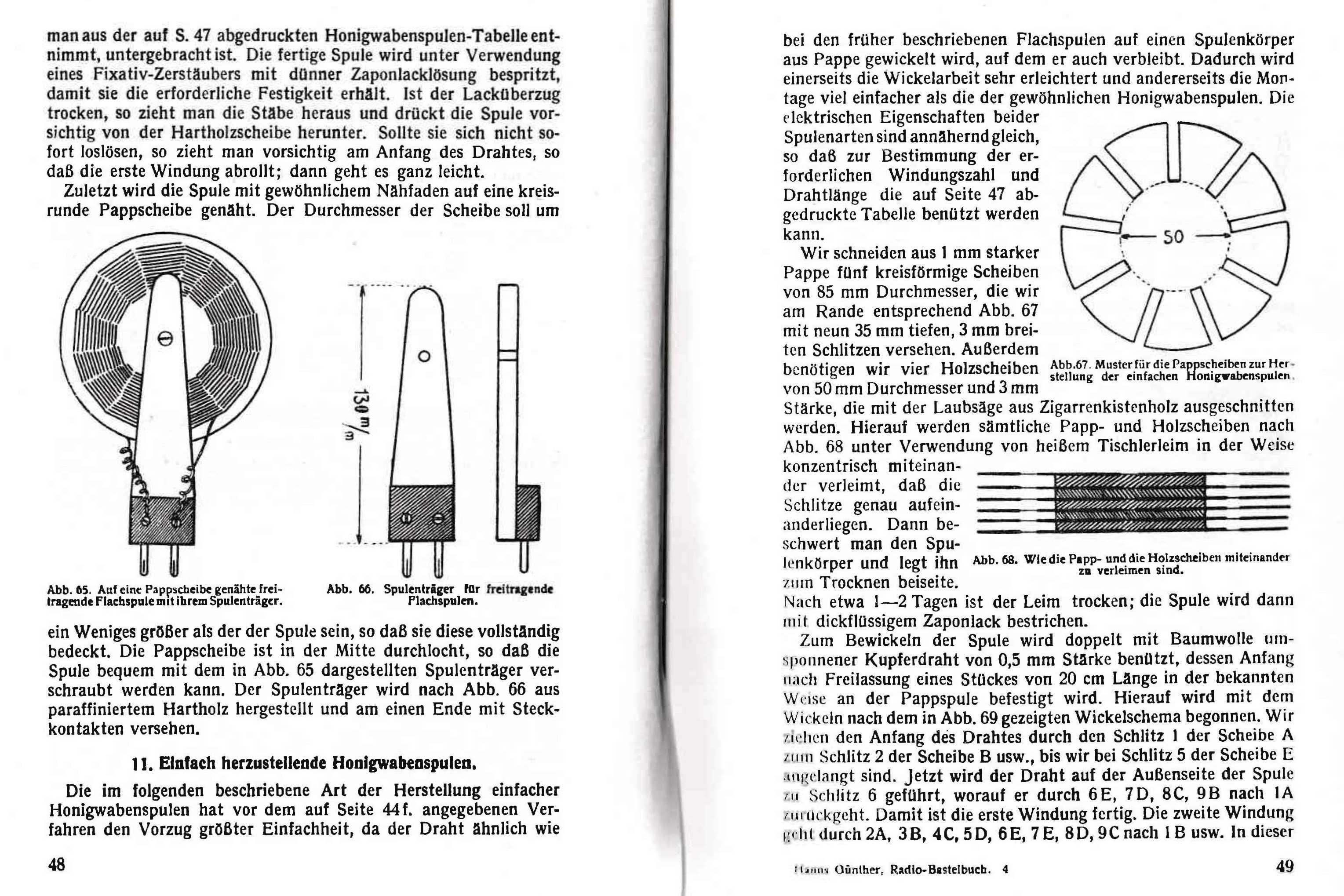

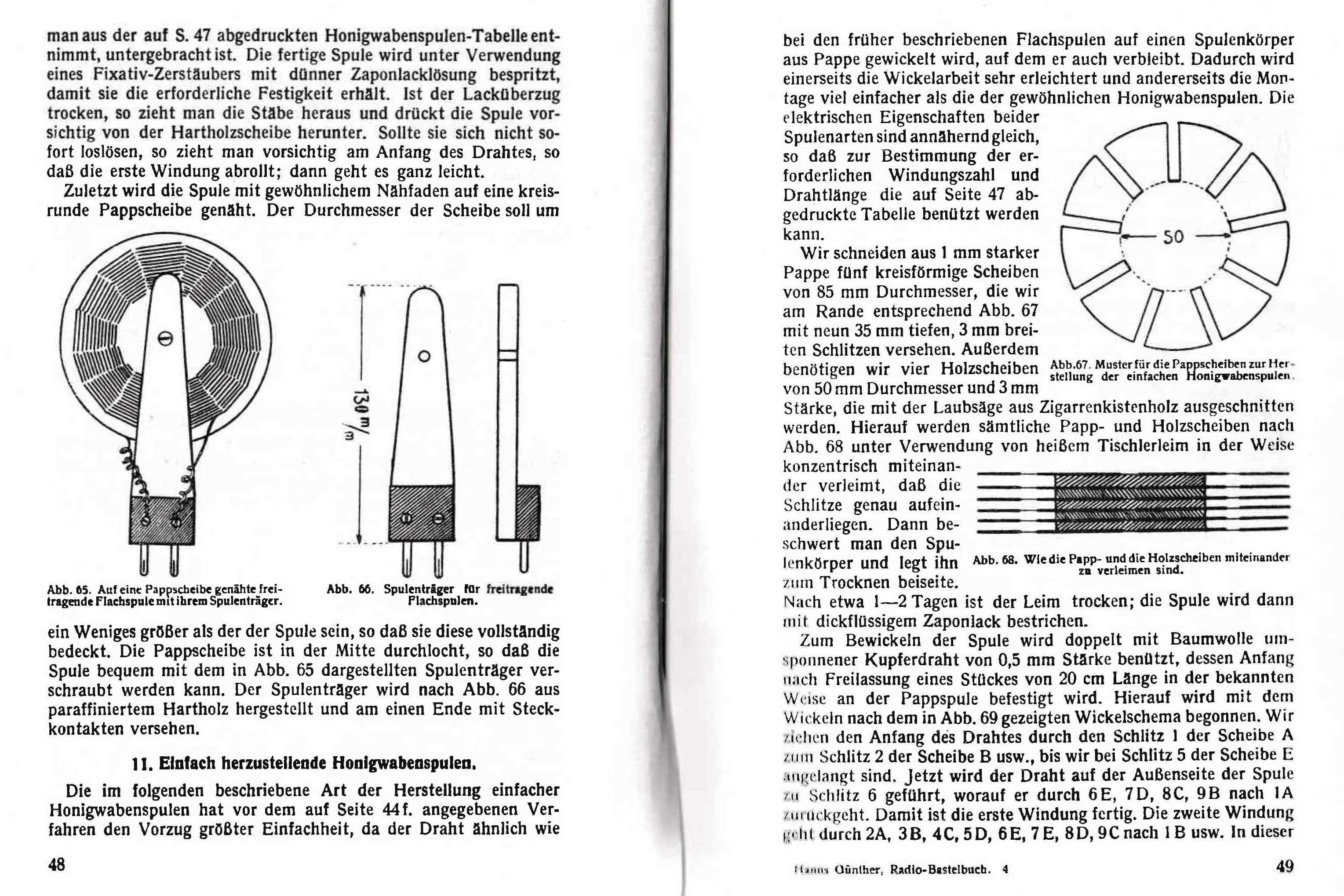

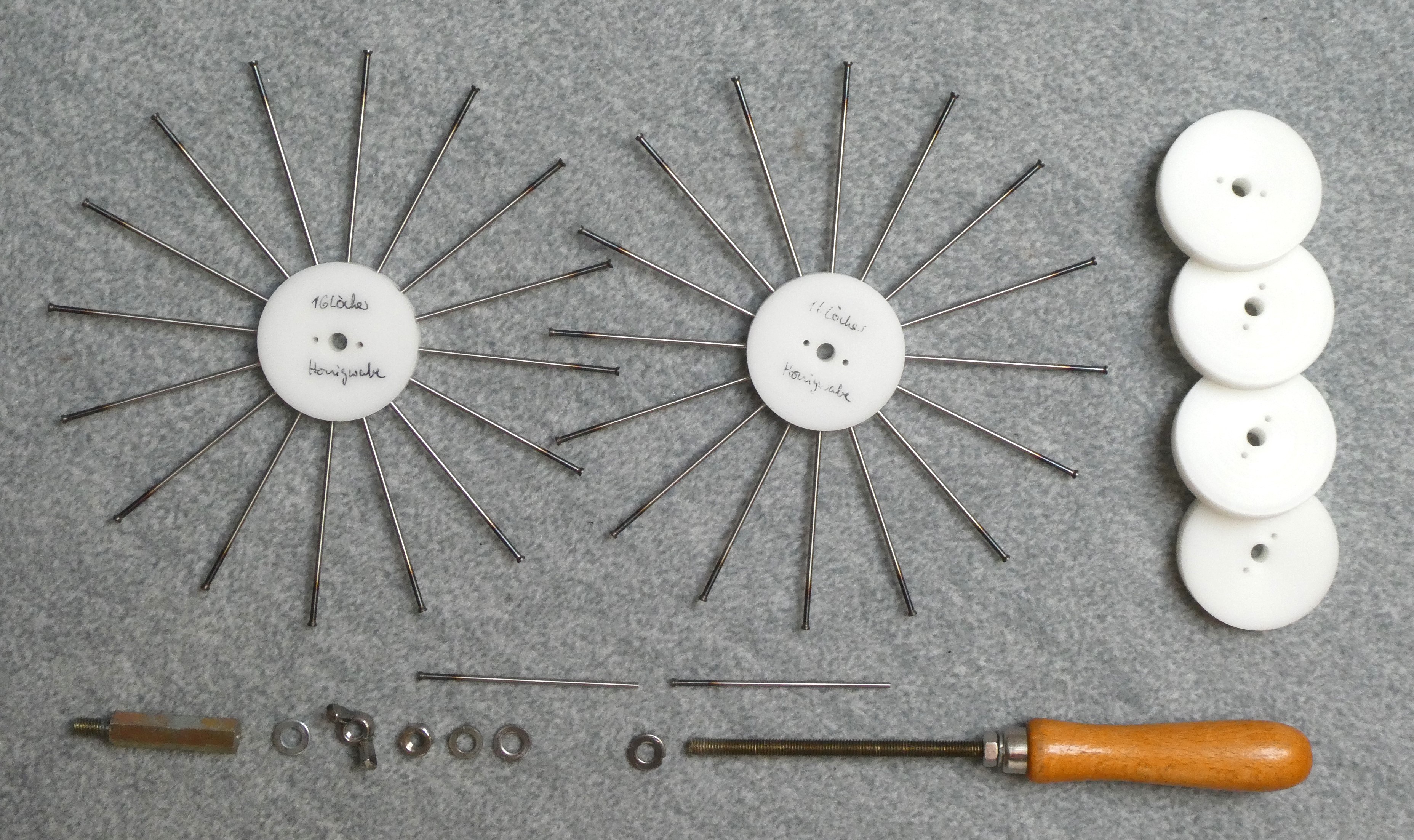

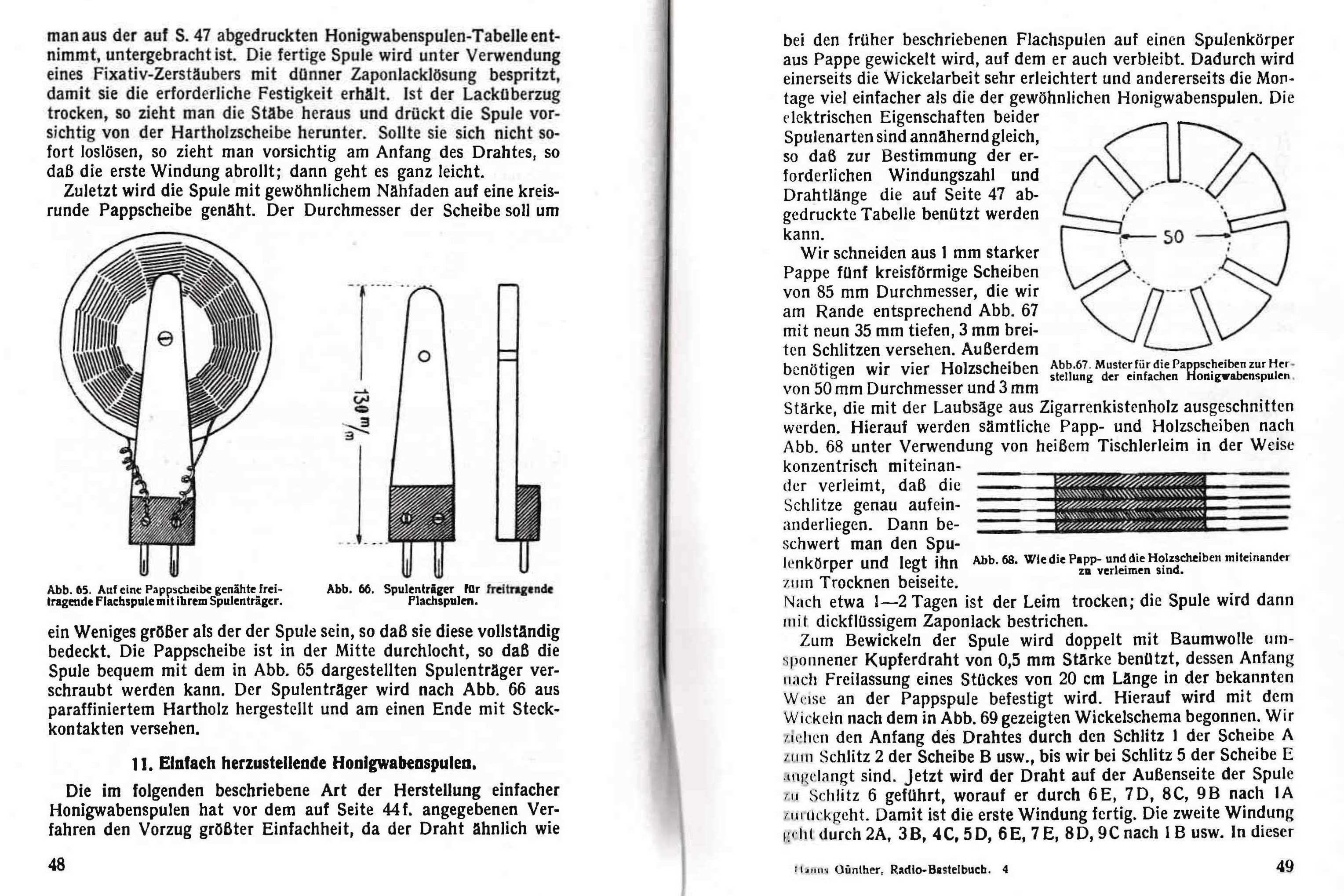

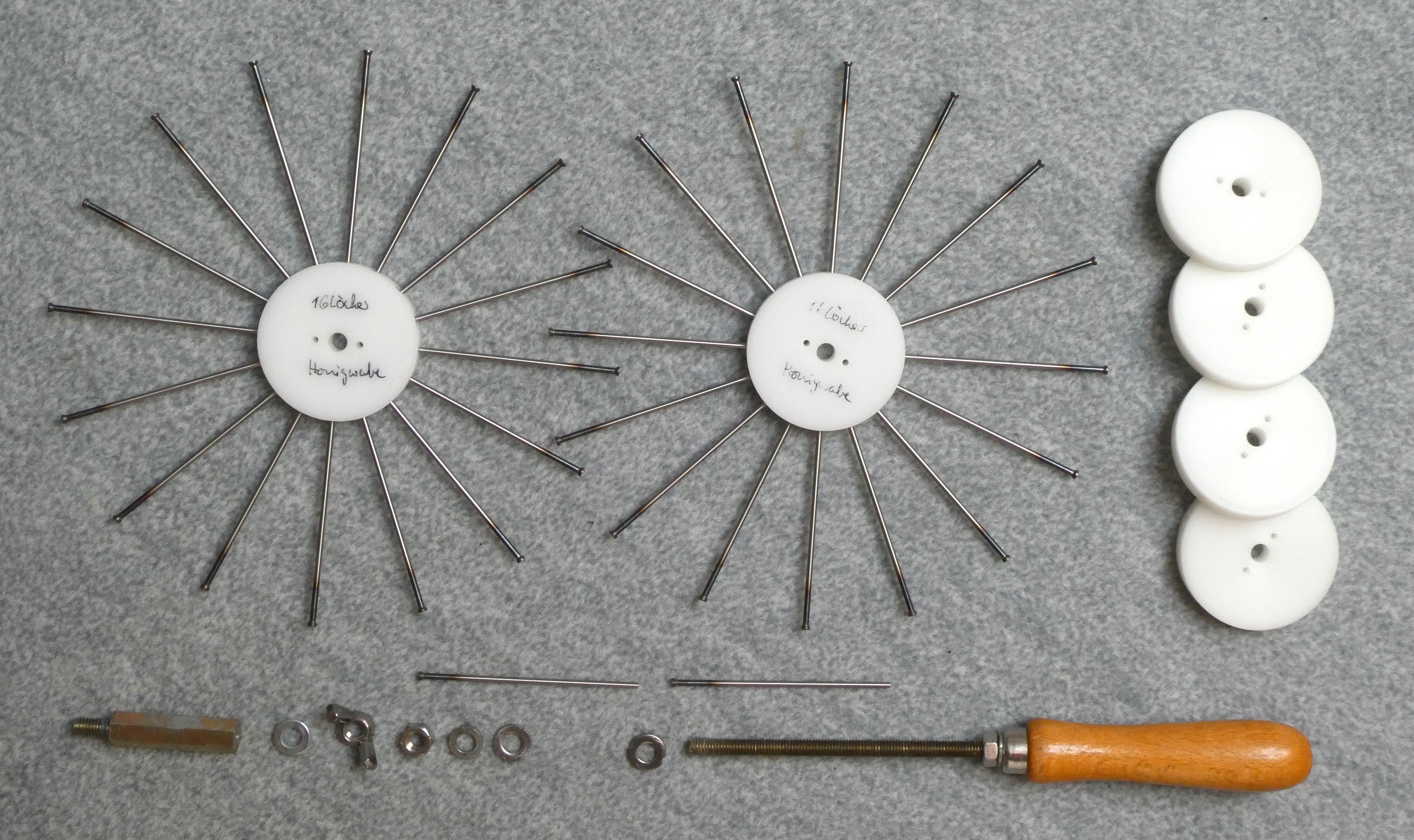

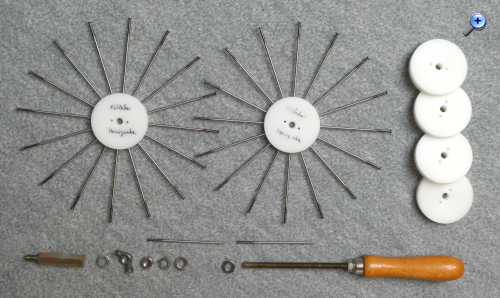

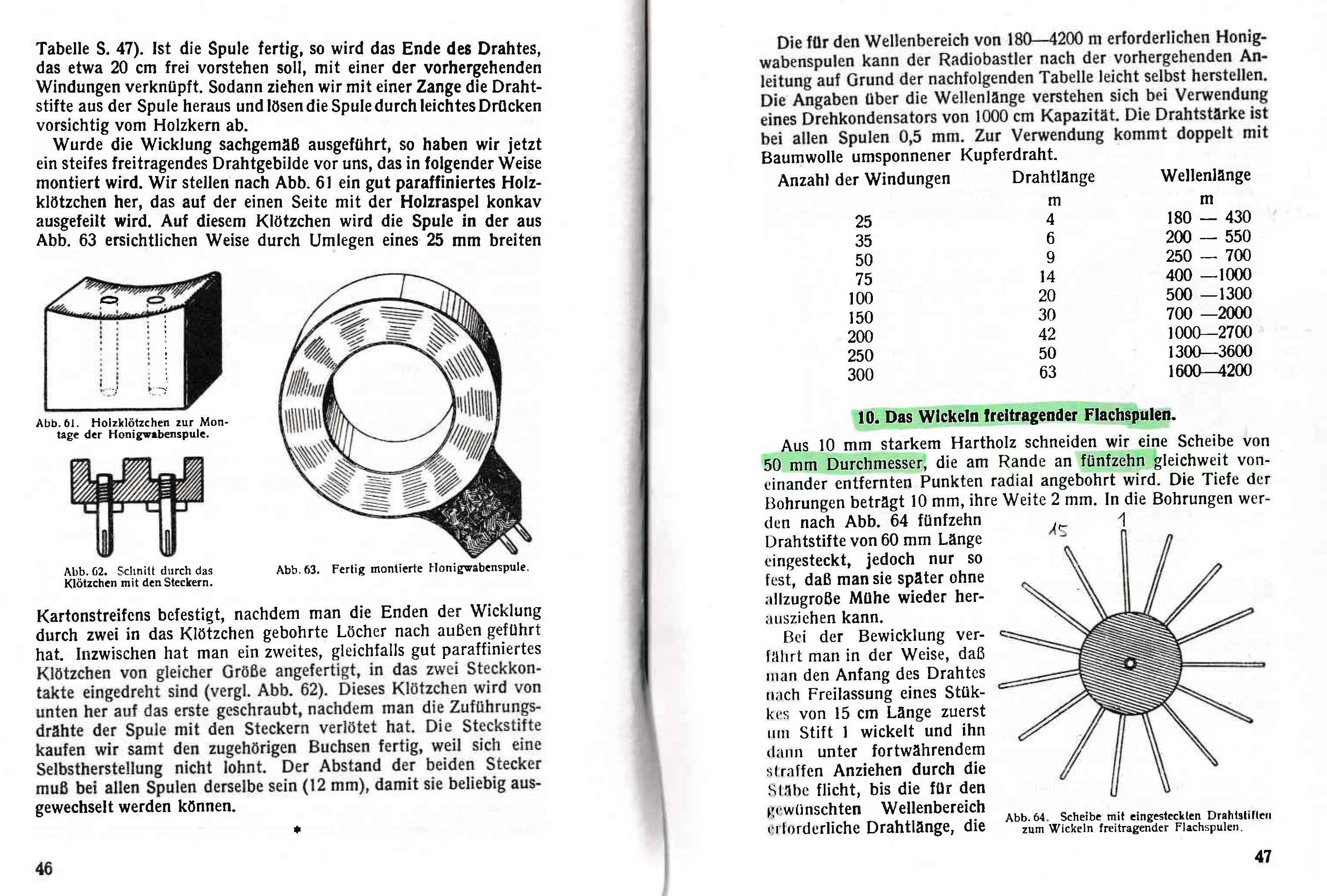

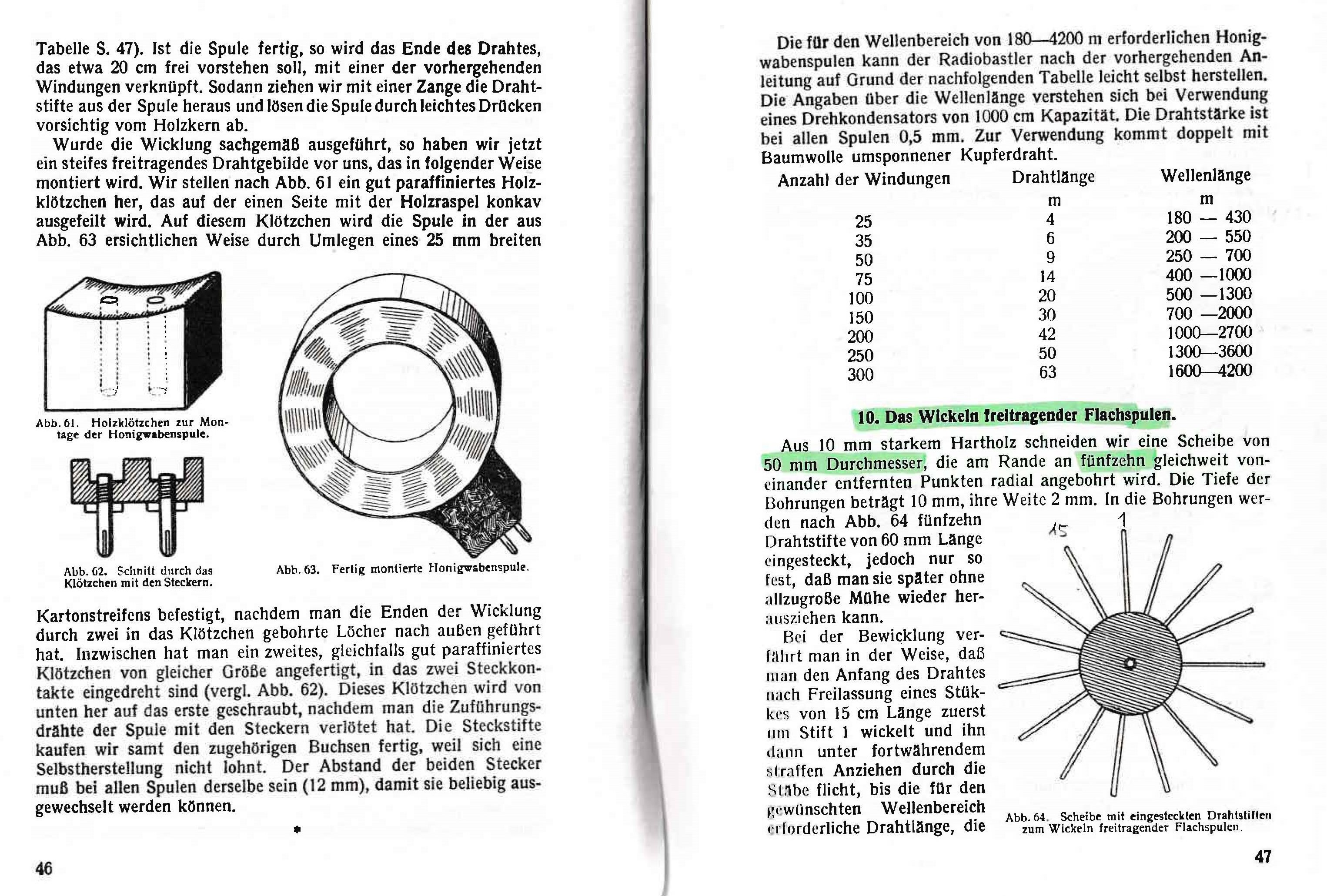

Nachfolgend verschiedene Bilder sowie eine Darstellung der Wickelschemata (Quelle: Günther, H., Vatter, H.: Bastelbuch für Radioamateure, Stuttgart 1924; Reprint 1988 W. Herbst Verlag, Köln, 4. Auflage 1993, ISBN: 3-923925-26-3)
Die Endkonfektionierung richtet sich nach der konkreten Nutzung; statt der globalen Fixierung mit Zaponlack habe ich alle Kreuzungspunkte der Litzen pro Lage mit einem kleinen Tropfen UHU Hart festgelegt. Trotz der glatten Kernplatten hat sich eine Grundabdeckung mit ein oder zwei Lagen Transparent- oder Backofenpapier bewährt. Diese werden nach Ausziehen der Lochnadeln (Kombizange) axial herausgezogen (Pinzette o. ä.). Die fertige Spule löst sich dann leicht vom Wickelkörper und ist ein recht stabiles Gebilde.
Gesamtpreis für die Posten 1-4: € 40 einschließlich DHL-Porto. Wer greift zu?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
Re: Honigwaben-Spulen, Flachspulen: Manuelle Wickelvorrichtungen zu verkaufen!
Hallo, bin zwar selbst nicht interessiert, habe mich aber über die zahlreichen eingestellten infos sehr gefreut.
Das Teil ist seinen Preis absolut wert, weil sowas schwieriger zu bauen ist, als es zunächst den Anschein hat. Ein geringer "Fehlwinkel" beim Bohren, und die eingesteckten Führungsstifte zeigen sonstwohin.
