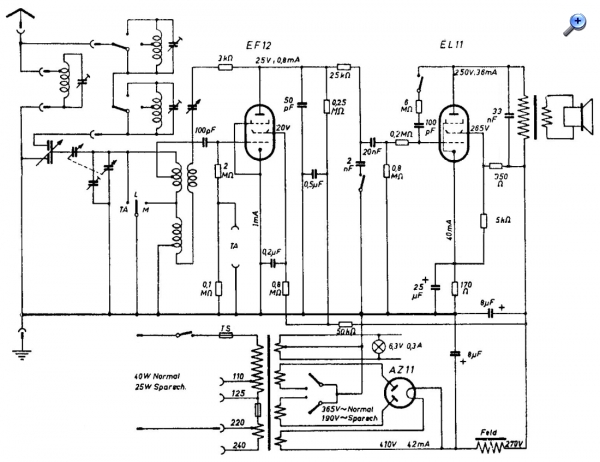

1.) der 33nF ist mir viel zu groß bemessen, kommt nurnoch Bass raus. 2.) der 5k vom Schirmgitter zur Kathode, ein C wär da passender als diese Stromvernichtung, da könnten bis zu 50mA fließen Der Umschalter "Sparschaltung".
ich habe so den Eindruck, du willst uns warm halten, dass unser Geist nicht verkümmert. - der Kondensator 33n an der Primärseite des Ausgangstransformators ist falsch bemessen. - der Widerstand 5K am Schirmgitter der EL11 ist kontraproduktiv.
Mit freundlichem Gruß, oldi
Rainer: Martin hatte die Fragen schon richtig beantwortet.

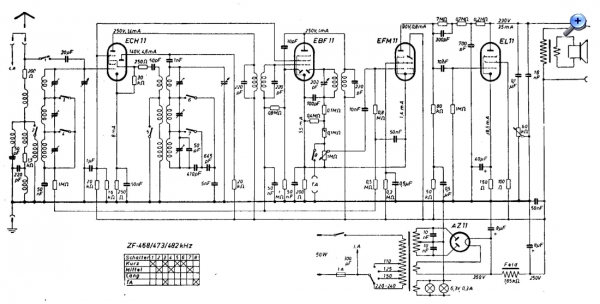

hier dann das nächste fehlerhafte Schaltbild Nr. 3:
Schaltbild anklicken
Nun die Probleme: a) Im NF-Teil fehlt ein nicht ganz unwichtiges Bauteil (R oder C) für einen stabilen Betrieb. An welcher Stelle?
b) Ein eher sinnloses (an dieser Stelle) Bauteil (R oder C)) ist für das eigentlich richtige Bauteil eingebaut worden. Welcher Wert?
c und d) Das Problem gehört zusammen. Zwei Bauteile wurden jeweils durch einen Draht ersetzt und fehlen (R oder C). Welche Werte? Beim Einschalten könnte u.U. die Netzsicherung ansprechen oder zumindest das Gerät gefährlich werden. Das HF-Teil und das Netzteil sind beteiligt. An welcher Aufgabe sind diese fehlenden Bauteile beteiligt?
e) Nachtrag. Was ist das Besondere dieses NF-Teils?
f) Nachtrag von "Klarzeichner": Warum sind die Katoden der EBF11 und der EFM11 verkoppelt?
Nicht ganz einfach? Auch Teil-Lösungen können genannt werden.
Gruß von Haus zu Haus Rainer (Forumbetreiber)
"Vom Mund zum Ohr auf dem Strahle der elektrischen Kraft!"
hallo Rainer, ich bins schon wieder Bauteil. der 200 Ohm ist überflüssig an der ECH, C System: 410pF, 645pF und 5nF würde ich gegen Brücke tauschen. An der Netzantenne in Serie mit der Leitung zum Trafo müßte ein hochisolierender C rein. An der Versorgung: parallel zu den Birnchen müssen noch die Heizungen dran. Am Ausgangsübertrager wird die Primärwicklung rausgeführt und sogar +Anodenspannung. Das sollte doch besser der Sekundäranschluß sein, und abschalten per Stecker den Lautsprecher.
