Bei den folgenden beiden Zeichnungen handelt es sich um Elektrische Messgeräte aus der Zeit so 1910 - 20. Die sind nicht ungefährlich und nicht nur wegen möglicher Stromschläge. Wie könnten die genannt worden sein?
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
 Â
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Das Stimmt so mit den Antworten. Es handelt sich um Elektrolytische Apparate. Man nennt sie VOLTAMETER oder COULOMETER. Sie wurden als Strommengenzähler (Coulumb) und mit Messung der Zeitdauer auch zur Messung der mittleren Stromstärke benutzt.

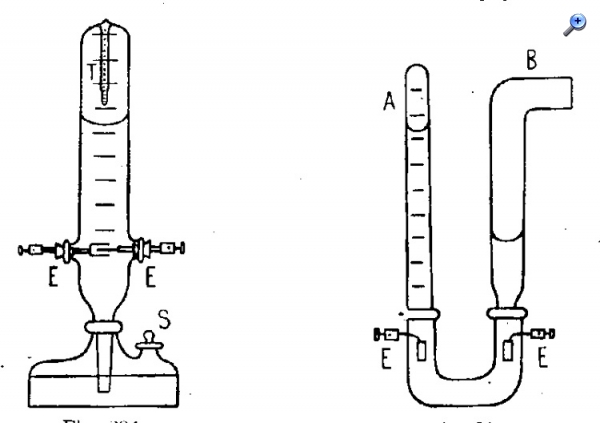

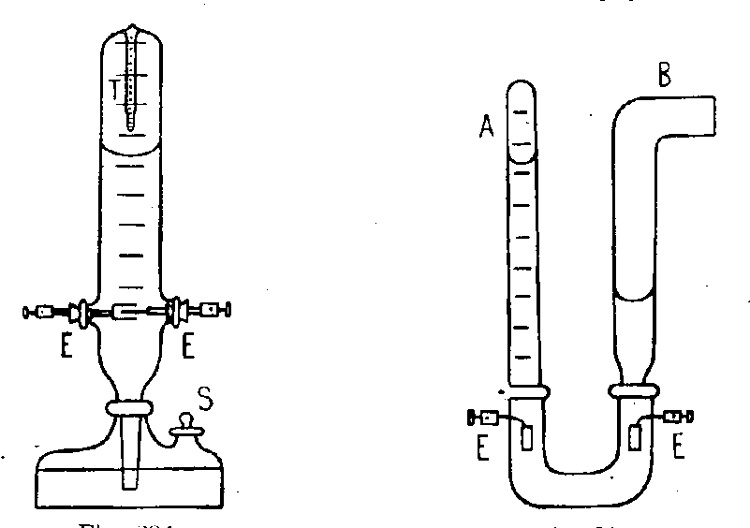

Links ist ein KNALLGASVOLTAMETER zu sehen. Oben ist ein Thermometer T das die Temperatur des Gases das bei dem Elektrolytischen Prozess entsteht misst. Vorsicht ist geboten, bei 15 cm^2 Elektrodenoberfläche kann ein Strom von 40 A fließen; wird es mehr kann das Elektrolyt dort verdampfen und es kann zur Knallgasexplosion kommen. Rechts ein WASSERSTOFFVOLTAMETER. Im Prinzip wird hier die Menge des Wasserstoffs im Schenkel bei A der bei einer bestimmten Zeit ensteht als Masstab genommen. Am offenen Schenkel B entweicht der Sauerstoff.
Zum Glück ist es heute Ungefährlicher und einfacher.

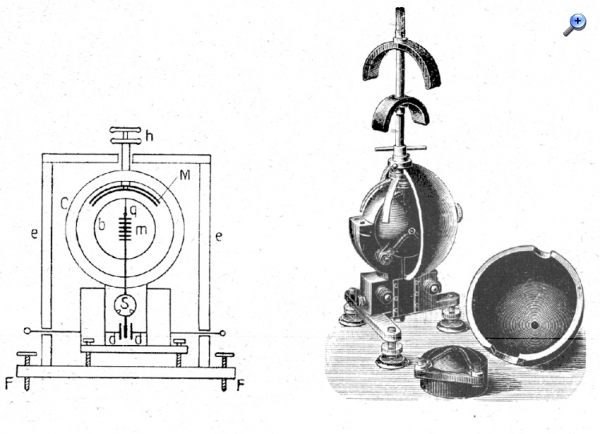

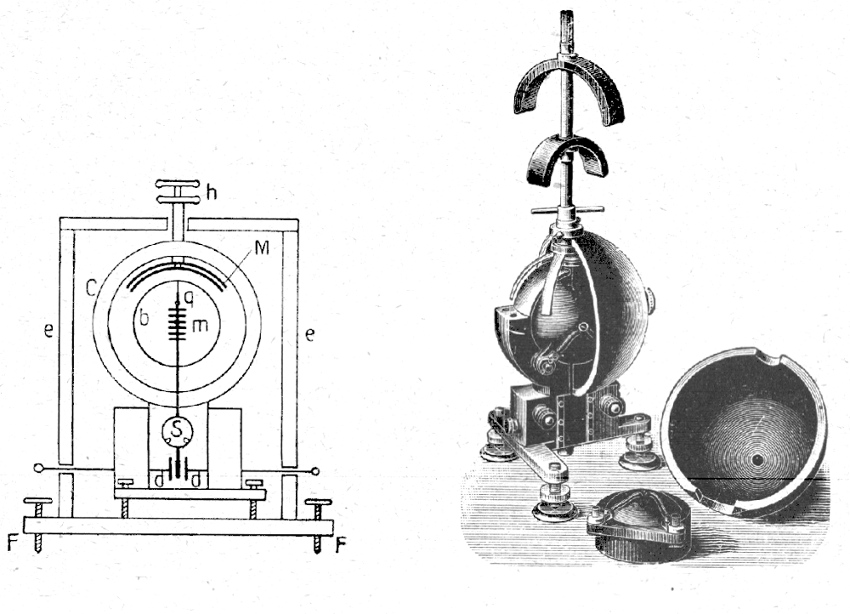

Na klar! Wenigstens haben 2 mitgemacht. In dem Buch sind noch mehr seltsame Messgeräte, vor allem für Laborzwecke, wie verschiedene sehr aufwändige Galvanometer abgebildet. :''}) MFG Nobby
