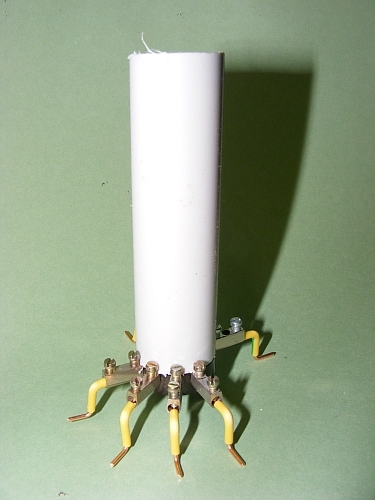

es könnte sich um einen Rest aus der Funduskiste des Hausgeistes handeln. Ein Sockel ist schon eine gute Idee. Das PVC- Rohr hast Du bestimmt darauf gesetzt um eine große Spule zu wickeln. Also es ist ein Spulenkörper mit Schraubanschlüssen. Damit die Verwirrung komplett ist, hast Du die dicken PE- Leiter gr/gelb angeklemmt und Insektenbeinchen daraus geformt.
Ihr habt das Rätsel um das ko(s)mische insekt gelöst
Oliver und Jan haben mit der RV12P2000 richtig gelegen und Joe mit dem Dachbodenfund meines Hausgeistes.

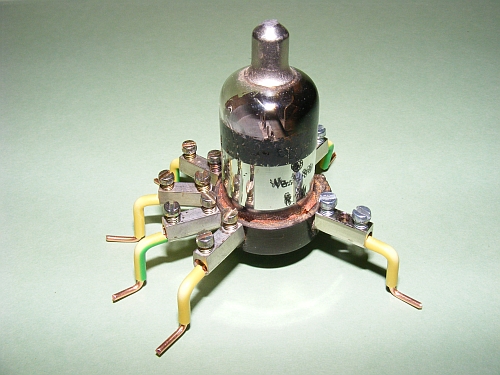

In Ermangelung eines originalen Röhrensockels ist mir diese Lösung als brauchbar eingefalllen. Die Beine können auch kürzer, oder anders gebogen werden. Ohne Isolation können Widerstände, Kondensatoren ganz nahe an der Röhre montiert werden. (Freiluftverdrahtung) Ich löte den Röhrensockel auf kupferkaschierte Platten. Fräse vorher die Standpunkte der Beine aus, eventuell auch die zugehörigen Leiterbahnen. (Bilder werden folgen) Die Heizungsanschlüsse können auch verdrillt angeschlossen werden.
Hallo Joe. Mein Hausgeist bescherte mir nachträglich, hinter Dachsparren verborgen, drei solcher Wichtelmänner. Die Heizungen der Drei sind in Ordnung. Die Funktionstüchtigkeit werde ich noch erproben. Man sehen was mir unterm Dach noch in die Hände fällt.
ja das ist ja nun voll lustig. Der Hausgeist muss, glaub` ich,... große Angst vor seiner Frau gehabt haben. Wenn er solche Teile schon hinter dem Dachsparren verstecken musste. Man...der arme Kerl. Also hab` Mitleid mit ihm, auch wenn er beizeiten mal ein bisschen nervt.
Unglaublich Dein Schloss
Gruß
joe
P.S. Die verwendeten Spannungen sind nun auch schon ein bisschen größer 60V geworden oder?
