[ Gelöst ! ] Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Bilderrätsel 4 von 15
Hallo zusammen, es kann zu den Feiertagen durchaus (erfreulicherweise) Langeweile auftauchen.....
Da hilft das WGF weiter:

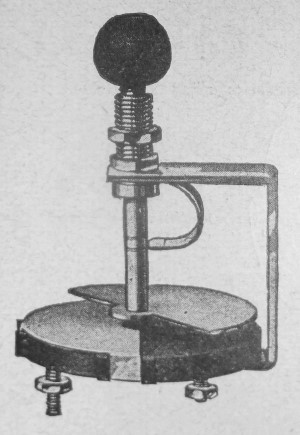

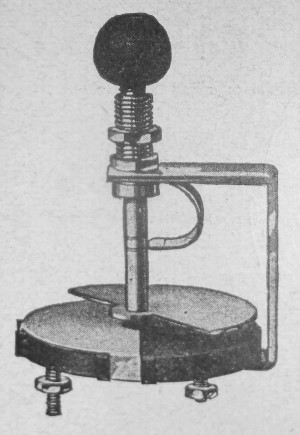

Was ist das?
Wurde um 1927 in der Radiotechnik verwendet.
Wenn es gelöst wurde, folgt das nächste Bilderrätsel!
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 25.12.10 17:52
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo Rainer,
mit ein bisschen Phantasie ähnelt es einem sehr großen Drehkondensator mit 2 Plattenhälften? Allerdings wäre es dann eher im Physikunterricht denn in der Radiotechnik anzutreffen.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo liebe Rater !
Es sind da zwei halbkreisförmige verstellbare Platten zu sehen , müsste ein verstellbarer Kondensator sein . Da ist nur ein Plattenpaar zu sehen ist , das radial und axial zu verstellen ist . Die Kapazität dürfte für MW LW klein sein . Ich tippe auf einen Antennenanpass - Einstellkondensator , also ein Teil zur elektr . Verkürzung der Langdrahtantenne , lose Ankopplung über kleinen C zur Steigerung der Trennschärfe oder zur Verhinderung von Übersteuerungen bei starken Sendern .
MFG Nobby
24.12.10 17:09
roehrenfreak
nicht registriert
24.12.10 17:09
roehrenfreak
nicht registriert
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo Rätselfreunde,
auch ich tippe auf eine Drehkondensator, Einsatz als Trimmer? Nach einem stetig zu bedienendem Stellelement sieht er eher nicht aus.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo zusammen,
ein Drehko ist es, so wie ich das sehe, aber wofür wurde er verwendet? Wozu dieser Einstellmöcglichkeit des Abstandes? Rhode&Schwarz gab es erst ab 1936, aber vielleicht wurde er doch als Vorzeigeobjekt und für praktische Anwendungen in Schulen verwendet.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo zusammen,
Kondensator, abstimmbar, Trimmer: Stimmt. Es gab aber damals einen speziellen konkreten Anwendungsfall für das gezeigte Modell. Das Jahr 1927 und einen besonderen damaligen Empfängertyp beachten. Mußte von Zeit zu Zeit u.U. nachgestellt werden.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo zusammen,
also UKW gab es noch nicht, doch die Kapazität des Drehkos wird nur einige pF haben. Ich vermute, er wurde zur Feinjustage verwendet. Der Knubbel ist sehr unhandlich, also wurde der Drehko wahrscheinlich nicht oft verstellt. Vielleicht wurde er für einen Sender, oder Empfänger verwendet, der ständig nur auf eine Frequenz eingestellt ist, aber doch ab und zu mal nachjustiert werden musste.
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo an alle Rater !
Es könnte ein Neutralisations - Kondensator sein . Damals wurden Trioden zur HF Verstärkung verwendet , die brauchten zur Empfangsverbesserung diesen Kondensator , ein Neutrodon zur Vermeidung der inneren Rückkopplung . Verstellbar um durch Alterung , Röhrenwechsel abweichende Werte auszugleichen , denn der Neutro - Kondensator musste auch " abgeglichen " werden .
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 4
Hallo zusammen,
genau, es ist ein Trimmer zur exakten Neutralisation einer HF-Stufe eines Geradeaus-Neutrodyne-Empfängers. Die mußte auch in Abhängigkeit der Röhrenalterung schon mal nachgestellt werden.
