[ Gelöst ! ] Etwas Langeweile zu Weihnachten? Bilderrätsel 10
Bilderrätsel 10 von 15
Hallo zusammen, es kann zu den Feiertagen durchaus (erfreulicherweise) Langeweile auftauchen.....
Da hilft das WGF weiter:

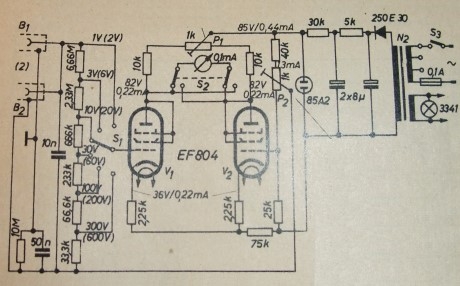

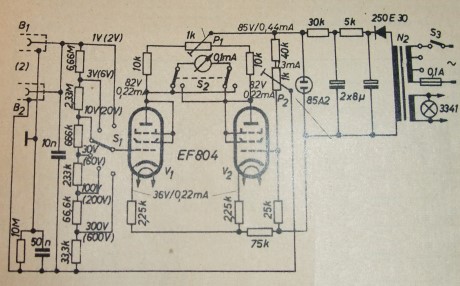

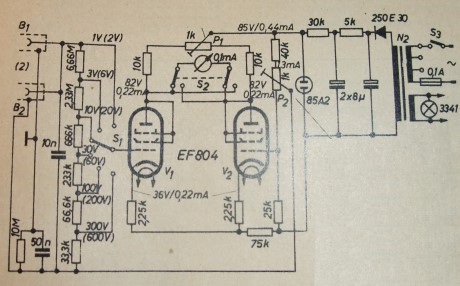

1) Was ist das für eine Schaltung? 2) Was ist der Unterschied von B1 zu B2? 3) Könnte man eine solche Schaltung auch mit einer Einsystem-Röhre aufbauen? 4) Was ist der Hauptvorteil bei Nutzung zweier Röhren? 5) Warum ist eine Glimmröhre eingebaut? 6) Was ist der Hauptgrund für den Einsatz der gezeigten Schaltung?
Wenn es gelöst wurde, folgt das nächste Bilderrätsel!
Gruß von Haus zu Haus Rainer (Forum-Betreiber)
Möge kein Mögel-Dellinger-Effekt auftreten.
Zuletzt bearbeitet am 25.12.10 21:16
!
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
25.12.10 21:31
roehrenfreak
nicht registriert
25.12.10 21:31
roehrenfreak
nicht registriert
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 10
Hallo Ratefreunde,
es handelt sich offenbar um ein Gleichspannungs-Röhrenvoltmeter.
Der Unterschied zwischen den beiden Eingangsbuchsen: Messbereichsverdoppelung. Die Schaltung könnte ohne Weiteres auch mit einer Doppeltriode realisiert werden, wie z.B. einer ECC83. Die beiden Penthoden EF804 sind jeweils als Trioden geschaltet. Einen Vorteil in der Nutzung zwei getrennter Röhren sehe ich nur in der besseren Überspannungsfestigkeit im Falle eines groben Messfehlers. Der Glimmstabilisator stabilisiert die Anodenspannung auf 85Volt und macht das Messgerät unempfindlich gegen Netzspannungsschwankungen. Die Schaltung als Differenzverstärker arbeitet weitgehend stabil, weil sich Änderungen in beiden Röhren etwa gleich verhalten und sich damit gegenseitig aufheben ("Nullpunkt-Stabilität").
Re: Etwas Langeweile zu Weihnachten? Bilderrätsel 10
Hallo liebe Ratefreunde !
Möchte mich der Beschreibung von Jürgen anschließen . Es handelt sich wohl um eine Gleichspannung - Messbrücke . Ri 10 M Ohm . Dementsprechend sind auch die Eingangsbuchsen geschirmt aufgebaut , um auch hochohmige Spannungen zu messen . Das Messgerät könnte speziell für Abgleich und Einstellarbeiten gedacht sein . Auffällig ist auch das Netzteil Minus und Masse nicht zusammengelegt sind , es gibt nur einen Massepunkt .
