Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo Nobby,

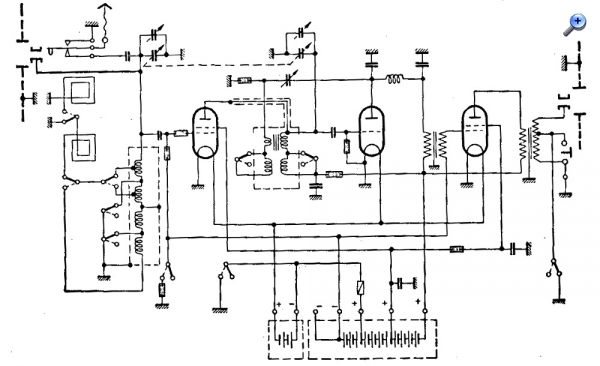

für mich ist das ein 2-Band - Zweikreiser in Audionschaltung mit Rückkopplung und HF-Vorstufe und NF-Stufe ohne Neutralsierung und mit Antennen/Rahmenantennen-Anschluß. Im Schaltbild scheint mir ein Fehler zu sein, denn durch die Rückkopplungsspule kann kein Strom fließen nach Masse!
Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo an Alle!

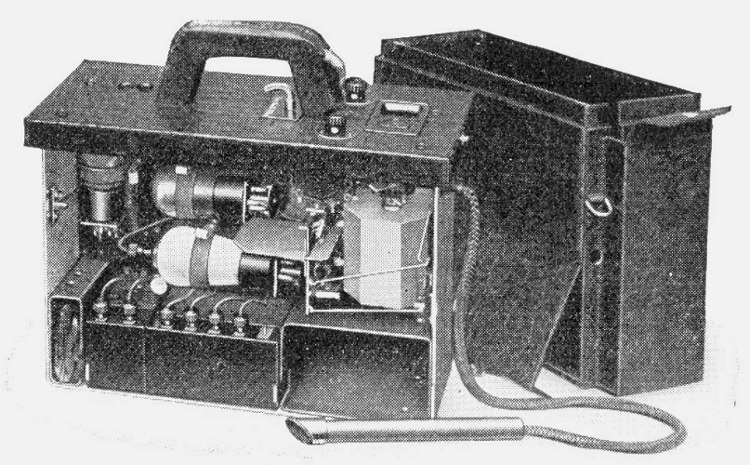

Es gibt auch ein Bild eines Fertiggerätes. Es muss nicht das gleiche wie im obigen Schaltplan sein, ist aber für den gleichen Zweck gedacht. Wenn man genau hinsieht ist es eigentlich nicht mehr so schwer.
Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo Ingo!
Der Empfänger dient nicht der Kommunikation, er ist eher im Bereich Messgeräte einzuordnen. Auf dem Foto sieht man was an einer Leitung, das gehört zur Funktion, aber auch eine grössere Antenne kann dafür benutzt werden.
Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo zusammen,

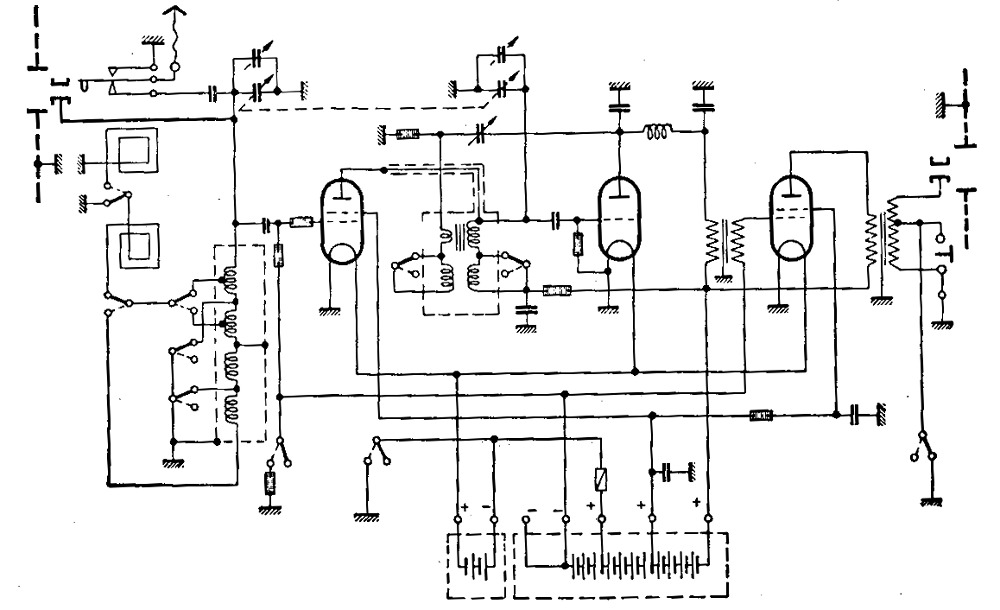

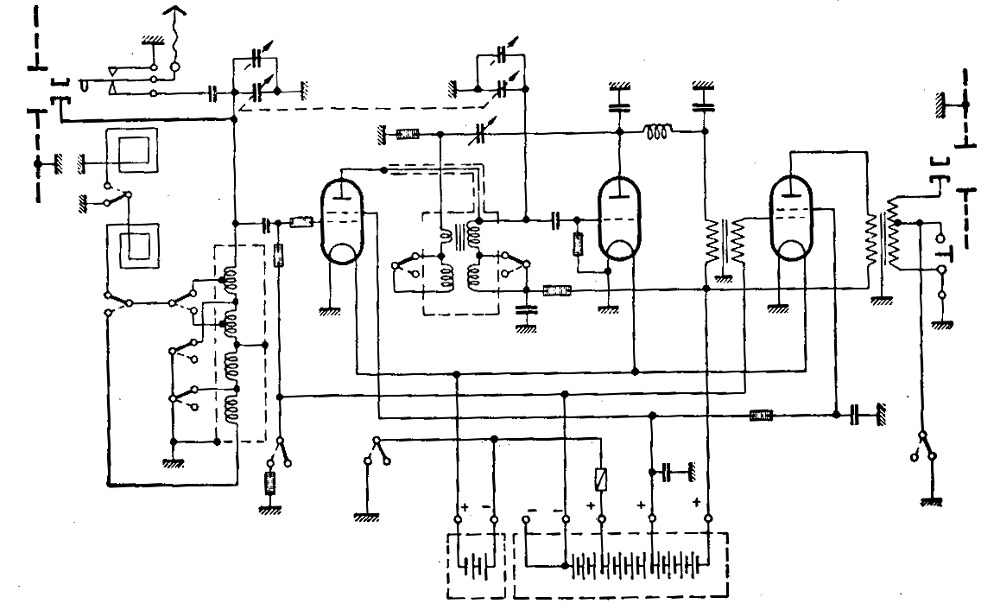

dem Schaltbild (und das war ja Grundlage der Rätselfrage) ist aber diese Spezialfunktion nicht zu entnehmen. Das Schaltbild hat eben auch den von mir erwähnten Fehler.
Und die von mir genannte Empfängerfunktion stimmt wohl auch, auch die zwei Frequenzbereiche. Das später hinzugefügte Photo ändert natürlich den Einsatzbereich. Das Gerät empfängt amplitudenmodulierte Signale und stellt sie akustisch bereit.
Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo zusammen,
ähnlich aufgebaut waren früher Geräte, die Schwarzhörer (Radio und TV) aufspürten; dazu gehörten dann noch eine entsprechende Peilantenne sowie ein Hörer.
Re: Aus der beliebten Reihe "Was ist das...?" (2a)
Hallo Zusammen!

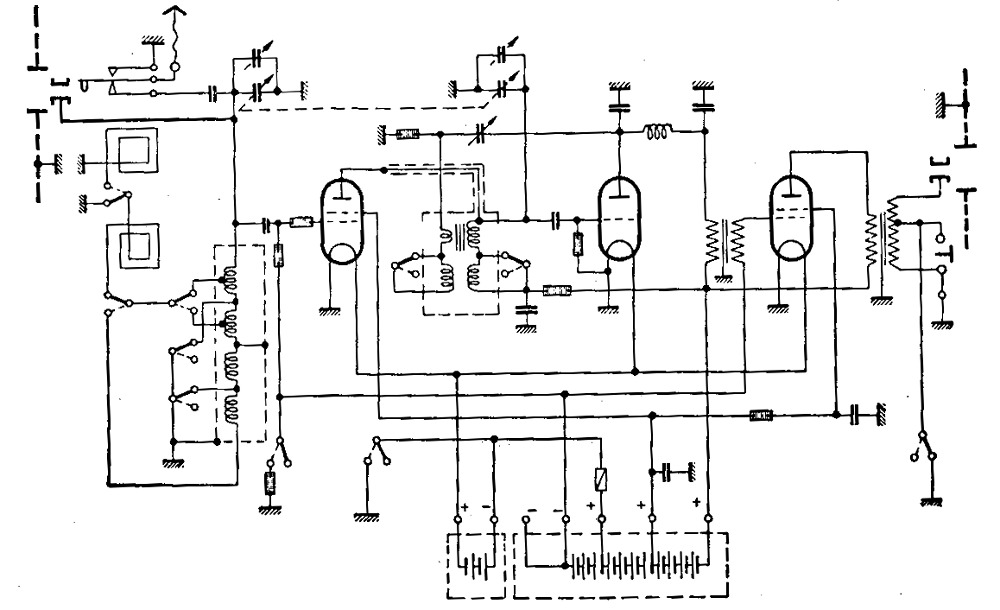

Klaus war am nächsten dran. Es ist ein "Störsuchgerät" von ca. 1933. Der Wellenbereich ist von 200 - 2000m = 150kHz - 1500kHz. Es diente zur Aufspürung von Rundfunkstörungen die aus den damaligen Quellen stammten. Das Rohr an der Messleitung war wohl die Antenne zum aufspüren von ganz nahen Störern, es konnten aber auch Rahmen.-u. Langdrahtantennen verwendet werden. Das Schaltbild war als Prinzipschaltung bezeichnet. Heutzutage würde das Gerät gar nicht mehr zur Ruhe kommen.
