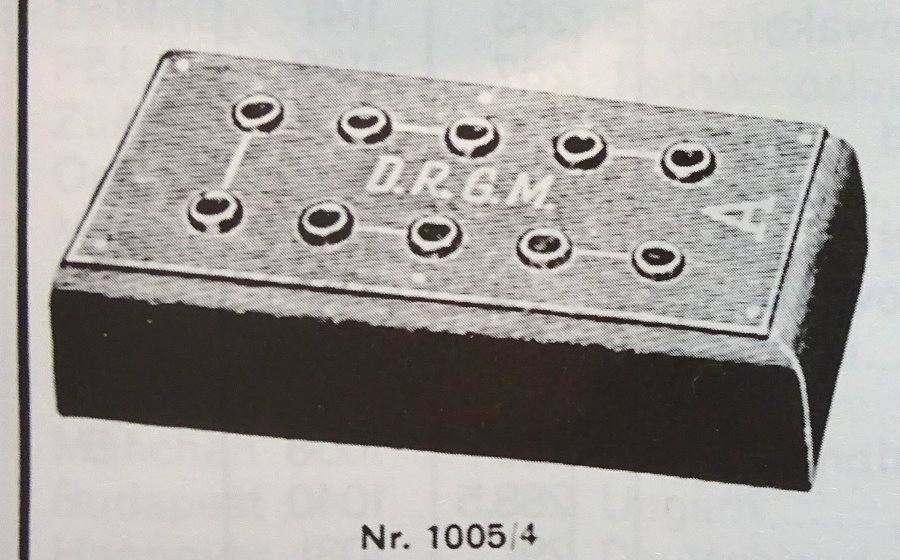

Ein Großverbraucher für Telefonbuchsen? Ein Anschlussbrett für mehrere Kopfhörer?
Viele Grüße. Wolle.
Schämen sollten sich die Menschen, die sich gedankenlos der Wunder der Wissenschaft und Technik bedienen und nicht mehr davon geistig erfasst haben, als die Kuh von der Botanik der Pflanzen, die sie mit Wohlbehagen frisst. Albert Einstein zur Eröffnung der Internationalen Funkausstellung 1930.
ja so ist es: Eine Verteilerleiste für bis zu vier Kopfhörern. Die wurden einfach parallel geschaltet. So sank der Widerstand von 2000 auf bis zu 500 Ohm, immerhin eine gewisse Fehlanpassung an der NF-Endröhre. Ging aber wohl so halbwegs.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber) Ein Leben ohne Facebook ist möglich.
"Telefonverteiler mit bunter Galalith-Platte für 4 Hörer. Parallelschaltung. RM 0,90."
Quelle: Katalog Radio Ohlendorf & Franke, Hannover, 1929.
Bei einer Reihenschaltung muessten ja immer 4 Hoerer dran sein oder Brueckstecker. Die Verbindungsstriche können also auch anders gedeutet werden oder die Artikelbeschreibung ist falsch.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber) Ein Leben ohne Facebook ist möglich.
Das mit den Hörern parallel soll wohl gemeinsam heißen.
rechts kommt das Kabel vom Gerät dran. Die internen Verbindungen sind aufgedruckt.
Dann kannst du prallel dazu einen Hörer stöpseln. Oder längs zwei Hörer und quer eine Brücke. Oder längs drei Hörer und eine Brücke. Oder läng vier Hörer.
So habe ich es irgendwo gelesen.
Ach ja, ich habe absichtlich stöpseln geschrieben, denn damals waren die Ausdrücke vielfach anders.
Viele Grüße Bernd
Zwei Dinge sind unendlich, das Universum und die menschliche Dummheit, aber bei dem Universum bin ich mir noch nicht ganz sicher. (Albert Einstein)
es sieht so aus, als wären die Hörer in Reihe geachaltet, wenn man die Striche als Verbindungen interpretiert. Kann aber auch sein, dass jeder Strich einen Kopfhörer bedeutet. Würde man sie in Reihe schalten wie die Kerzen am Weihnachtsbaum, dann würde, der erste, der seinen Kopfhörer rauszieht, den anderen den Spaß verderben, was eindeutig gegen die Reihenschaltung spricht.
es gibt in diversen Katalogen Verteilerbrettchen und Verteilerstöpselleisten, die parallel arbeiten. Wie Ingo es schon ausgeführt hat, sind die Striche kein Beweis für Reihe, kann man so oder so deuten. Ich suche in den nächsten Tagen mal einige dieser Abbildungen heraus und zeige sie hier.
Und ich erwähne nochmals das Wort "Parallel" in dem Fachkatalog und deute dabei parallel nicht in "zusammen" um.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber) Ein Leben ohne Facebook ist möglich.

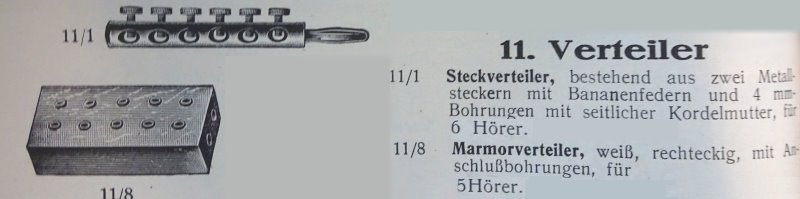

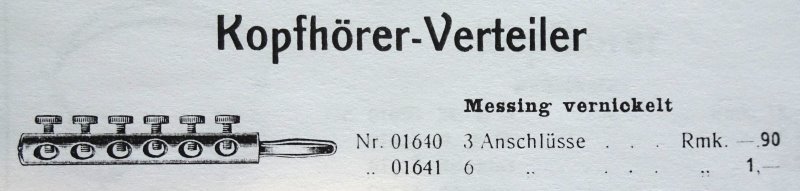

hier noch zwei weitere Beispiele für Kopfhörerverteiler der frühen Jahre, die die Nutzung von parallel anzuschließenden Kopfhörern nahelegen:
Artikel 11/1 belegt eindeutig daß mit 2 Stecker-Verteilteilen nur Kopföhrer parallel gemeint sein können, keinesfalls ist hier eine Reihenschaltung möglich.
Auch bei 11/8 kann man analog zu 11/1 schließend von Parallelschaltung ausgehen oder?
Somit halte ich meinen Standpunkt "Parallelschaltung" des Bilderrätselbildes (Startbeitrag dieses Threads) zusammen mit dem damaligen Katalogredakteur stahlhart aufrecht und kann mich dabei auf den Katalogtext berufen.
In der Praxis ergaben beide Varianten (seriell oder parallel) eine Fehlanpassung. Parallel ist aber schon insofern besser, weil man z.b, bei einem 5-fach-Parallel-Verteiler 1 - 5 Hörer anschließen konnte. Bei der Serienschaltung müßte man ein wenig tricksen und sich mit der Technik ein wenig auskennen, wenn man vielleicht nur 2 Hörer anschließen wollte oder gar ein Mensch seinen Hörer abziehen wollte (Empfang bei den anderen Hörern weg).
