Re: Kein Bilderrätsel, aber ...
Hallo Rainer,

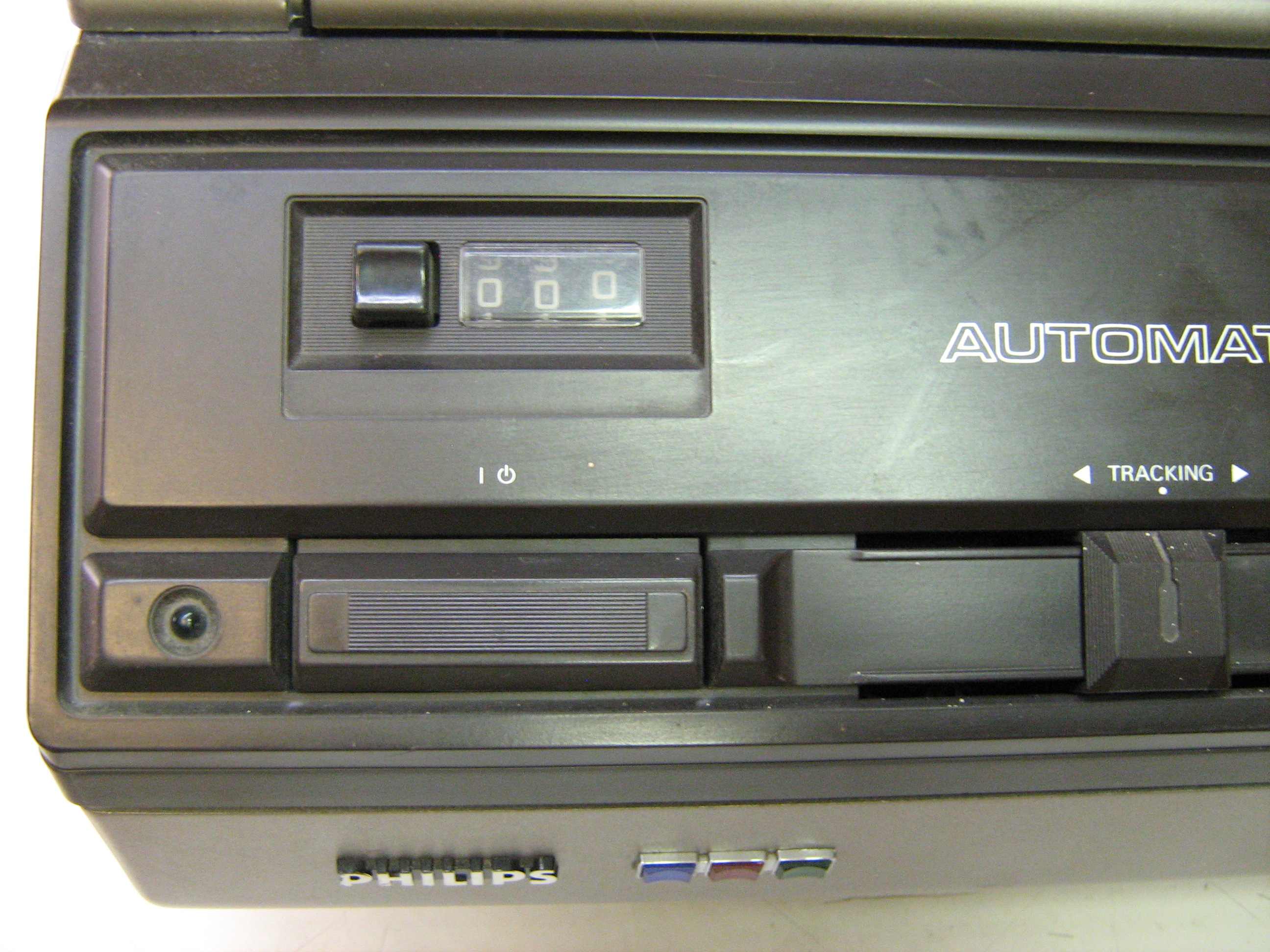

dieses Symbol kenne ich bereits seit meiner Lehre von Philips-Geräten. Hier als Beispiel von der VCR-Maschine N1700.
Hallo,habe das Symbol gerade auf der Ersatz-Fb König US 8218 für meinen Sony FFs.KV2202E gekauft in 1979 entdeckt.Ist sicher nicht die älteste,habe Sie aber im Ersatzteilkatalog von 1993 noch gefunden. mfg.Joachim.
unabhängig davon, was Jürgen recherchieren wird: In den Prospekten bei wegavision ist der N1700 ab Katalog 1978 gelistet. Zuvor gab es den N1500. Allerdings sind die Prospekte nicht lückenlos vorhanden, s.d. eventl. auch frühere Platzierungen möglich sind.

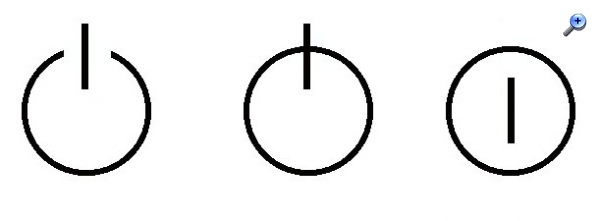

vielleicht erfährt man etwas zu den Symbolen in der International Electrotechnical Commission! Im IEC 60417 "Graphical symbols for use on equipment" wird einiges dazu gesagt. Sämtliche "Power Buttons" sind in den IEC 5007, 5008, 5009 und 5010 definiert. Dein Gesuchtes AN/AUS-Symbol wäre in IEC 5009 definiert -> "TRUE POWER ON/OFF switch", In off position the power is completely turned OFF. Als ungefähre Jahreszahl wäre wohl 1972 zu nennen. Wann das Symbol aber wirklich erstmals auf den Geräten eingesetzt wurde ist mir unbekannt. Eventuell gab es auch schon eine frühere Verwendung.
Ronn:Dein Gesuchtes AN/AUS-Symbol wäre in IEC 5009 definiert -> "TRUE POWER ON/OFF switch", In off position the power is completely turned OFF.
Das heisst ja, bei vielen modernen Geräten lügt das Zeichen bzw wird nicht bestimmungsgemäß verwendet! Power off gibt's ja leider fast nicht mehr, nur noch Standby. Weil jeder zu faul ist sich zu bücken (bzw dies unterstellt wird).

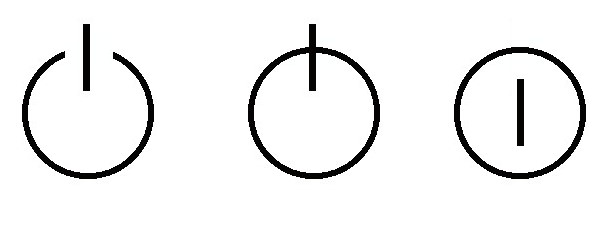

TRUE Power ON/OFF ist IEC5010, also geschlossener Kreis. IEC5009 wie oben ist quasi ein Schlafmodus! Ob das aber so konsequent auch umgesetzt wird ... ich habe es noch nie kontrolliert!
Gruss Ronn
Nachtrag: Bei meinen Geräten am Arbeitsplatz stimmt die Notation! IEC5009 also auch Verbraucher im Off-State!
nach meiner Kenntnis kam die Philips N1700 1977 auf den Markt. Der ON/OFF-Taster "betrügt" uns bereits hier schon, denn es handelt sich auch um einen Taster, der ein Steuersignal an die Elektronik abgibt. Das Netzteil an sich ist immer am Netz.

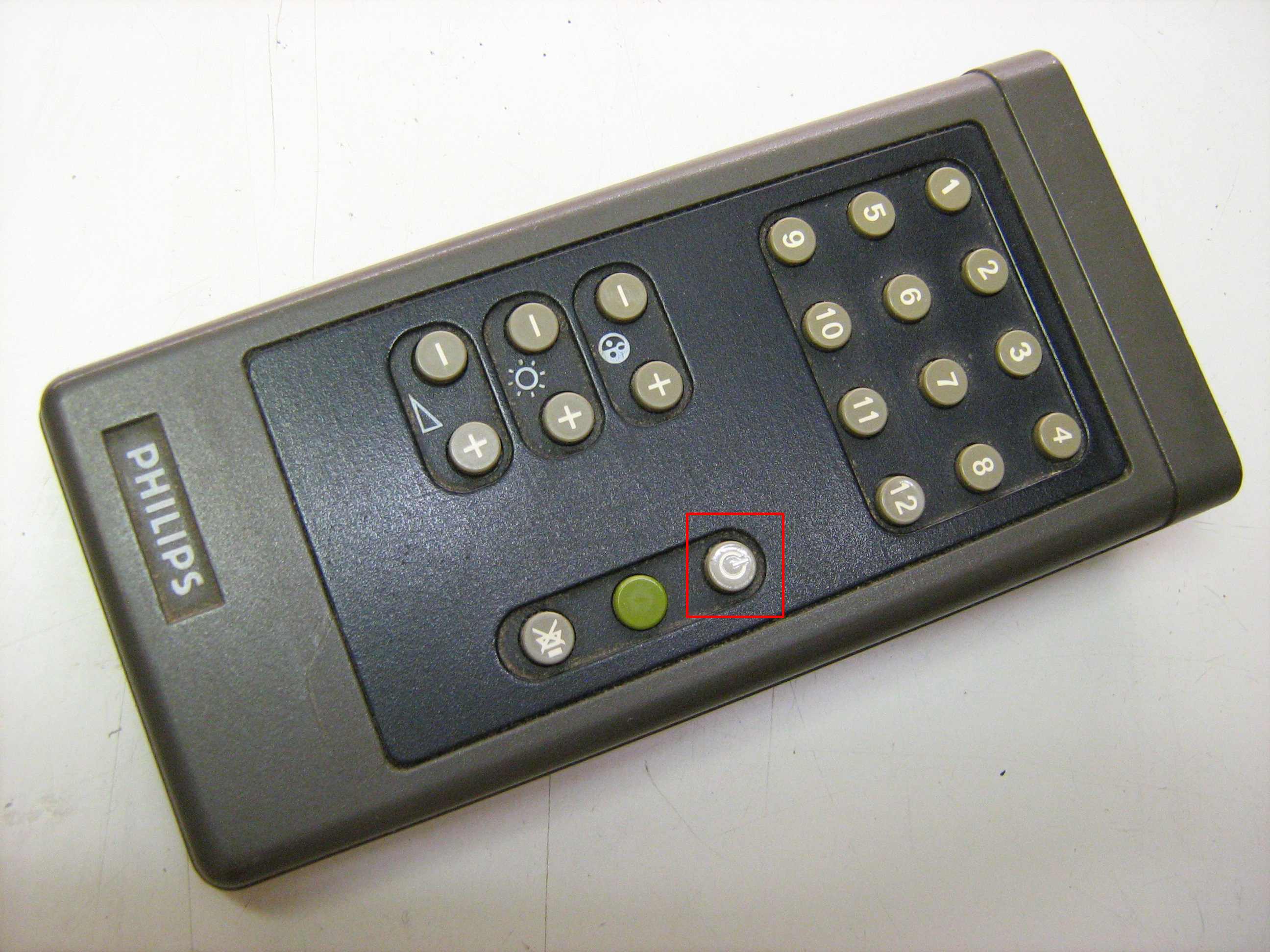

Auf der Fernbedienung der Philips Farbfernsehgeräte mit dem Chassis K12 ist dieses Tastensymbol ebenfalls zu finden. Sie bewirkt auch hier nur ein elektronisches Teilabschalten des Gerätes, es geht also auch nur in den Standby-Modus.
Der "echte" Netzschalter beim K12 trägt auch dieses Symbol.
