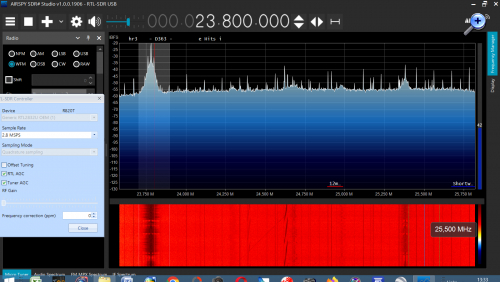

wieder mal ein SDR Stik angeschlossen. Mit der Minni Whipe gehts gut, allerdings sollte der Stik Nooelec von 100 khZ bis 1,7 MhZ empfangen. Wenn die Antenne passt.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
ich tippe auf Empfang mit einer Oberwelle (oder sonstiger Nebenwelle) vom Oszillator. Je nach dem , wie das (numerische) Oszillatorsignal generiert wird, gibt es da neben der gewünschten auch andere Frequenzkomponenten (nicht Harmonische), welche ebenfalls zu einer unerwünschten Nebenempfangsstelle führen können.
Eingangsseitig (analog) wird die Filterung recht sparsam sein, vermutlich nur ein Tiefpass zur Verhinderung von Aliasing, dadurch wird Empfang auf unerwünschten Nebenwellen des Oszillators begünstigt.
Es kann auch ein Intermodulationsprodukt mit einem anderen starken Sender (oder einem intern erzeugten Störträger) sein.
Ich denke der Stick kann eher bis 1,7 GHz (Gigaherz)!
Viele Grüße, Axel
......................................................................................................................... . Da will man endlich mal in Ruhe die Werkstatt aufräumen und was passiert? ...Man hat keine Lust.
Soweit ich mich erinnern kann, können die Sticks selbst nur bis 60 MHz runter. Erst mit einem zusätzlichen UP - Converter ging es weiter runter.
Viele Grüße, Axel
......................................................................................................................... . Da will man endlich mal in Ruhe die Werkstatt aufräumen und was passiert? ...Man hat keine Lust.
ich habe hier einen von Terratec, da ist der E4000 Chip drin. Mit dem komme ich auch nicht bis in den KW-Bereich. Sticks mit diesen Chips gehen meistens nur runter bis ca. 25MHz (wenn man Glück hat). Komischerweise ging mein SDR-Programm noch viel weiter und man sah auch einen Rauschpegel. Dennoch gab es hier keinen Empfang mehr.
Für den KW-Empfang eignet sich ein Stick mit dem Chip 'rtl2832'. Wenn ein Up-Converter davor sitzt könnte dieser vielleicht ein Problem machen, weil sich hier Frequenzbereiche überschneiden.
Für den ganz niedrigen Frequenzbereich (z.B. SAQ) verwende ich entweder meine Soundkarte mit einer Ferritantenne und Drehko, oder einen 'RSP1A' 14Bit SDR-Receiver. Der RSP1A geht von 1kHz bis 2GHz.
Ich habe mal geschaut, auch die Sticks mit rtl2832 gehen bis maximal 22 Mhz runter. Ein Problem ist auch noch, das die Sticks an den Grenzen des Frequenzbereiches immer unempfindlicher werden.
Mein Up-Converter hatte ich auf 120 MHz Ausgabe gebaut, um aus dem UKW Bereich heraus zu kommen. Es alles schon eine Weile her, aber ich meine da überschneidet sich nichts, in den SDR-Programmen kann man den Frequenzversatz eingeben, dann wird alles korrekt angezeigt.
Ich muss mein "SDR Geraffel" wohl auch mal wieder hervorkramen...
Viele Grüße, Axel
......................................................................................................................... . Da will man endlich mal in Ruhe die Werkstatt aufräumen und was passiert? ...Man hat keine Lust.
