Guten Abend allerseits :)

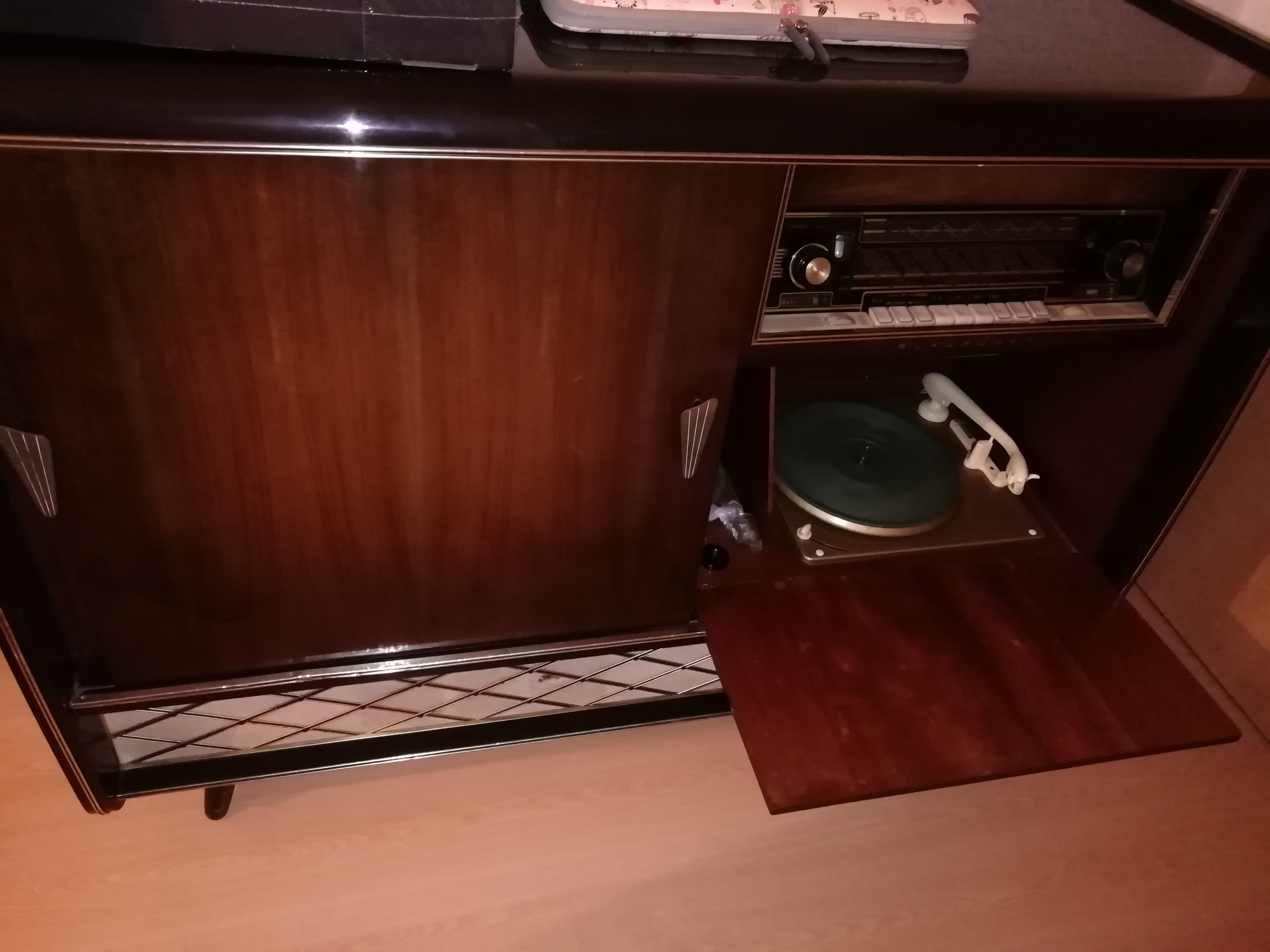

Ich habe das Glück gehabt durch Kleinanzeigen eine sehr schöne Blaupunkt Arkansas Musiktruhe erstanden zu haben.
Beinahe wäre sie auf dem Schrott gelandet. Bilder sind dabei.
Soweit funktioniert sie, bis auf den Plattenspieler. Von dort aus höre ich nur die Musik an der Nadel.

Gecheckt habe ich: TA Eingang mittels 3,5mm Klinke Adapter Stecker - funktioniert einwandfrei

Durchgang der Leitungen vom Stecker bis zum Plattenspielerarm vorne - auch in Ordnung

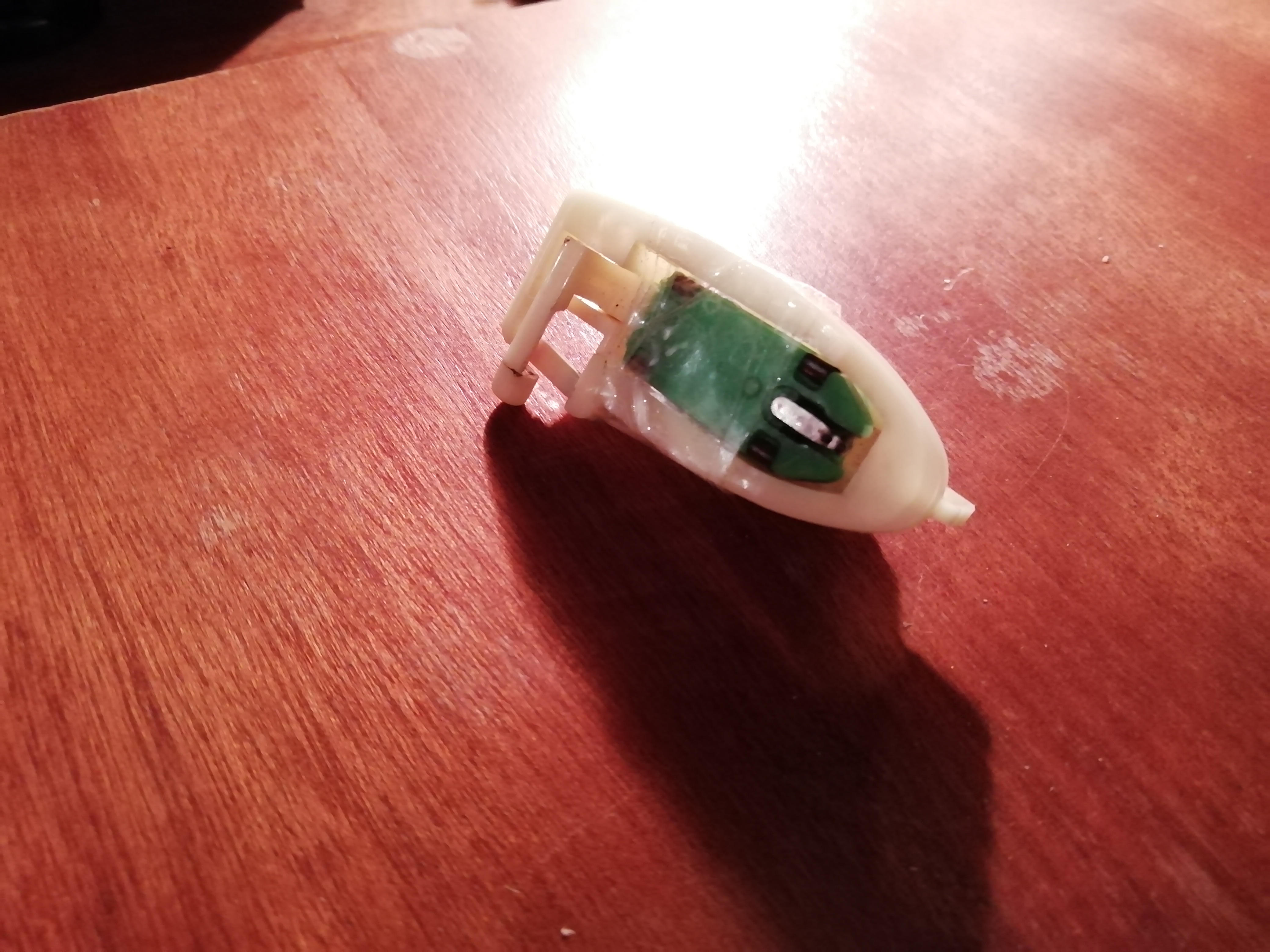

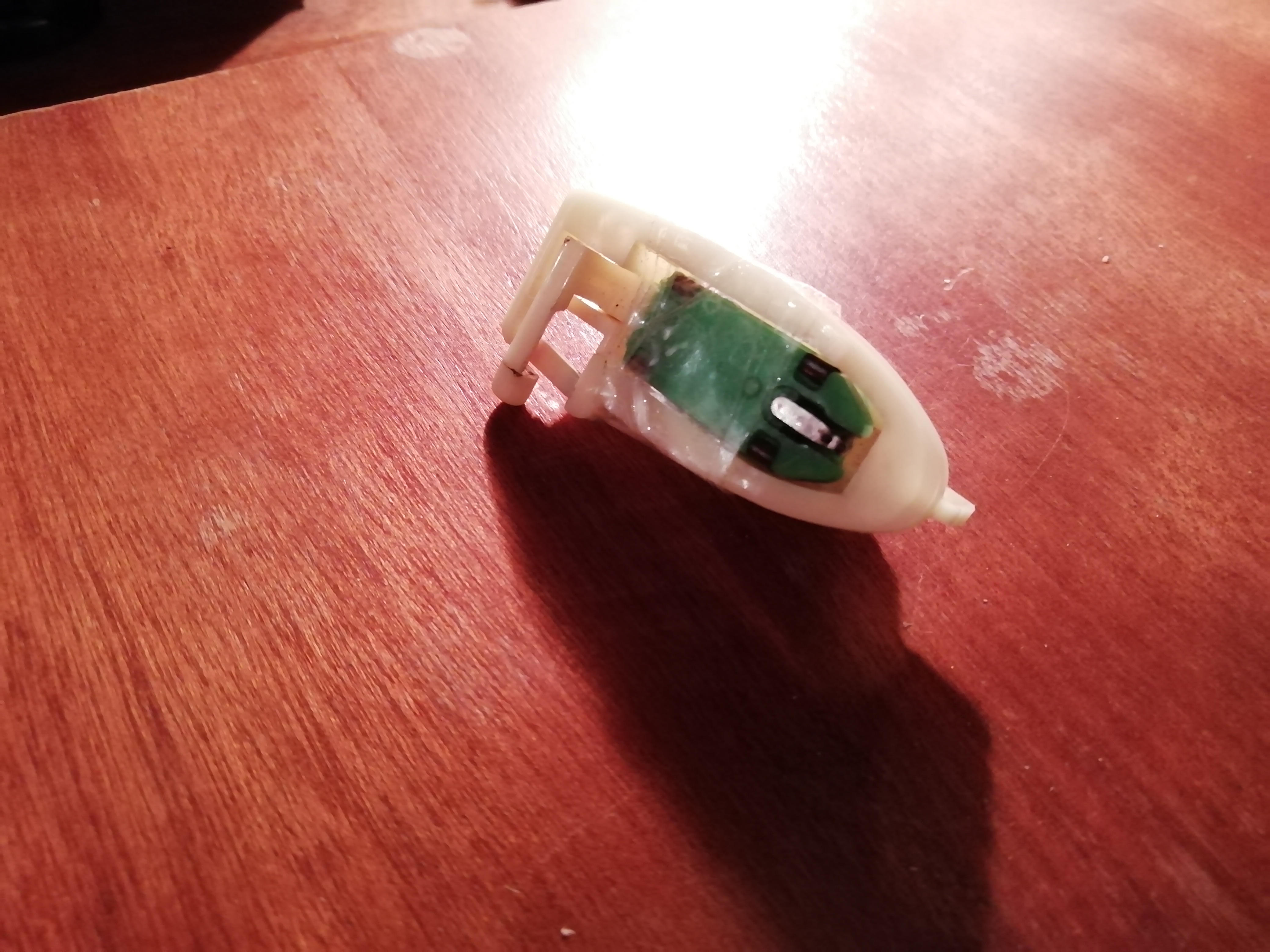

Leider war der Tonarm vorne etwas defekt, weshalb der Tonabnehmer irgendwie mit Klebenband da rein geklebt wurde.
An dem Tonabnehmer wackeln - da funktioniert der Ton an den Lautsprechern auch nicht.
Ich weiß einfach nicht mehr weiter, vielleicht kann mir noch jemand einen Tipp geben?
Ich habe schon von einem Problem hier im Forum gelesen, dort war wirklich ein Leitungs unterbruch.

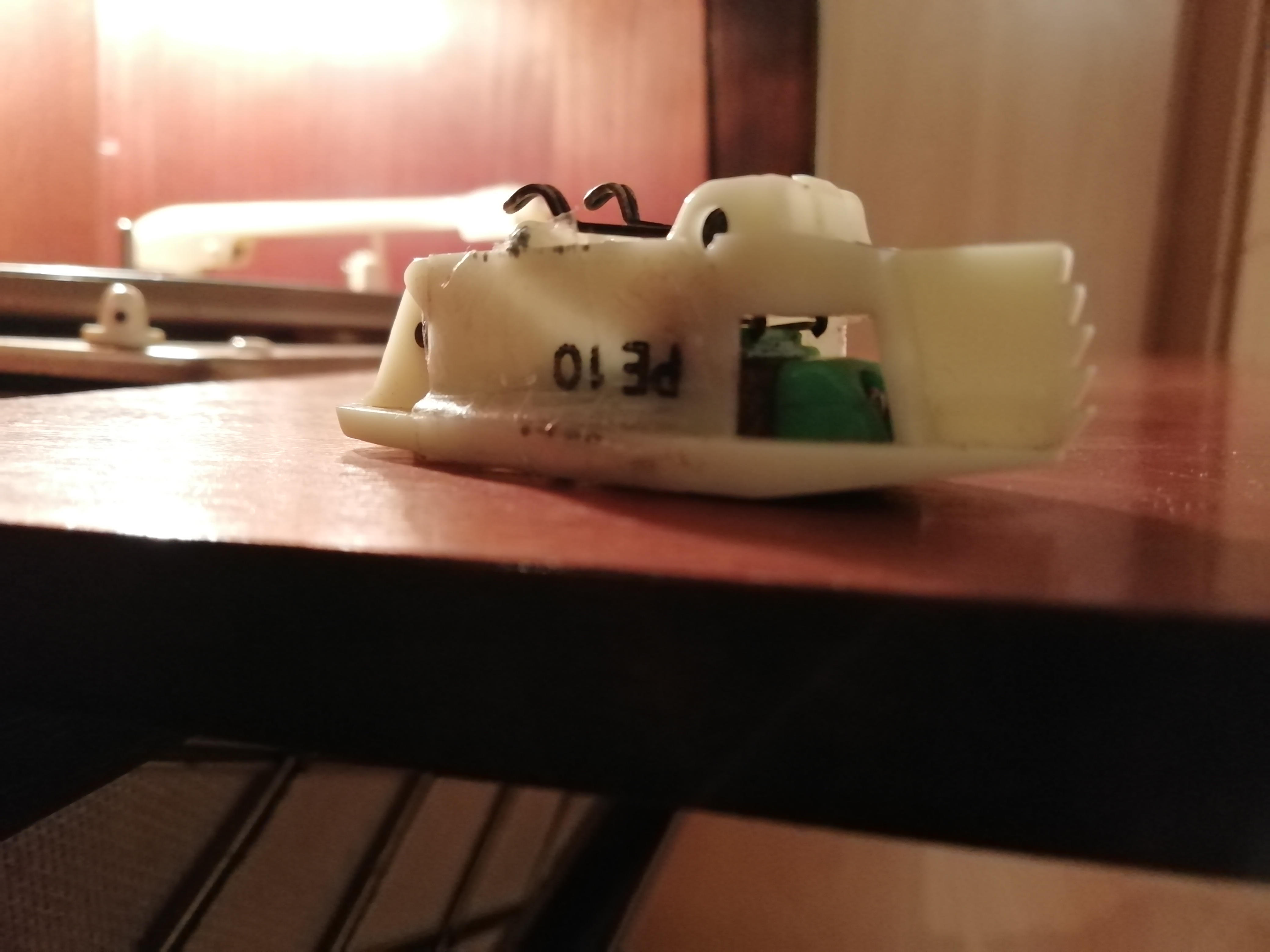

In diesem Fall ist es der Tonabnehmer PE10 mit der Nummer 765 darauf.
Schön wäre natürlich wenn ich das teil wieder in den Arm bauen könnte ohne Tesa Film.

Ist der Plattenspieler auch ein Blaupunkt? Ich kann keinen Namen erkennen.














Liebe Grüße David

Datei-Anhänge


Noch gefällt der Beitrag keinem Nutzer.

Hallo,

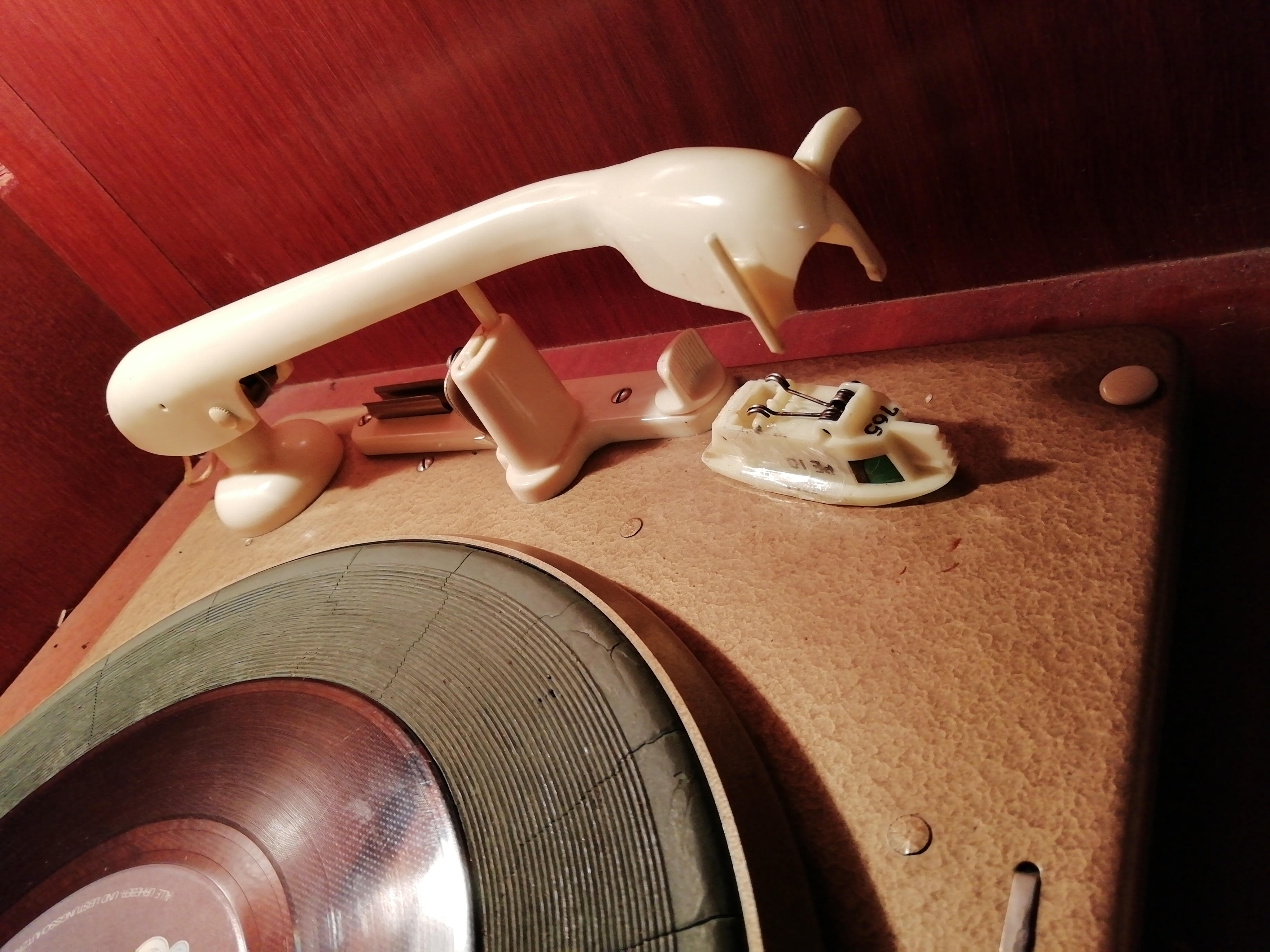

das Phonochassis ist ein Perpetuum-Ebner Rex A. Der drückt ja da mit den beiden Bügeln an die Kontakte im Arm? Die sind ja völlig angelaufen. Musst mal mit einem Glasfaserpinsel reinigen. Ist da was abgebrochen was der Tesa da hält (der hält den Tonabnehmer, aber wie hält der ohne Tesa?)
Und die Leitung kannst ja mal ohmisch durchmessen.

Ansonsten: Ein solches Chassis habe ich soeben in mehreren in Ebay-Kleinanzeigen entdeckt. Wenn da am Tonarm innen was abgebrochen ist, muss halt ein gutes Chassis mit einwandfreiem Tonarm holen. Deine Auflagematte in grün ist auch voll rissig.
Das Zeug ist fragil, wenn da Grobmotoriker am Werk waren, geht mal schnell was kaputt

Gruss
Debo

Zuletzt bearbeitet am 25.09.19 22:50

Danke Debo und Wumpus :)

Ich habe die kontakte gereinigt, und wieder reingesteckt und mal den tonabnehmer bewegt , es brummt ab und zu und macht geräuscht, also scheint was am Tonabnehmer zu sein, demnach sind die Leitungen bis vorne hin okey.
Ich werde das da vorne mal reparieren und melde mich wieder.


Liebe grüße David

Edit: Muss ein funktionierender Tonabnehmer Durchgang oder gewissen Widerstandswert haben?

Zuletzt bearbeitet am 28.09.19 16:20

Okey danke für die Lektüre :)

Ich habe nun diese Federn etwas nachbiegen müssen die den Tonabnehmer in dem Plastik halten, jetzt sitzt er straff, die Kontakte habe ich mit Polierfließ gesäubert, sehen aus wie neu. Es rastet auch passgenau in den Arm ein, muss ihn jedoch noch mit Tesa befestigen da vorne ja was weg ist.

Jetzt merke ich das leise Musik aus dem Hauptlautsprecher kommt, wenn ich ganz laut aufdrehe.
Eher kommt jetzt die Musik unter dem Plattenspieler raus, nicht mehr nur von der Nadel. Muss jetzt wohl mal den Spieler ausbauen und gucken wo der nächste Wurm drin ist. Der TA Eingang funktioniert mit Adapter fürs Handy ja super. Nur mit dem Plattenspieler haperts noch.
Kann das Signal vom Kopf vorne vielleicht schon zu schwach sein das es der Verstärker gar nicht mehr lauter machen kann?

Hallo wumpus. Ja ich denke da muss ich wohl mal an den Tonabnehmer ran, entweder selber oder in den sauren Apfel beissen und irgendwo zur reperatur schicken. Habe schon was gefunden.

Hallo,guten Abend David.Als Ersatzsystem kannst du ein"Pfanstiehl P 51-1" nehmen.Das stammt aus dem Musicboxbereich.Ich habe eine Reparatur an einem Philips Mignon Plattenspieler mit dem Ta.System einmal am16.09 2010 hier beschrieben.

mfg.Joachim
