Hallo zusammen, Rubrik Tricks und Tipps..... dieser Tipp richtet sich an ungelernte "Radiobastler" wie ich auch einer bin.
Bei der Inbetriebnahme eines Schaub Libelle 54 Radio von 1952 löst der FI aus.
Mit einem Spartrafo (Drahtwiderstand) ausgerüstet, gelangte bei entsprechender Steckerpolung in der Steckdose, trotz "vermeintlich" heilem Trennkondensator Reststrom auf die Antennen und Erdbuchse. Da ich als Erde die Zentralheizung nutze und diese mit Schutzerde gesichert ist, konnte der Strom den FI erreichen. Dieser Effekt tritt meist nicht sofort auf und auch nach unterschiedlichen Zeitintervallen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo Jan, hier stimme ich dir zu. Er spielt aber auch ohne Erde.
@Avatar-Die Rote gehört meiner Tocher, da hatte sich der Magnet des Lautsprechers nach einem Sturz gelöst. War also nur zu Besuch. Aber mein Grüner hätte sie schon gerne länger.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo,

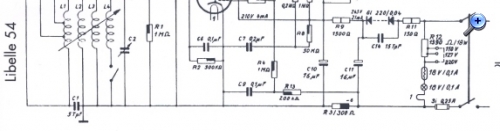

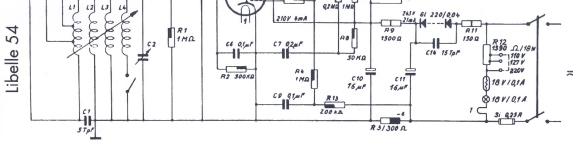

ja da gibt es einen C1 mit 5000pf zur Erde. Was ist mit dem? Dein RCD (FI) wird theoretisch bei 230V : 30mA = 7,666kOhm und darunter auslösen. Im Schnitt lösen die bei 22mA aus. Dieser Strom kommt also über deine Erde oder Antenne abhanden.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo Debo, der ist laut meiner Messung in Ordnung. Der FI fliegt auch nicht sofort und bei entsprechender Steckerdrehung überhaupt nicht. Ein leichter Reststrom ist wohl bei diesem Alter nicht zu vermeiden. Darum der Tipp. Netten Gruß, Alfred
Re: Fehlstromschalter (FI) fliegt beim Radio hören
apollo:Hallo Debo, der ist laut meiner Messung in Ordnung. Der FI fliegt auch nicht sofort und bei entsprechender Steckerdrehung überhaupt nicht. Ein leichter Reststrom ist wohl nicht zu vermeiden.
Netten Gruß, Alfred
Doch! Zur Sicherheit - offen lassen oder durch XY-Kondensator (Aufdruck 275~ Spannungsfestigkeit) ersetzen. Der bisherige Kondensator kann oberflächlich in Ordnung erscheinen, aber dann an Netzspannung leck werden. Der RCD (FI) tut ja genau das was er soll - auslösen. Weil sonst überbrückst du beim anfassen von Erde und/oder Antennenbuchse diese Berührspannung die hier entsteht mit deinem Körper und bekommst einen elektrischen Schlag! Deshalb sind Allstromgeräte ja gerade so gefährlich und unbeliebt, weil sie bei Isolationsfehlern hohe Berührspannungen und daraus resultierende Ableitströme über den Benutzer ermöglichen. Berührspannungen gibt es bei zweipoligen Geräten durchaus, nur dürfen daraus entstehende Ableitströme 500µA nicht überschreiten.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo Debo,
Mein Startbeitrag hatte aber einen anderen Hintergrund. (Tipps und Tricks) Stichwort: Wodurch kann ein FI Schalter ansprechen? Hier decken sich unsere Aussagen, bzgl. der Ursache.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo zusammen,
ich will den Hinweis von Debo bekräftigen: Der 5000 pf (C1) sollte gegen einen modernen mit der von Debo erwähnten Spannungsfestigkeit für ~ Spannung ersetzt werden.
Die alten Kondensatoren können Leckströme an hohen Spannungen haben, Messgeräte mit einer Prüfspannung von ein paar Volt finden diese Leckströme oft nicht.
Grüße von Haus zu Haus Rainer, DC7BJ (Forumbetreiber) Ein Leben ohne Facebook ist möglich, aber(und) sinnvoll.
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo Rainer, mit der neuen UEL71 habe ich auch diesen Kondensator bestellt: "Produktinformationen "5000pF/630V schwarz" Metall Polypropylen Film (D=8mm, L=15mm)" Von Wechselspannung ist keine Rede. Sollte ich doch besser zum knallroten Wima greifen?, obiger hätte halt das passendere Aussehen und ist axial. Netten Gruß Alfred
Re: Fehlstromschalter (FI) fliegt beim Radio hören
Hallo Alfred,
wirklich sicher bist Du, wenn Du einen sogenannten Y-Kondensator verwendest. Diese sind für sehr hohe Impulsspannungen getestet und von jeder Phase auf den Schutzleiter erlaubt und empfohlen. X-Kondensatoren kommen eigentlich zwischen Phase und Null und müssen nicht ganz die hohen Anforderungen der Y-Kondensatoren erfüllen.
FI-Schalter lösen aus, wenn die Ströme in Phase und Null nicht identisch sind - wenn also unerwünscht ein Strom in den Schutzleiter oder in die Erde fließt (siehe auch das entsprechende Wikipedia). Das kann natürlich auch passieren, wenn ein Allstromgerät Knöpfe mit nicht isolierten Metallmadenschrauben hat, die mit feuchten Fingern berührt werden.
