Mach Flott den Schrott oder die Reiseloop für kleines Gepäck
Da es in Deutschland aktuell für Rentner und gesundheitlich Angeschlagene doch etwas zu ungemütlich ist, bin ich seit einigen Tagen im Winterquatier. Dieses Jahr mit der absoluten Minimalausstattung, einen Tecsun Weltempfänger mit Rollspulenantenne, einfachst LC-Matcher und .... leider keiner Loop . Aber da war doch noch etwas.... klar, der DLF und die DW senden ja nicht mehr per KW, nur noch per MW und LW ... ich Dösbattel. Für die KW also bestens gerüstet, wenn auch nicht des DXers-Traum, aber für die MW leider empfangstechnisch unterdimmensioniert bzw. nur für die Lokalstationen (und Afrika ist ja auch nicht weit) ausgerüstet. Was also nun? Bis zum Frühjahr auf den DLF verzichten? Nööö! Neumodisch per Laptop den Onlinestream hören? Möglich, aber mit einer Flatrate über Mobilfunk sicher nicht so schön, also muss einen Antenne her, nur aus was......
Ein längst zum Ausschlachten bestimmter Rechner des freundlichen Herrn Nachbarn, Modell 486er - der Rechner nicht der Nachbar - hatte noch einige "altertümliche" Innereien, so wie diese hier:

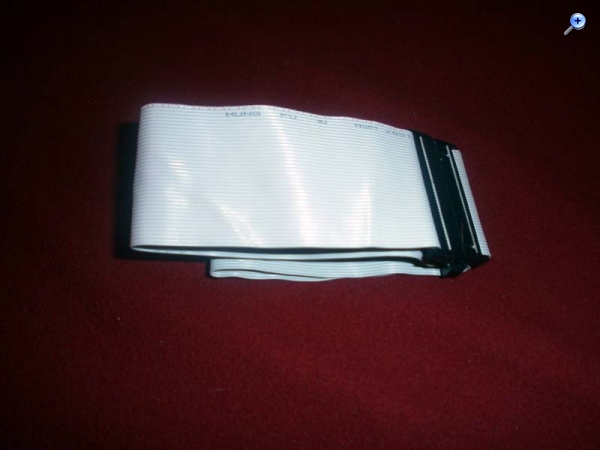

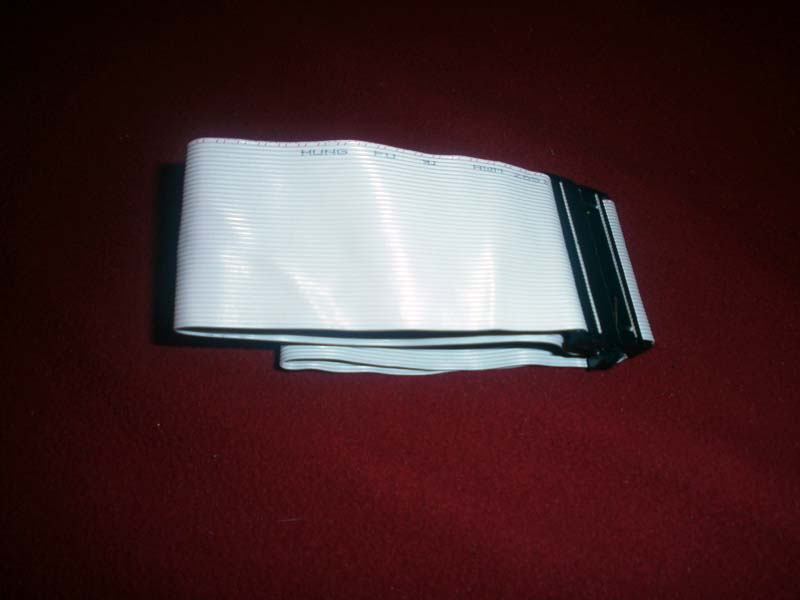

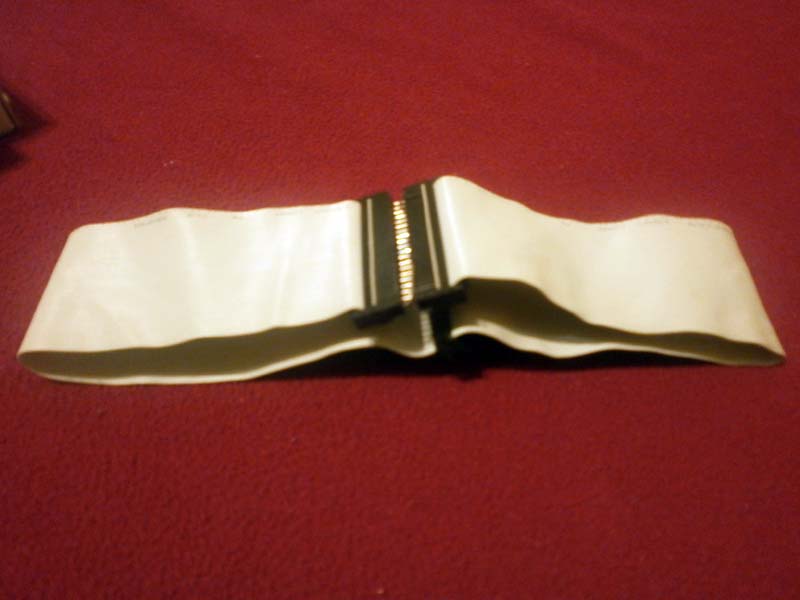

Ein 40-poliges IDE-Kabel, die Idee war sofort im Kopf! Das schreit doch regelrecht nach einer Bastelstunde .... Also ein gemeinsames Bier gegen ein paar IDE und Floppykabel eingetauscht und später gemütlich mit ein paar Büroklammern das Gebilde in eine Ringform gebracht.... reine Fleißarbeit die sich hoffentlich auszahlen wird.
Das Gebilde wurde mit zwei Krokodilen an den Matcher gebracht, dieser bleibt in der Bypass-Stellung stehen, wir brauchen hier na nur den Kondensator der sonst als Dämpfungsglied arbeiten würde. Der Tecsun reagierte jetzt in der Nähe zur Loop bereits empfindlich, allerdings nur im mittleren und oberen Mittelwellenbereich ab ca. 770 kHz aufwärts. Das sollte eigentlich reichen..... ab zum Praxistest.

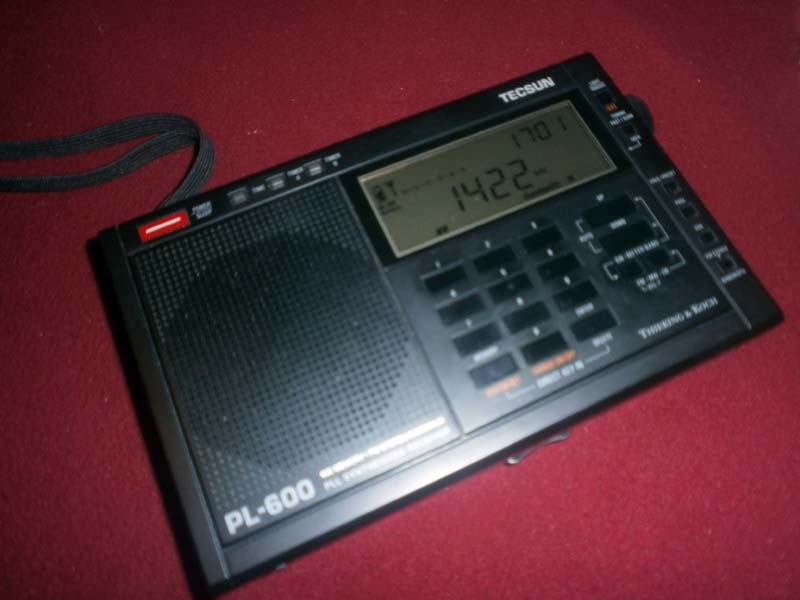

So sieht die Mittelwelle hier in San Andres, Teneriffa kurz nach Sonnenuntergang auf der 1422 kHz DLF-Frequenz aus..... Eigentlich nur Rauschen ..... einen Sender auf dieser Frequenz kann man nicht wirklich erahnen....

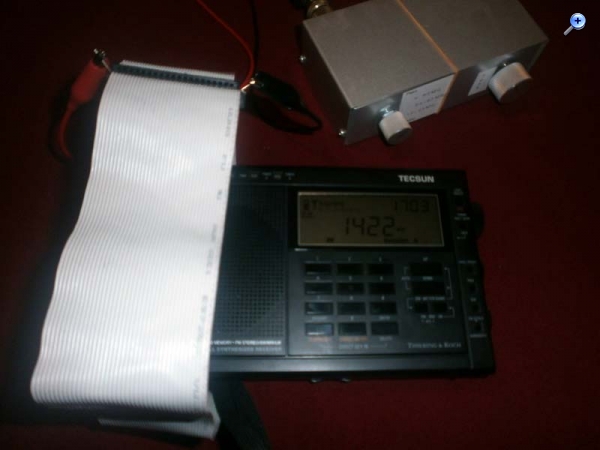

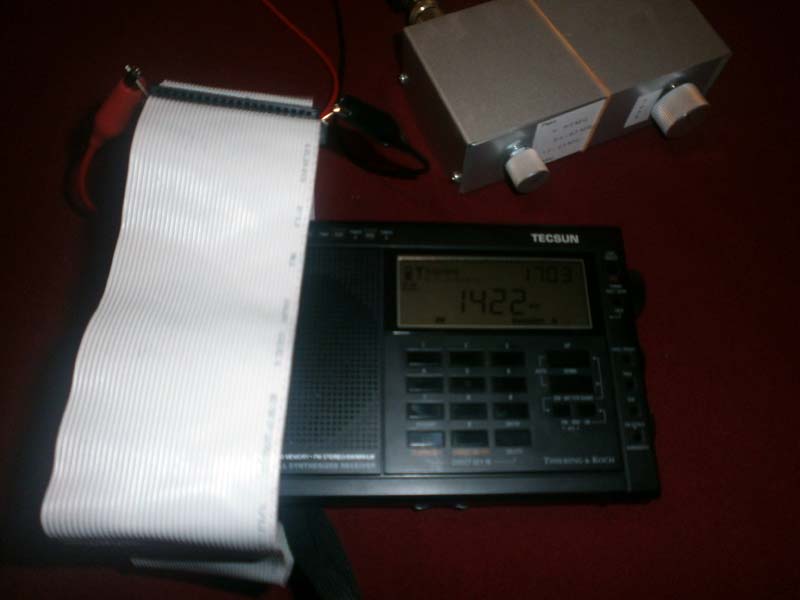

Der Empfänger hat jetzt einen "Festplattenanschluss", der Matcher ist auf maximale Resonanz eingestellt .... und man höre .... der DLF kommt ganz gut und verständlich durch, erstaunlich was diese wirklich kleine Minimallösung leistet.

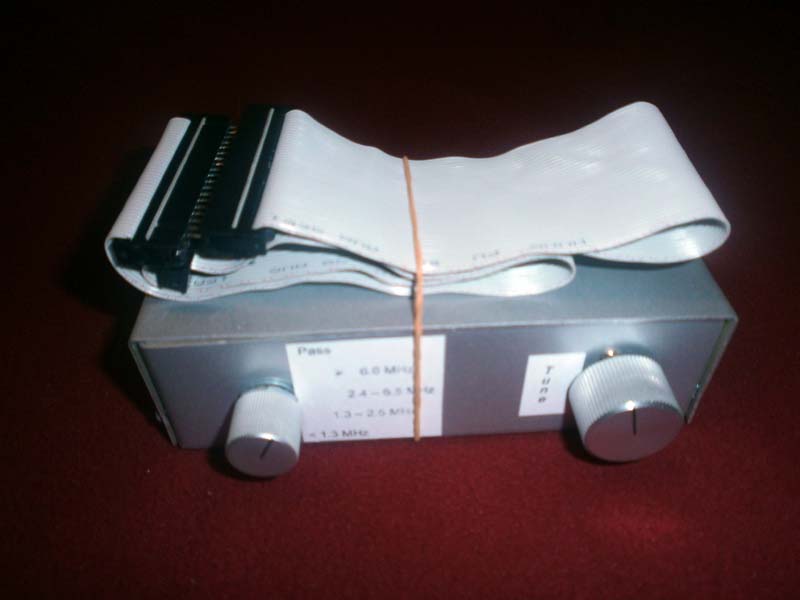

Zusammengepackt dürfte die Sache jetzt auch ins kleinste Reisegepäck passen:
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Mach Flott den Schrott oder die Reiseloop für kleines Gepäck
Nach weiteren Anpassungen der IDE-Reise-Loop ist jetzt auch ein Empfang im kompletten MW- und LW-Bereich möglich. Ein Bandwechsel ist durch einfaches Umklemmen der Krokoklemmen möglich.
Das Programm des DLF auf 153 kHz kommt, nach penibler Ausrichtung wegen eines Gleichkanalstörers, mit SINPO 44433 noch gut verständlich an. DLF Kultur auf 177 kHz etwas schwächer, mit SINPO 33333, auch hier ist Dank einer Interferenzstation, ich vermute die 171 kHz aus Tanger(?), penibel auf die Ausrichtung zu achten. Ohne Zusatzantenne ist mit dt. Programmen auf der LW hier nichts zu machen.
Interessant ist, dass die Zehlendorfer Frequenz, trotz 500 kW/ND hier schwächer zu empfangen ist als Donebach!
Re: Mach Flott den Schrott oder die Reiseloop für kleines Gepäck
Nachdem ich nun sämtliche IDE-Kabel zur einer Loop mit ungefährem d von 55-60cm zusammengepfriemelt habe, konnte ich letzte Nacht erstmals mdr info auf der 783 kHz empfangen. Leider mit sehr starken Interferenzen einer Station aus Festland-Spanien, dennoch konnte man den typischen Stations-Jingle erahnen.
Beeindruckend waren auch die Signale der VOA auf 1530 aus Sao Tome(?) welchen den Tecsun völlig übersteuert haben. Leider konnte ich keine Stationen in westlicher Richtung detektieren, hier habe ich in Dtl. deutlich mehr Erfolg, liegt wahrscheinlich auch am eingesetzten Empfänger.
Re: Mach Flott den Schrott oder die Reiseloop für kleines Gepäck
Hallo Ronn,
was sind bei der Spule an Kantenlänge entstanden? Stellst Du nachts auch die "Radiotrübung" fest (Signal kommt nicht aus der korrekten Himmelsrichtung und leicht von schräg oben?
Re: Mach Flott den Schrott oder die Reiseloop für kleines Gepäck
Hallo Rainer,
mit der rechnerischen/genauen Richtung habe ich hier beim DX-Empfang einige Probleme (siehe mdr info), da dummerweise die europäichen Gleichkanalstörer fast aus der gleichen Richtung kommen. In diesen Fall muss ich die Loop etwas mit Versatz zum eigentlichen rechnerischen Ziel ausrichten, dabei aber aufpassen, dass ich keine Gleichkanaler aus Afrika (nur der liebe Herr weiss was und wer da alles kunterbunt auf der MW sendet) bekomme. Mit der Loop selbst habe ich, was deutschsprachige Sender angeht, nur einen sehr kleinen optimalen Slot welcher nach vorsichtiger Peilung zwischen der Straße von Gibraltar und dem nordwestlichen Kamm des Atlasgebiges liegt. Abseits dieser Ausrichtung fällt die Signalstärke praktisch ins Bodenlose bzw. die Afrikaner kommen durch und übersteuern den Tecsun gnadenlos. Was die Empfangsbedingungne angeht ist das auf der MW hier nicht unbedingt deterministisch.
Auch hatte ich damit gerechnet auf der MW mehr DX-Verbindungen in Richtung Mittel- und Südamerika zu haben, aber Pustekuchen. Entweder macht mir der Teide ein Strich durch die Rechnung oder Afrika sorgt dafür, dass die relativ schwachen Signale aus Übersee im kreolen/arabischen Stationsdickicht verschwinden.
