Starke Rundfunk- und Fernsehsender: Mittelwelle 1,4 MHz 50 m 450 V/m bei 1,8 MW Leistung 300 m 90 V/m Kurzwelle 6-10 MHz 50 m 112 V/m bei 750 kW Leistung 220 m 27,5 V/m UKW 88-108 MHz ~1,5 km <50 mW/m2 bis 100 kW Leistung
..wäre das nicht etwa Deine Entfernung zum Alex? Es ist zwar keine Amplitudenmodulation......aber hast Du schon mal auf UKW dazu Experimente gemacht? Der Turm steht ja vor Deiner Haustür und hat mächtig Krempel an Bord.
So nah wohne ich leider nicht am Fernsehturm. Der ist laut luftlinie.org von mir ca. 5km entfernt.
Senderversorgter Aktivdetektorbetrieb mittels eines UKW-Senders ist da leider nicht möglich.
Wäre auch nicht mehr dasselbe, wie der Betrieb des Aktivdetektors über den Sender 990KHz.
Eigenartigerweise schaffe ich es mit der grossen Rahmenantenne (als Detektor geschaltet) über die 693 kHz eine einzige Verstärkerstufe mit BC550 an einem Kristallhörer zu betreiben. Davor dann einen zweiten Detektor als eigentliches Empfangsgerät geschaltet.
Das funktioniert seltsamerweise nicht mit Drahtantenne und Erde (Wasserleitung). Nicht mal mit Zentralheizung über 50pF als Antenne (sonst bei mir die beste verfügbare Antenne).
Die Schaltung mittels der Rahmenantenne bringt an der Verstärkerstufe (sehr hochohmige Stufe/am Kollektor 220kOhm) nur ca 0,55V. Viel passiert da also auch nicht.

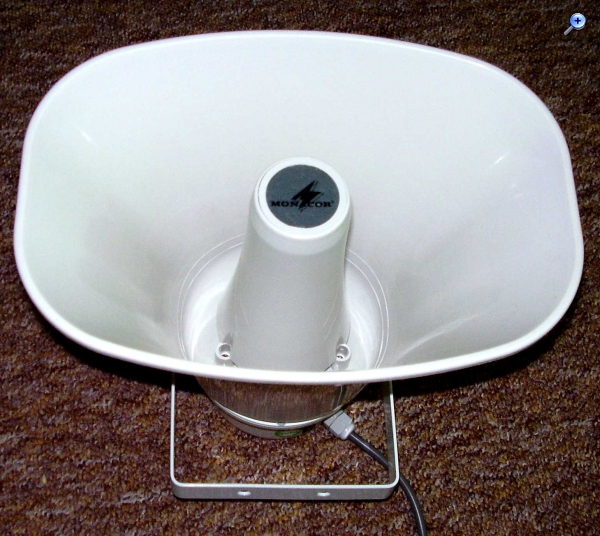

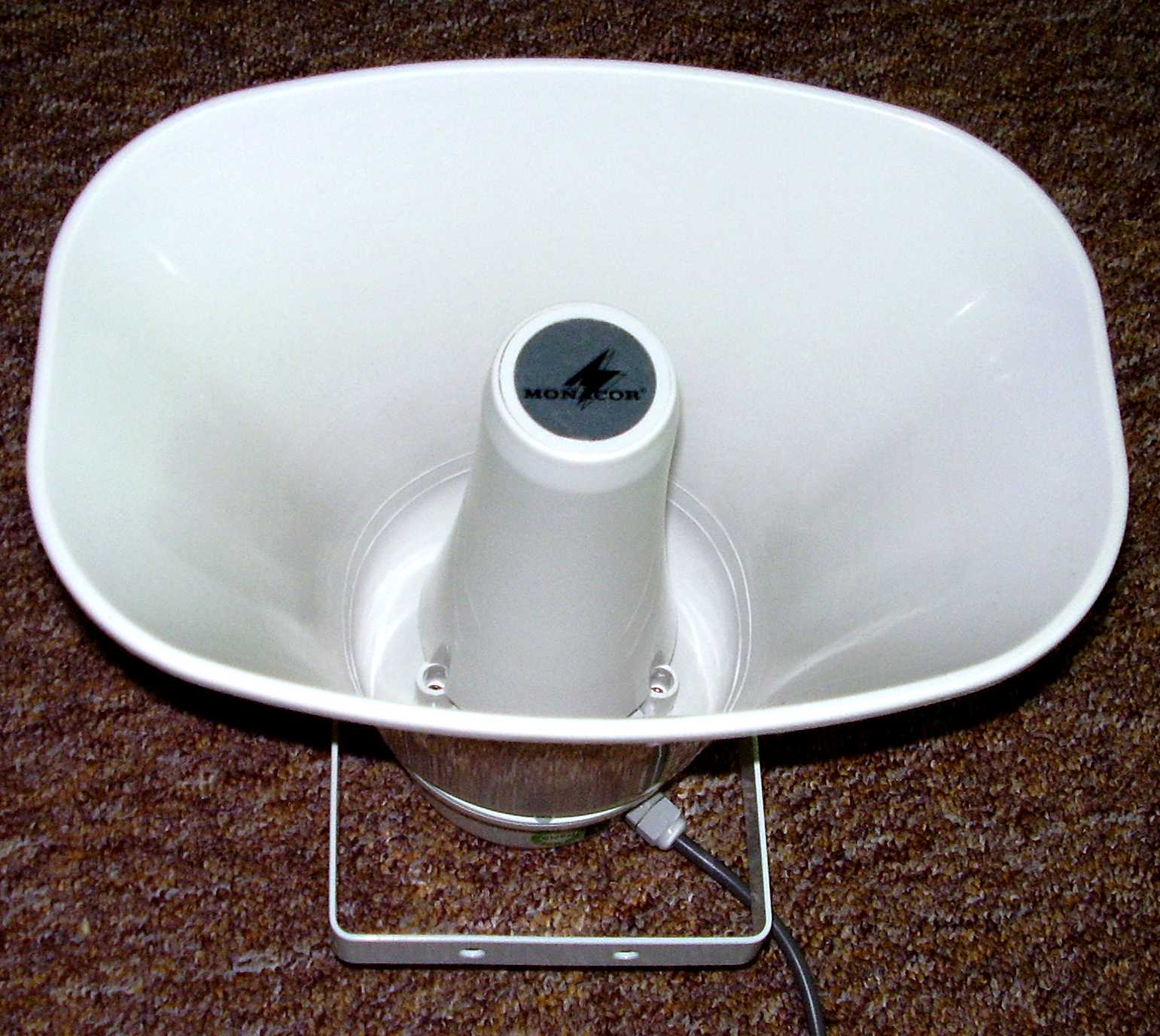

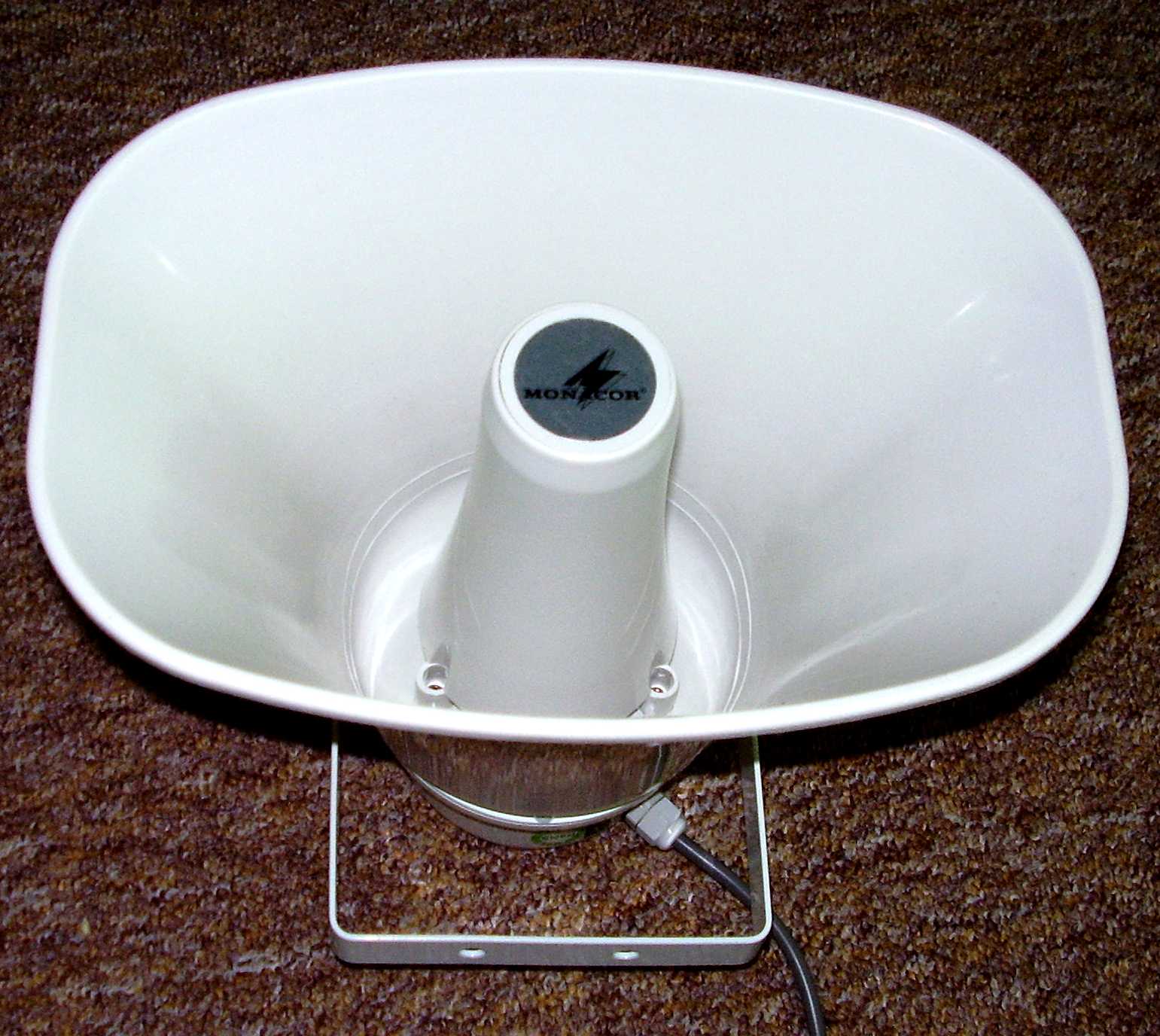

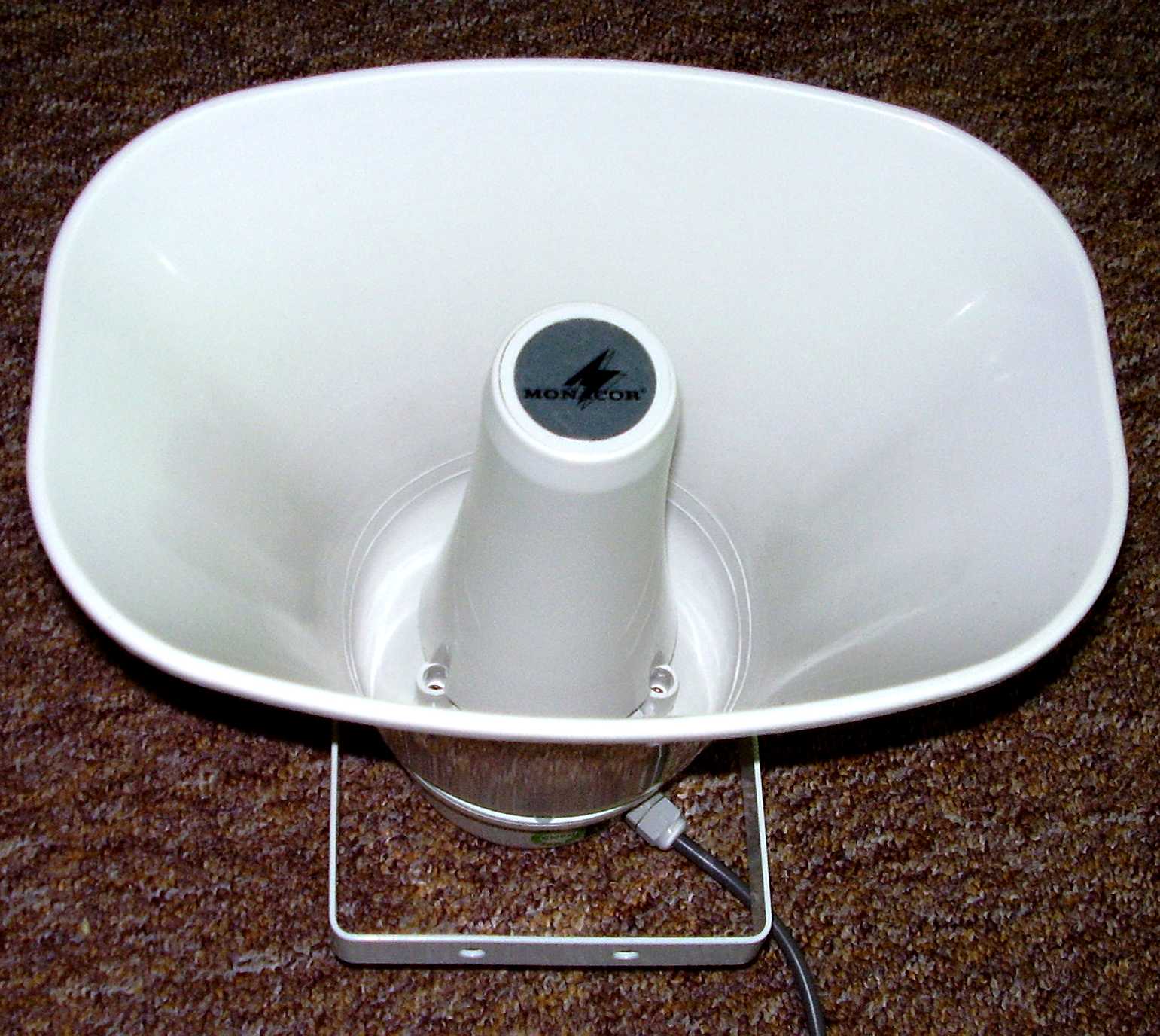

Absolut kein Vergleich mit dem vorher möglichen Lautsprecherbetrieb (seit neuestem mit einem relativ großen hochohmigen Druckkammerlautsprecher).
uwe_thomas:Das funktioniert seltsamerweise nicht mit Drahtantenne und Erde (Wasserleitung). Nicht mal mit Zentralheizung über 50pF als Antenne (sonst bei mir die beste verfügbare Antenne).
Hast Du nur die Spannungsversorgung ohne Detektor probiert? Da müsste Dir die 693 mehr Energie liefern als Deine große Rahmenantenne. Wenn das nicht der Fall ist...dann liegst Du mit Deiner Antennen / Erde- Situation bei 693kHz mit Deinem Empfänger nicht am Fußpunkt der Antenne. Durch die lange Erdzuleitung eher mit Deinem Spannungsdetektor irgendwo dazwischen. Dafür sprechen auch die guten Antennen- Eigenschaften Deiner Zentralheizung. Das wird an Deiner Wohnhöhe liegen. Bis zur Erde ist es halt noch ein Stück`l.
Vielleicht müsstest Du mit einer zusätzlichen Induktivität experimentieren. Oder mal einen Collinsfilter bauen. Die Anpassung scheint nicht optimal zu sein.
Was nimmst Du denn beim Anschluss der Zentralheizung als Erde? Den PE der Steckdose? Das funktioniert bei mir z.B sehr gut. Aber nur bei niedrigen Frequenzen...z.B.177kHz.
Die 693 kHz kriege ich tatsächlich am besten mit der Rahmenantenne rein.
Die Zentralheizungsantenne arbeitet gegen die Wasserleitung als Erde. Funktionierte bei den 990 kHz am Besten.
Für die 693 kHz bräuchte ich vielleicht (wie von Dir schon angedeutet) tatsächlich eine zusätzliche Induktivität, um eine bessere
Anpassung zu erreichen. Das Gleiche gilt sinngemäß auch für die 177kHz, der bei mir noch schwächer empfangbar ist (da habe ich allerdings mal was mit einer Spiderweb (5mH) getestet). Die beiden Stationen sind bei mir halt nicht gerade in der Nähe.
Aber wozu? Wird doch auch bald abgeschaltet.
Die Sache mit der Solarzelle und einem GoldCap (100F?) erscheint mir da zukunftssicherer.
Aber nicht zum jetzigen Zeitpunkt; ich möchte jetzt erstmal mein neues Radio fertigstellen .
uwe_thomas: Für die 693 kHz bräuchte ich vielleicht (wie von Dir schon angedeutet) tatsächlich eine zusätzliche Induktivität, um eine bessere Anpassung zu erreichen. Das Gleiche gilt sinngemäß auch für die 177kHz, der bei mir noch schwächer empfangbar ist (da habe ich allerdings mal was mit einer Spiderweb (5mH) getestet). Die beiden Stationen sind bei mir halt nicht gerade in der Nähe. Aber wozu? Wird doch auch bald abgeschaltet.
Ja, zuviel Gehirnschmalz sollte man da nicht mehr reinstecken. Es ist wirklich schade für uns Detektorfreunde sämtliche Ortssender zu verlieren. Aber ich sehe,... Du beschäftigst Dich mit einem UKW- Selbstbau. Wo hast Du denn das Gehäuse her? Wird das ein Super für mehrere Wellenbereiche? Ich bin immer noch auf Elementartechnik eingestimmt, die Kurositätenbasteleien machen mir halt am meißten Spaß. Zum Thema Goldcap (1F/2,5V) habe ich ja mal ein Kurbelradio mit TA7642 gebastelt. Solarzelle ist auch eine gute Idee. Genial wäre hier auch UKW. Mehr als 100uA sollten aber nicht verballert werden, ansonsten musst Du halt mehrere Caps parallel schalten und länger laden.
Viel Spaß bei Deinen Projekten und Gruß
Joerg
Hier die Links zu meinen Basteleien mit alternativer Energie....als Anregung gedacht.
Vielen Dank für den Hinweis auf Deine Links. Das Kurbelradio fand ich sowieso toll. Ich habe mir gerade mal einen Taschenrechner für einen Euro mit Solarzelle gekauft. Die Solarzelle gleich ausgebaut; da der Rechner noch eine Batterie hat funktioniert er trotzdem noch. Wär doch schade drum.
Heute war schönes Wetter (gut zum Testen der Solarzelle aus dem Rechner). Auf dem Balkon bei voller Sonne: 3V/ 0,5mA. Im Schatten: immer noch 0,3mA. Im Wohnzimmer: nicht mehr als 50µA. Einen Goldcap 10F zu laden würde mit dieser kleinen Solarzelle auch bei voller Sonne sicherlich mehrere Stunden dauern. Aber es gibt ja größere Solarzellen. (Sonnen?)
Man könnte also bei voller Sonneneinstrahlung problemlos einen TA7642 betreiben (sogar noch mit Lautsprecherbetrieb/siehe Foto)

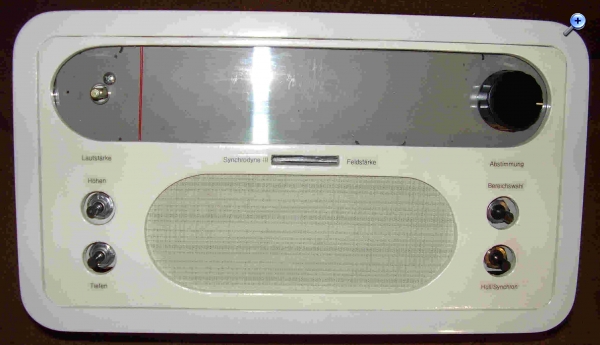

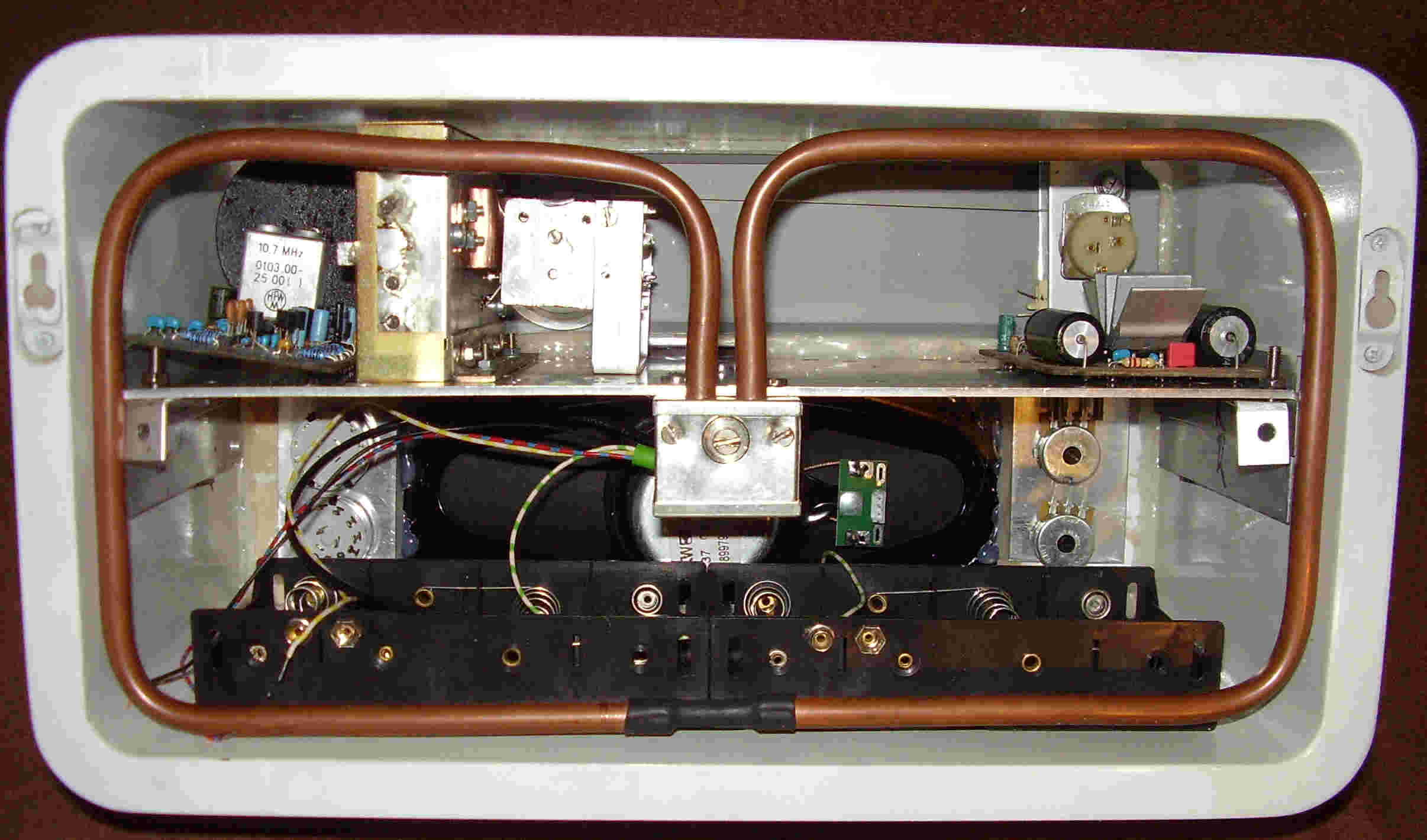

Zum Radio: Es wird ein Weltempfänger mit 4 KW-Bereichen 2,8-22MHz, MW, LW und UKW. Es wird ein Einfachsuper. Die Kupferschleife ist eine aperiodische Rahmenantenne mit rauscharmen Vorverstärker. Der UKW-Tuner ist ein Eigenbau dreikreisig mit Dualgate Fet's in Vor- und Mischstufe. Das Radio soll zusätzlich noch einen Synchrondetektor erhalten (mal schaun, wie ich den baue).

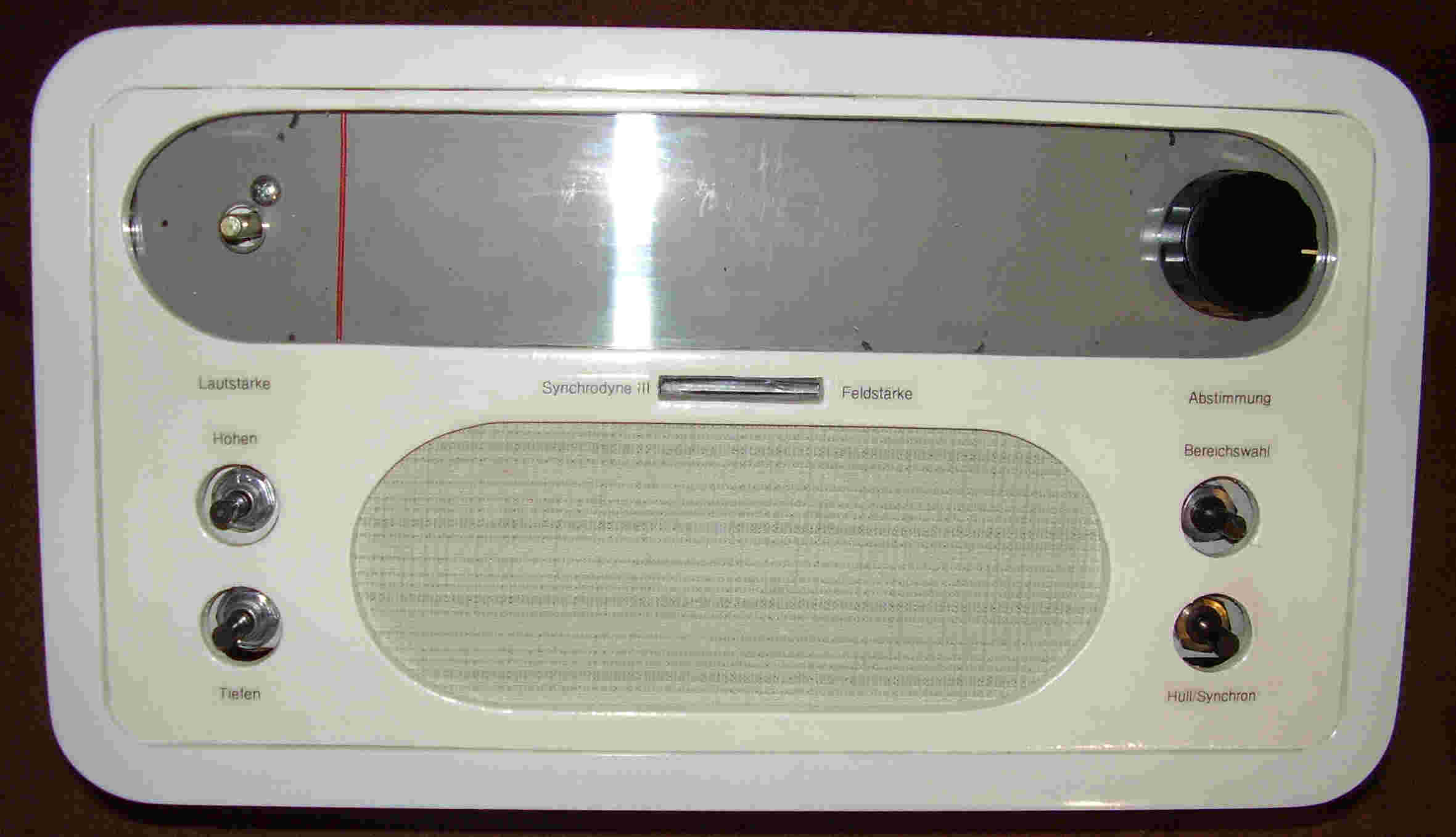

Das Gehäuse ist ein von Hause aus weiß lackiertes Regalteil, welches vorn die sichtbare Frontplatte eingepaßt bekommen hat.
Tuner, FM-ZF, NF und aktive Schleifenantenne funktionieren bereits. Der AM Teil (Platine) muss noch bestückt werden. Die Schwingkreise habe ich alle schon berechnet , kann (hoffentlich) nichts mehr schiefgehen. Teile sind auch alle da.
Wenn alle Baugruppen funktionieren, stelle ich den Zusammenbau und noch mehr Einzelheiten dieses Projektes hier im Forum vor.
