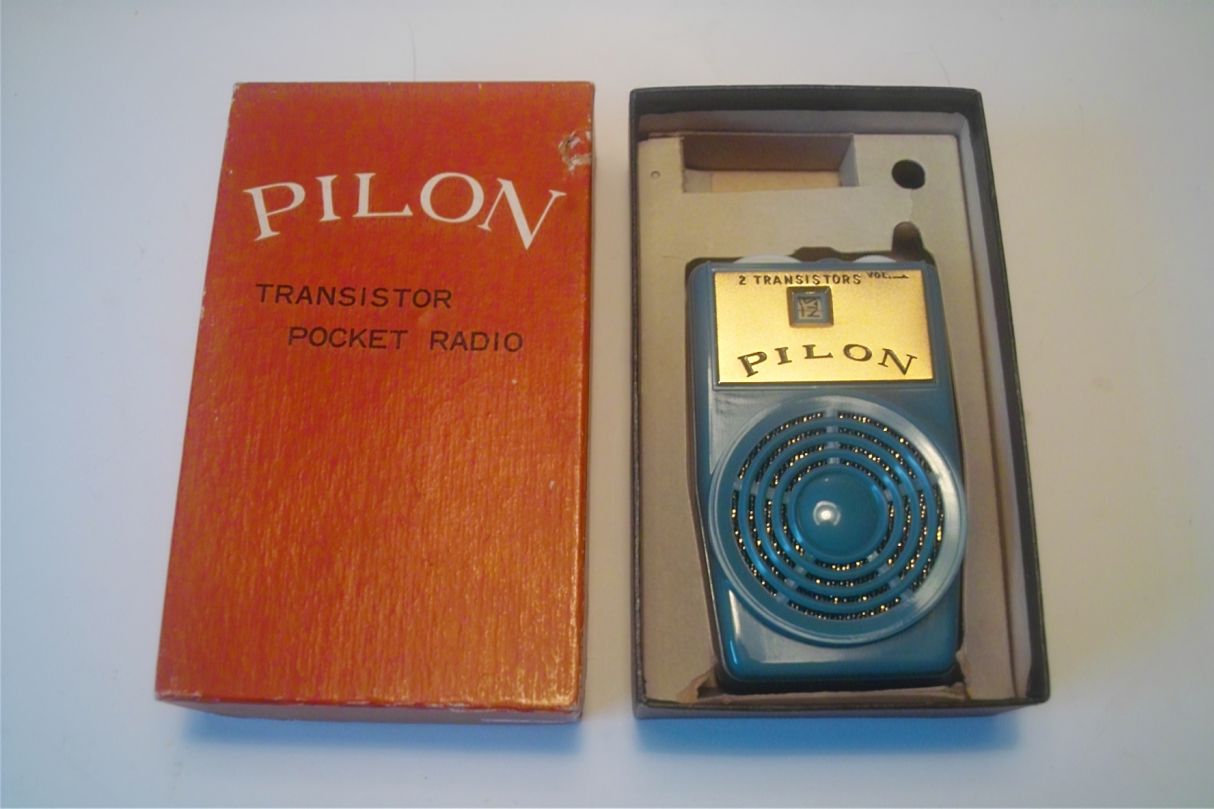

über das ich bisher leider keine genaueren Informationen bekommen konnte. Weiß hier jemand mehr über das kleine Ding? Welche Schaltung liegt dem zugrunde? Hier dürfte das Thema Reflex bis zum Exzess getrieben worden sein Mittelwelle, Ferritstab, Lautsprecher(!) und nur 2 Transistoren! Offensichtlich in Japan gebaut. Das Modell nennt sich Pilon KS02.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
vielen Dank. Ich kannte den Begriff Boys Radio nicht. Aber mit ihm als Suchbegriff sieht die Sache natürlich jetzt ganz anders aus. Ich fürchte nur, dass mein Gerät nicht mehr funktioniert, obwohl es augenscheinlich nie benutzt wurde. Den Fehler zu finden dürfte aber bei der überschaubaren Menge an Bauteilen nicht so schwer sein... Gruß Jürgen
Hi, als Jugendlicher habe ich mit so einem ähnlichen Radio abends auf dem Deutschlandfunk die amerikanische Hitparade gehört. Platz 1 bis drei die die Beatles, dann zwei von den Rolling Stones und dann Gloria Gaynor.............

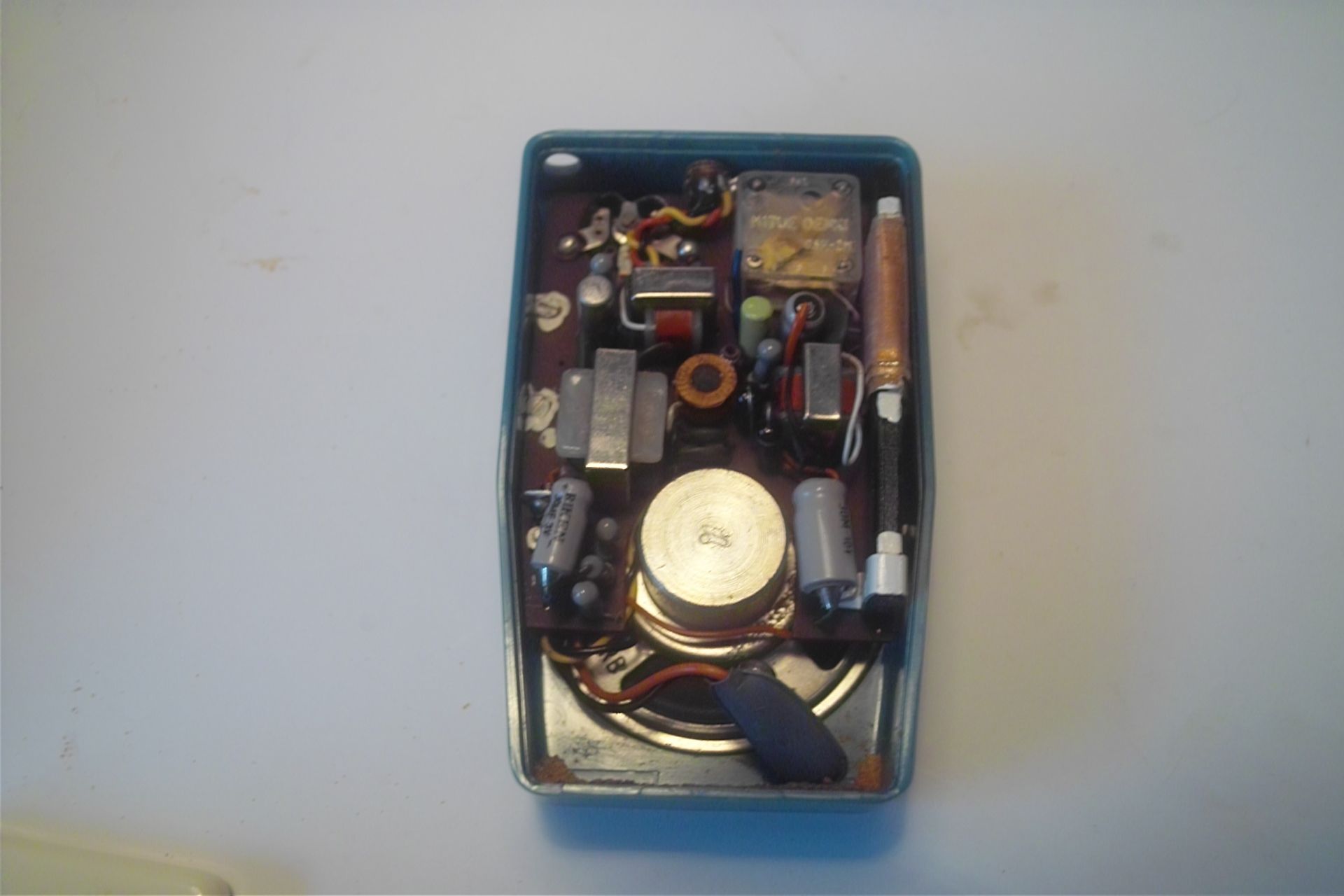

es sind sogar 2 Dioden OA50(?). Ein Transistor ist ein OC72, den anderen kann ich nicht identifizieren. Ich werde mal versuchen die Schaltung heraus zu zeichnen, vorausgesetzt ich bekomme die Platine heil heraus. Es klemmt irgendwo... Außer Rauschen und leises Prasseln ist nichts zu hören. Das Signal eines Messenders ist allerdings zu hören, wenn auch sehr schwach.
die Schaltung wäre schon interessant. Man kann die Reflex-Empfänger durchaus unterschiedlich aufbauen. Die zweite Diode könnte zur Signalbegrenzung oder zur Arbeitspunkt-Optimierung eines Transistors dienen.
Ich möchte hier den Versuch unternehmen, den Aufbau eines Zweitransistor- Reflexempfängers zu beschreiben. Zur bildlichen Darstellung habe ich keine Möglichkeit. Die Schaltung zeigt einen rückgekoppelten Reflexempfänger. Die HF- Verstärkung übernimmt der Transistor TR1. Die Rückkopplung erfolgt über einen Trimmer (30 pF), der zwischen dem Kollektor des Transistors TR1 und einer Anzapfung der Schwingkreisspule (Ferritstab) angeschlossen ist. Über den HF- Koppelkondensator (100 pF) geht das Signal über einen Vollwellengleichrichter (Gegentakt- Demodulator) zu einem HF- Übertrager (Reflextrafo). Dieser bekommt über einen Spannungsteiler (47 kOhm/ 5 kOhm) die Basisspannung für den Transistor TR1. Die Verstärkung des NF- Signals erfolgt durch den Transistor TR1, als Arbeitswiderstand dient eine Drossel (4mH), und die Ankopplung an den Lautstärkeregler erfolgt über einen Elko (10 µF). Von dort geht das Signal zur Basis des Transistors TR2, am Kollektor des TR2 ist der Ausgangstrafo angeschlossen. Beide Transistoren sind über den Emitter mit einem kapazitiv (30µF) überbrückten Widerstand gegengekoppelt. Damit wird eine Stabilisierung der Arbeitspunkte erreicht.
Empfangen wird mit diesem kleinen Gerät der Bereich "Mittelwelle". Stromversorgung: 9 Volt Energieblock Halbleiter: Transistor T1: 2SA112 oder 2SA100 Tranststor T2: 2SB33 Diode: zweimal 1N60
Hallo Wolfgang, ich versuche mal deine beschriebene Schaltung zu skizzieren, da das für dich Z.Zt. nicht möglich ist. Dabei komme ich gerade nicht weiter. Hier der Stand, wie ich es verstanden habe. Da fehlt u.a. noch der Reflextrafo und der Signalweg zur Tr1 Basis.
Vielen Dank für Deine Mühe. 100 pF vom Kollekter des Transistors TR1 gehen auf Anode/ Kathode der Dioden D1 und D2. Die anderen Anschlüsse der Dioden gehen zum Reflextrafo sekundär, über je einen Kondensator (2 nF) gegen Masse wird der Mittelpunkt gebildet. Sekundärseitig ist der Trafo nicht angezapft, den Mittelpunkt bilden die beiden Kondensatoren. Die Primärwicklung des Reflextrafos liegt am Spannungsteiler 5 kOhm/ 47 kOhm und 10µF gegen Masse, das andere Wicklungsende geht über eine Anzapfung der Schwingkreisspule zur Basis des Transistors T1 sowie über 20nF nach Masse. Ich hoffe, dass das Ganze transparenter geworden ist.
