Im Radio-Arlt-Katalog von 1930 werden im Bereich "Bauteile, Drehkondensatoren" u.a. vier verschiedene Drehkondensator-Gruppen angeboten:
1) Drehkondensatoren. Nierenplatten, Feineinstell- und Rückkopplungskondensatoren.
2) Frequenz-Drehkondensatoren
3) Mittellinien-Drehkondensatoren
4) Mehrfach- und Mittellinien-Drehkondensatoren.
Kalt erwischt: Was zum Kuckkuck sind Mittellinien-Drehkondensatoren?
Am Plattenschnitt kann ich bei den gezeigten Drehkos keinen unterschied erkennen. Es sind alles logarithmische Typen, also mit variablem Kapazitätsanstieg pro Dreh-Einheit des Abstimmknopfes.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Nach meiner Kenntnis handelt es sich bei einem Mittellinien - Drehkondensator um eine andere Bezeichnung für einen Drehkondensator mit einem logarithmischen Plattenschnitt.
Einen sonnigen Freitag wünscht allen Lesern. Wolle.
Schämen sollten sich die Menschen, die sich gedankenlos der Wunder der Wissenschaft und Technik bedienen und nicht mehr davon geistig erfasst haben, als die Kuh von der Botanik der Pflanzen, die sie mit Wohlbehagen frisst. Albert Einstein zur Eröffnung der Internationalen Funkausstellung 1930.
das Problem ist wohl, das zwar beide Drehkondensator-Typen logaritmisch sind, aber einer davon "wellen-lineare", der andere "frequenz-lineare" Abstimmung ermöglicht. Der frequenz-lineare "Frequenz-Drehkondensator" ist im Katalog also als Frequenzdrehkondensator benannt und der "wellen-lineare" ist der Mittellinien-Drehkondensator.

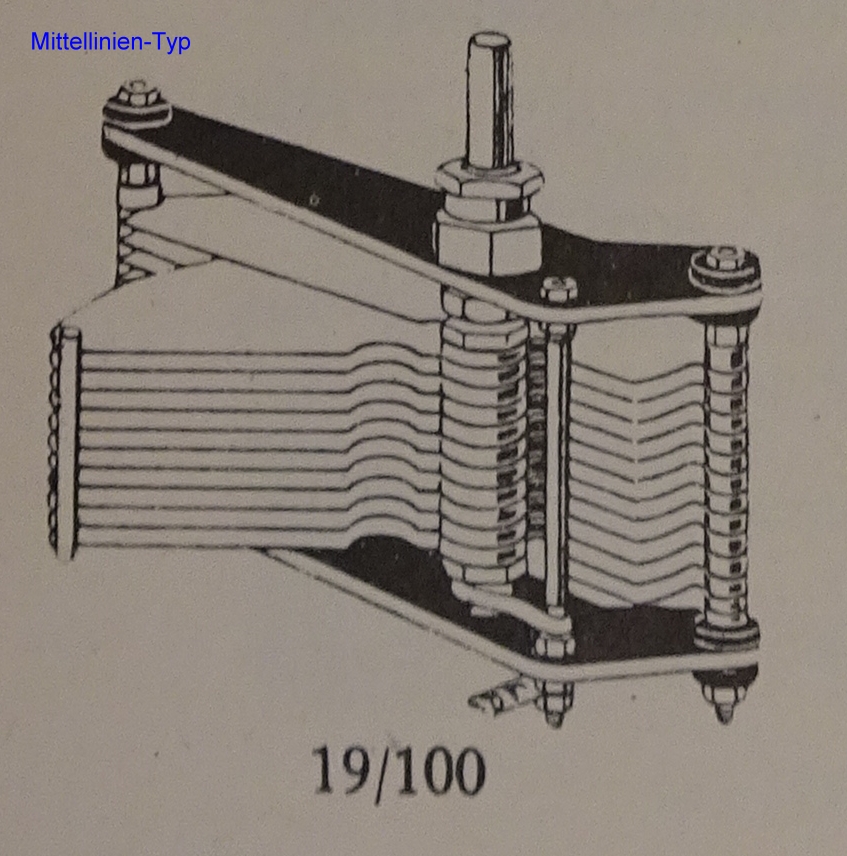

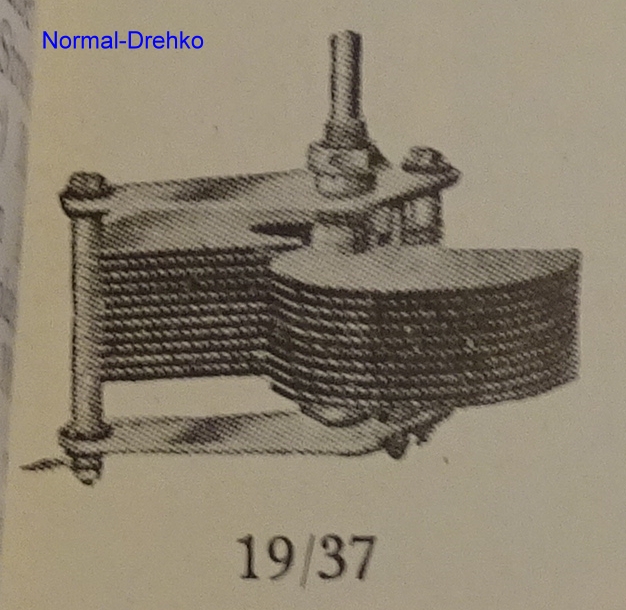

Der Fequenz-Drehkondensator hat eine verschobene Achsposition und einen unsymmetrischen Kreisausschnitt. Der Mittellinien-Drehkondensator hat eine verschobene Achsposition und einen symmetrischen Kreisausschnitt.
wellen-linear = Mittellinien-Typ
Wozu der ganze Aufwand? Um z.B. die Skalen-Einteilungen einigermaßen linear gestalten zu können.
Zum Thema möchte ich ich eine mögliche Erklärung antragen:
Es gab auch Drehkos, welche die Achse genau in der Mitte des Plattenpakets hatten, also symmetrisch aufgebaut waren. Man könnte diese Sorte Mittellinien-Drehkondensatoren nennen?
die mit der mittensymmetrischen Achse und exakten halbrunden Rotorpaketen sind lineare Drehkos. Will heißen: Pro cm Drehwinkel ändert sich die Kapazität gleich, also im Gegensatz zu den logarithmischen Typen (in deren beiden Varianten). Bei denen sich pro cm Drehwinkel das Delta der Kapazität ändert.
p.s. Schmetterlings-Dehkos und Differenzial-Drehkos habe ich auch mit in das Kompendium aufgenommen.
Ok Rainer, ich hätte mal besser vorher bei Google nachgeschaut.

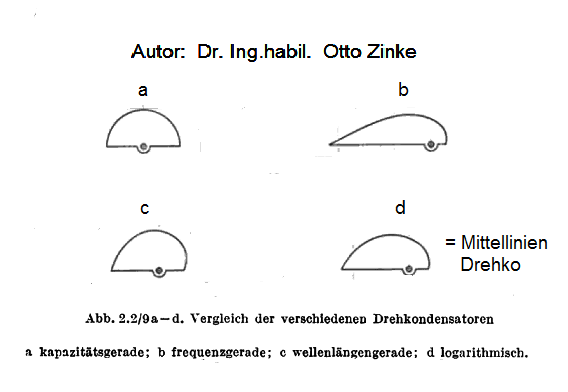

In meinem Foto habe ich links den kapazitätsgeraden und rechts den frequenzgeraden Drehko abgebildet. Wie du schon schreibst, es gibt auch noch den wellengeraden Typ. Das ist jedoch nicht mit dem Mittelliniendrehko gleichzusetzen.
Diese Bauform ist ein Mittelding zwischen dem wellen- und frequenzgeraden Drehko. Man nennt ihn auch logarithmischen Drehko, weil bei logarithmischer Einteilung für den Verlauf C/Cmax sich eine gerade Linie zeigt.
ich habe zwischenzeitig drei Variationen gefunden (auch in Quellen der Vor-Google-Zeit) die sich zu den Begriffen "Linear-Drehko, logarithmischer Drehko, Mittellinien-Drehko , frequenzgerade, kapazitätsgerade, wellengerade" äußern und sich dabei geradezu widersprechen.
