für mein UKW Resonatorprojekt hatte ich mir für den Empfang am Basteltisch einen improvisierten Dipol gebastelt. Klebeband hielt die Konstruktion zusammen.

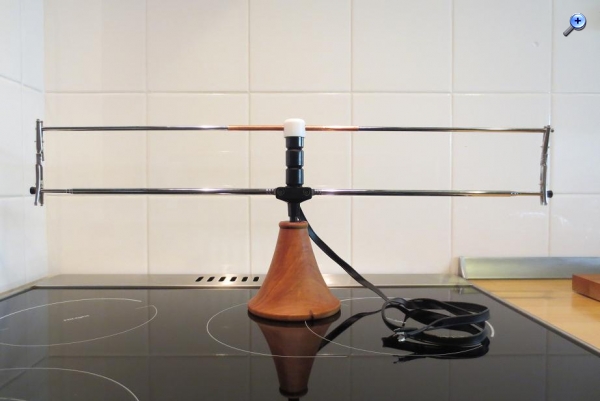

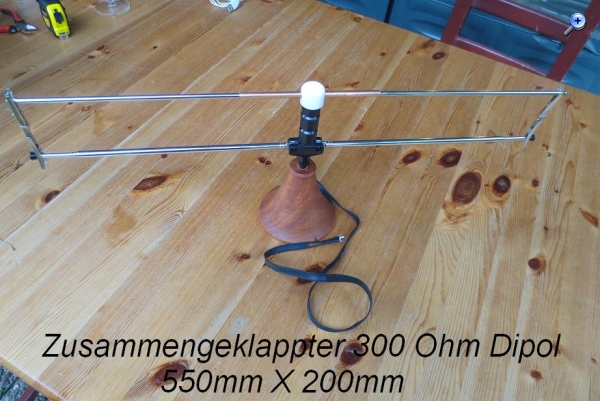

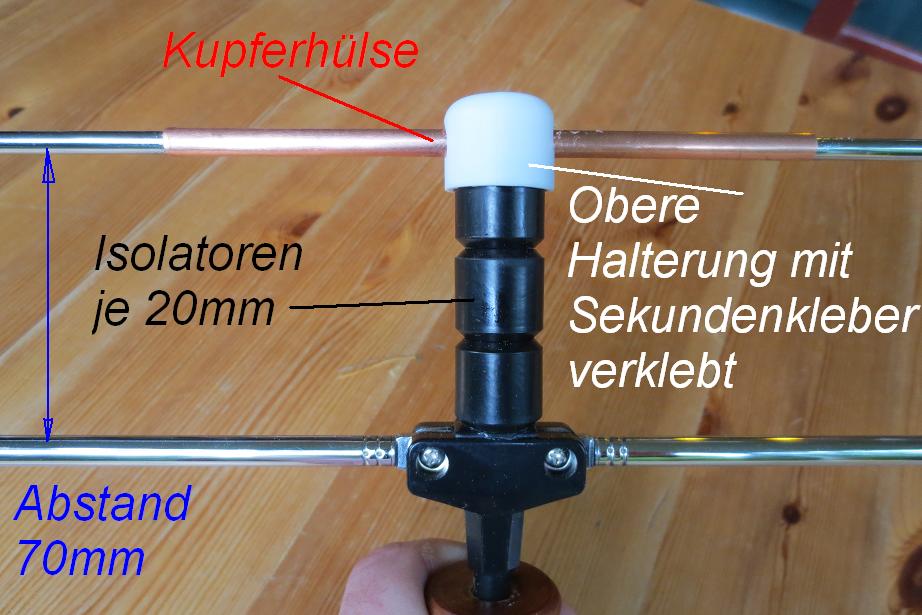

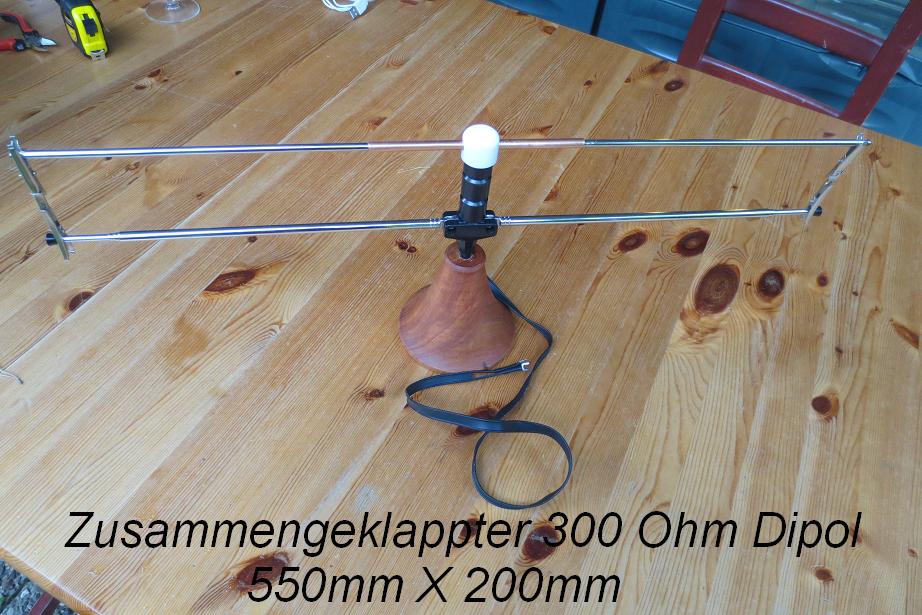

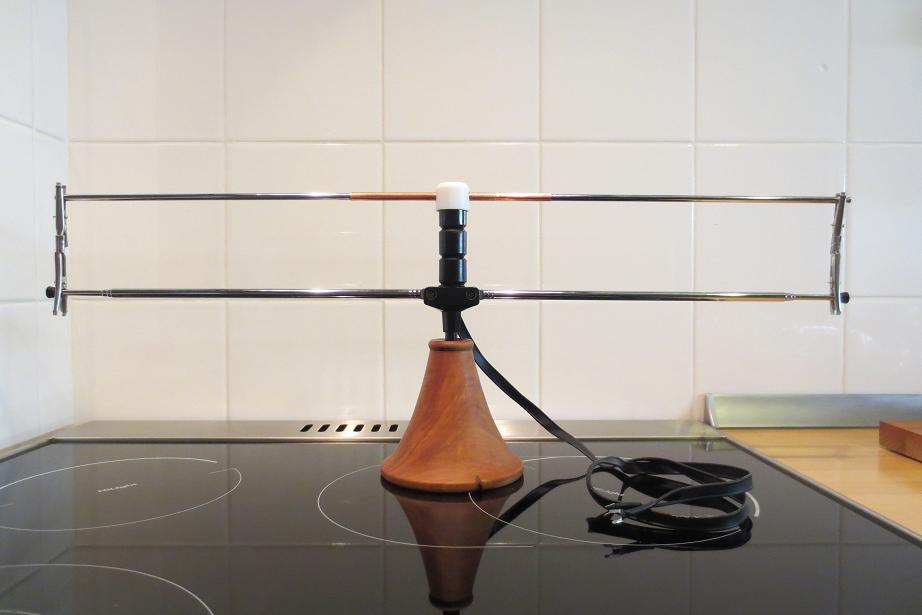

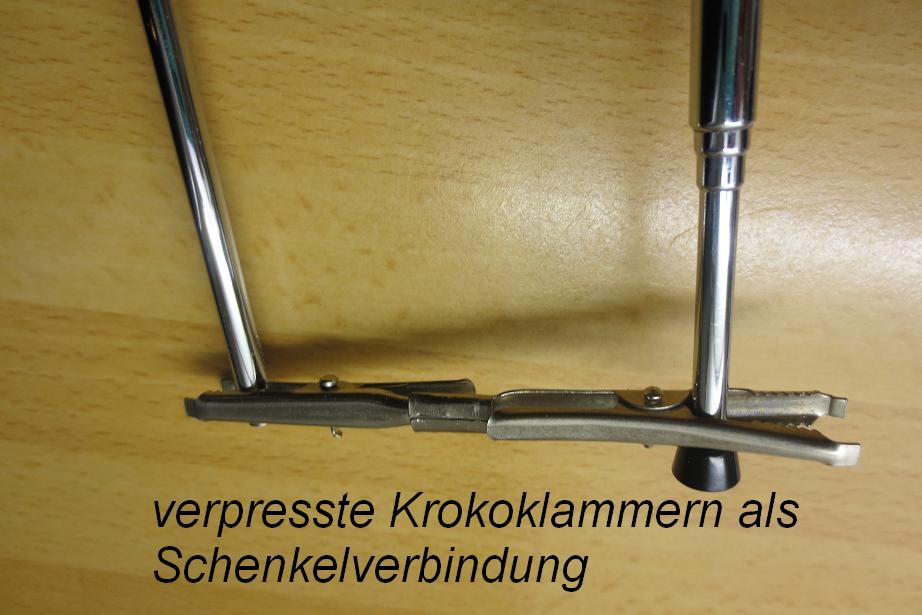

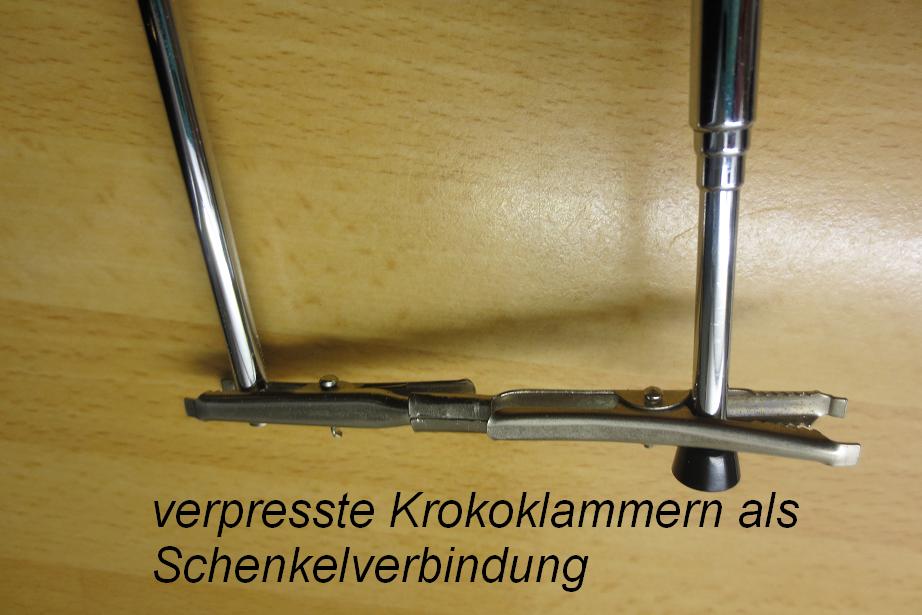

Das Problem ist die Größe eines Lambda 1/2 Dipols. Diesen auf dem Regal unterzubringen, ist fast unmöglich. Deswegen erdachte ich mir die Teleskoplösung. Beide Schenkel sind alte Teleskopantennen aus dem Bastelfundus. Den schönen Holzfuß drechselte mir mein Radiofreund aus einem Stück Apfelbaum. Die Konstruktion lässt sich bis auf 1660mm ausziehen und kann auf 550mm zusammengeschoben werden. Zwei Teleskope sind mit einer selbstgewickelten Kupferhülse verbunden und bilden den oberen Teil des Dipols. Um beide Teile zuverlässig zu verbinden, werden an den Enden verquetschte Krokoklemmen aufgesetzt. Dies ist natürlich ein Kompromiss, welcher der Flexibilität geschuldet ist. Anschlusskabel 300 Ohm Flachbandleitung mit Kabelschuhen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: 300 Ohm Faltdipol im wahrsten Sinne des Wortes
Hallo Joe,
das Schöne an Deinem variablen Faltdipol ist die exakte Einstellmöglichkeit auf die jeweilige Empfangsfrequenz des Detektorempfängers. Wenn man sich eine Länge/Frequenz-Tabelle erarbeitet, holt man das Letzte aus der Gesamtanlager heraus. Mit einem Messender bekommt man das gut hin.
Re: 300 Ohm Faltdipol im wahrsten Sinne des Wortes
Hallo Rainer, hallo zusammen,
zur Thematik Wellenlänge bei unterschiedlichen Frequenzen, gibt es im www. einen sehr schönen und werbefreien online Rechner. Diesen benutze ich ab und zu, um schnell einen Überblick zu bekommen. Auch für Audiofreunde, Tontechniker und Musikinstrumentenbauer ist der Rechner interessant.
- Frequenzbereich der Musikinstrumente und Gesangsstimmen
Sicherlich ist bei der Anpassung von Antennen an den Empfänger, die jeweilige physikalische Gesamtsituation zu berücksichtigen....aber der Rechner gibt einen schnellen Überblick um seine Versuche zu starten..

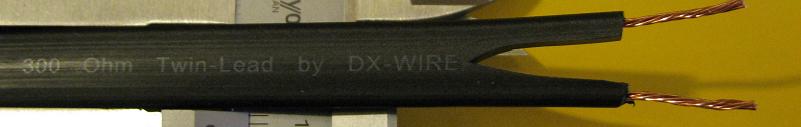

Gestern habe ich einen Wackelkontakt am Kabelschuh des Flachbandkabels entdeckt. Die Zuleitung habe ich noch weiter gekürzt. Die Anschlussdrähte im Kabel sind allerdings sehr dünn. Hier werde ich beizeiten mein solides Dx- Kabel einsetzen.
