Spulensatz | Variometer mit Dreifachabstimmung für AM und FM?
Hallo an alle,

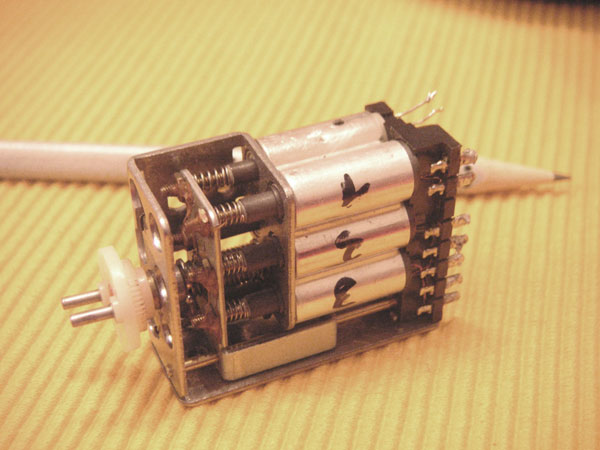

habe hier ein spezielles Variometer mit 2 mal 3 Ferritspulen, möglicherweise für MW und UKW. Weiß jemand, in welchem/n Geräten dieses Teil zum Einsatz kam? Das Herstellerprägelogo ist ein Kreis mit konkavem Dreieck darin. Die Größe deutet zwar auf Autoradio hin, Dreifach-Variometer hatten aber z.B. auch einige Röhrensuper in den 50er Jahren.
Folgende Anhaltswerte (Multimeter): Spule 1 und Spule 3: 40...588 uH; wahrscheinlich Mittelwelle Spule 2: 20 .. 200 uH (für Mischstufe?) über Resonanz mit Oszi gemessen: Spule 4: 0,11..0,15 uH (für Mischstufe? ) Spule 5 und Spule 6: 0,12..0,17 uH; wahrscheinlich UKW-Bereich mit 20 pF Festkondensator
Was mich interessieren würde sind Schaltungsbeispiele. Es könnte so etwas ähnliches wie ein abstimmbares Bandfilter gefolgt von der Mischstufe sein, ein Zweikreiser der zum Super wird. Oder etwas ganz anderes? Danke für Hinweise.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Spulensatz | Variometer mit Dreifachabstimmung für AM und FM?
Hallo regency,
das sieht tatsächlich nach einem Spulen-Abstimmungs-Satz für ein Autoradio aus, u.u. wohl sogar mit Motorabstimmung. Es gab auch von Blaupunkt 6-fach Tastensätze. Vielleicht kann jemand sogar das Radio-Modell zuordnen, dann wäre der Weg zu einem Schaltbild leichter.
Re: Spulensatz | Variometer mit Dreifachabstimmung für AM und FM?
regency:habe hier ein spezielles Variometer mit 2 mal 3 Ferritspulen, möglicherweise für MW und UKW. Weiß jemand, in welchem/n Geräten dieses Teil zum Einsatz kam? .....
Hallo regency,
ich habe vor längerer Zeit mal drei oder vier solcher Abstimmeinheiten bei einem Restpostenanbieter erstanden. Meine sehen geringfügig anders aus, könnten aber vom gleichen Hersteller sein. Meine stammen aus alten Blaupunkt-Autoradios. Wie schon Rainer schrieb, könntest Du bzgl. Schaltungsbeispiel bei Autoradios der 1980er Jahre fündig werden. Meines Wissens wurden diese Spulensätze mit einer mechanisch angeschlossenen kleinen Platine mit dem IC TDA1072 und einem Keramikfilter als komplettes AM-Empfangsteil produziert.
Die zweite Spule (40...588 uH) diente, wenn ich die Schaltung damals richtig verstanden habe, nicht als Teil eines HF-Bandfilters. Sie wurde dazu benutzt die relativ hohe und vorwiegend kapazitive Impedanz der damals noch gebräuchlichen ausziehbaren Auto-Stabantennen an den MW-Eingangskreis anzupassen. Da sie mitabgestimmt wurde, hatte sie natürlich auch so etwas wie eine Bandfilterwirkung.
Re: Spulensatz | Variometer mit Dreifachabstimmung für AM und FM?
Hallo Rainer, Heinz und Martin, nach zweistündiger Suche bin ich zwar noch nicht fündig, aber doch auf viele interessante Dinge gestoßen, was die Radiogeschichte angeht. Danke für eure Hilfe.
@ Rainer: Das Wumpus-Kompendium kann ich auch nur empfehlen, man findet immer etwas darin. Bin im Netz zunächst bei Blaupunktradios auf Suche gegangen. Habe sogar eines gefunden mit Röhren und induktiver Abstimmung zweier paralleler Spulen (Vorkreis und Oszillator) über Umlenkrollen, mechan. Zerhacker für die hohen Spannungen, damals nur Mittelwelle, da muss Autofahren noch richtig Spass gemacht haben!! Gewicht das Radios (A 520 FA) ca. 8 kg.
@ Heinz: Für das Dreifachvariometer muss es ein relativ kurzes Zeitfenster gegeben haben, weil ICs, Kapazitätsdiodenabstimmung ja Anfang der 80er auch aufkamen. Werde mal sehen, was sich noch auftut.
Ja, die Verstimmung des ersten Kreises durch die Außenantenne darf man sicher nicht vernachlässigen. Das werde ich demnächst ausprobieren, wie stark der Einfluss einer kapazitiv angekoppelten Stabantenne auf die Filterkurve ist.
@ Martin: Wenn eine passende Schaltung gefunden ist, bin ich gespannt, ob du recht hast. Logisch isses.
Schöne Grüße, regency
....habe nun doch noch etwas gefunden, was passen könnte aus dem Programmprospekt Blaupunkt 1969: "Blaupunkt Mannheim: Superkompakte Standardausführung mit Handabstimmung und Drucktastenbereichswahl. Markierungspfeile für 3 bevorzugte Programme. Automatische Scharfeinstellung bei UKW durch ETC (Electronic Tuning Control). 2 Empfangsbereiche: UKW, Mittelwelle, Hochfrequenzvorstufe und 3-Kreis-Variometer-Abstimmung für trennscharfen Fernempfang." Das Variometerteil sieht zwar etwas anders aus, das Prinzip wird das gleiche sein. Schaltpläne gibts leider im RM for members only...
