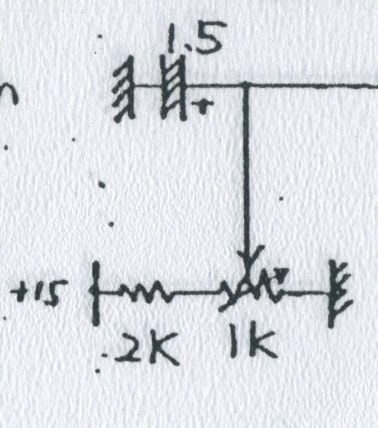

in unseren alten (japanischen) Schaltplänen wurde bei Widerständen nur der Wert angegeben wenn er unter 1KOhm lag. Ebenso wurde es bei Kondensatoren gemacht. War der Wert <1nF, dann wurde pF weggelassen. Allerdings wurde auch bei Elkos nur der Wert angegeben. Elkos erkannte man aber an dem + Zeichen und einer Schraffur Übrigens, das Schaltzeichen für das Poti in der Schaltung habe ich nur bei einem Kollegen gesehen.
Gruss Norbert

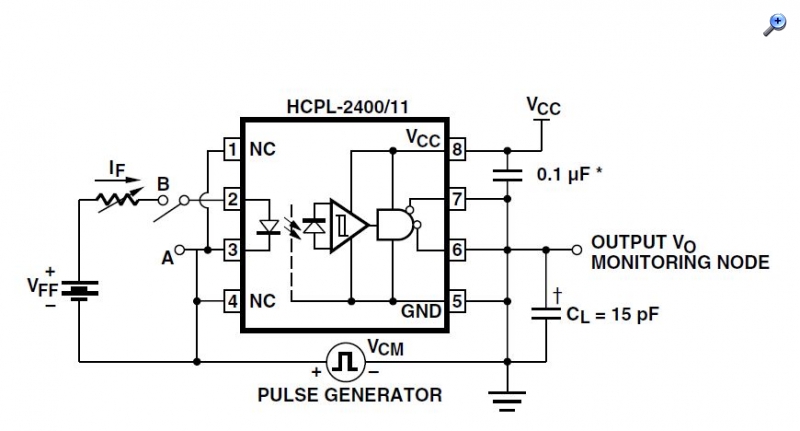

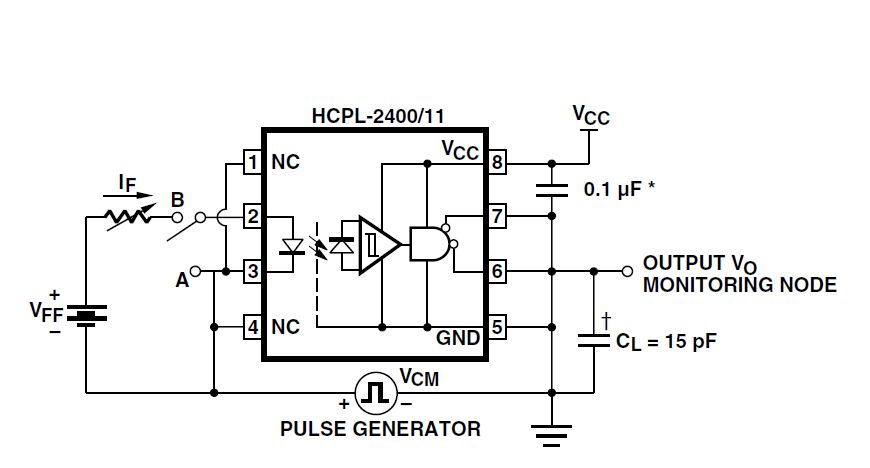

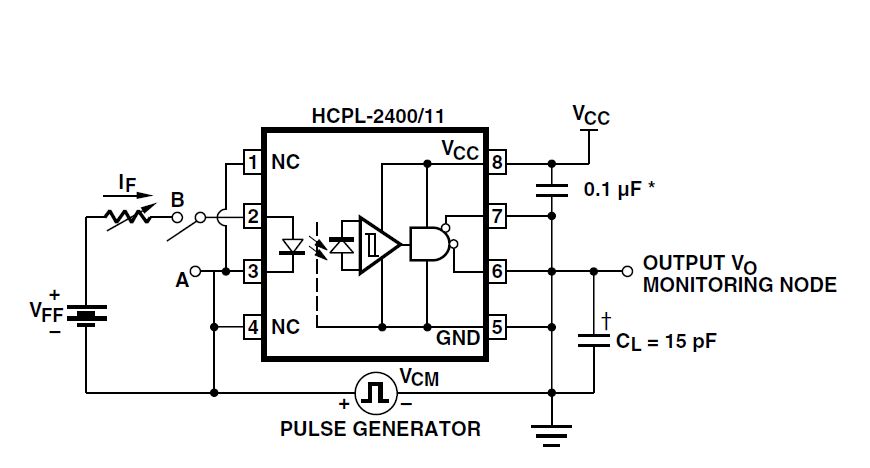

PS: Heute brauchte ich ein Datenblatt für einen Opto-Koppler. Darin habe ich folgende Testschaltung gefunden

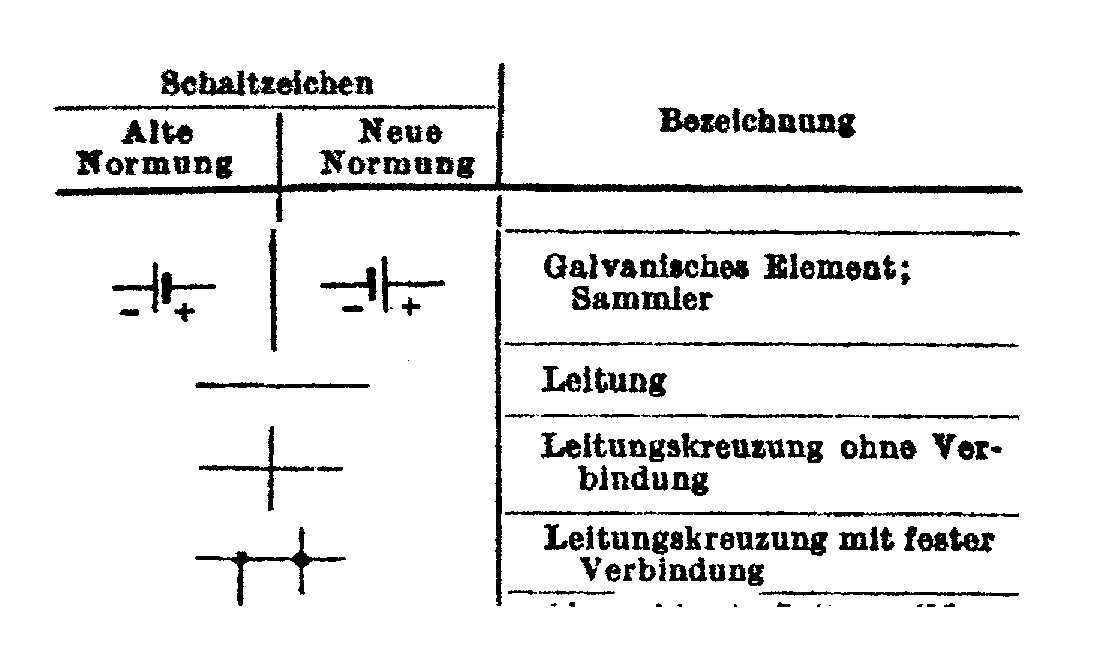

interessant ist auch die Batterie-Schaltbildproblematik. Eigentlich müsste bei dem Batterieschaltsymbol der kurze Pol (Kohle) + sein und der lange Pol (Zink) - haben. Wenn man von der Zeit der Zink/Kohle-Batterien aus denkt.
