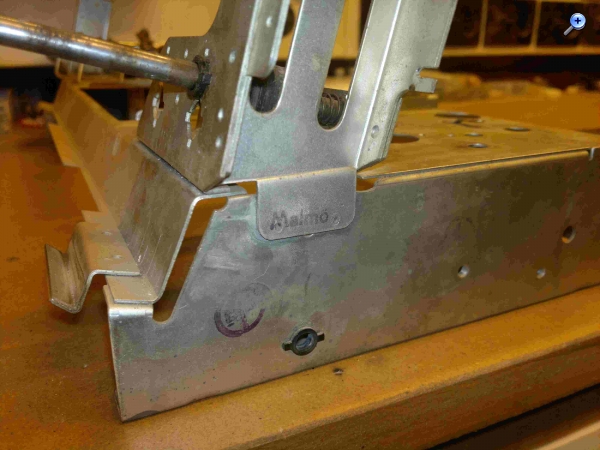

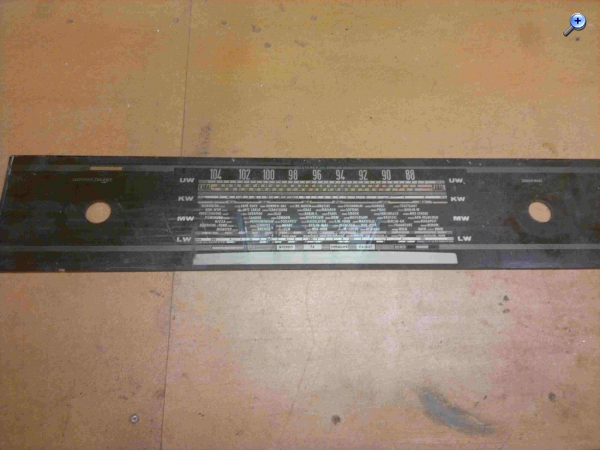

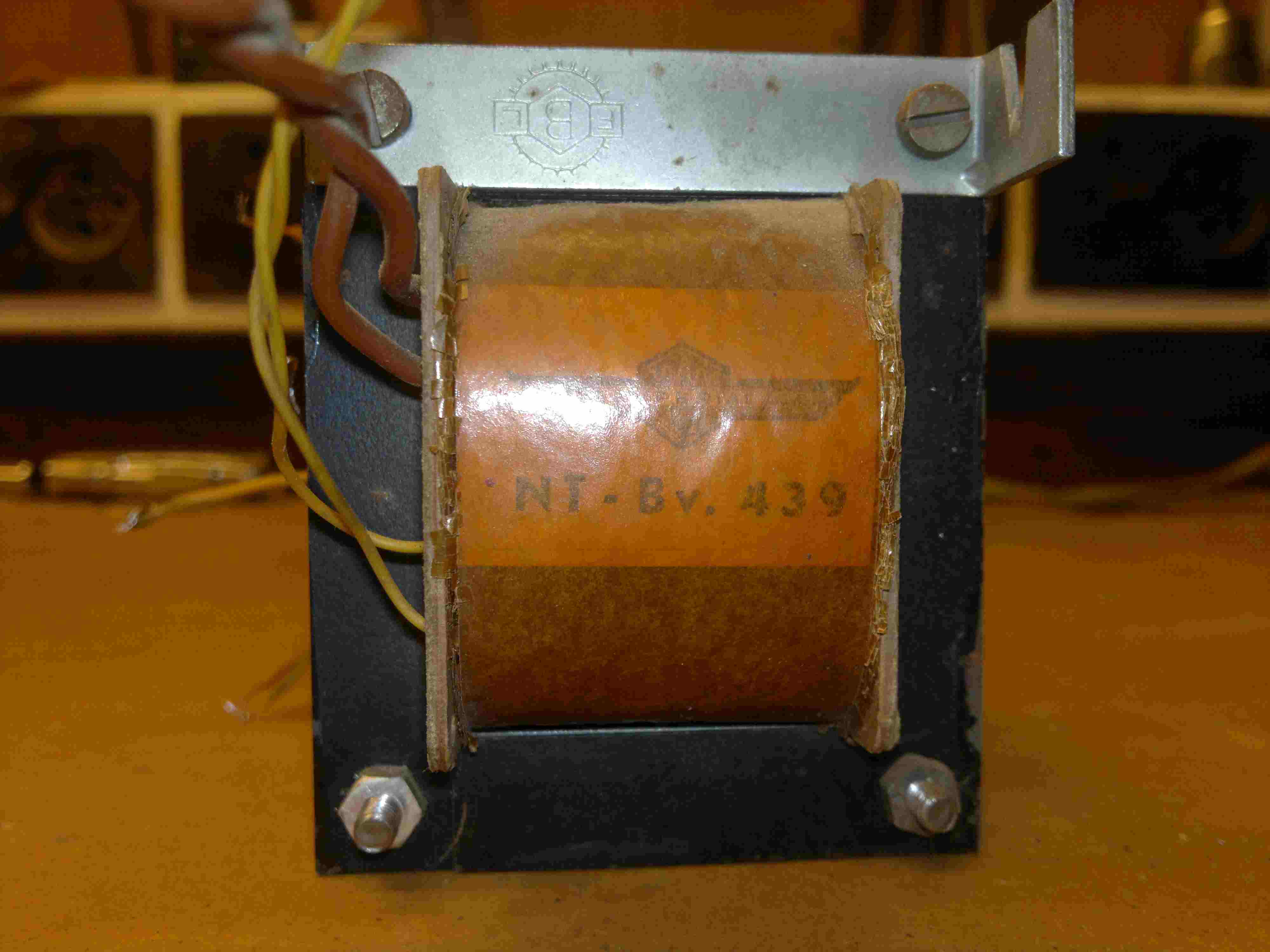

So ich hab die Bilder jetzt nochmal durch Irfanview gejagt und hier hochgeladen.

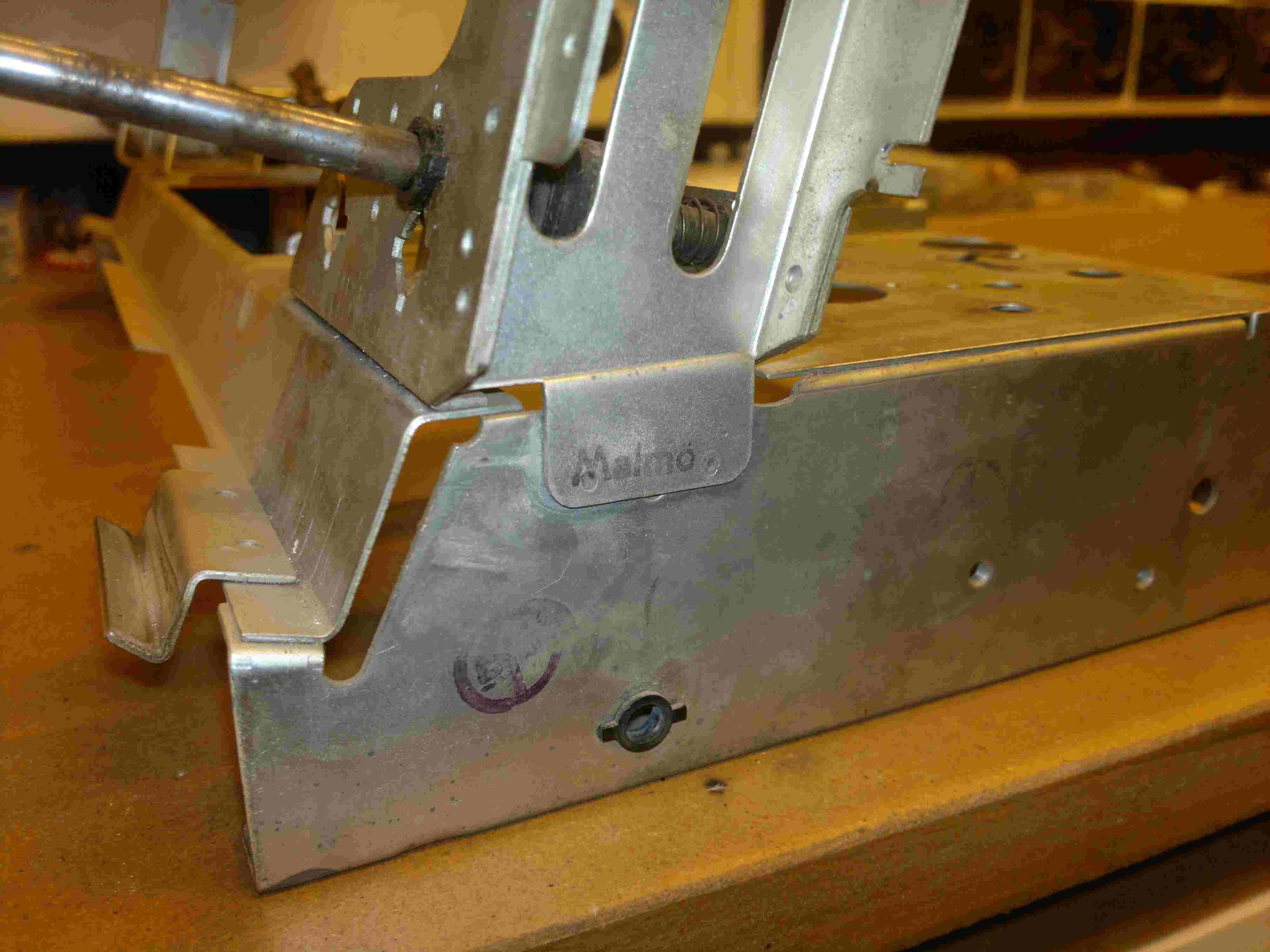

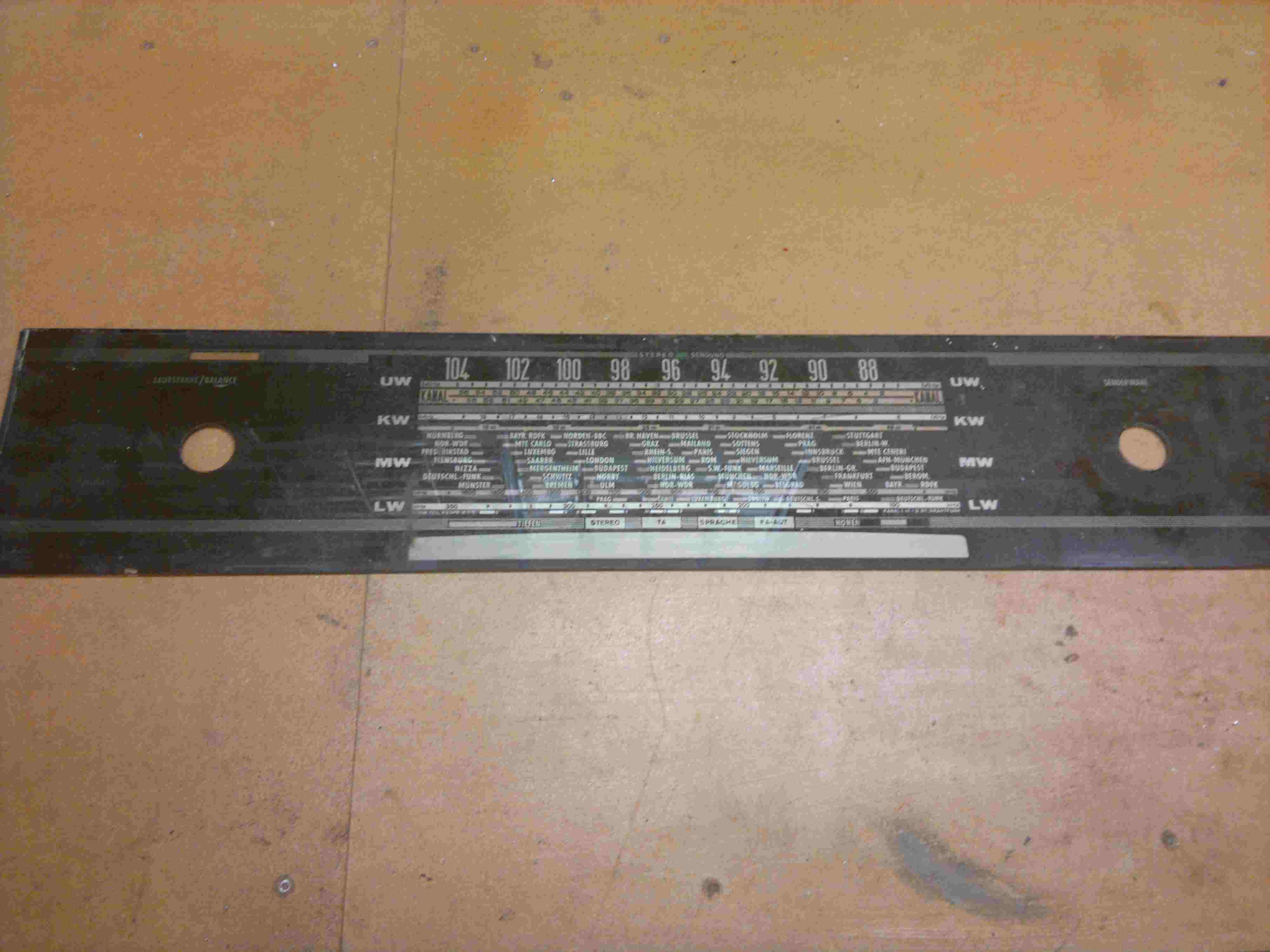

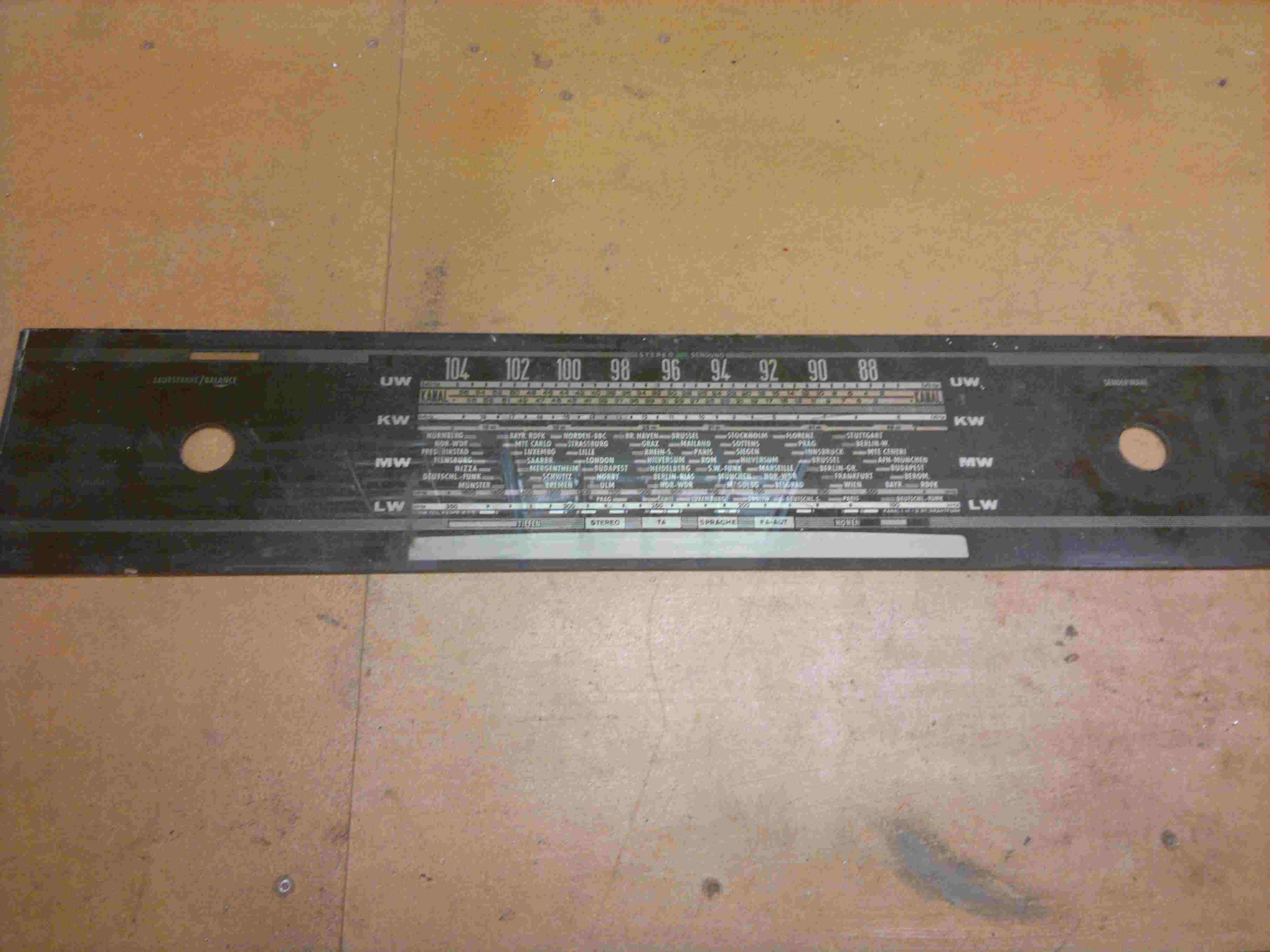

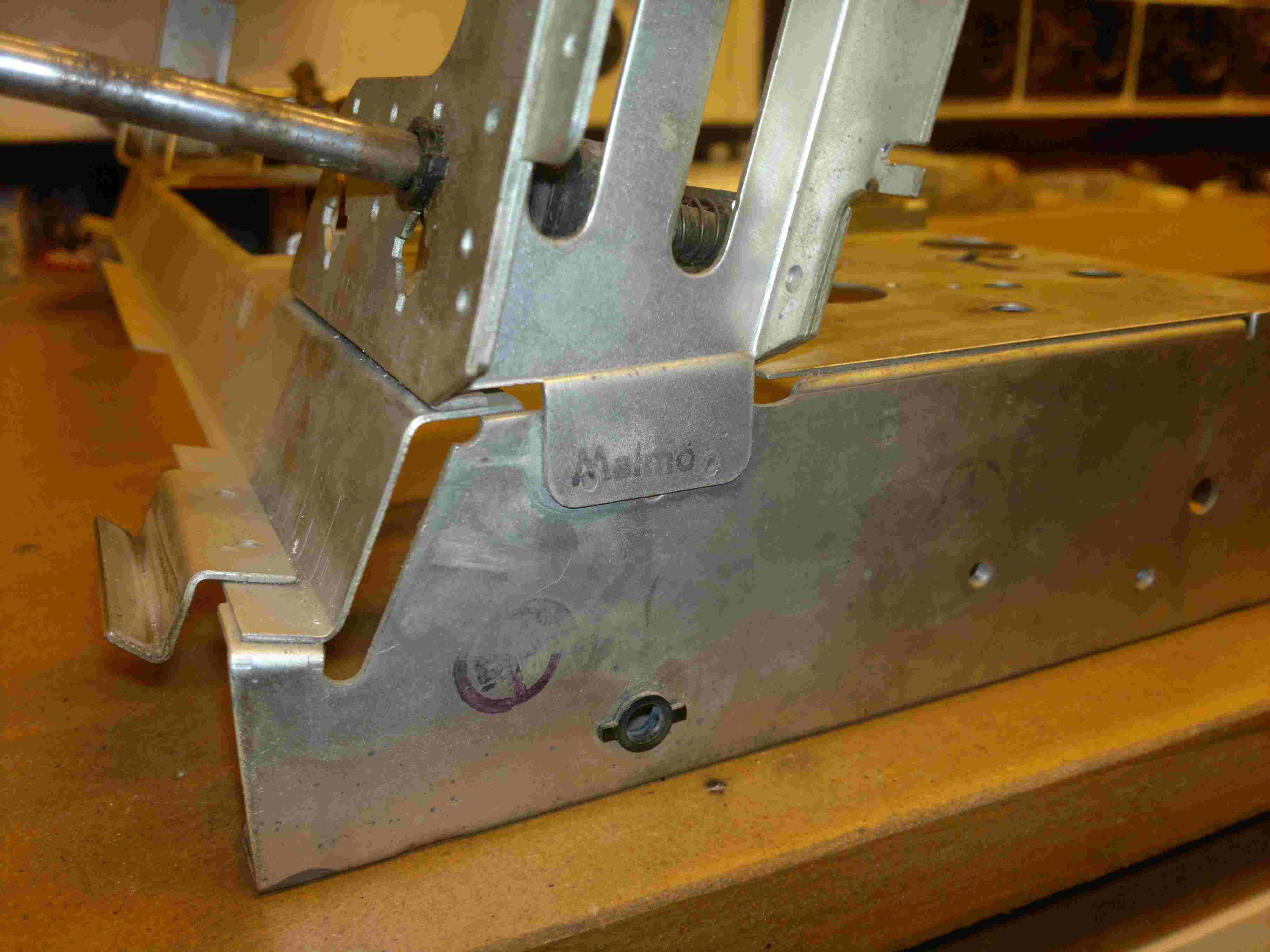

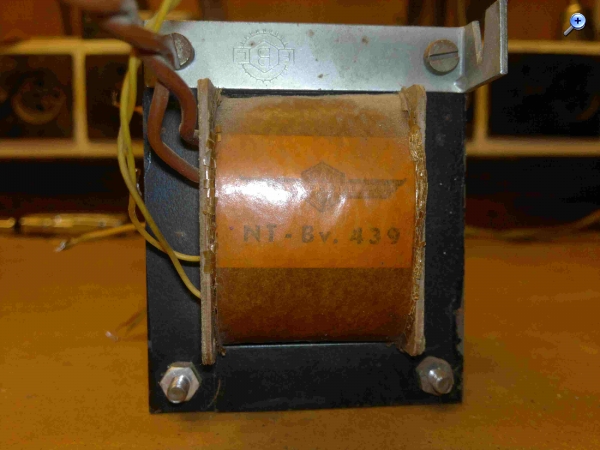

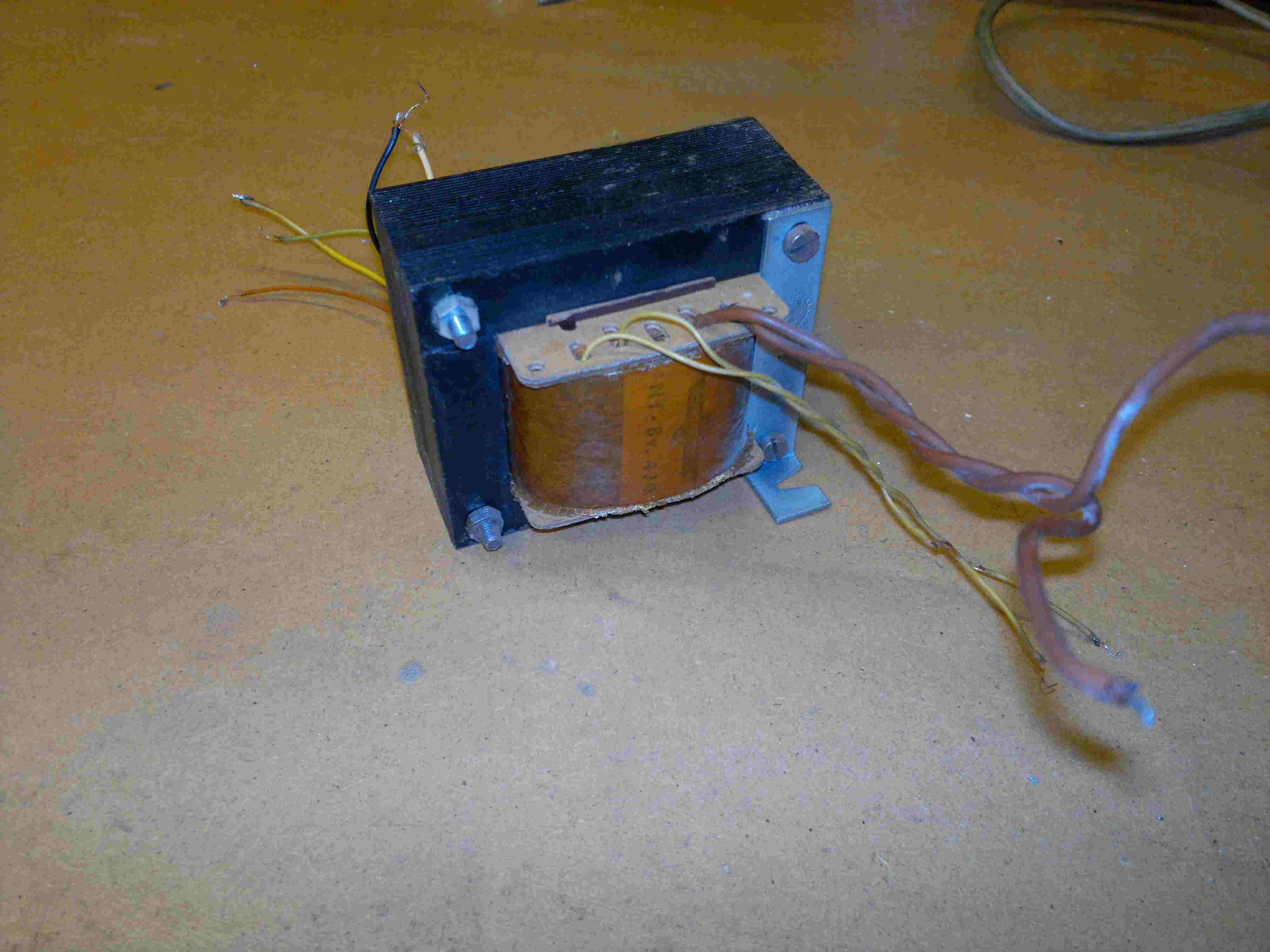

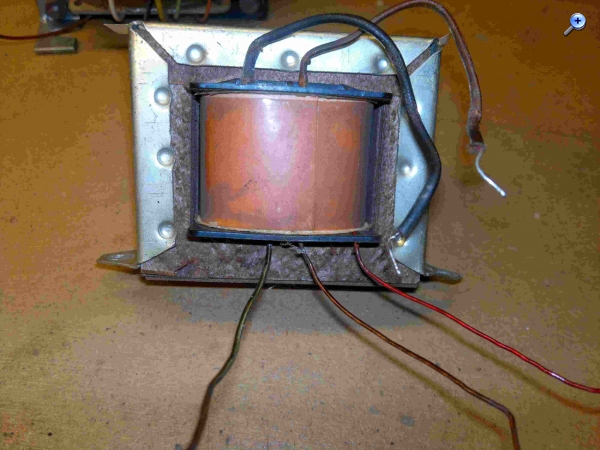

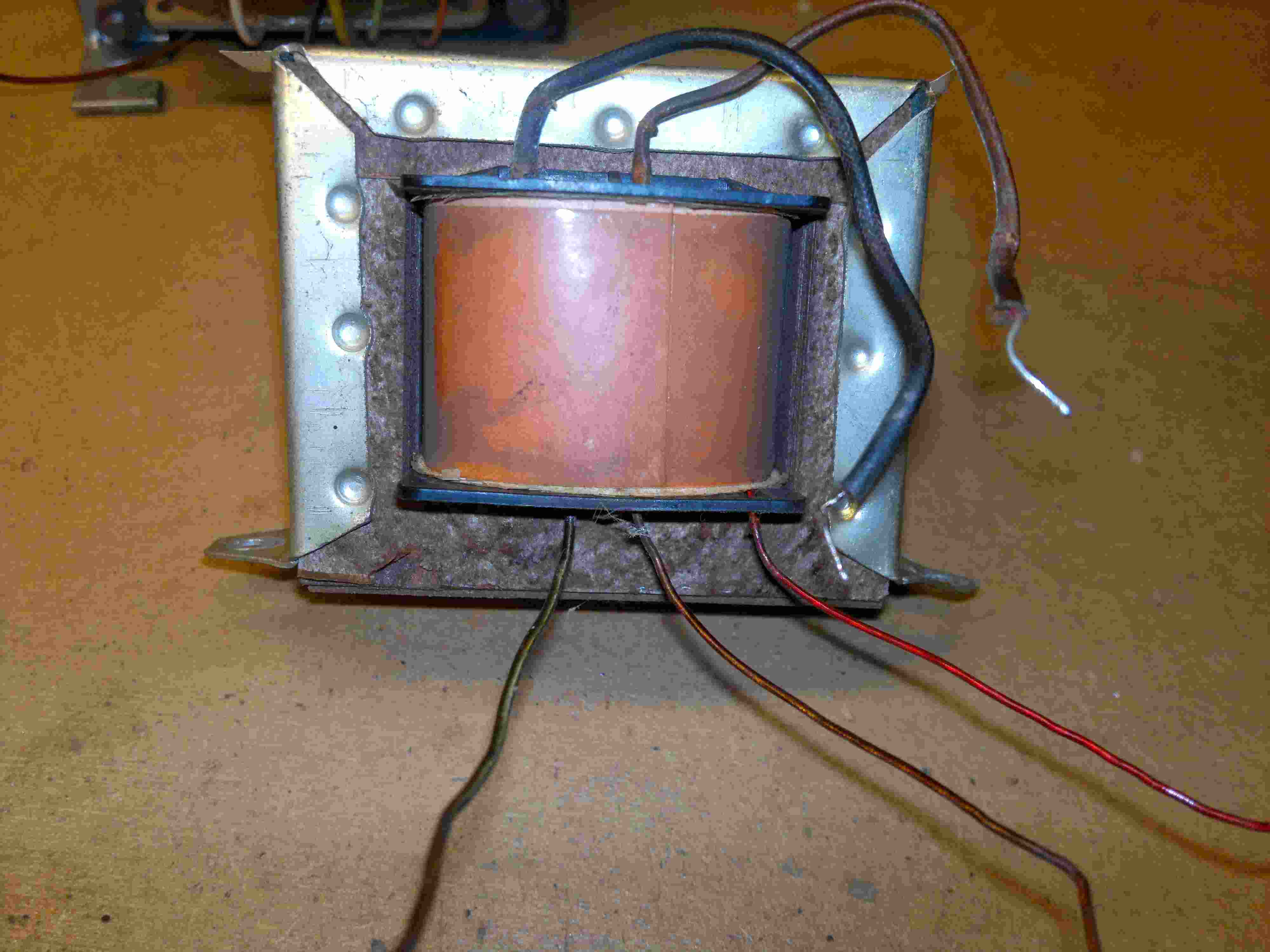

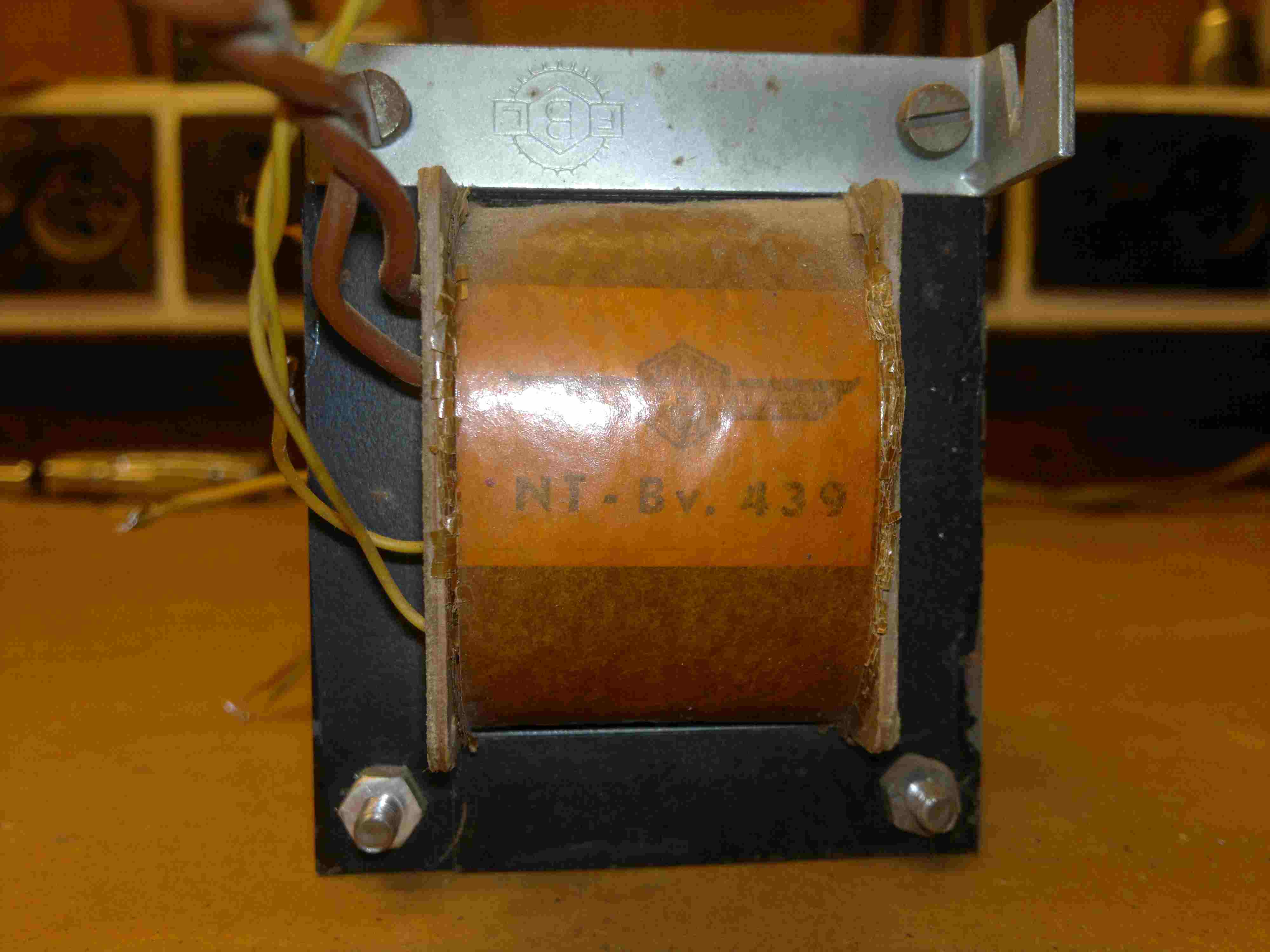

Ausgemessen hab ich den Trafo auch. Ich besitze nur leider kein besonders ausgefeiltes Messwerkzeug. Aber gutes Werkzeug macht ja auch noch keinen guten Handwerker ;)

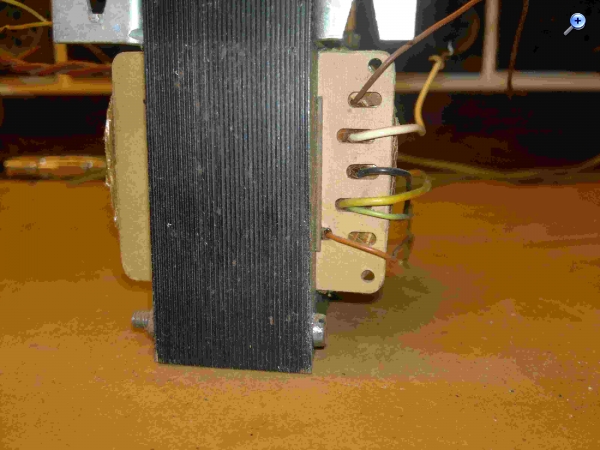

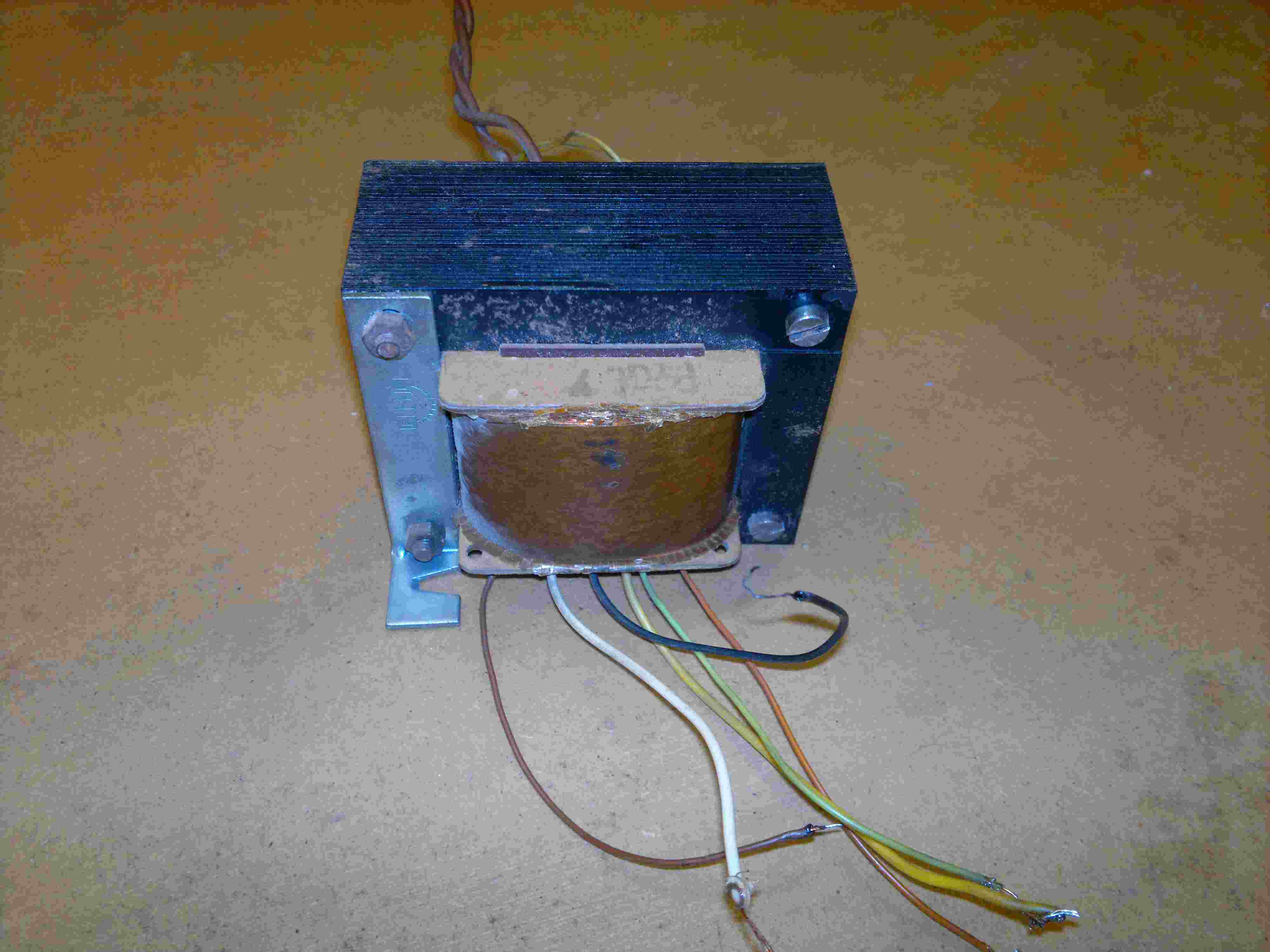

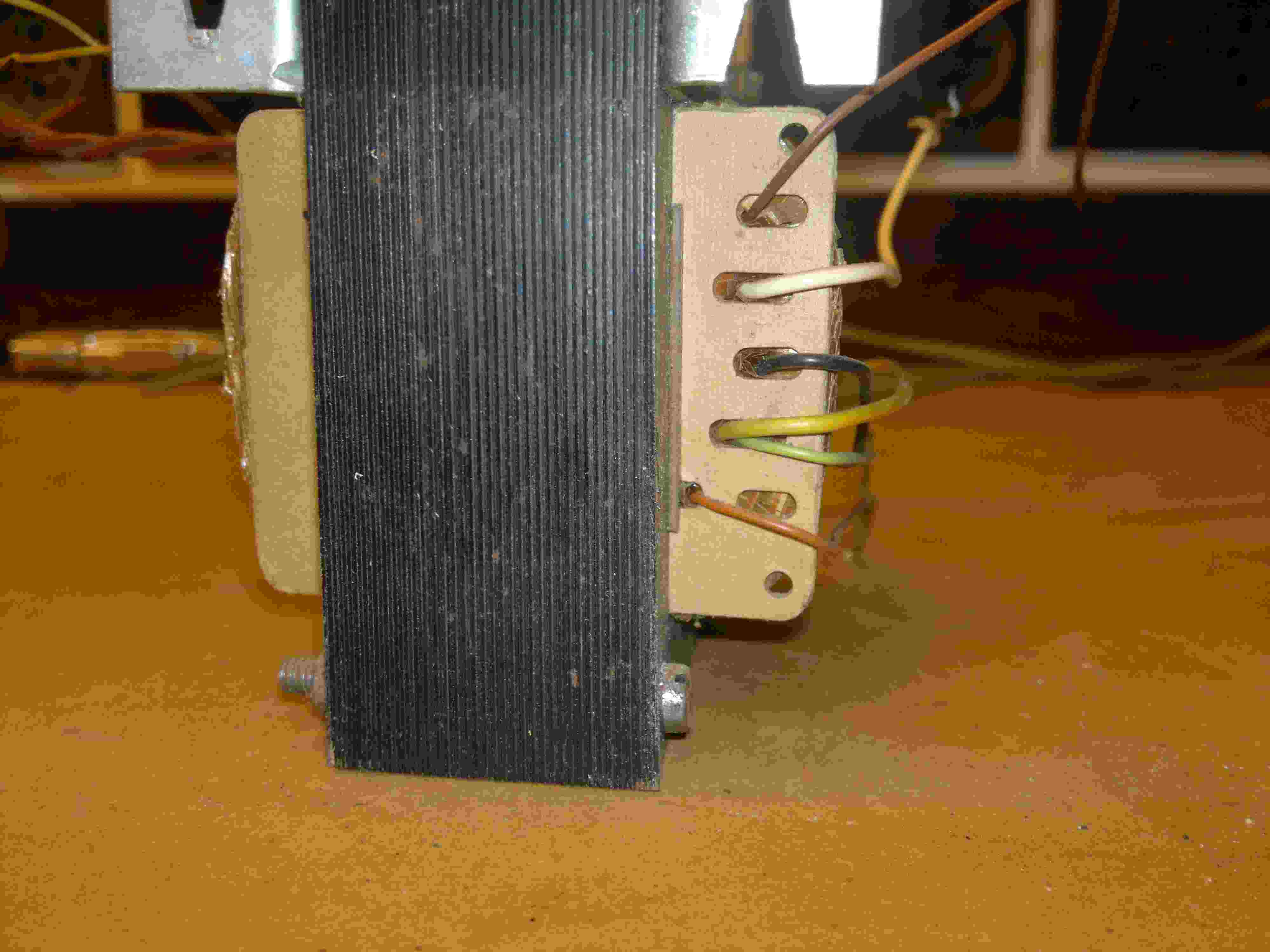

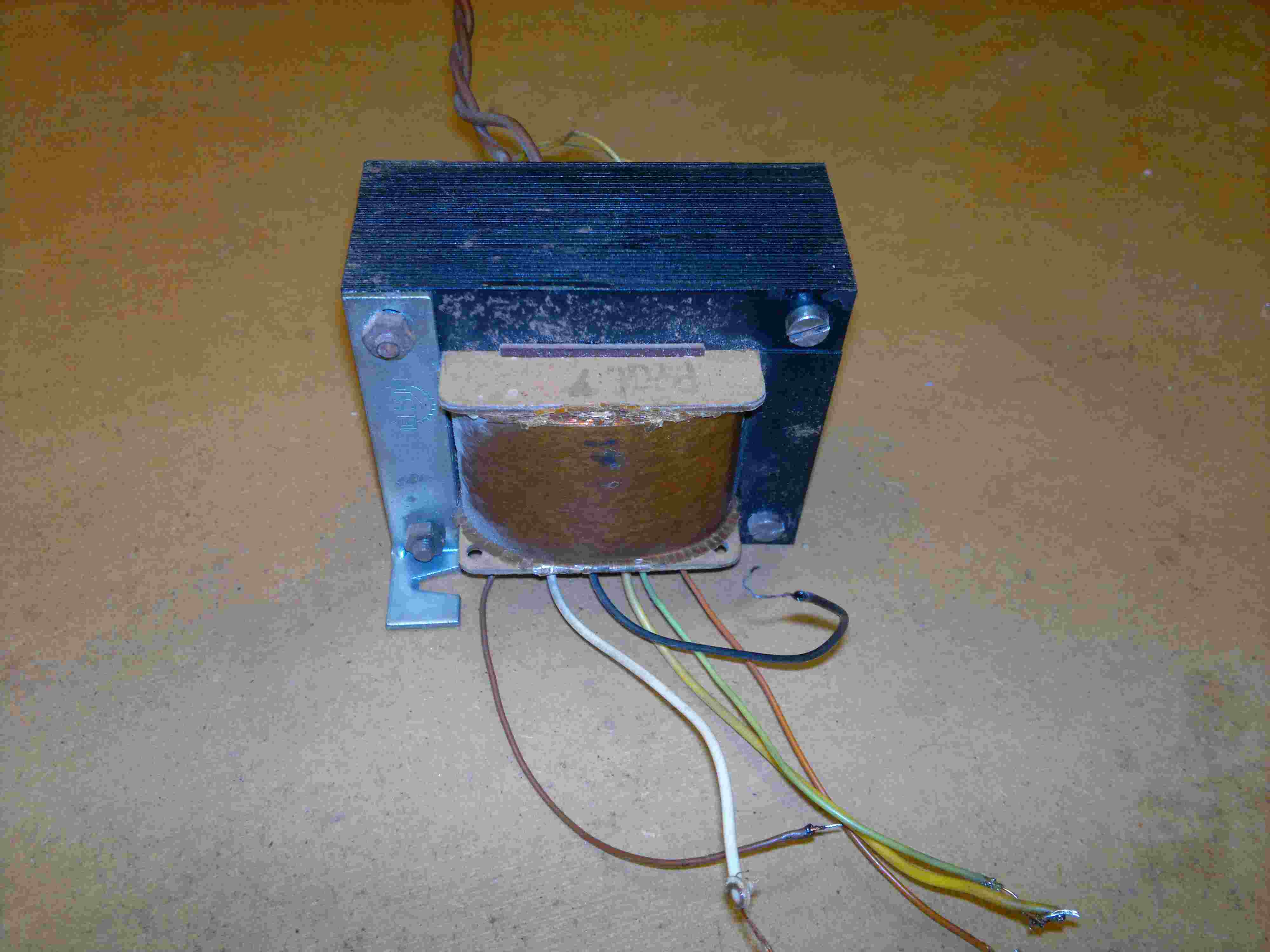

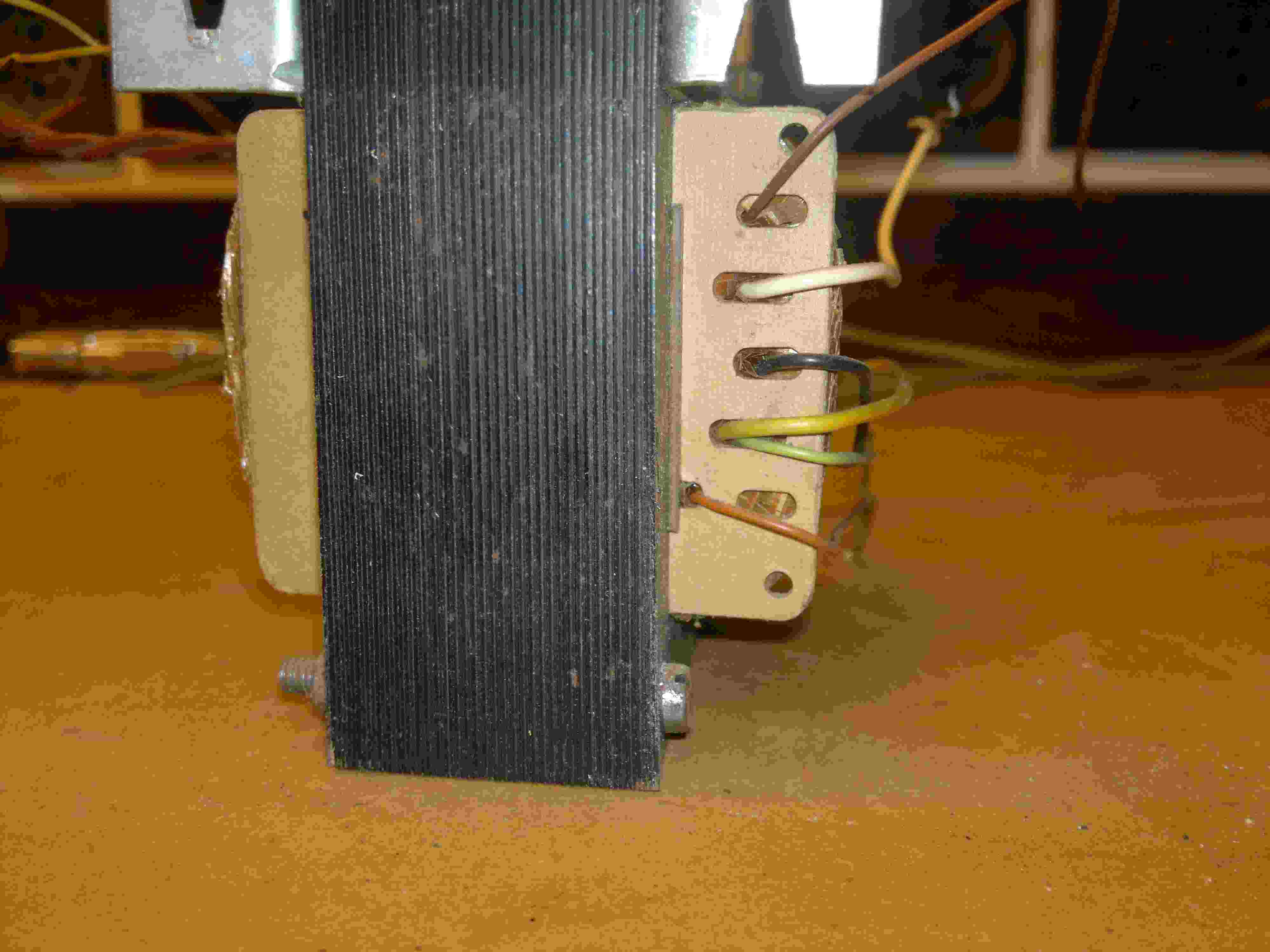

Ich schreibs mal anhand der Farben auf wie sie am Trafo zu sehen sind:

zwischen braun und weiss sinds 12,5 Ohm
braun-schwarz 14 Ohm
weiss- schwarz 2,1 Ohm

zwischen diesen Dreien und den nächsten Drei scheint es keine leitende Verbindung zu geben....

gelb-grün 2,1 Ohm
gelb- rot 10,9 Ohm
grün- rot 12,5 Ohm

so schlauer bin ich immer noch nicht :(

Datei-Anhänge


Hallo Tom!

Eine Möglichkeit gibt es noch beim Netztrafo. Nämlich auf der sek. Seite bei der Heizspannung 6,3 Volt ~ oder etwas weniger einspeisen. Dann auf der prim. Seite die Spannungen messen. Trafo verkehrt sozusagen.

MFG Nobby

Moin, Moin

Hallo Tom, das ist ja wie Ü-Eier-Puzzlen für große Kinder. Die Idee mit der Einspeisung von 6,3V~ zum Messen ist richtig gut. Deine Widerstandsmessungen lassen aber schon einige Schlüsse zu. So scheint es, dass es primärseitig 2 getrennte Teilwicklungen gibt, mit ihren jeweiligen Anzapfungen. Meine Vermutung ist:

braun-schwarz (14 Ohm) in Reihe geschaltet mit grün-rot (12,5 Ohm) ergeben die größte einstellbare Windungszahl und damit die größte Netzspannung von 240V.

Aber Achtung:
Das kann man NICHT einfach ausprobieren an Netzspannung ohne Strombegrenzung, solange man nicht sicher ist, dass beide Teilwicklungen im gleichen Wickelsinn verschaltet sind. Darum würde ich während deiner Versuche vor den Trafo eine Glühlampe, z.B. 60W in Reihe einschleifen. Diese dient als "Anzeige", dass etwas verkehrt ist und als Strombegrenzung für den Trafo wenn Teilwicklungen gegeneinander arbeiten.

Bei der Methode mit der Einspeisung von 6,3V an der Heizwicklung kann man jedoch die Reihenschaltung der Primärwicklungen einfach ausprobieren. Es würde bei falscher Verschaltung einfach weniger herauskommen, als die Summe der Spannung von beiden Teilwicklungen. Wenn der Wickelsinn stimmt, addieren sich die Teilspannungen exakt.

VG Björn

Verzeiht bitte aber ich komme mir ein bisschen *(F)* vor. Wahrscheinlich ist es so wenn grosses Interesse auf völlige Unwissenheit trifft. Der Reiz des Unbekannten vielleicht. :)

Ich habe jetzt alles ausgemessen und steh nur noch vor dem Rätsel wie ich das alles interpretieren soll.

Ich habe also leider keine 6,3 Vol schnell verfügbar gehabt und wenn ich ein paar Widerstände dazwischen gehängt habe brach immer die Spannung zusammen sobald ich das an die beiden Heizungskabel anschloss. Warum weiss ich nicht. Aber vielleicht kann mir das ja jemand erklären.

Messaufbau war also so dass ich an die beiden dünnen gelben Kabel auf der Sekundärseite 12V Wechselstrom anschloss und dann überall die Spannung messen konnte.

Folgt jetzt:

Heizdrähte : 0,38 V
Braun-Weiss : 6 V
Braun-Schwarz : 6,85 V
Braun-Gelb : 1,22 V
Braun-Grün : 0,8 V
Braun-Orange : 5,92 V
Weiss-Schwarz : 0,83 V
Weiss-Gelb : 2 V
Weiss-Grün : 1,92 V
Weiss-Orange : 3,65 V
Schwarz-Gelb : 1,26 V
Schwarz-Grün : 1,8 V
Schwarz-Orange: 3,05 V
Gelb-Grün : 0,82 V
Gelb-Orange : 6,0 V
Grün-Orange :6,83 V

So jetzt kann ich das natürlich alles ausrechnen und hätte wohl als Ergebnis die Wickelverhältnisse aber das nutzt mir ja nichts weil ich dann immer noch nicht weiss wo die Strömlinge reinkommen.
Wenn jetzt einer der erfahrenen Löter sagen könnte wo der Strom hinkommt und falls genug Geduld da ist warum gerade dort wäre ich überglücklich. (und ein bisschen schlauer)

ich hab einen 12Volt 8A und einiges an kleinen Trafos aber egal was ich an die Heizwicklung dranhänge es brummt furchtbar und dann wird mir bang und ich klemms wieder ab.
Mit den 12 Volt und Brummen ingnorieren ist mir heute eine Krokoklemme mutiert zu einem lustigen wabbeligen Plastikklumpen.

Das werden ich ausprobieren auch wenn ich es nicht ganz verstanden hab warum man das so baut dass man alles in Reihe schalten muss. Vielen Dank. Achso eins noch wie kommt man auf die 16,58 ?
