Tek, 305DMM (2) kleine Oszilloskope

hallo alle,

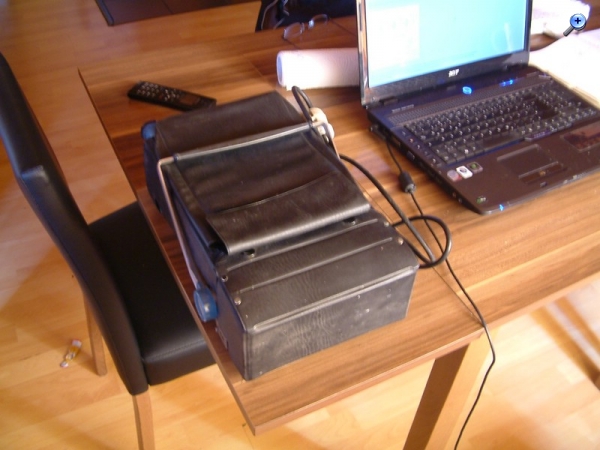

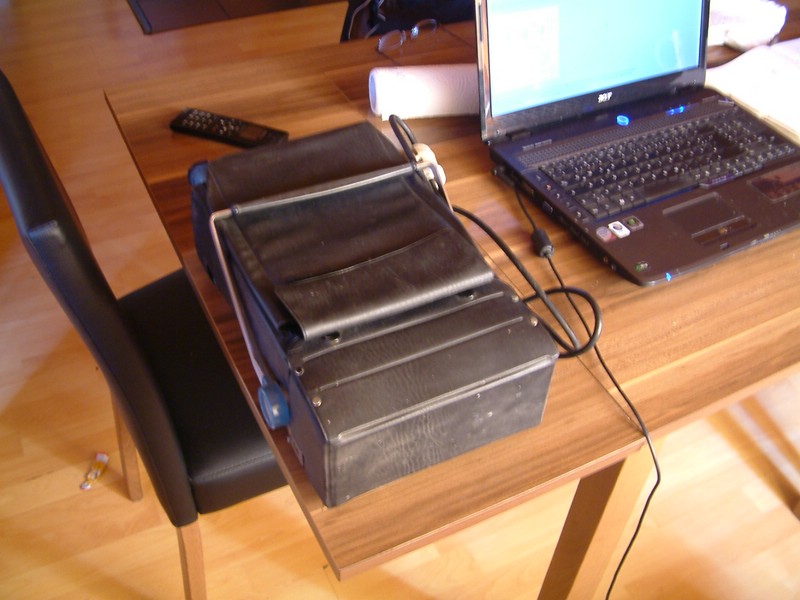

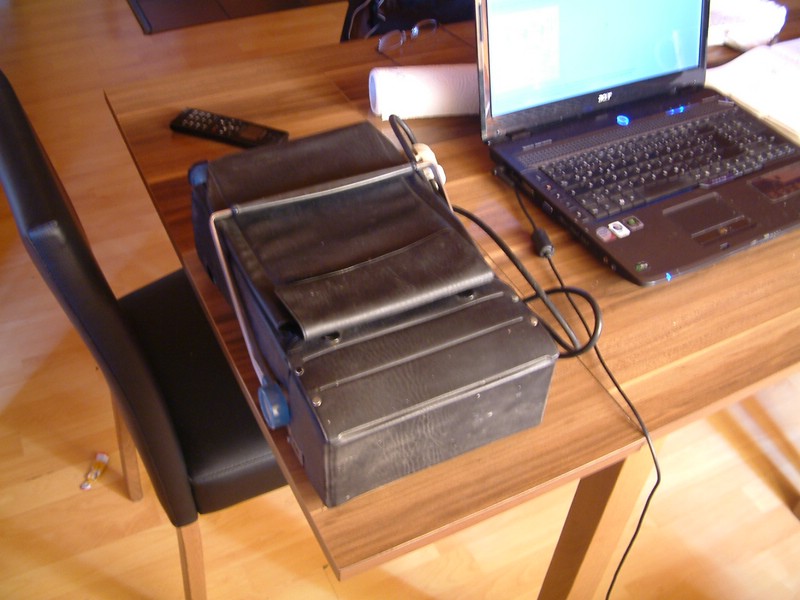

den kleinen hab ich in der Bucht geangelt, komplett mit Jacke und kleinem Manual.
Er hat lediglich ein Problem mit seinem Multimeter.
Die Fehlersuche zusammem mit Matt ergab: ein defektes CMos IC 4052
5 Stück 2,83€ inkl. Porto... gekauft

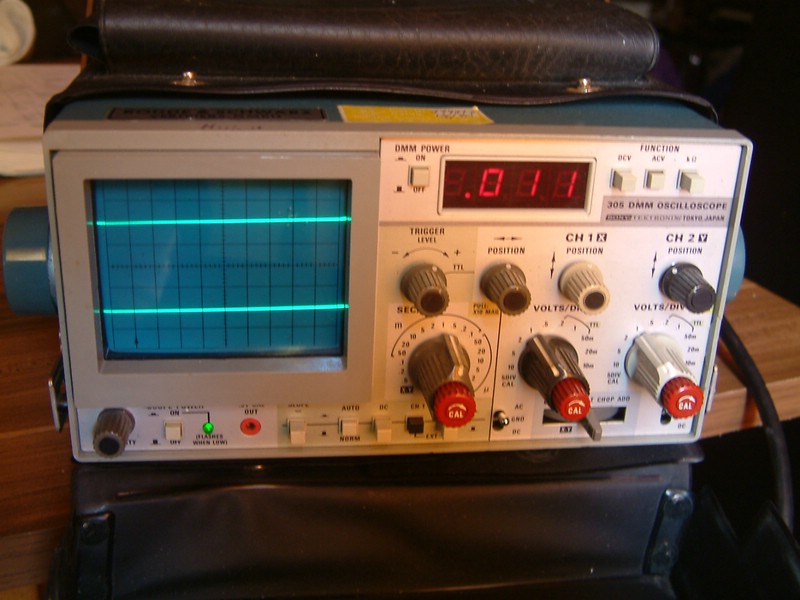

Das ist ein typisches Gerät für alle die keinen Platz haben, 2 Kanäle und ein gutes DMM, Netz + eigener Accu








nette Grüße
Martin

Datei-Anhänge
1-305 001.jpg 1-305 001.jpg (230x)

Mime-Type: image/jpeg, 95 kB

1-305 003.jpg 1-305 003.jpg (226x)

Mime-Type: image/jpeg, 91 kB

Matt und Wolle gefällt der Beitrag.
!
!!! Fotos, Grafiken nur über die Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.

!!! Keine Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen!
Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!

Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

Den Beitrag-Betreff bei Antworten auf Threads nicht verändern!
19.08.12 22:05
Matt

500 und mehr Punkte

19.08.12 22:05
Matt

500 und mehr Punkte

Re: Tek, 305DMM (2) kleine Oszilloskope

Hallo Martin und andere

Naja, in meine Blut liegt ja eher Operationsverstärker und Digital-Gatter
Da ist meine Stärke

Ablauf von Fehlersuche:

*Referenz 2V -> OK
*Eingangstufe -> Spannung an Inv. Eingang von Op (U800) schwankt. -> notieren, da stimmt was mit 4052 nicht, da Feedback für OP U800 ist über diese IC geschleift.
* Ausgang von 4052 (U805)-> nur 4mV, dazu ging Display auf 0V, wenn man ihm mit Multimeter misst-----> aha!!!

maßnahme:
* eine 4052 (U825) von andere Schaltung ausleihen (diese IC ist nur für Widerstand Messung zuständig)

Ergebnisse: Funktion von DMM ist wieder da.

schönes Schwitzen wünsche ich euch.
Matt

19.08.12 22:11
Martin.M

500 und mehr Punkte

19.08.12 22:11
Martin.M

500 und mehr Punkte

Re: Tek, 305DMM (2) kleine Oszilloskope

Matt:
maßnahme:
* eine 4052 (U825) von andere Schaltung ausleihen (diese IC ist nur für Widerstand Messung zuständig)

Ergebnisse: Funktion von DMM ist wieder da.:blush


.wenn wir großzügig davon absehen dass wegen dem gemopsten 4052 nun kein Widerstand mehr gemessen wird
Die Ersatz-ICs sind schon gekauft, in Kürze klappt dann alles.

nette Grüße
Martin

// und das war ein idealer Sommer-Tek, genau das Richtige für diese Hitze.

24.08.12 19:24
Martin.M

500 und mehr Punkte

24.08.12 19:24
Martin.M

500 und mehr Punkte

Re: Tek, 305DMM (2) kleine Oszilloskope

hallo alle,

wie erwartet, es läuft. Da Tek alle IC und T in diesem DVM gesockelt hat war der Austausch eine Kleinigkeit.
Nun läuft er wieder in allen Bereichen.



nette Grüße
Martin

Zuletzt bearbeitet am 24.08.12 19:25

28.08.12 22:38
Martin.M

500 und mehr Punkte

28.08.12 22:38
Martin.M

500 und mehr Punkte

Re: Tek, 305DMM (2) kleine Oszilloskope

hallo alle,

zu früh gefreut. Das Multimeter ist eine offene Baustelle, Bereich k Ohm

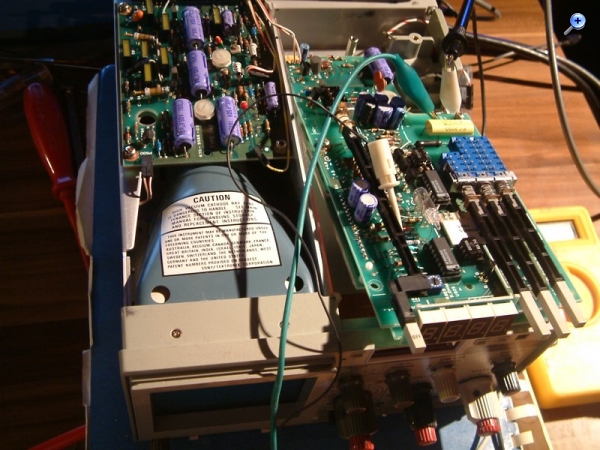

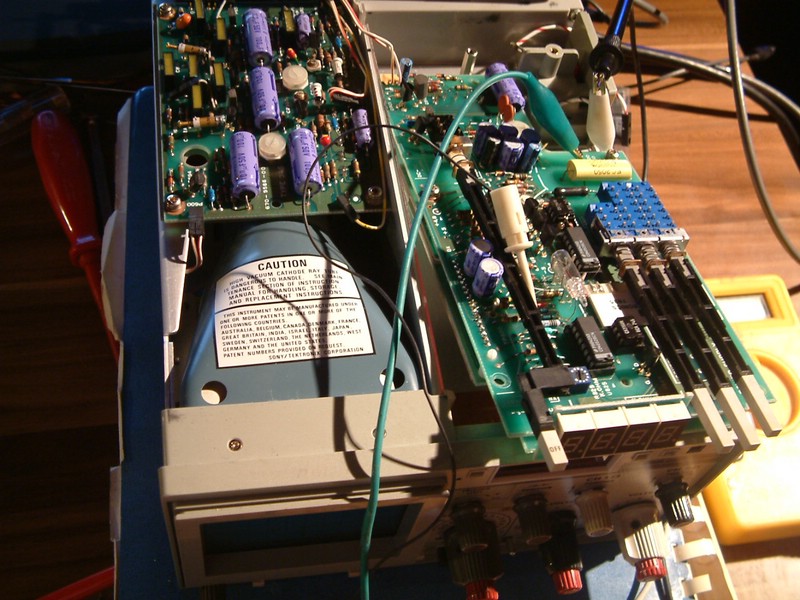

Aufbau: Es ist "typisch Tek", sauber aufgebaut, perfekt dokumentiert, alle T und IC sind gesockelt.
Mit Messen kam ich der Wanderschaft in der Konstantstromquelle nicht auf die Schliche.
So wurde ein Strohhalm genommen der dünn genug ist um einzelne Teile anpusten zu können.

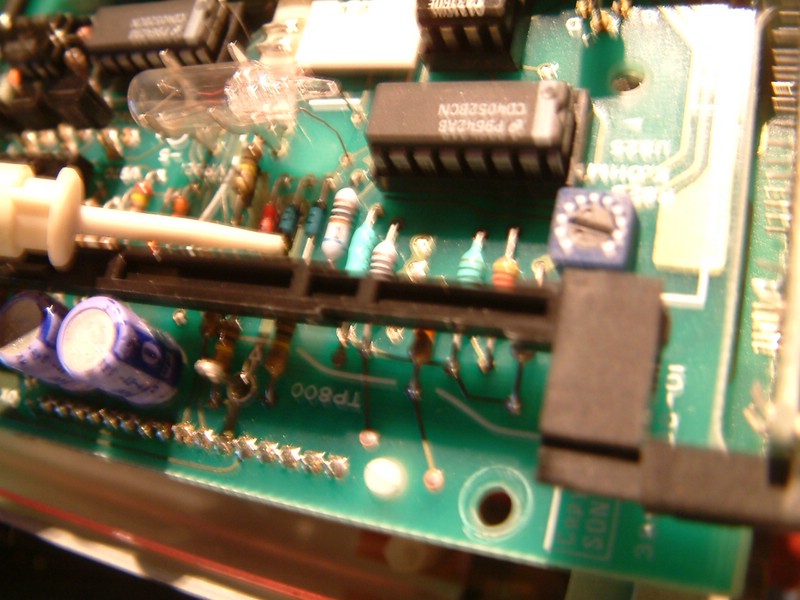

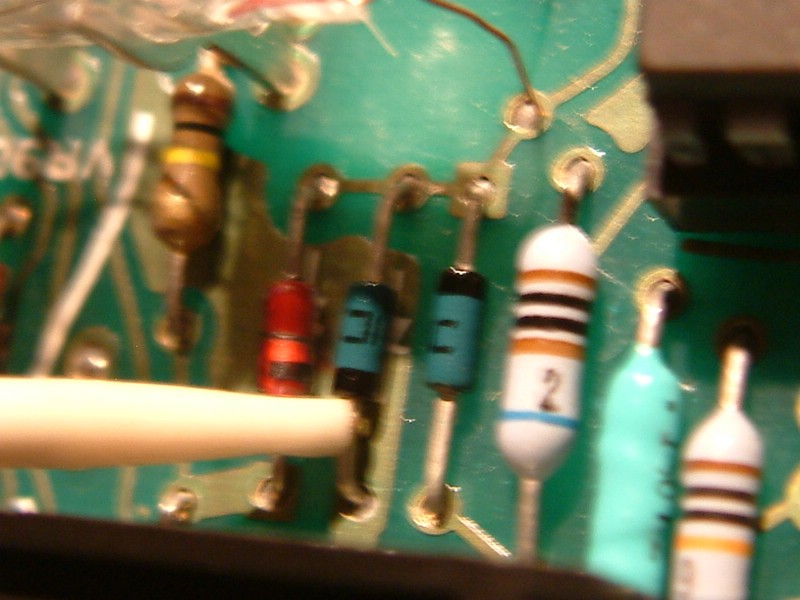

Im Bereich der Konstantstromerzeugung konnte ich ein Diodenpäärchen ermitteln dass beim anpusten extrem reagiert.
Ich werde die beiden morgen gegen 1N4148 tauschen und dann den Test wiederholen.








nette Grüße
Martin

Datei-Anhänge
1-305 001.jpg 1-305 001.jpg (247x)

Mime-Type: image/jpeg, 143 kB

1-305 005.jpg 1-305 005.jpg (231x)

Mime-Type: image/jpeg, 108 kB

1-305 004.jpg 1-305 004.jpg (235x)

Mime-Type: image/jpeg, 91 kB

07.09.12 19:43
Martin.M

500 und mehr Punkte

07.09.12 19:43
Martin.M

500 und mehr Punkte

Re: Tek, 305DMM (2) kleine Oszilloskope

hallo alle,

... manchmal ist man doof

Ich betrieb das Multimeter ausgebaut, nur mit der Versorgung verbunden.
Nun war getauscht:
beide Schutzdioden,
Zener 9.1v
der U825 = CMOS 4052

und es lieferte im hochohmigen Messbereich (Test R = 820k) immernoch wandernde Werte.
Ich verdächtigte nun den 4016, konnte aber keine Fehlfunktion an ihm finden.
Also hab ich das Ding wieder in das Gehäuse eingebaut und selbiges zugemacht; wenn etwas nervt soll man eine Pause machen.
Am kommenden Tag nach der Arbeit das Ding eingeschaltet um zu schauen ob der Accu fit ist, und siehe da, korrekt gemessen.

Daraus gelernt: ABSCHIRMUNG ist das halbe Geschäft Es funktioniert nun.


nette Grüße
Martin

Zuletzt bearbeitet am 07.09.12 19:44
