leider hat es gerade meinen HM2005 gekostet. Er initialisiert sich noch und die LEDs auf der Frontseite funktionieren wie sie sollen, aber er bleibt dunkel. Nachdem ich ihn geöffnet habe, musste ich feststellen, dass die Röhre nicht heizt. Der Heizfaden hat ca 15Ohm, also ist er nicht durchgebrannt. So wie es aussieht fehlt (hoffentlich nur) die Heizspannung. Hat vielleicht jemand von Euch einen Schaltplan vom Netzteil? Wenn es nicht so verbaut wäre, dann könnte ich mal die Leiterbahnen für die Heizung verfolgen. Neben dem HV-Modul sehe ich (vermutlich) einen Stabi. Leider sehe ich das Teil nur von oben. Es sieht aber aus wie ein Stabi der 78er-Serie mit Thermosensor. Welche Heizspannung wird die Röhre haben? Ich könnte ja auch mal versuchen sie extern zu heizen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
mess doch mal bitte ob Heizspannung an der CRT ankommt. Bitte mit Vorsicht, analoge Oszis haben üblicherweise die Heizung mit einem Widerstand zur Kathode verbunden, da liegen -2 bis -3kV gegen Masse an
Das ist neuere Hameg, Schaltplan, versucht mal beim Hameg anzufragen. Bestimmt hat Schaltplan mehr als 15 Seiten, ich vwergisst nie , wie ich doof nach eine Teil suchen, das war beim HM205-3
Üblichweise hat CRT Heizsspanung 6,3V, aber Ausnahme gibt es.
zur Info: Bildrohr ist eine D14-375GH, Beschleunigungsspannung ca. 14kV. Extreme Vorsicht ist also bei Eingriffen im CRT-Bereich geboten!
Leider konnte ich auf die Schnelle noch keine weiteren Angaben finden.
Nachtrag: Ältere HM605 hat D14-370GH, Gesamtbeschleunigungsspannung ca. 15kV. An Kathode/Heizfaden liegen gegen Masse gemessen -1250Volt!! Die Heizspannung wird von einer gesonderten Wicklung des Netztrafos geliefert und beträgt 6,3Volt.
erst mal vielen Dank für eure Antworten. Übrigens, dass die Kathode so hoch gelegt ist, das hätte ich nicht gedacht. Ich hatte mit dem Gedanken gespielt, die Heizung mit einem externen Trafo zu versorgen.
@Jürgen Die Heizspannung wird von einer gesonderten Wicklung......... Das Gerät hat ein Schaltnetzteil. Vielleicht hat man ja hier einen separaten Wandlertrafo verwendet. Ich muss mir das Netzteil mal genauer anschauen.
@Matt Ich werde mal bei Hameg anrufen, denn dort wird ja heute gearbeitet. Hier in Bayern ist Feiertag.
Sorry für meine kurze Antwort, aber ich muss dringend nach München. Später werde ich noch ein paar Bilder machen.
Sollte die Bildröhren-(BR) Heizspannung direkt von einem Wandlertrafo kommen, ist eine Spannungsmessung mit digitalen, wie auch analogen Multimetern (MM) nicht immer unbedingt aussagegkräftig. Die hohe Schaltfrequenz kann den Messgleichrichter im MM "aussteigen" lassen. Hier hilft ggf. ein Glühlämpchen (z.B. ein Radio-Skalenbirnchen) mit 6,3Volt/0,2Amp. als Indikator statt dem Heizfaden der BR.
Aber wie gesagt - guuut aufpassen wegen der hohen negativen Spannung gegen Chassis!
heute habe ich mal die Service-Hotline von Hameg angerufen und mein Problem geschildert (übrigens, sehr nette und kompetente Leute dort). So wie es aussieht wird das HV-Modul defekt sein, aber ich werde mal abwarten, bis ich den Schaltplan habe.
@Martin, Matt Heute habe ich mir ein digitales Scope bestellt. Die Daten und der Preis (knapp 900Euronen) für das PeakTech1260 finde ich nicht schlecht, aber was meint Ihr zu dem Gerät?
@Jürgen Wie Recht Du hast. Ich habe schon mal drei Tage wegen einem Stromunfall im Krankenhaus verbracht. Das möchte ich nicht wiederholen, zumahl das Essen im Krankenhaus ja auch nicht gerade das Beste ist. Scherz beiseite, Gefahren lauern auch dort, wo man sie oft nicht erwartet, weil man durch Übereifer nicht daran denkt. Gerade in diesem Fall, wenn ich die Netzteilplatine ausbauen würde, ohne vorher den HV-Anschluss an der Röhre zu entfernen, das würde mich wahrscheinlich durchschütteln.
Gruss Norbert

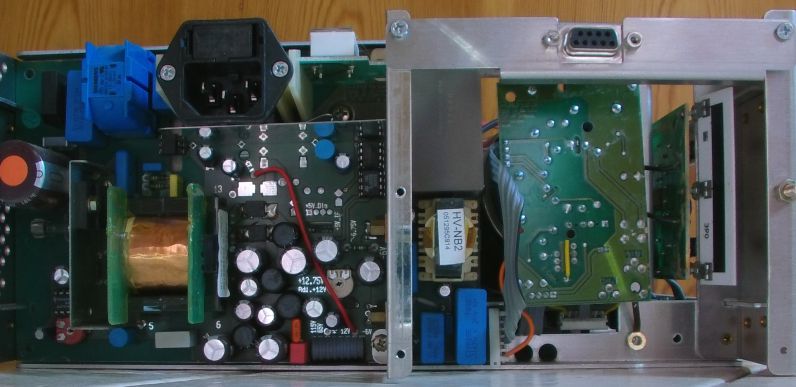

PS: Als Anhang noch das Bild von der Netzteilplatine mit dem grauen HV-Modul, oben rechts von der Mitte.
Peaktech sieht in Daten gut aus, immerhin hat jeder Kanal eigene Wandler, was es nicht selbstverständlich ist. Dazu hat der gigatische Speicher von 10M Punkte pro Kanal.
Allerdings sagt da nichts über WFM/s. Meiste Low Cost Digitalkisten hat einige tausend WFM/s, für meiste ist keine Problem, aber das stört mir schon.
Fazit: Für ihre Preis ist der schon Ordentlich, dazu wird der von Chinese-Frima "Hantek" gebaut. Hantek ist keine Müll , der baut billige Scope für Tektronix, Agilent und so.
Auf Arbeit steht Agilent DSO-X 3000er, ich würde ihm kaufen, wenn der nicht so teuer ist (über 8000€) Der hat statte 1 Mio WFM/s, da fühlt schon "analog"
Zu Hameg: Da würde ich ihre HV-Modul rausschmeißen (wenn der nicht zu bekommen ist) und passende HV-Wandler einbauen. leider muß man verbastelt um ihm wieder zu laufen bringen.
unabhängig von dem Neukauf, mach bitte den Glühlämpchentest. HV Module gehn zwar gern kaputt, aber meist in der HV... der kleine Ringkern da drin der die Heizung potenzialfrei herstellt hat recht dicken Drsht, warum soll also ausgerechnet der kaputt sein... ist es ein MURATA aus Japan?
Zu dem Peaktech... naja, wenn es dir gefällt ist es doch OK. Ich kritisiere keine Geräte aus laufender Fertigung.
danke für Eure Kommentare. Hört sich ja nicht so negativ an. Mal schauen, was die Zukunft so zeigt. Es ist mir schon klar, dass technische Angaben nicht immer so ganz stimmen und die Langzeitstabilität ist natürlich auch so ein Thema. Für meine Anwendung brauche ich allerdings kein so perfektes Oszi, es sollte halt nur funktionieren und für manche Singleshot-Messungen ist ein analoges Gerät leider nicht geeignet.
Was das Hameg2005 angeht, das wird natürlich nicht in die Ecke gestellt. Seit 14 Jahren messe ich damit und habe mich so an die Bedienung gewöhnt. Ich hoffe nur, dass es noch die Ersatzteile gibt. Mal schauen, ob ich morgen eine Mail von Hameg bekomme (hoffentlich mit Schaltplan).
@Martin Leider habe ich heute vergessen, den HV-Vorsatz für Multimeter aus der Firma mitzunehmen. Ohne so einen Vorsatz habe ich mir schon mal ein Multimeter gekillt und das will ich nicht wiederholen. Den Lämpchentest werde ich natürlich auch machen, aber vorher werde ich das Katoden-Potential messen. Wenn hier die HV fehlt, dann hat sich der Lämpchentest ja erübrigt.
