Tektronix 531, eine Sammler hat für mich reservieren Da habe ich Glück: ich kann ihm eigen nennen. nebenbei wird andere 4 Tek abgeholt (in Berlin), paar wird weitere Reise machen (zu martin) 531, hört nicht so super an. Aber es handelt um "early Tektronix", sowas ist in Deutschland sehr sehr selten. Eine Sammler (Kurt) aus USA hat mir erzählen dass *early tektronix* auch in USA recht gesucht ist. Geschätzte Baujahr: 1953-1955
Schöne Arbeit für mich
531 early

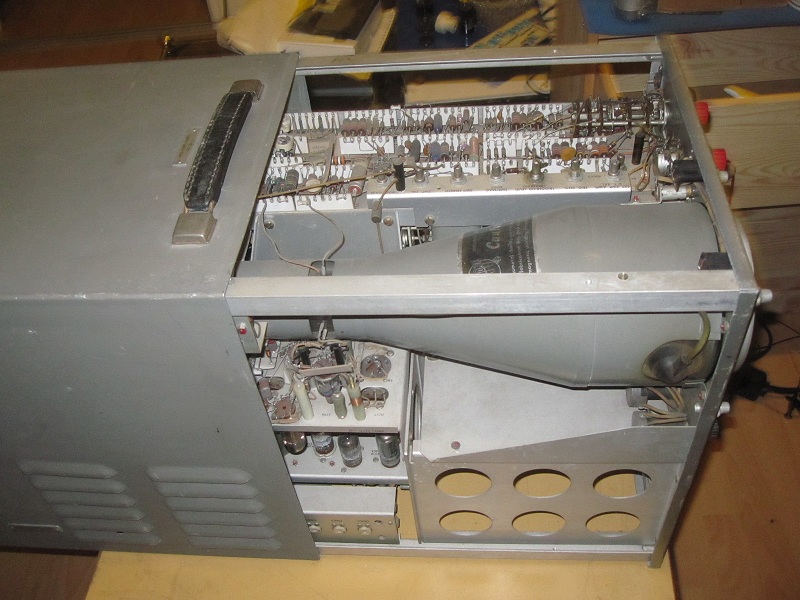

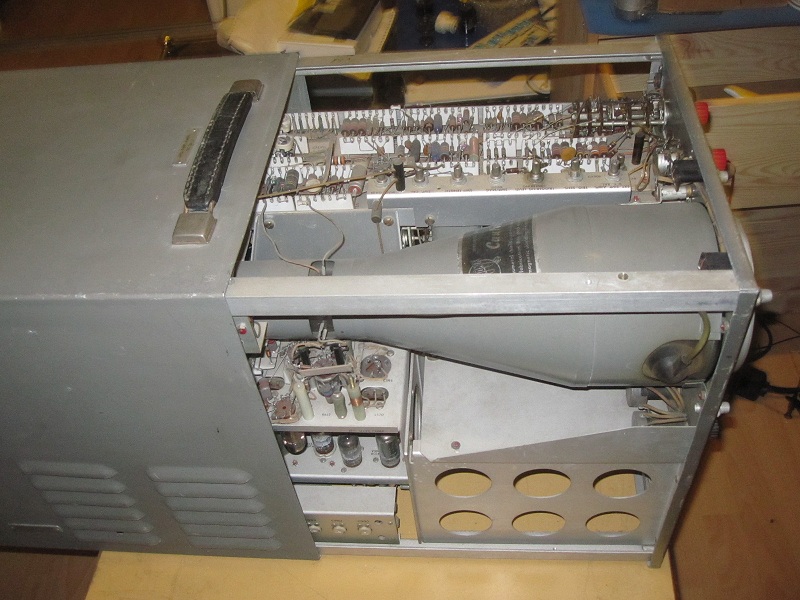

531 aus dem Gehause ziehen (Kraftakt erforderlich)

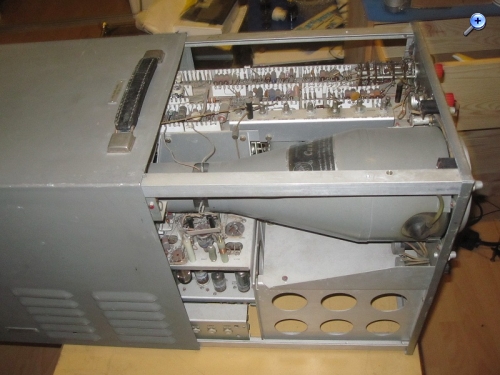

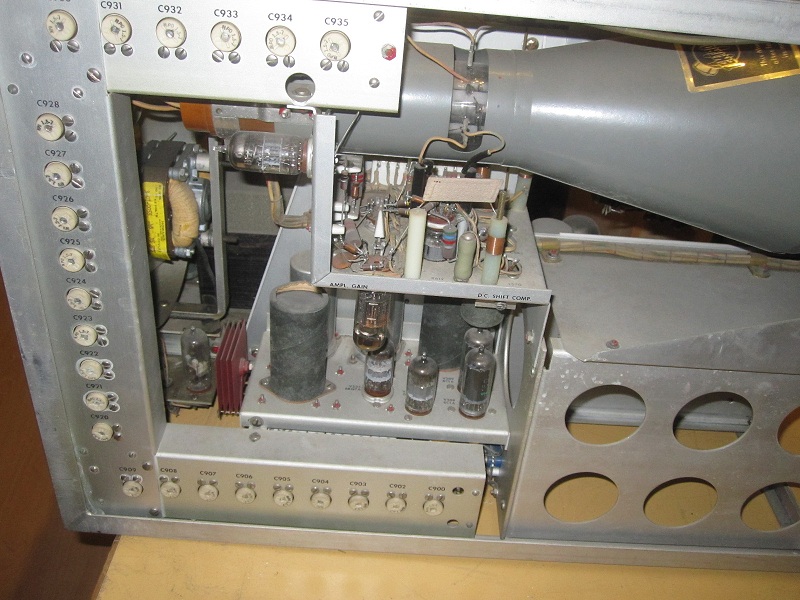

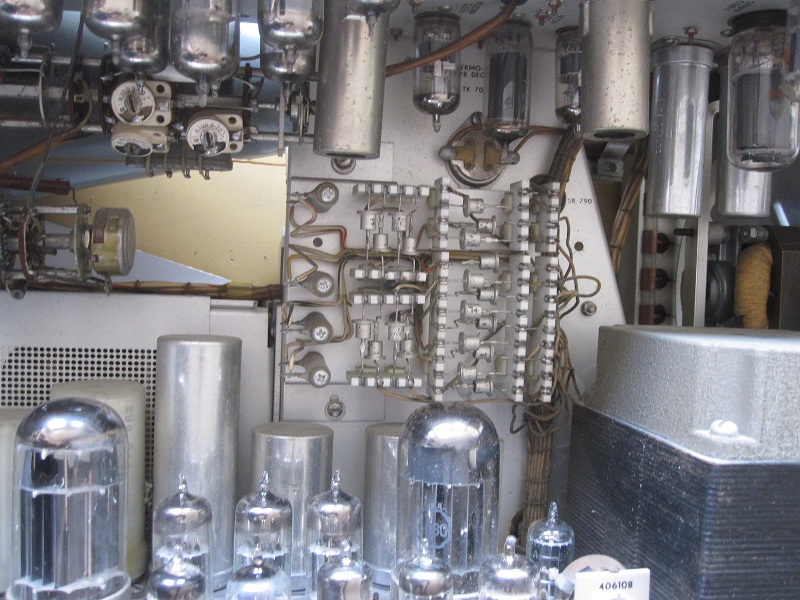

early Tektronix, typische Aufbau

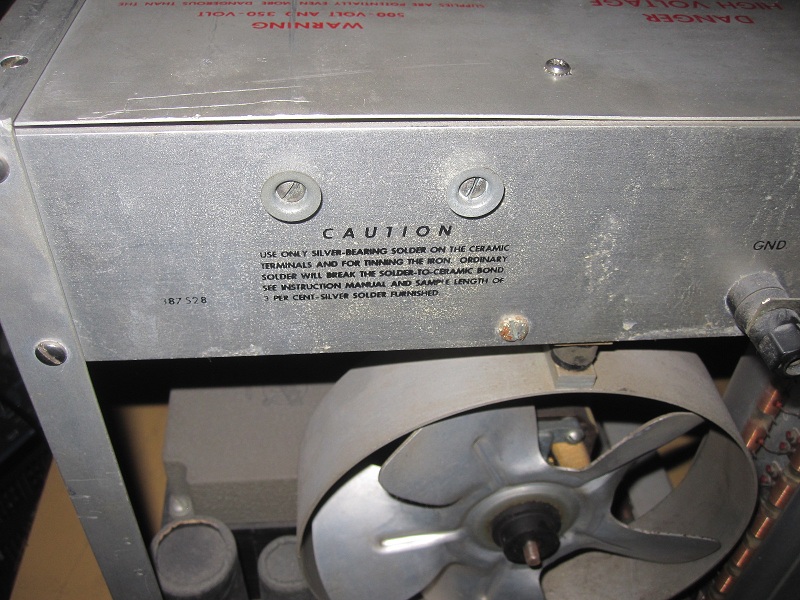

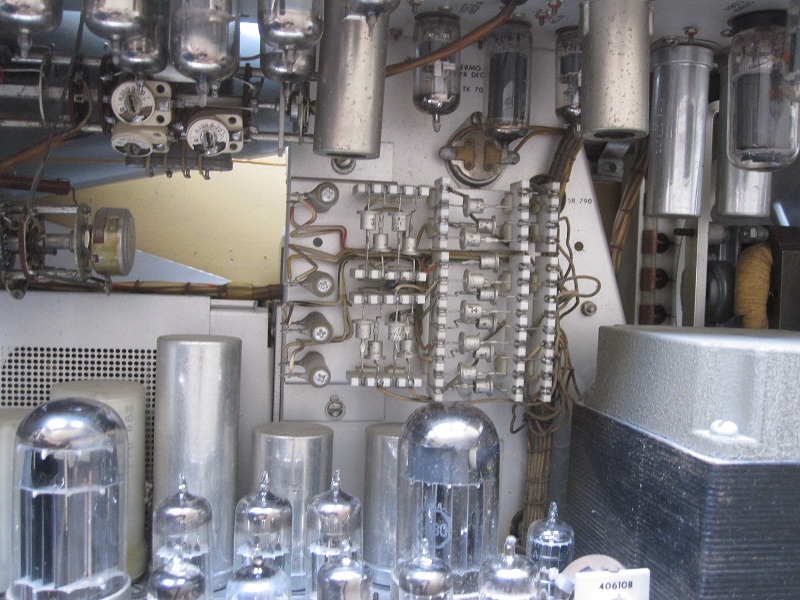

interressante Details: Lötzinnrolle hat 531 early nicht, dafür wickelt man Zinndraht an diese Stelle.
Funkturm, nähe Berlin Moabit (ich kenne das nicht aus, könnte ihr sagen was genau diese Funkturm ist)
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Begutachten ergab: 3stück black bumble bee hat Risse, durch neue Kondensator (Erofol II) erstzen. Selengleichrichter ist bereits durch Tektronix Service bis auf einer ersetzen. Black Bumble Bee ist in Netzteil auch durch Service ersetzen.
Was ist Bumble Bee? Ölpapier-Kondensator mit Bakelit-Mantel, gehört zu Grenzfall.
Einschalttest.....sch**ß. CRT leuchtet nicht.
Beim ausbauen von CRT bemerkte ich: Wackelige Sockel von CRT. Sockel entfernen und neuverzinnen von Drähte brachte Erfolg CRT ist nicht von Tektronix gebaut, sondern von Farchild(DuMont), also recht frühe Tektronix. Modell: 5GBP2, fast gleich wie Tektronix T533P2. Spätere Tek hat Tek-Made CRT drin.
2te Einschalttest.....auch noch sch**ß. HV-Trafo durchgeschlagt. Über Nacht habe ich ihm ausgetauscht.
Nochmals Einschalttest...mit zitterende Hand.

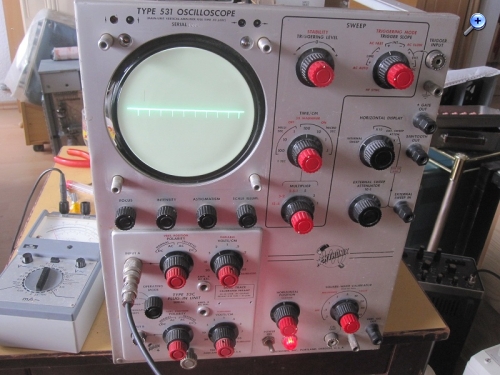

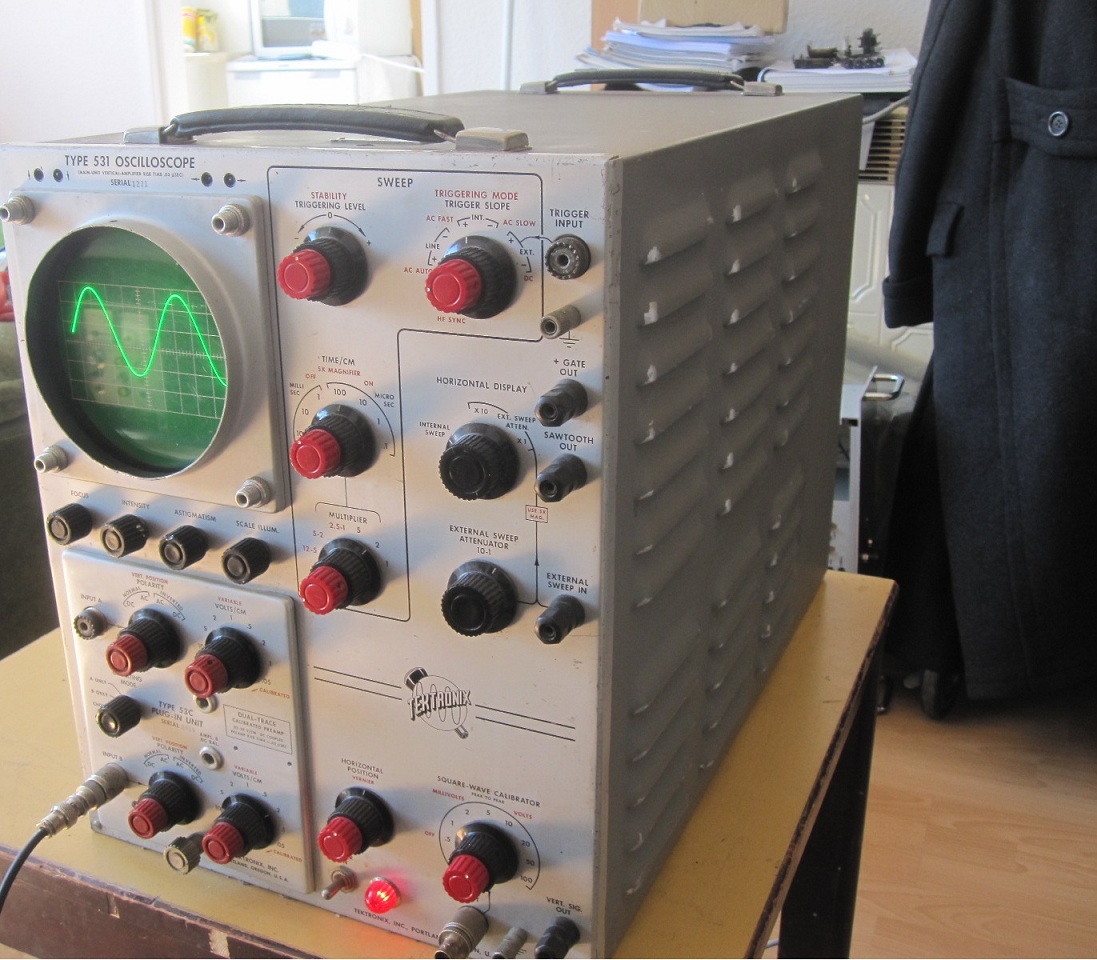

Hurra, die lebt wieder
Nun zurück zu HV-Trafo. Spulen ist intakt. Pertinax-Platte, verschmort......rettbare HV-Trafo
Trotzdem stört mir lange Einschaltzeit von 6NO45. knapp 90 sek braucht Zeitrelais....hmmm. 6NO45 hat Risse an Glaskörper, braucht länger, weil er auch Luft mitheizen muß.

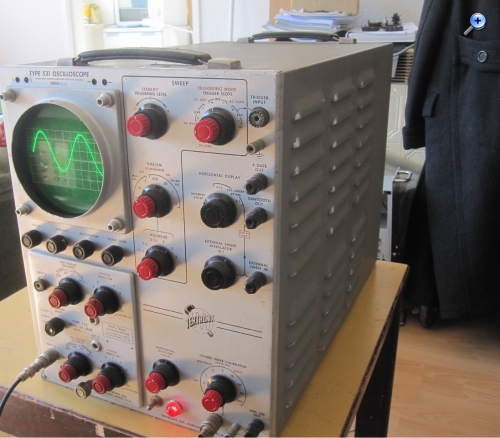

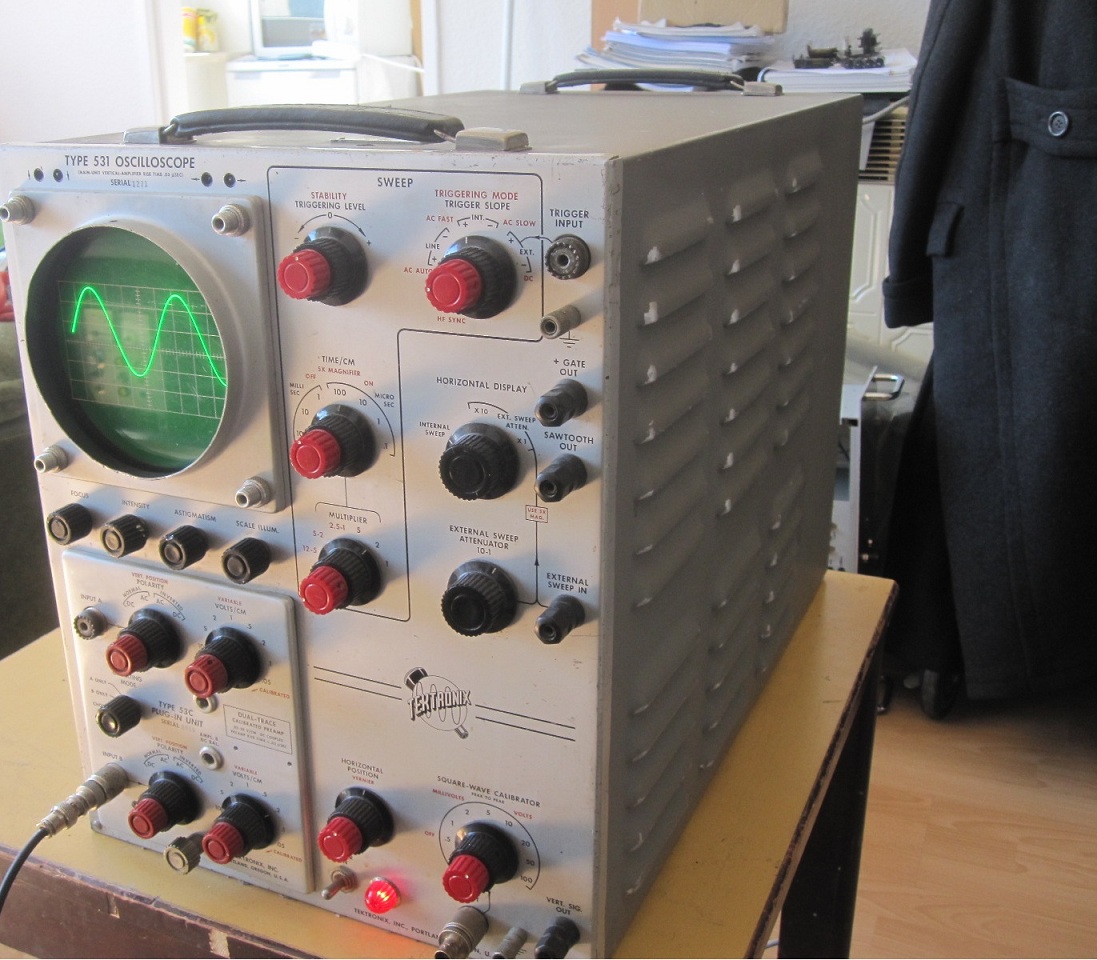

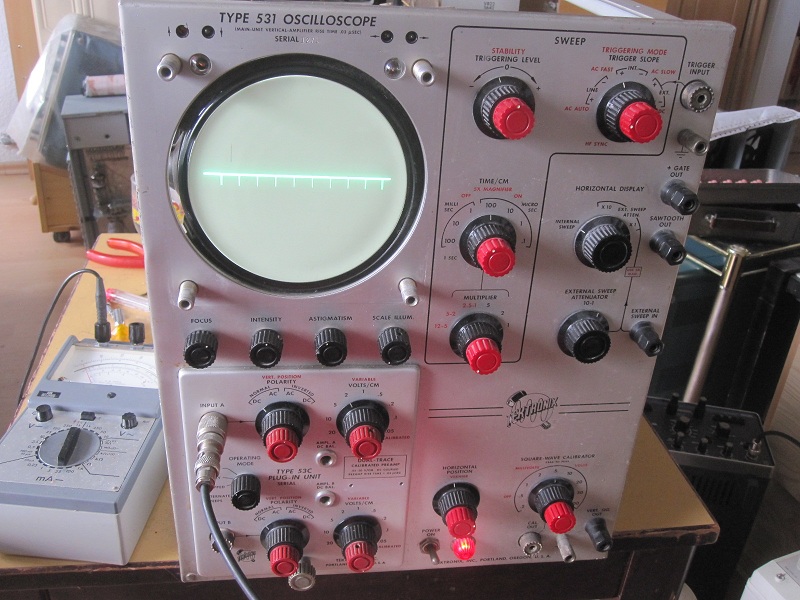

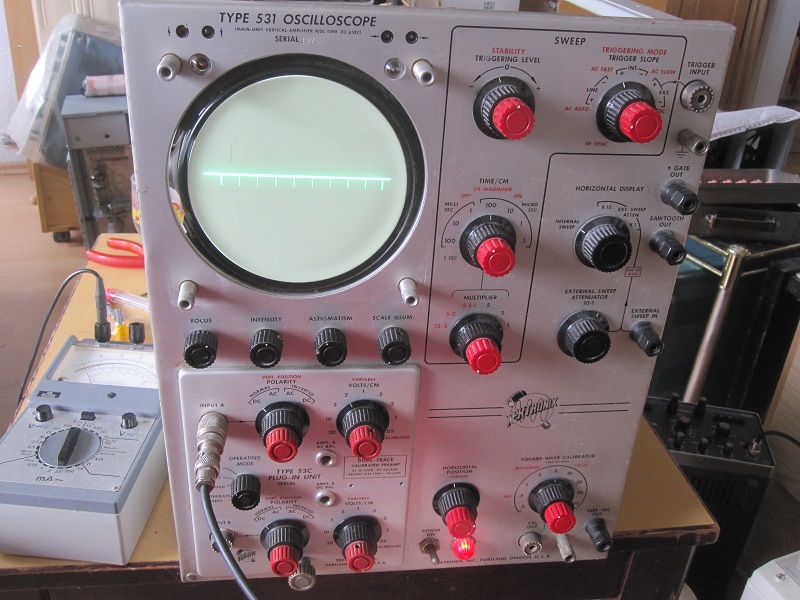

Lebenszeichen von early 531

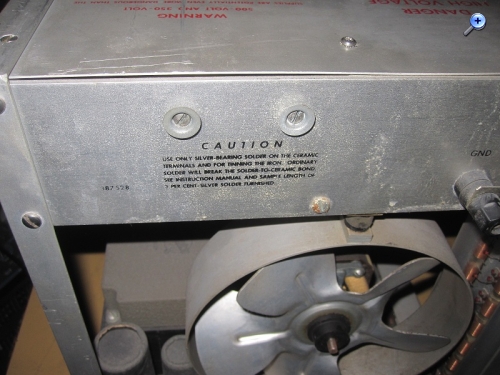

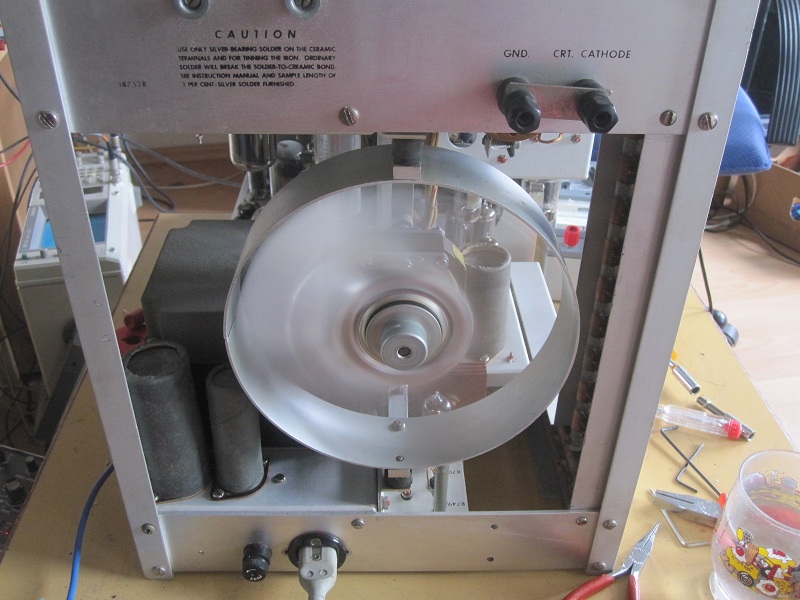

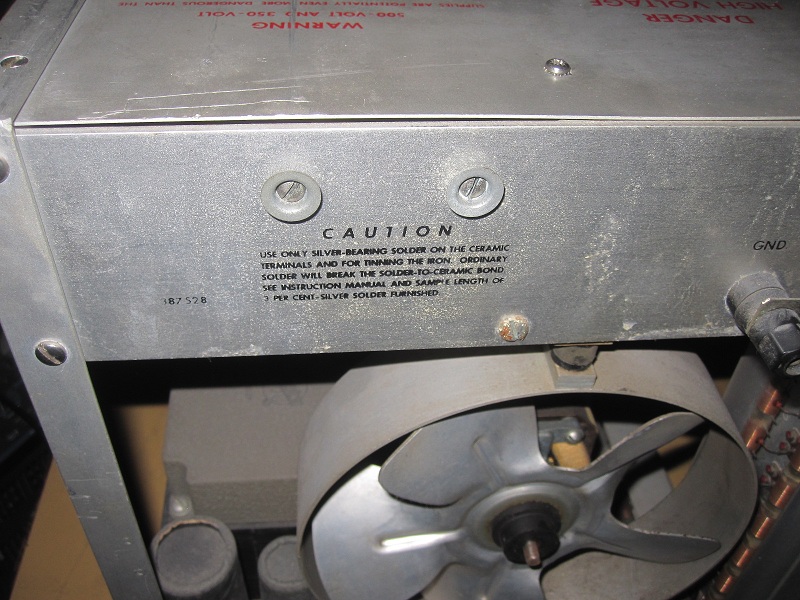

Rasermäher oder Propeller von U-Boot????

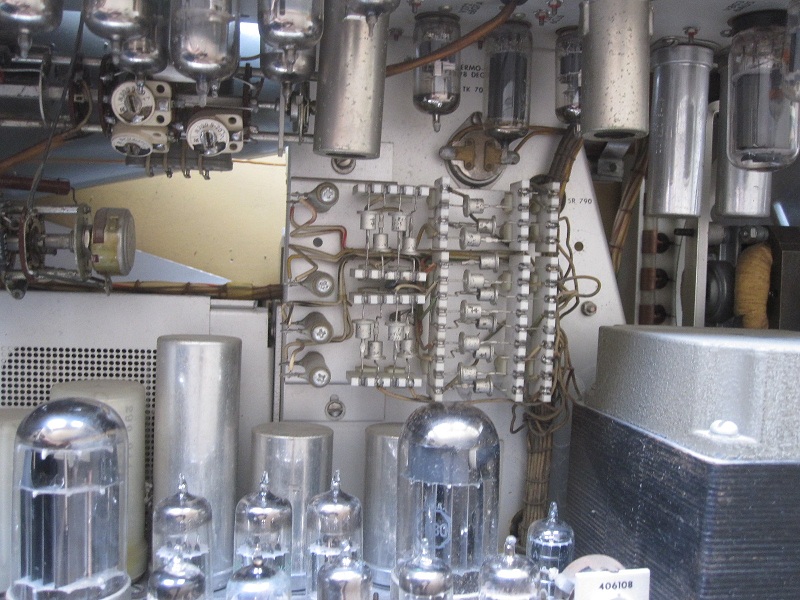

Bereits ersetzte Stinker-Diode, durch Silizium-Diode.

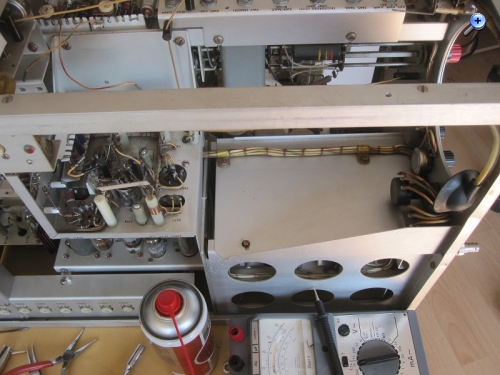

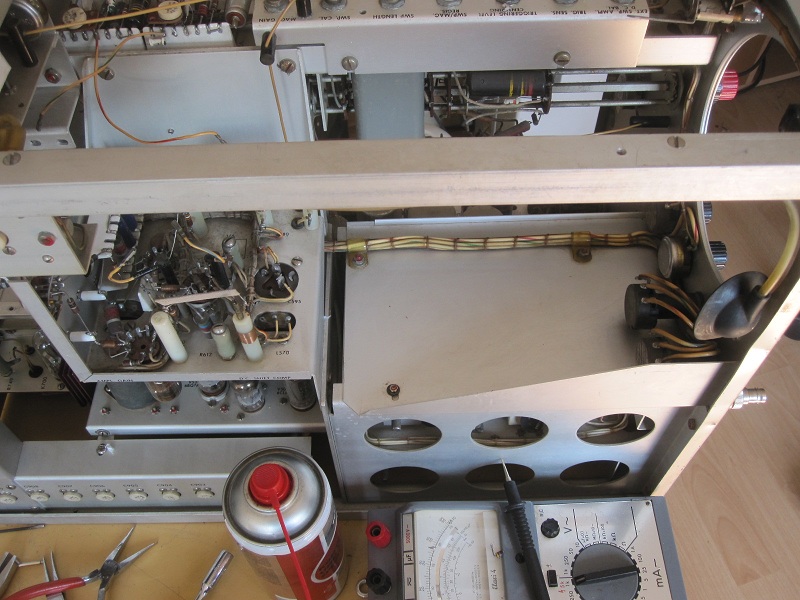

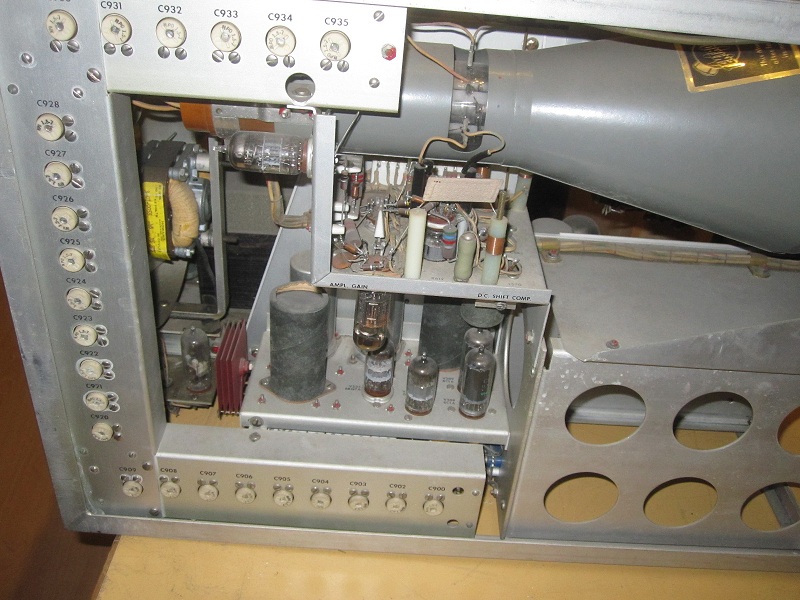

Ausgebaute CRT und Abschirmung, linke Seite wird gerade geputzt.

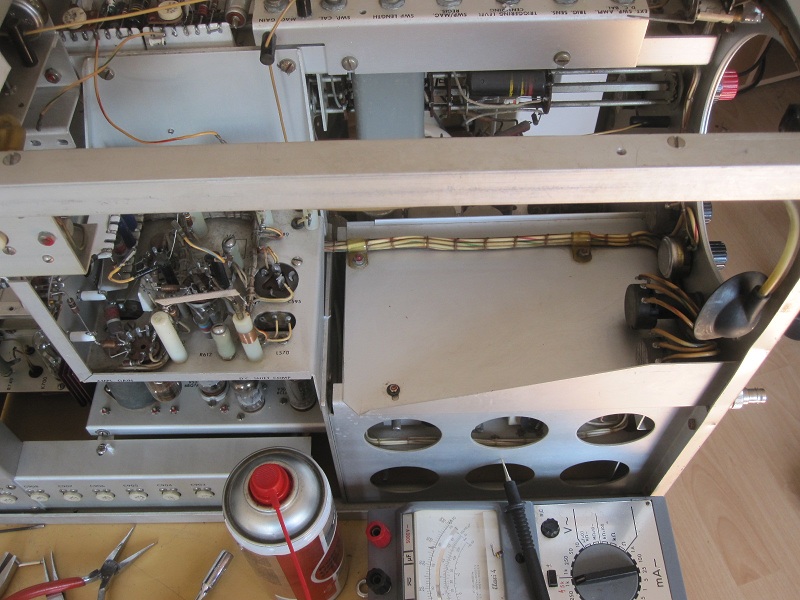

Noch zu tun: Netzteil, Zeitbasis (rechte Seite) gründlich Putzen.
