Zutaten: Oszilloskop mit 2 unabhänige Zeitbasis. (z.B. Tektronix 535, 545, 547) 10-20fach Verstärker (hohe Bandbreite ist Pflicht, 2-5Mhz ausreichend) optional: Sync-Stripper oder V-Trigger, ansonst fummelige Triggerung.
How Do it?

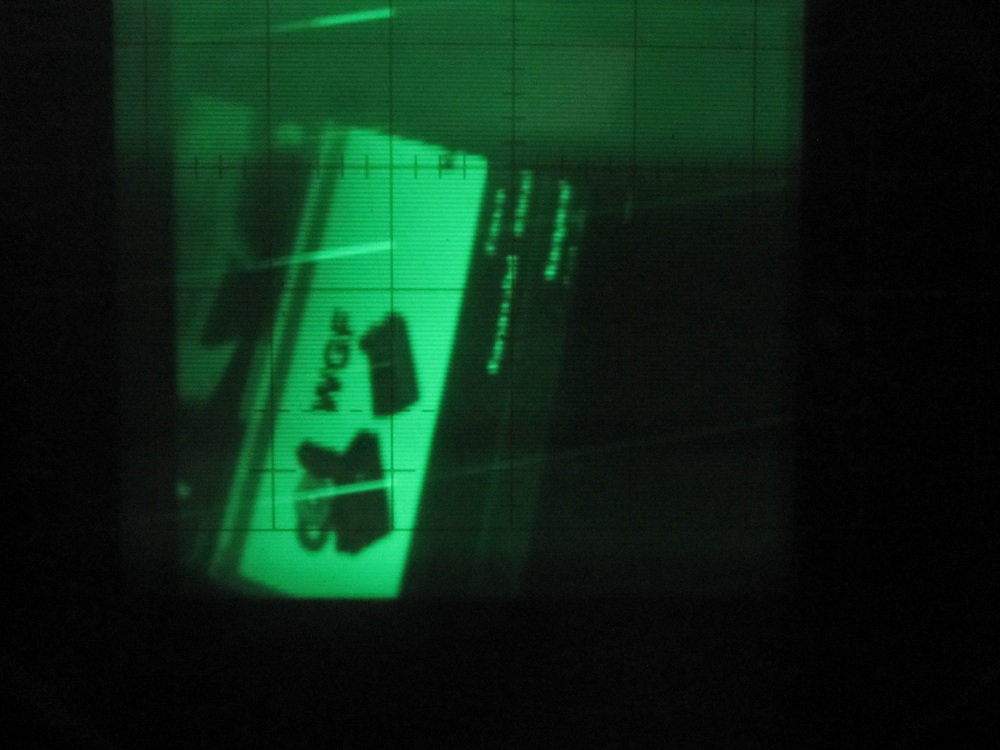

Tektronix 545B. -Zeitbasis B soll einzelne Zeile triggert und mit Länge(545B hat keine Variable für Zeitbasis B) so einstellen, dass Strahlende vor H-Sync Implus endet. -Zeitbasis A soll ganze Bild triggert, das ist schwieriger als mit Zeitbasis B, meine Lösung ist Sync-Stripper und V-Implus zu externe Triggerung. Derselbe Lösung mit Zeitbasis B (externe Triggerung). Mit Variable So einstellen, dass Strahl vor V-Implus endet. - Zeitbasis B -> Horzontial -Zeitbasis A -> Vertikal, Zeitbasis-A Ausgang wird an Messverstärker einspeisen und so einstellen, dass es ca 4:3 Seitenverhältnisse ergibt (ich bin da faul) -Videosignal wird verstärkt an Z-Eingang reinspeisen.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
19.04.12 08:45
roehrenfreak
nicht registriert
19.04.12 08:45
roehrenfreak
nicht registriert
Re: Oszilloskop als Monitor
Hallo Matt,
vor vielen Jahren wurde von Philips ein modulares Elektronik-Experimentiersystem angeboten. Darin enthalten war eine vorgefertigte Kathodenstrahl-Einheit mit einer DG7-32, deren Spannungsversorgung sowie X/Y und Video-Amp's. Ein weiterer vorgefertigter Baustein war ein kompletter TV-Tuner (VHF/UHF) mit Bild- und Ton-ZF incl. Demodulatoren. Die Kippgeneratoren mussten aus den Einzelteilen des Experimentierkastens auf einer gelochten Grundplatte mit Federklemmen nach dem Anleitungsbuch zusammengebaut werden. Und dann konnte man damit TV schauen! Fand ich damals echt klasse! Aber es war kein billiger Spass...
Freundliche Grüsse, Jürgen rf
Der Pessimist nörgelt über den schlechten Wind Der Optimist wartet auf besseren Wind Der Realist richtet sein Segel optimal nach dem herrschenden Wind (Seglerweisheit) http://www.rettet-unsere-radios.de
In Keller habe ich einige Ersatz-Modul und Teile für Philips TV (vermutlich für K9) Schaltplan ist auch hintergeliegen. Vielleicht kann ich brauchbares aus ihm bauen
Außerdem probiere ich gleich mit CCD Kamera mit 1K x 1K Auflösung, Pixeltakt 36Mhz, 30Hz Bildwiederholung Ob meine Verstärker mitmacht....das ist fraglich ( Tek O-Plugin kann vorzüglich als Operationsverstärker nutzen, BW 20Mhz)
