Das letzte deutsche Laboroszilloskop - Siemens Oscillar M214
Hallo Oszilloskopfreunde,

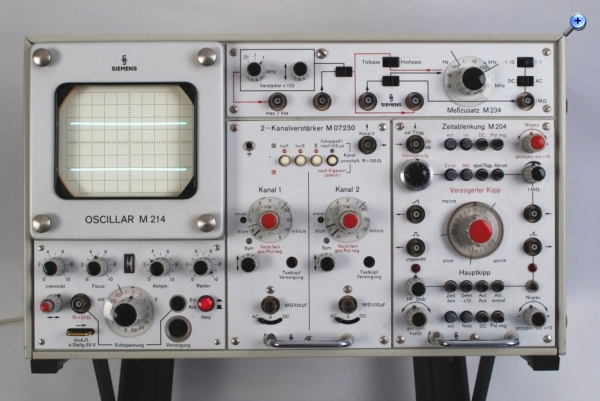

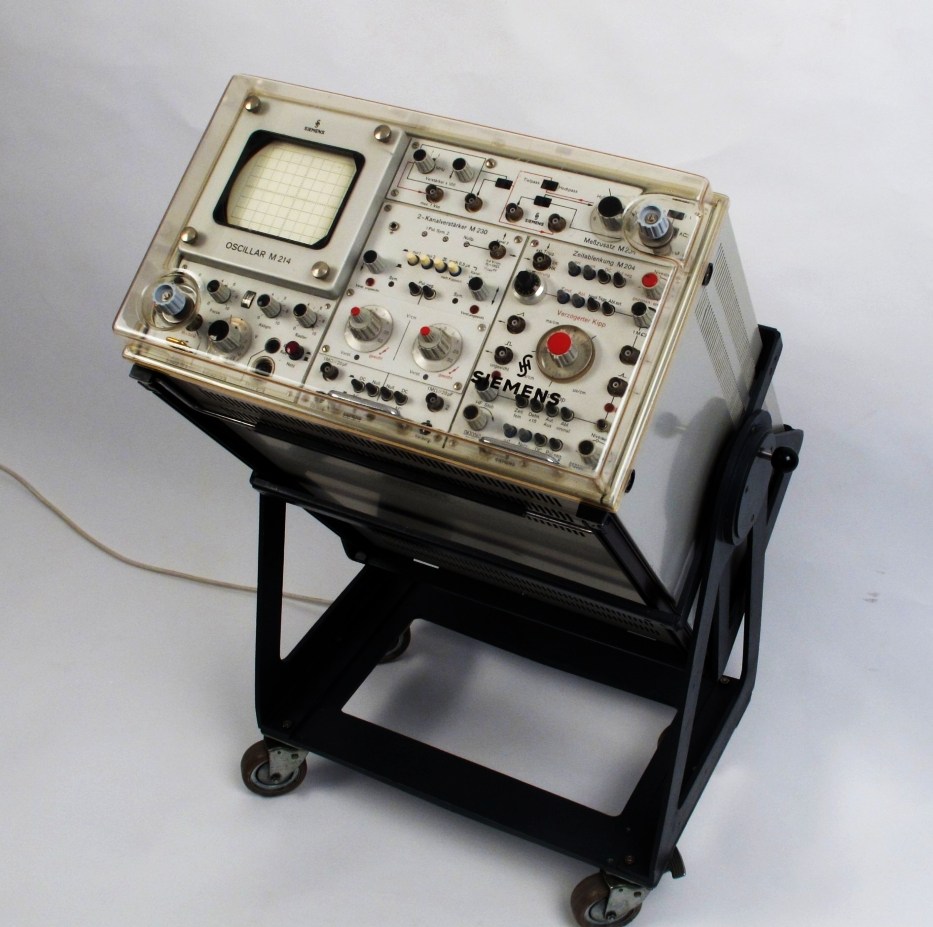

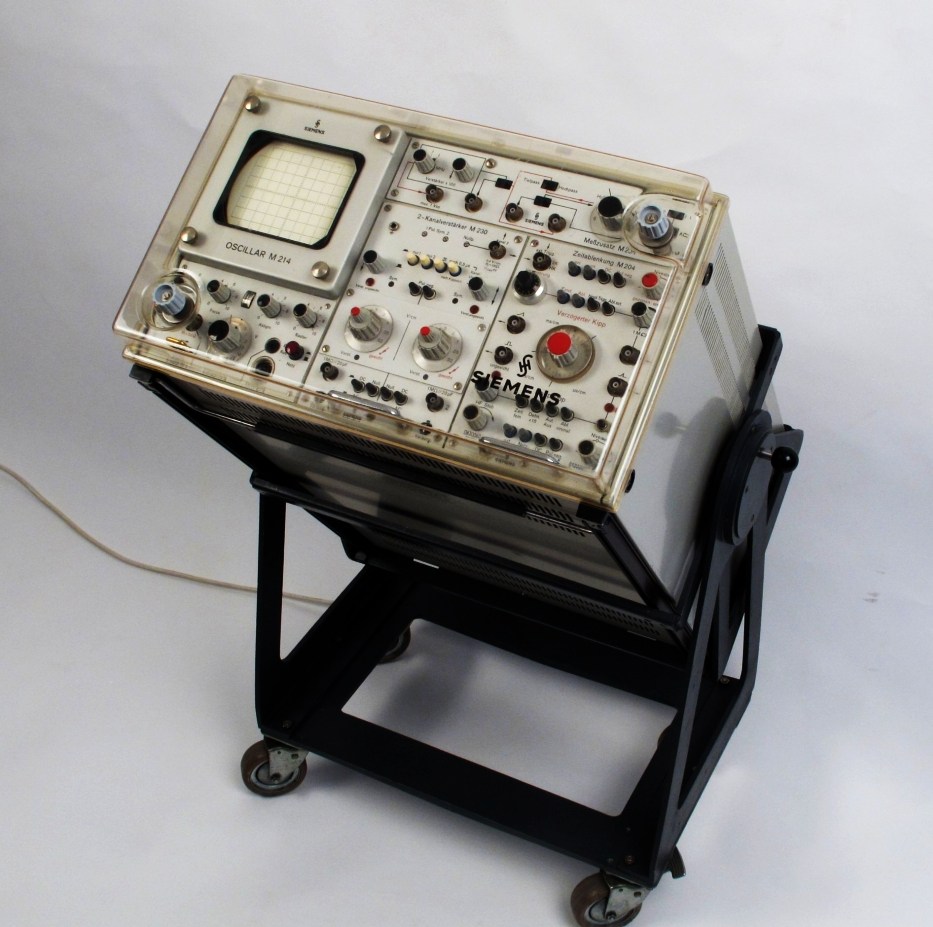

hier stelle ich mal das letzte deutsche Laboroszilloskop vor - den Siemens Oscillar M214 aus dem Dezember 1967. Im Laborwagen ein beeindruckendes Gerät. Natürlich auch als Tischgerät verwendbar, nur ist es aber 55cm tief.
Eckdaten:

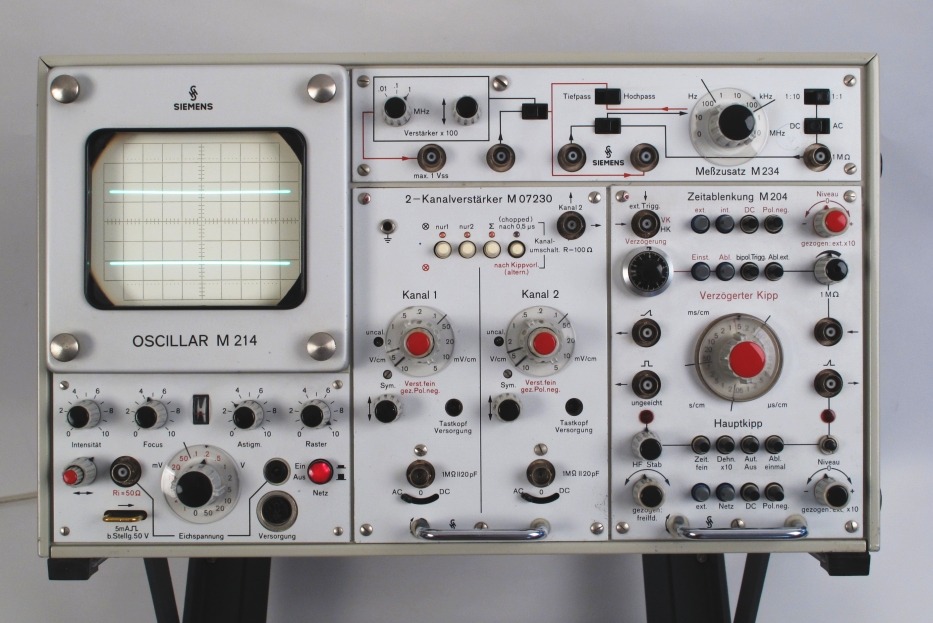

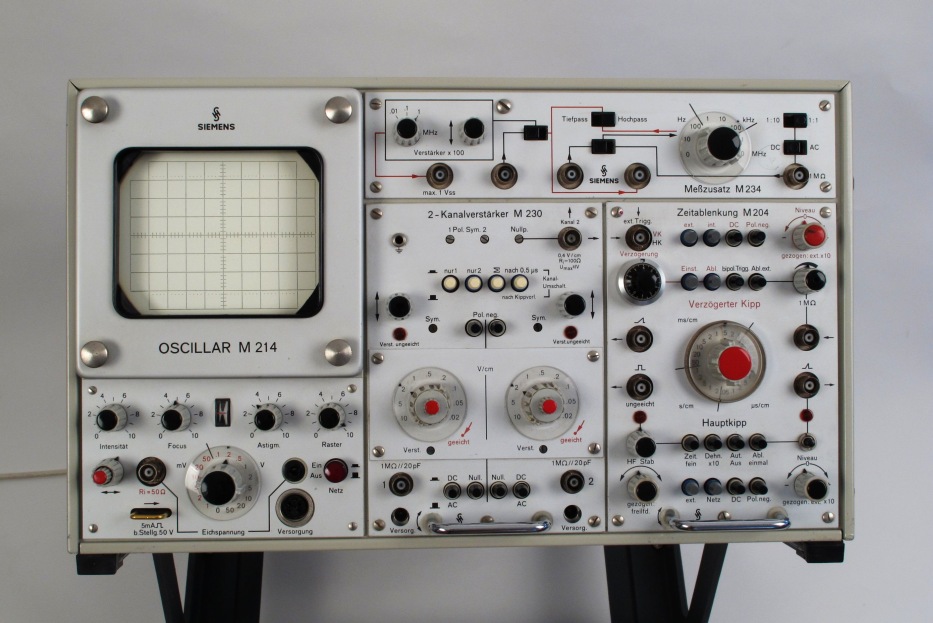

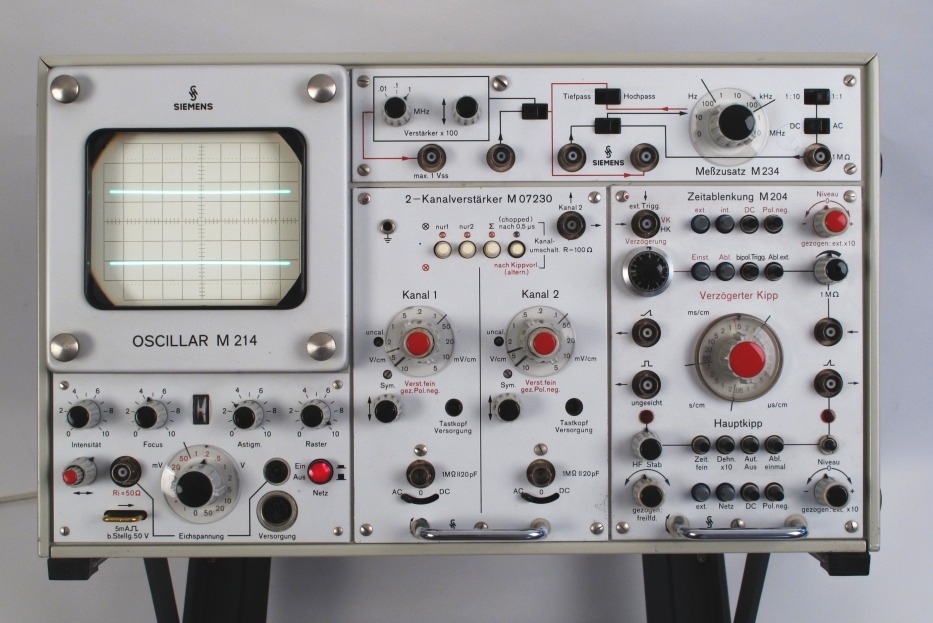

Bandbreite Y-Verstärker 180MHz. Elektronenstrahlröhre: D13-44GH 8x10cm mit Innenraster. Nachbescheunigungsspannung: 30kV. Gewicht ohne Laborwagen nur ca. 17Kg. Grundgerät: M214-A1 Zeitbasis: M204-A1 Zweikanaleinschub: M230-A1, Nachfolger M07230-A2 Messzusatz:M234-A1
Dieses Modell wurde nur wenige Jahre bis um 1970 produziert, weil 1968 erschien die Tektronix 7000er Serie mit dem ersten Modell 7704.
Diese Tektronix Modelle waren fortan die Nummer 1 bei der Wahl wenn es um Laboroszilloskope ging.
Siemens modifizierte Ende 1968 noch den Zweikanaleingangseinschub M230-A1 mit dem Nachfolger M07230-A2 weil es Ungenauigkeiten gab in Verwendung mit den 1:1 Tastköpfen. Dann war aber bei Siemens Schluss in dieser Serie. Siemens wollte oder konnte wohl nicht kontra geben zu den zugegebenermaßen fantastischen Tektronix Geräten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.
Re: Das letzte deutsche Laboroszilloskop - Siemens Oscillar M214
Der ist herrlich, insbesondere wenn er seinen Wagen hat. Die 30kV sind allerdings mit Respekt zu behandeln, das ist schon Ende des Isolationsbereichs vom HV Tastkopf
