das PeakTech1260 ist da. Der erste Eindruck nach dem einschalten: wow, ein riesiges, helles und kontrastreiches Farbdisplay. Habe dann mal ein paar hohe Frequenzen gemessen. Das Ergebnis kann sich sehen lassen. Mal sehen, wie lange das Gerät stabil läuft. Ich muss aber sagen, das ist ein gutes Preis/Leistungs-Verhältnis. So, nun zwei Nachteile, die ich festgestellt habe. Es mag ja vielleicht sein, dass es doch einen 75Ohm Abschluss für die Probes gibt, aber ich habe ihn noch nicht gefunden. Das andere Problen sind die schwergängigen Tasten. Da das Gerät sehr leicht ist, schiebt man es immer nach hinten, ohne dass eine Taste (durch-)gedrückt werden konnte. Ein ähnliches Problem habe ich aber auch mit meinem TEK 3052 in der Firma. Die sehr schmale Taste zum Diskettenauswurf ist nur mit Hebammenfinger erreichbar und dann rutscht das Gerät auch nach hinten. Desweiteren gäbe es da noch einen Wunsch. Es wäre schön, wenn man die Beleuchtung (Taten, Display) durch einen Tastendruck ausstellen könnte. Wer etwas mit Optoelektronik zu tun hat, der weiss, was ich meine. Trotzdem, das Gerät gefällt mir sehr gut.
Leider habe ich bis heute vergeblich auf eine Antwort von Hameg gewartet. Das Gerät möchte ich natürlich auch wieder zum laufen bringen. Was mir daran gefällt, das ist die Möglichkeit, dass ich auch noch deutlich höhere Frequenzen (als angegeben) sehen kann, auch wenn die angezeigte Amplitude dann nicht mehr stimmt. Mal schauen, wann die bei Hameg antworten.
!!!
Fotos, Grafiken nur über die
Upload-Option des Forums, KEINE FREMD-LINKS auf externe Fotos.
!!! Keine
Komplett-Schaltbilder, keine Fotos, keine Grafiken, auf denen
Urheberrechte Anderer (auch WEB-Seiten oder Foren) liegen! Solche Uploads werden wegen der Rechtslage kommentarlos gelöscht!
Keine Fotos, auf denen Personen erkennbar sind, ohne deren schriftliche Zustimmung.

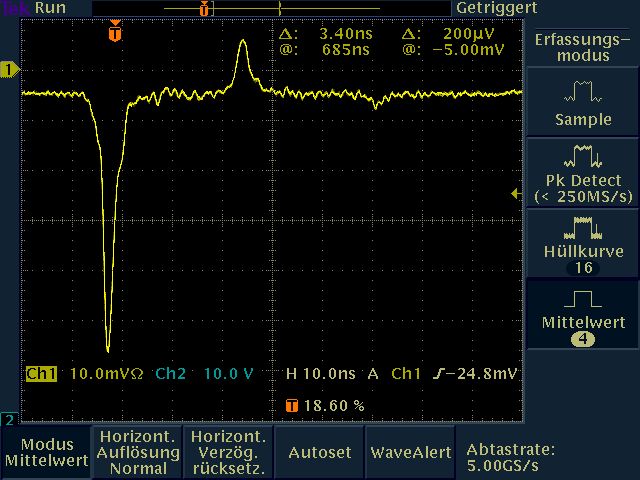

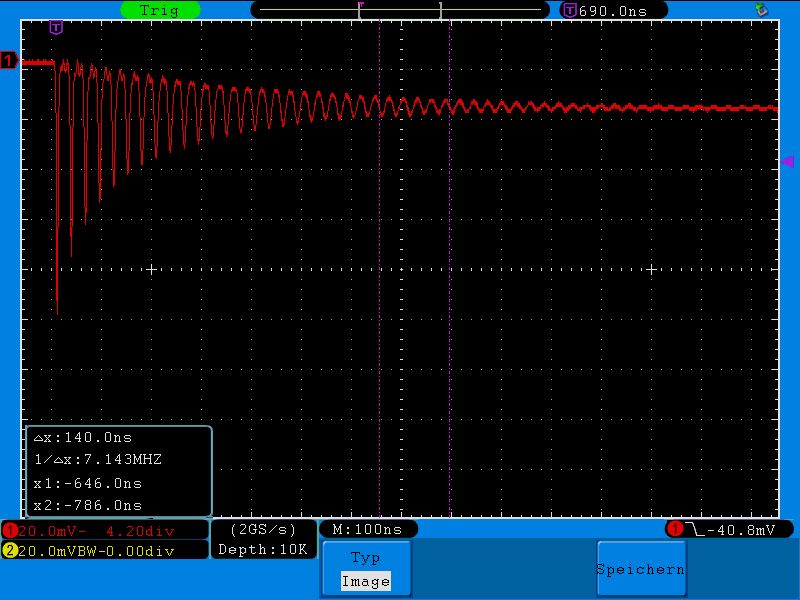

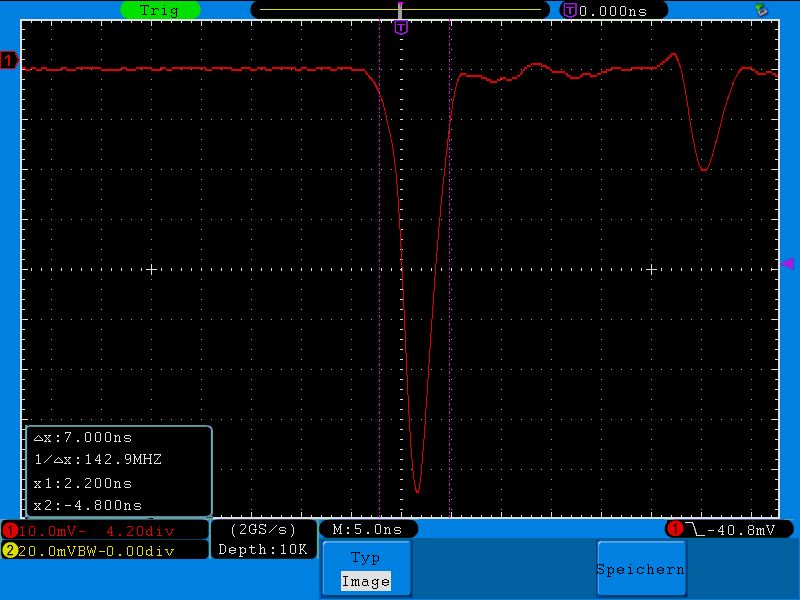

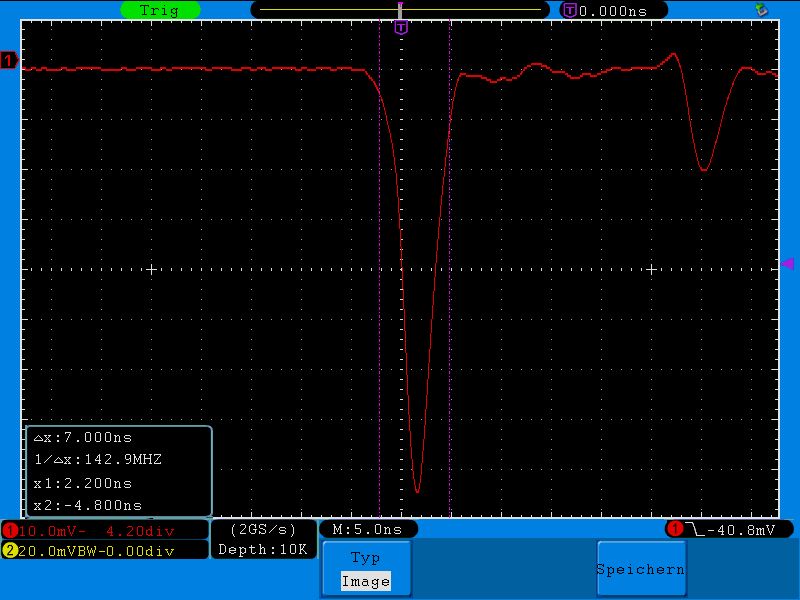

heute habe ich mir mal Zeit genommen und den Tek TDS3052B in der Firma, mit meinem PeakTech1260 verglichen. Als Signalquelle habe ich hierfür einen gepulsten Diodenlaser (670nm) mit 65ps FPHW verwendet. Der Sensor war ein 3/4Zoll HeadOn-PMT den ich an der fünften Dynode ausgekoppelt habe, damit der Strom nicht so hoch wird. Das Ergebnis der beiden Oszis hat mich aber verwirrt. Für eine bessere Erklärung hänge ich mal drei Messungen an. Das eine Bild zeigt einen typischen Pulsetrain, wenn der Abschluss nicht stimmt. Mit einem 75Ohm Abschlusswiderstand erwartet man, dass die Nachschwinger (fast)verschwinden. Beim beiden Oszis war das auch der Fall, aber beim TEK bekam ich einen positiven Impuls. Ich muss gestehen, hier bin ich mit meinem Latein am Ende. Woher kommt der positive Impuls nach dem Originalen? Habt Ihr dafür eine Erklärung?
