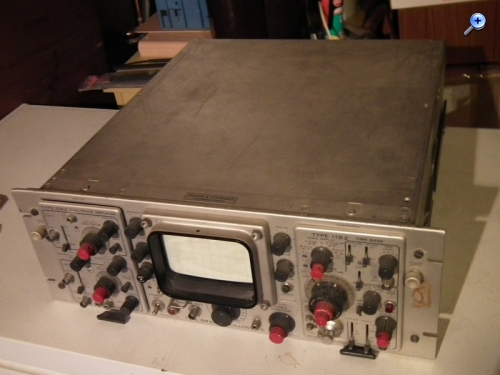

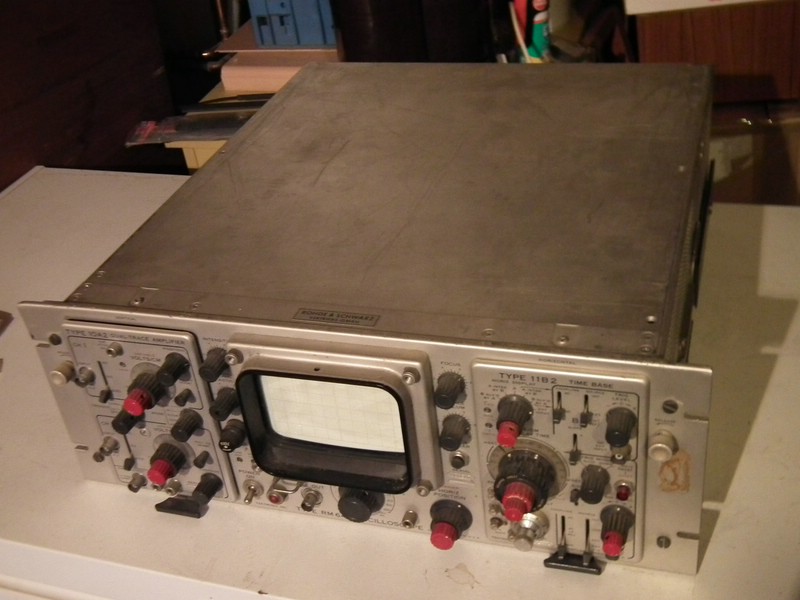

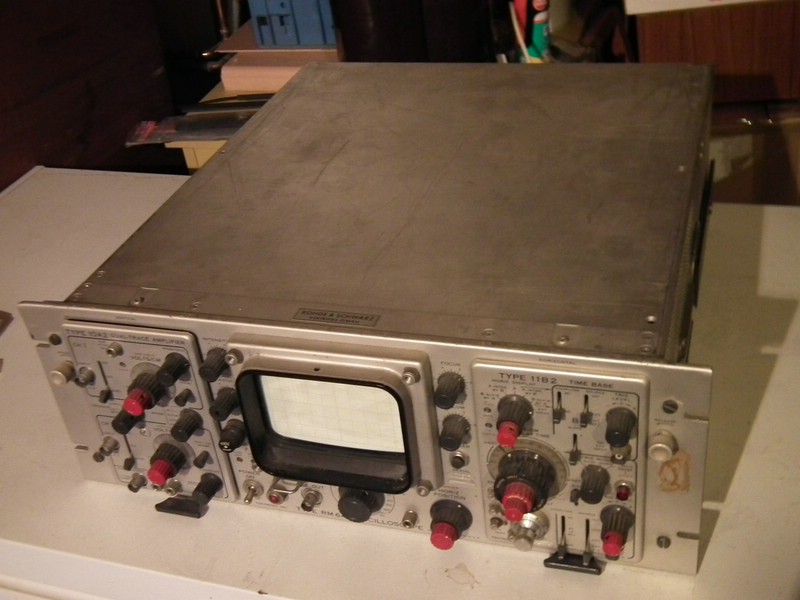

R647 wird ruhig begutachten und mit Secutest 751/601S geprüft. -> OK, Freigabe. Dreckig ist er, aber nicht so schlimm. Der lebt noch, aber Spannung von Netzteil bricht unregelmäßig.
Und beim ziehen von Einschübe gab es laute Knall (selbstverschändlich ist RM647 abgeschaltet) Netzfilter hat volle Kurzschluss. statte O
jetzt habe ich keine Lust, morgen geht es weiter.
High-Tech aus 60er. Der 647 ist bereits fast voll mit Transistor bestückt. (HV-Gleichrichter, Eingangstufe ist noch mit Röhren/Nuvistor) bestückt) Und Quarzstabilisierte Kalibrationsspannung 14kV Gesamtspannung an CRT, zur diese Zeit ist wirklich recht hoch.
hat der einen Lüfter? Was ist der Unterschied zu 647A? Der 647A soll jedenfalls keinen Lüfter haben und ist bis + 65°C Umgebungstemperatur zugelassen (!!!) Das muss man sich mal heute vorstellen. Meilensteine an Qualität und bis heute unerreicht
RM647 ist Rack-Version von 647. In Rackgehäuse ist da recht eng. also Lüfter soll drin. Normale 647/647A hat Lüfter nicht. Irgendwann tausche Lüfter von meine Tek, der rasselt wie Klapperschlage.
A-version von 647 hat höhere Bandbreite: 100 statt 60Mhz. 647 ist technisch eine Quasi-Vorgänger von alte 7000er.
Leider wird 647 nicht viel verkauft, ich schätze: 10.000 bis 20.000 stück wird gebaut. Meine RM647 hat niedrige Serienummer: 000607 Vermutlich: böse Preis: ca 3300$ für 647A plus 2 Einschübe(10B2A, 11B2A). Quelle: Tek katalog 1968.
Genau! Ist schon der Hammer - oder? Bis 65°C - und ohne Lüfter! Weisst du wie heiss das ist? Das fasst du die Kiste nicht mehr an Und überhaupt möchtest du da den Raum in dem 65°C herrschen möglichst schnell wieder verlassen. Das das Ding 65°C abkann weiss ich übrigends aus dem "Handbuch der Scopetechnik", Elektorverlag 1995 von Arthur Seibt. Er empfielt dies Modell als "für kleinen Kostenaufwand" (1995) "das beste Gerät". Nur ist der in Deutschland leider eher seltener zu finden wie du schon geschrieben hast.
willkommen in der Oszi-Ecke , fein daß du da bist.
lG Martin
Hi Martin,
Danke. Bald gibt's ein paar (mehr) Bilder zum SIEMENS G60. Besonders die Tunneldiode ist ulkig! Sieht aus wie so ein kleiner PTC. Offen, nackt. Kennst du den Hersteller? Siemens verbaute somit keine der bekannt goldenen General-Electric's wie bei TEK oder hp. Die hier nennt Siemens "TD100".
Genau! Ist schon der Hammer - oder? Bis 65°C - und ohne Lüfter! Weisst du wie heiss das ist? Das fasst du die Kiste nicht mehr an Und überhaupt möchtest du da den Raum in dem 65°C herrschen möglichst schnell wieder verlassen. Das das Ding 65°C abkann weiss ich übrigends aus dem "Handbuch der Scopetechnik", Elektorverlag 1995 von Arthur Seibt. Er empfielt dies Modell als "für kleinen Kostenaufwand" (1995) "das beste Gerät".
Nur ist der in Deutschland leider eher seltener zu finden wie du schon geschrieben hast.
Wenn du Digitale Plastikkoffer mit Gummitastatur gleich wie 647 behandelt. dann kannst du eher Digitalgurke von Boden/Tisch abkratzen und 647 läuft munter *g*
647 ist selten aber nicht hochgehandelt, sozusagen bereits eine Geheimtipp
@Martin TD716 ist aber eine importierte US-Tunneldiode. da ich TD719 besitzt, Verwandschaft zu US-Typ 1N3719 ist nicht zu übersehbar. Nur vernickelte statt vergoldene Körper....ansonst ist exkat gleiche Typ.
G60 Tunneldiode sieht eher nach Russische Tunneldiode aus 556 hat ihm bekommt und triggert traumhaft gut, gefühlt besser als Orginale Tunneldiode. Nun zurück zum RM647, der High Tech aus 60er.
* Baby-Rassel-Lüfter ausgetauscht mit Papst Lüfter aus Schrottcontainer beim Arbeit., immerhin ist Papst-Lüfter recht nah an Orginalzustand. 3-Fügel-Lüfter, traumhafte Laufruhe

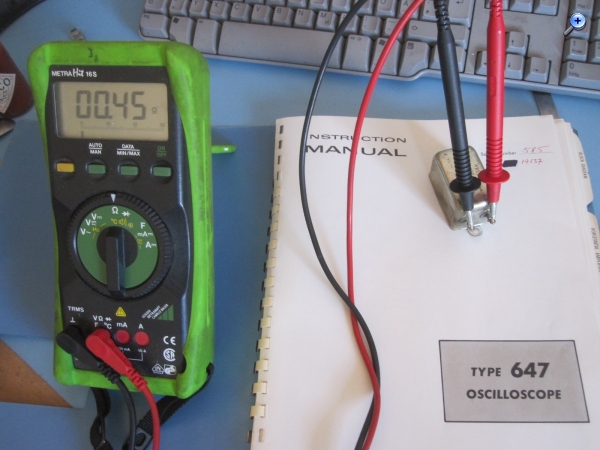

* Netzfilter ist ausgebaut, statte Kurzschluss, dafür verschwindet einbrechende Spannung, dran liegt also....aha!!!!
* Triggerproblem-> verdacht auf verschmutzte Schalter. *Helligkeitspoti setzt aus -> verschmutzte Kohlenbahnen.
Sonst scheint es munter, braucht aber Dusche Das ist eine Richtige Qualität, allerdings ist AN/USM-50C King. (Technisch nicht, Qualität schon)

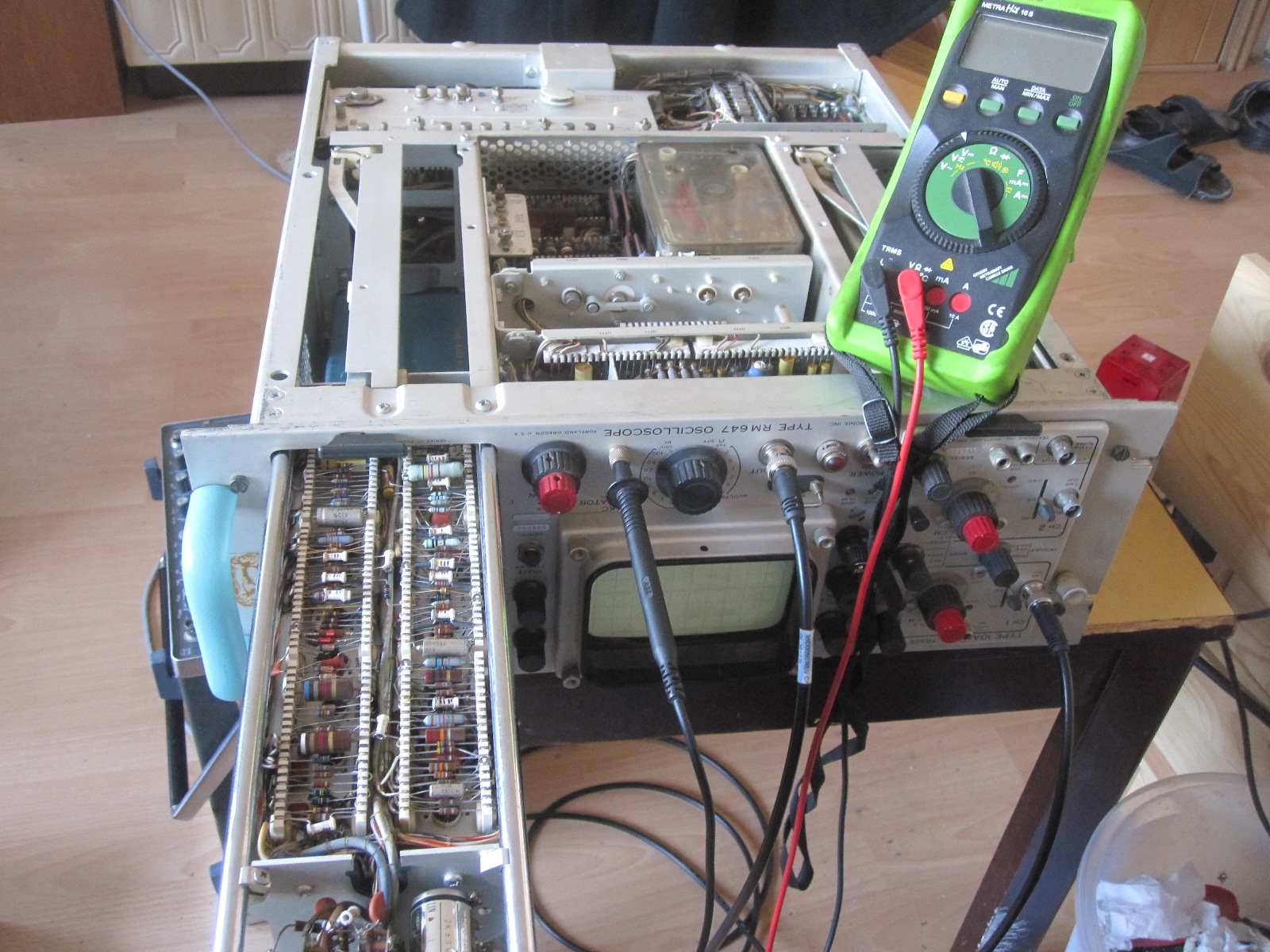

neue Fehler gefunden: *Calbrationsspannung ist 2mal zu gering. -> Drehknöpfe ist um 1 Stellung nach unten verruscht-> behoben *Triggerung versagt, schon erwähnen.-> Gammelnuvistor, erneuert -> 1A Triggerung * CRT ist nicht mehr Topfit-> nach neue CRT Ausschau halten

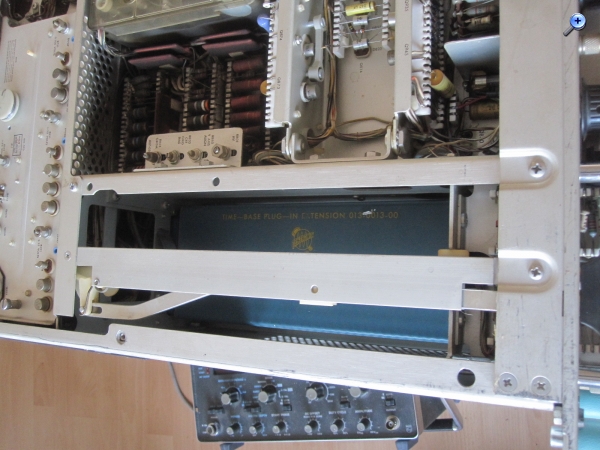

RM647 liegt gerade auf Kopf und 11B2 ist mit 555 Timebasis-Verlängerung verlängert. (Steckkontakt von 555 Zeitbasis und 647 Plugin ist gleich!!!)
